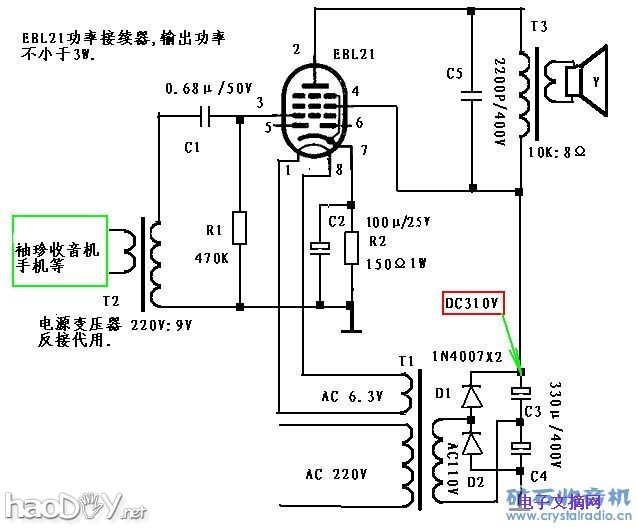

这几天，我用一只欧洲电子管EBL21做了一个最简单的功率放大器,电路如下:

一,简单:
1,不设置电压放大,直接用信号源,如手机/袖珍收音机/MP3直接推动;
2,电源滤波也是最简单的,只有电容;
图中所示的是用110V做倍压整流,获得310V直流,实际上,实际上,直接用220V市电做半波整流,效果完全相同.
3,用变压器输入,升高信号电压.实际表明,不用变压器时,输出功率大大的减小.同时,当高压直接取自市电直时,还可以i起隔离作用.
二,试听效果:
1,中/低/高音比直接听信号源时要丰满的多;
2,交流声虽有,但不碍事.
3,实测,最大输出功率不小于3W.
三,纸板实物照片

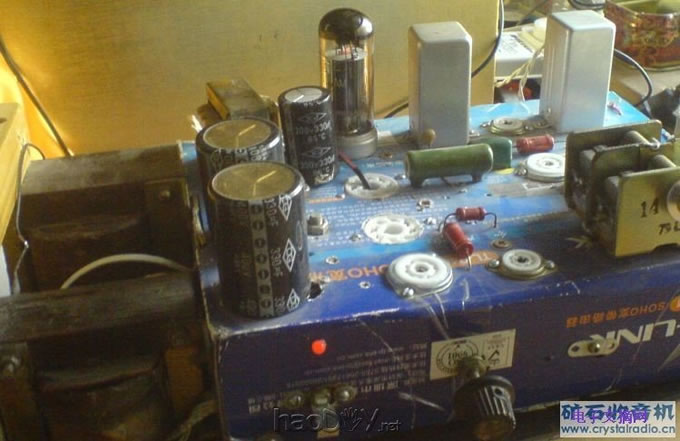

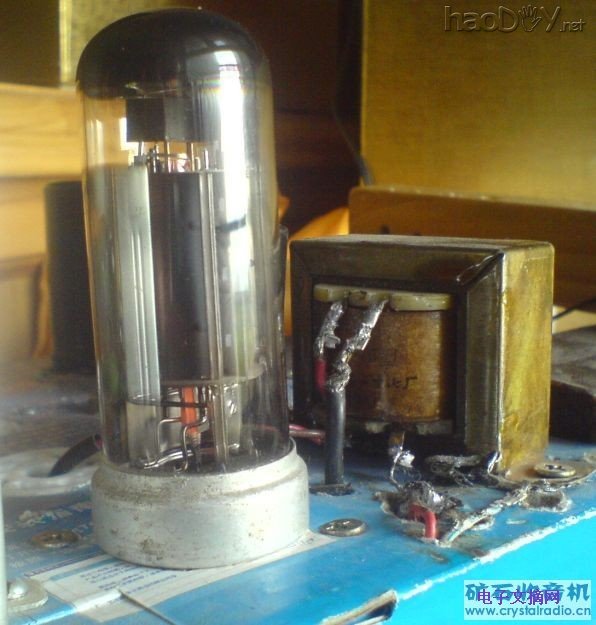

正面,正在工作中EBL21

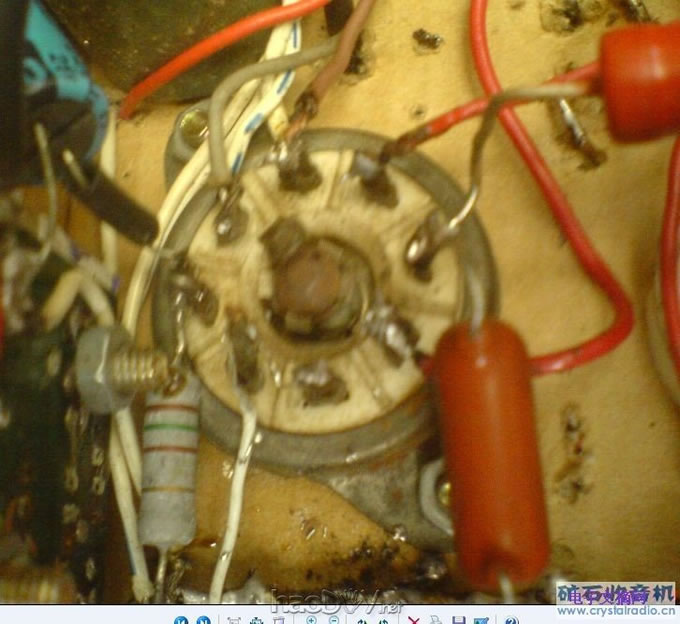

底面

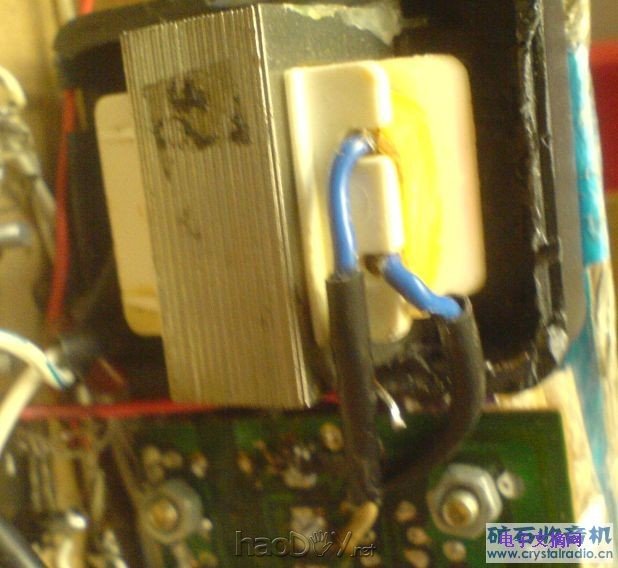

输入变压器

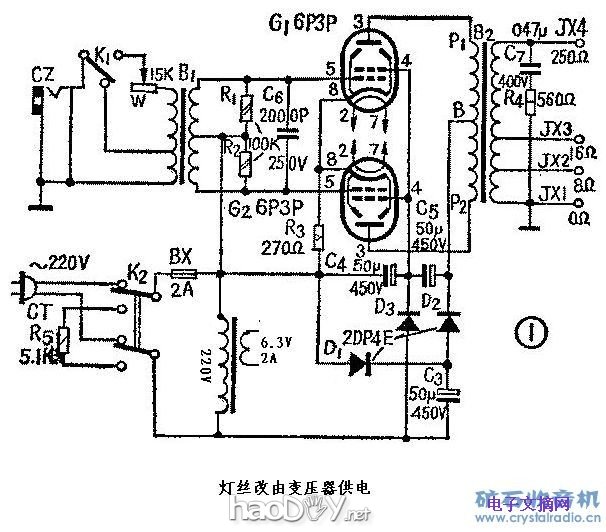

在各种最简单的功放,又叫做"功率接续器",有名的"高纯放大器"就是这种功放:
