好质量的胆机电源变压器电牛的业余diy建造(9)

时间:2012-12-29 13:41来源:www.tubebbs.com 作者:陶然胆艺 点击:
下载 (96.32 KB) 2007-11-30 00:06 下载 (95.87 KB) 2007-11-30 00:08 下载 (91.29 KB) 2007-11-30 00:08 图48是绕制中的低级线圈。由于灯丝牛的线槽宽,低级用线直径都小于高压牛,行使层间绝缘纸比线槽放宽的尺寸


好质量的胆机电源变压器电牛的业余diy建造
好质量的胆机电源变压器电牛的业余diy建造
好质量的胆机电源变压器电牛的业余diy建造

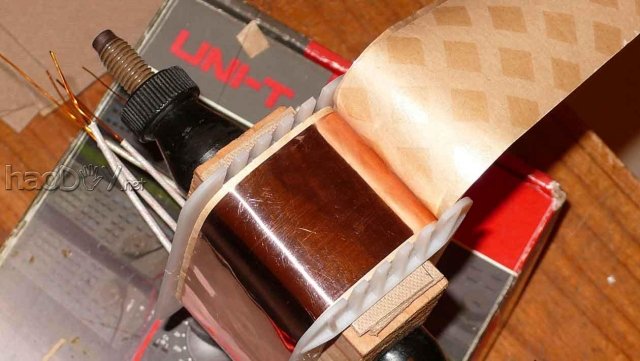

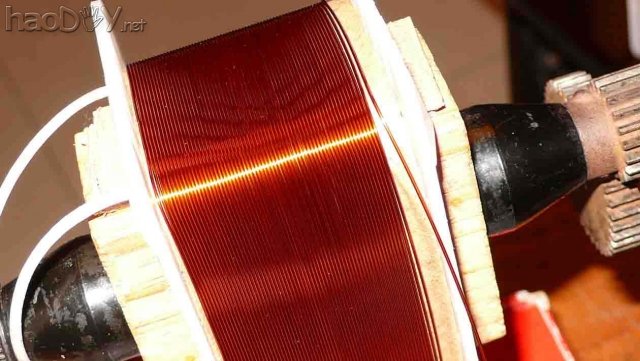

        图48是绕制中的低级线圈。由于灯丝牛的线槽宽,低级用线直径都小于高压牛,行使层间绝缘纸比线槽放宽的尺寸也要小些,本例用0.53mm的漆包线,用96片子时,层间绝缘纸的宽度只比线槽宽度大0.5mm强些。
好质量的胆机电源变压器电牛的业余diy建造

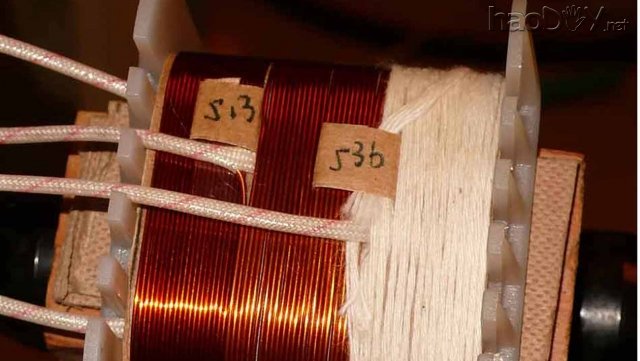

        低级绕好后,最后一层尚有空余,因思量到出线接线板没有空余的位置,没有布置指示灯绕组,空余的处所用棉纱填平(见图49),图中513是220V的匝数,536是230V的匝数
好质量的胆机电源变压器电牛的业余diy建造

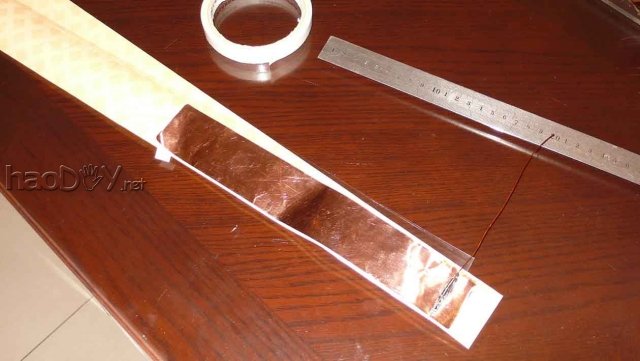

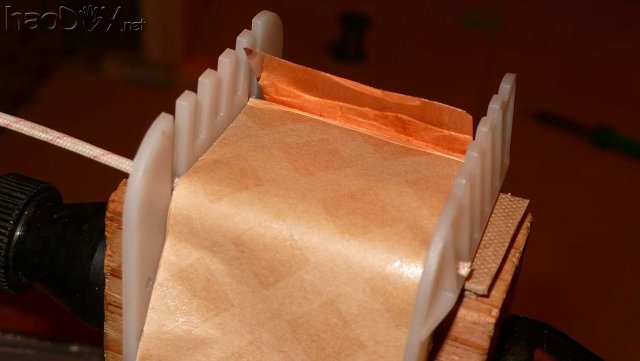

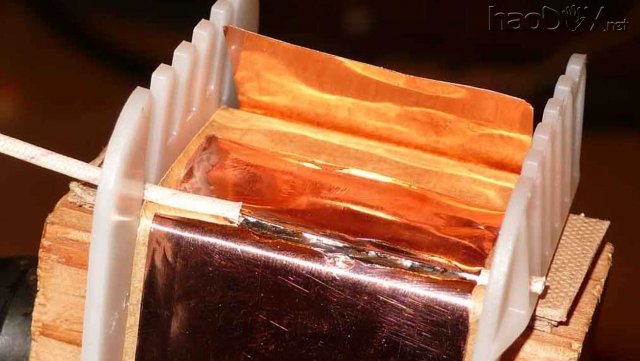

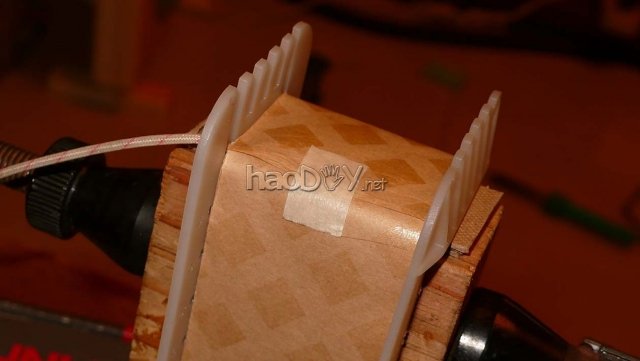

       低级绕好后举办组间绝缘与屏障,与高压牛的要领一样,这里就不复述了。图50是将铜箔粘在绝缘纸上,图51是加绝缘纸并举办屏障。
好质量的胆机电源变压器电牛的业余diy建造 好质量的胆机电源变压器电牛的业余diy建造
