好质量的胆机电源变压器电牛的业余diy建造(7)

时间:2012-12-29 13:41来源:www.tubebbs.com 作者:陶然胆艺 点击:
下载 (94.48 KB) 2007-11-28 22:54 下载 (96.61 KB) 2007-11-28 22:54 因为是正反绕,两个起始端(或末了端)相等与 一个是头一个是尾,行使时只要把两个起始端毗连。在绕的进程中假若有多种电压档处理赏罚也异常简

好质量的胆机电源变压器电牛的业余diy建造

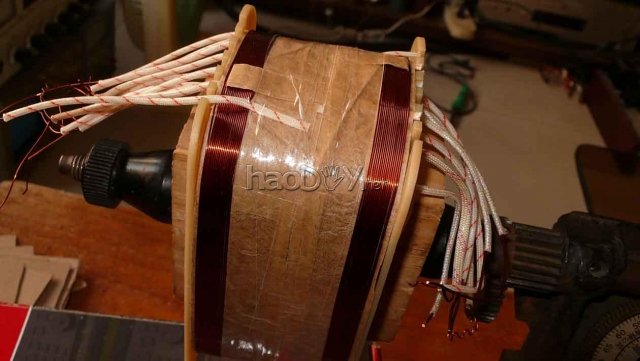

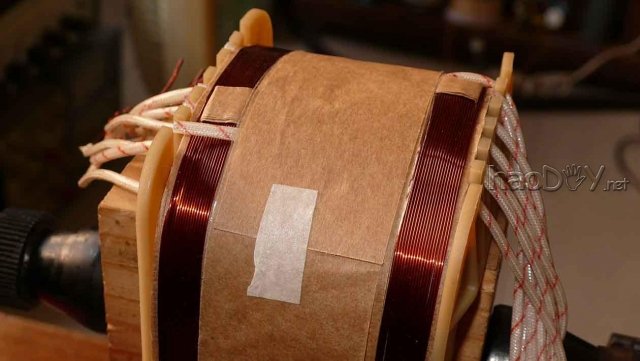

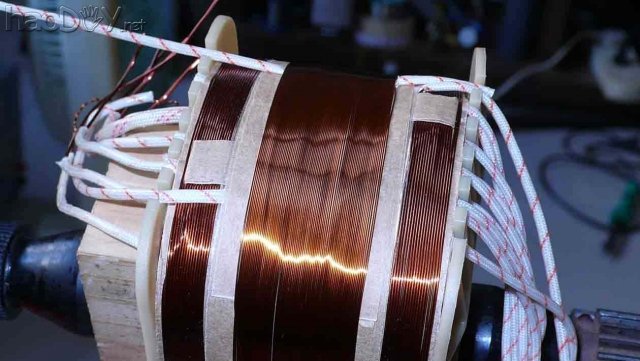

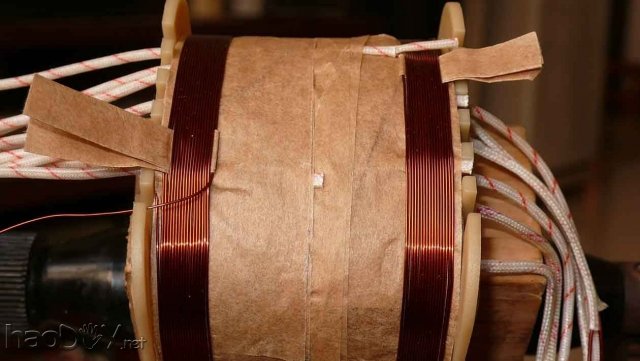

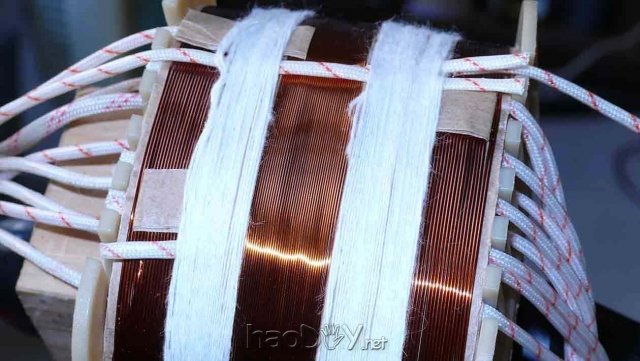

        因为是正反绕,两个起始端(或末了端)相等与 一个是头一个是尾,行使时只要把两个起始端毗连。在绕的进程中假若有多种电压档处理赏罚也异常简朴,若是有300V档,360V 档,400V档多档电压的,300V就2个都是绕到300V抽头,350V就都绕到350V抽头。不像传统的绕法,先绕个40的,再绕个60的,再绕个300的,然后在反次序绕,较量轻易错。这样尚有个甜头,两线圈的起始端只要不在线包内部毗连,须要时可以同相并联行使(万万留意相位。弄错相等与短接),输出电流增进50%(留意不是翻倍,翻倍低级线圈遭受不了)。高压绕完后,在2臂线圈间隔的富余处缠上2层聚酯胶带,2层电话纸绕偏压绕组可能其余帮助绕组均可。绕完后用棉纱断绝 。(见图33  -36)
好质量的胆机电源变压器电牛的业余diy建造
好质量的胆机电源变压器电牛的业余diy建造
好质量的胆机电源变压器电牛的业余diy建造
好质量的胆机电源变压器电牛的业余diy建造

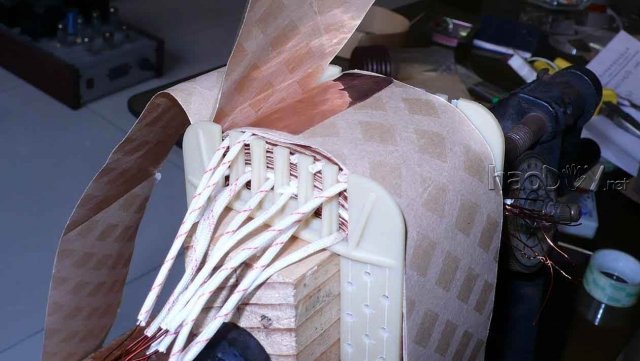

绕好后举办线包外的绝缘与屏障,要领与首次级一样,不外绝缘纸带最少要线包的3周以上的长度,铜箔与线圈之间绕1圈,铜箔表面绕2圈,讨论布置在窗口内里。(见图37)
好质量的胆机电源变压器电牛的业余diy建造

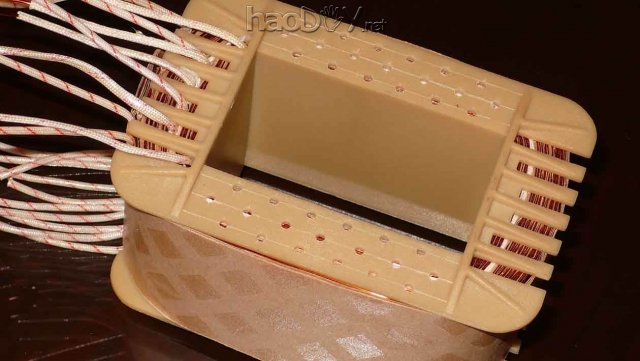

绕好后的线包如图38,图39是线包细部特性。
好质量的胆机电源变压器电牛的业余diy建造
