菜鸟的6n2+6p3p(6l6)单端胆机制作

时间:2012-08-30 10:39来源:未知 作者:admin 点击:
作者:zyxbox 2004年我购买了胆艺轩EL34套件,并在斑竹及同学们帮助下完成了该机器的制作。之后没几个月,姐姐生了小BABY,该机器就被姐姐拿去做儿童音乐启蒙教育了!几个星期,没有音乐的感觉怪怪的,于是下定决心再做一台,但再做一遍EL34套件太没意思了。最
作者:zyxbox

2004年我购买了胆艺轩EL34套件,并在斑竹及同学们帮助下完成了该机器的制作。之后没几个月,姐姐生了小BABY,该机器就被姐姐拿去做儿童音乐启蒙教育了!几个星期,没有音乐的感觉怪怪的,于是下定决心再做一台,但再做一遍EL34套件太没意思了。最终选定了EL34斑竹的胆艺轩6N2推6P3P线路,原因主要有以下三点:1、由于机器是放在卧室内使用的,因此功率输出不要很大;2、另限于个人水平的原因,还是从简单的线路入手吧;3、EL34斑竹及不少同学做过此机,并在制作过程中留下不少宝贵经验可供参考。此后便经历了几个月漫长的元件选配过程(大多元件来自二手论坛的各位JSDX)。以下是制作过程:

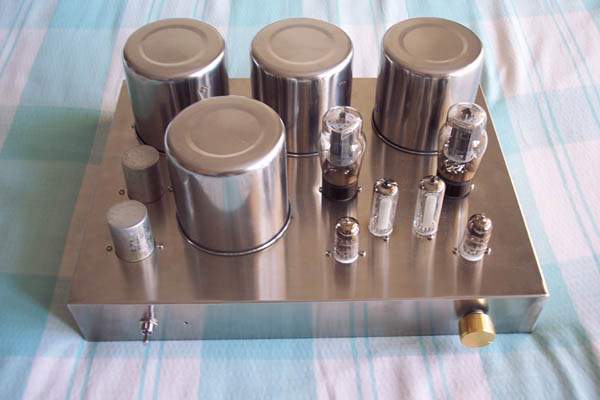

菜鸟的6n2+6p3p(6l6)单端胆机制作


一、机箱的设计加工与打孔
1、机箱的材质与厚度:一开始本人想做全铝制的机箱,原因不过是铝材质地较软,便于加工。但到建材市场一问,材料商最少卖整板,而且只管切割,折弯都无法加工,于是全铝材的的方案被否决了。后看到二手论坛有些DX卖铝木混合的机器箱子,感觉也不错,但我不喜欢将开关及电位器安装在顶板上,而要将他们装在侧面就要在木材上开孔,比较麻烦(还要喷漆等)。于是选择了不锈钢材质,在与坛子上的同学交流经验时,大家的意见是“用1.5mm的不锈钢板,强度才能够达到要求”我转了几个建材市场都没有1.5mm的不锈钢板,没有办法只能做1.2mm厚的了,大不了自己在中间加一个辅助支撑的木梁。

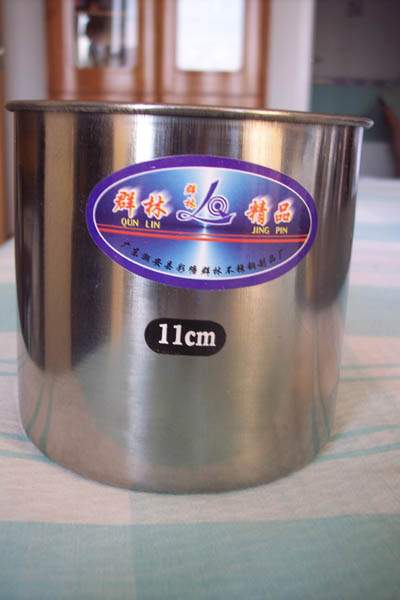

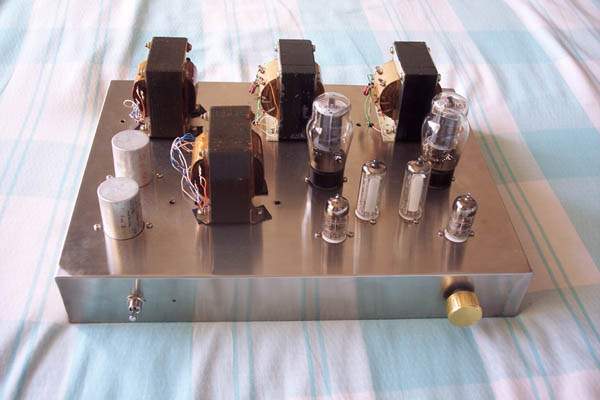

2、机箱的尺寸与布局:原则是“在能够布置下全部零件及考虑正常散热的情况下,越紧凑越好”,但由于准备用双电源牛在加两个音频牛,机箱的尺寸不可能太小了。最终采用的尺寸是400mm*300mm*60mm。布局上考虑将电源部分尽量远离信号部分,左边为电源,右边为信号;前后也分两排,原本打算将两个电源放在最左侧,将电容放在前排牛的右侧做隔离,以减少牛对信号部分的影响。但后来考虑功率管工作的高温对于电容不利,此方案做罢!反正有11cm的不锈钢杯子作为牛罩(将把掰掉),就将电容放在最左侧吧,应该影响不大(自我安慰)。

菜鸟的6n2+6p3p(6l6)单端胆机制作


菜鸟的6n2+6p3p(6l6)单端胆机制作

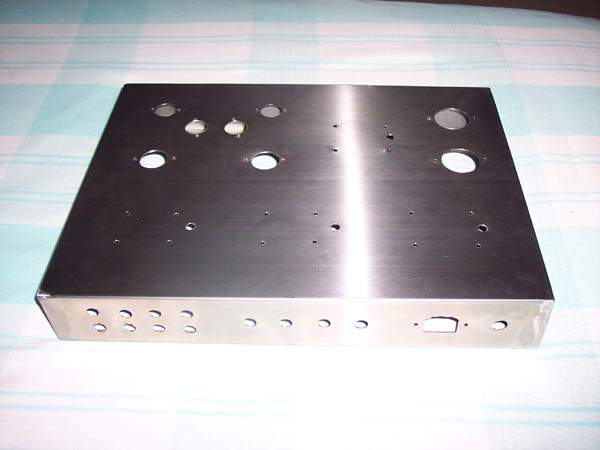

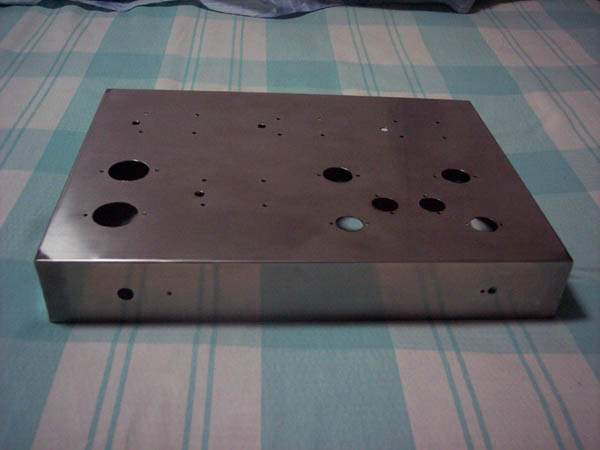

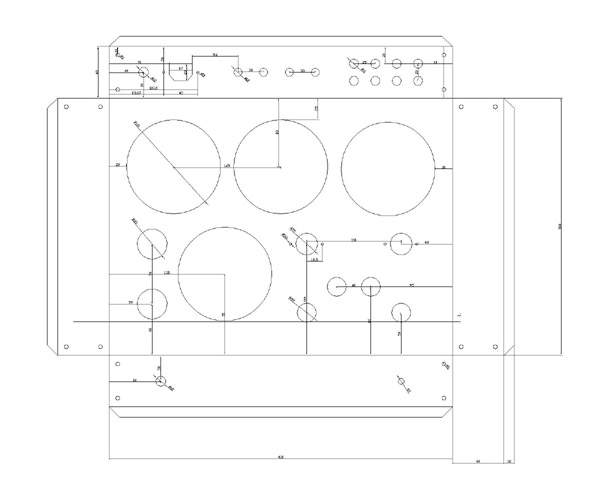

3、机箱的加工与开孔:由于已经临近春节,很多做不锈钢加工的人已经开始反乡,而且有余料的也不多。没有一家有镜面不锈钢的,拉丝的也行吧。做活师傅手很快,不一会就下完了料,开始焊接、打磨。由于他还有别的活,因此打磨的不是很细致,四个角部感觉很毛糙。由于没有时间在箱子上画开孔位置,只能自己回家开孔了,为此我请了4天的年假,并买了个250W的小台钻.

菜鸟的6n2+6p3p(6l6)单端胆机制作

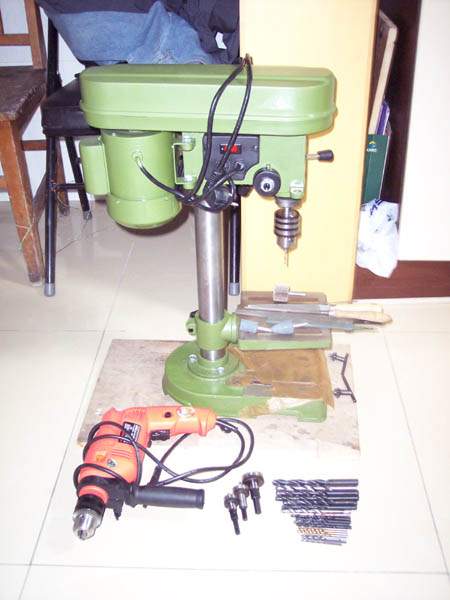

由于开孔的噪音很大,我每天9—12点14—17点开始干活!小九脚(22mm)和大八脚(25mm)的孔还开的比较顺利,但在开电容孔(35mm)时台钻的功率感觉小了,两个孔一个上午都没有完成,总是感觉功率不足打不下去,使劲下压,电钻就停了,下午我想起了还有一把500W的富强手钻——换上试试,反正已经开好了定位孔,不至于钻偏,结果10分钟就搞定了,白费了我那么大的劲和那么多的时间!不禁发出“君子性非异也,善假于物也”的感叹!不过不锈钢的整体感觉还是比较难加工,要求不锈钢与钻台下的砧板必须紧密,而且水平,否则容易钻偏.

菜鸟的6n2+6p3p(6l6)单端胆机制作

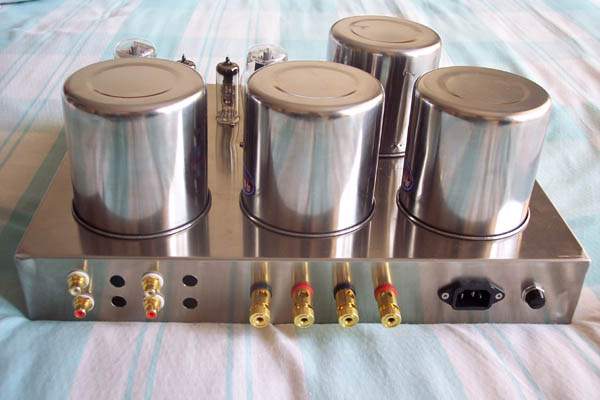

顶板还好,侧板开孔时,钻头距砧板的距离没有300mm高,因此只能将台钻放在凳子上,并将钻头摆向侧边,并将机箱放于另一个小矮凳上,由于开孔边和是短边,一个人很难扶稳,我都后悔当初为什么要设计4组RAC插座孔(又没有设计波段开关),电源插座孔是小号钻头钻一圈后拿手锉一点一点锉出来的!总之开孔是个力气与技术共用的活,经过4天的炼狱生活,用伤痕累累的双手拿着完成的机箱,心理还是有满足感的!!!

菜鸟的6n2+6p3p(6l6)单端胆机制作


二、焊接过程

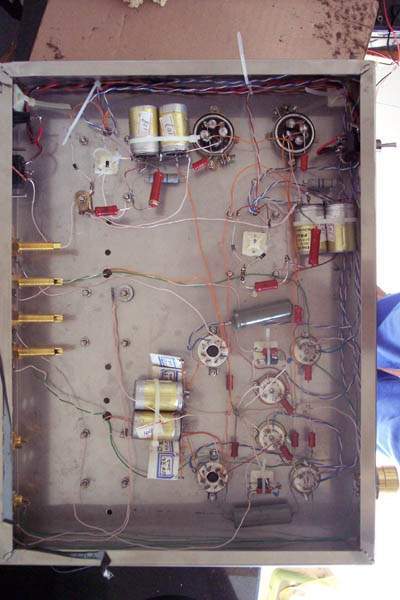

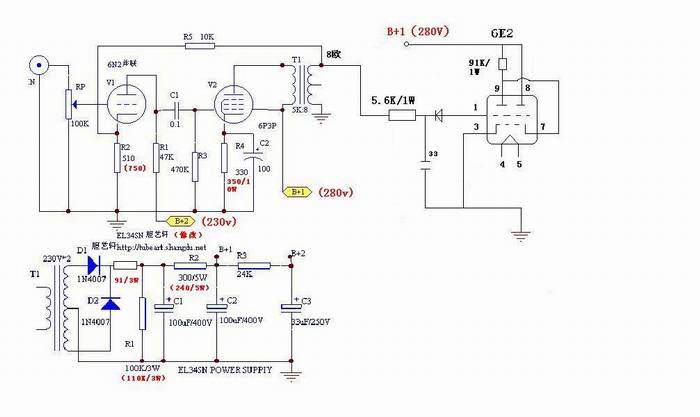

转眼间,春节到了,我也不出门,LP回老家了,我一个人在家焊机!先将插件安装到位,并将插座、保险管、开关及电源线连接起来;再将RAC、电位器及信号线连接。其他就按图安装,不过为了好玩我将原来的图纸加了6E2做指示。除电源部分一对240欧/5W的电阻外,其他电阻均为大红袍,滤波用的德国FRAKO 100uf/385V,偶合用的是国产军品三环0.22uf/600V(EC的0.1uf/800V)。

菜鸟的6n2+6p3p(6l6)单端胆机制作


三、问题及解决

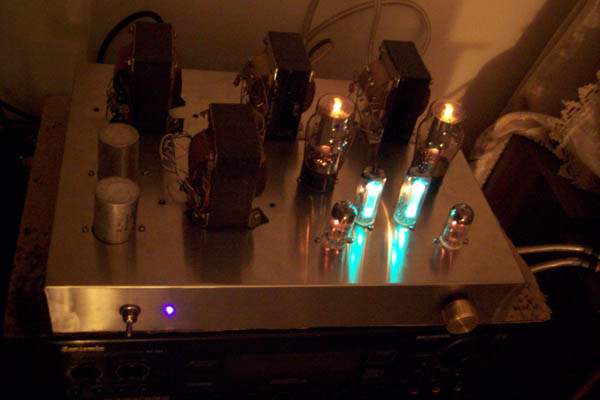

焊接很快就完成了,不插管子测量B+1为320V,B+2为250V,应该没有问题。接上音箱、连上音源(walkman)、插上管子、打开开关,灯丝被点亮6E2也展开。正要高兴,一群苍蝇飞来了“嗡……..”。声音随灯丝的点亮逐渐增加,并最终恒定在一个很大的标准上(10米外可闻),简直让人无法忍受。打开音源,可以正常出声,说明接线没有大问题,至少是工作了,但如此大的噪音还需要尽快解决!老妈、老爸走过来说电源交流声呀!我也没在意,便开始逐级检查!
1、首先将信号线对地短接,噪音不减;(不是信号线受到干扰)
2、将信号线跳过电位器直接接入6N2的栈极,噪音不减;(不是电位器的问题)
3、将一个6N2拔下,只一声道出声,噪音不减;将6P3P换成EL34A,噪音不减(不是管子的配对及质量问题)
4、换了偶合电容,噪音不减;(不是偶合电容的问题)
5、看来就剩下电源了(还真是电源的问题?老妈、老爸居然一下就说出来了)!
但是电源到底什么毛病呢?

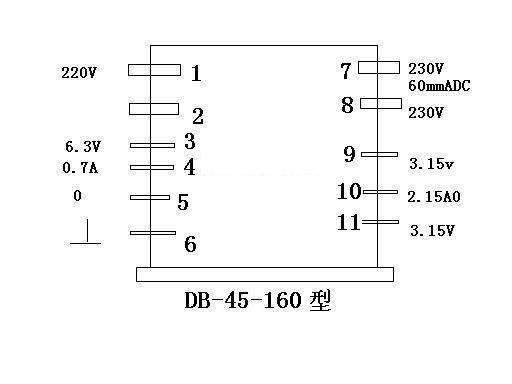

1、还是从牛(上无DB-45-160型)开始,测量初级次级电压;市电240V,次级双230V端已经达到500V了,不过这不是问题!其他次级电压也都在正常范围之内。(图08)
2、工作状态下的B+1、B+2分别为280V和230V,也属于正常。
3、开始怀疑整流二级管的噪音大,于是换了1N5408,开机后不一会变压器开始发出咝咝的响声,赶紧关电源,测量1N5408已经被击穿。复换上1N4007并用四只,(如图)电源又发出咝咝的声音;于是购了两个6A桥堆,安装上后嗡声依旧。


菜鸟的6n2+6p3p(6l6)单端胆机制作

菜鸟的6n2+6p3p(6l6)单端胆机制作



两天了始终找不到原因,于是向论坛上各位老师寻求帮助,(菜鸟的6n2+6p3p(6l6)单端胆机制作http://www.tubebbs.com/bbs.php?forum=2&style=0)得到各位热情详细的解答。归纳起来有两大类,其中,部分提出是滤波的原因,另一部分意见是电源牛的问题。此时已经是第三天的1点多了,夜里四周静悄悄的,噪音则显得更加疯狂,我只有告诉自己坚持到底,一定要将它消灭,因为再过两天就要上班了,也就没有整块的时间。我整理大家的建议增加滤波级数、将R2换成L、加大滤波电容等,由于手头没有电感我只实验了增加了一级滤波并增大了滤波电解,但一点改观也没有,甚至是噪音大小的变化都没有,这说明不是滤波的问题。而另一部分意见是电源牛的问题,我逐级测量了电压都正常,在这过程不少老兄提出要弄清楚变压器的各个脚的实际情况,按照胆龙兄的意见将230V的中心抽头与地和3.15V的中心抽头相连接时,噪音居然减了两成,原来3.15V的抽头如此管用,那么3.15V的接线是否对抽头也有影响呢?原先的接线是6.3V供应6N2和6E2,3.15V*2供应6P3P,带着疑问与期盼,我将6P3P的灯丝也接在了6.3V上,奇迹发生了,噪音大减,除一只音箱里发出轻微的嗡声,另一只音箱的噪音几乎听不到(可能是因为原先噪音太大,我的耳已失聪)。这是什么原因呢???抬头看看表,已经快6点了,不管了——塌实睡个觉先。


 菜鸟的6n2+6p3p(6l6)单端胆机制作


菜鸟的6n2+6p3p(6l6)单端胆机制作


菜鸟的6n2+6p3p(6l6)单端胆机制作



总之,做机的过程是艰苦的也是快乐的!特将该机的制作过程总结出来并与大家分享。
