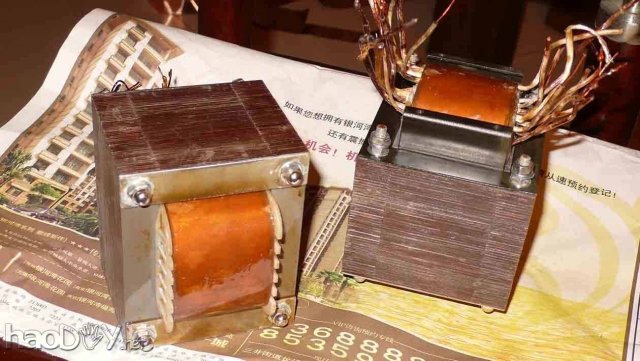

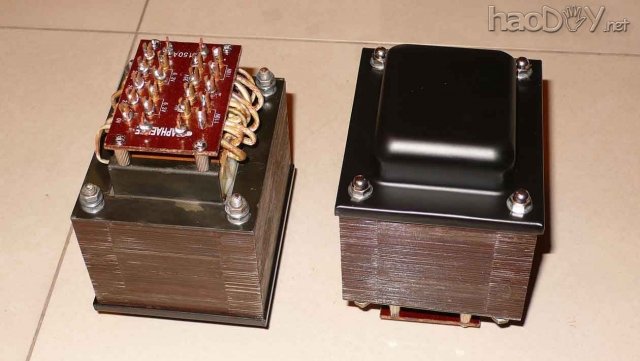

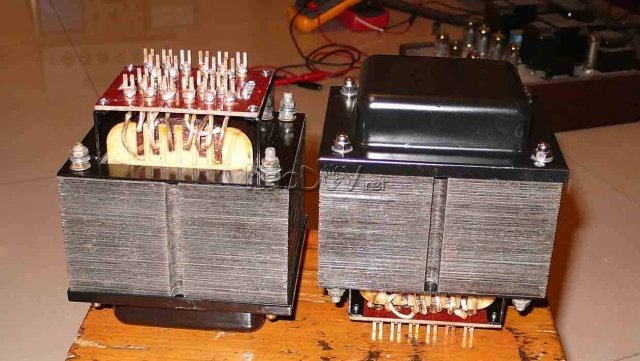

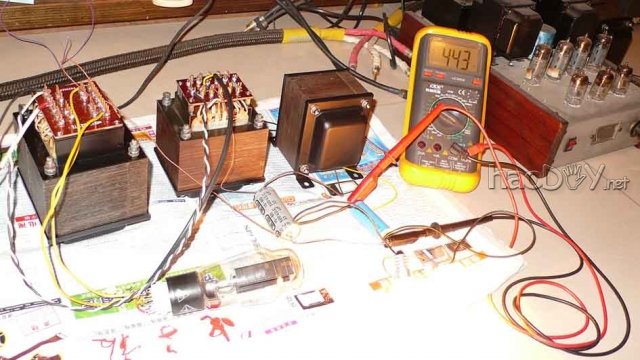

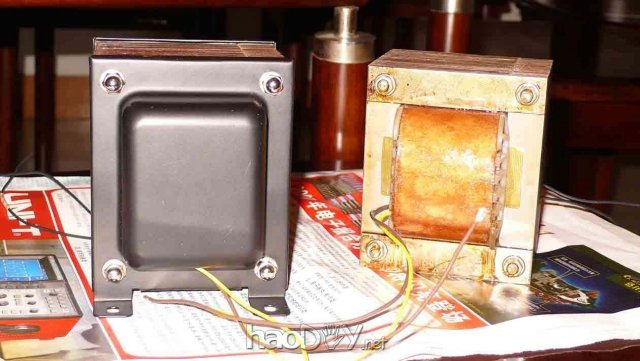

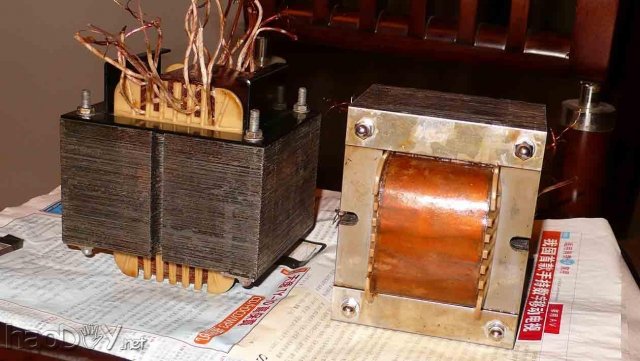

将烘好的牛趁热浸入调配好的绝缘漆(3公斤装绝缘漆加一瓶400CC的二甲苯),安排48小时以上(按照牛的用线确定,细线时刻要长一点),捞出晾干24小时,然后再举办烘干24小时。冷却后修整电牛外貌的漆膜,刮掉铁芯上的漆疙瘩友善泡,同时要留意调查铁芯片子之间的气泡环境,这相关到往后浸漆的时刻和次数。当气泡小而匀称,而且数目不多时,暗示片子插的细密而匀称,只必要再浸一次漆就好了,但气泡巨细纷歧,而且数目多时,暗示插片不细密匀称,大气泡的处所间隙较量大,就必要不止一次的浸漆。 修整后,在把电牛烘烤12小时,趁热举办第二次浸漆,对付插片匀称的牛,第二次浸漆只必要2小时,起到外貌平滑浸染就可以了,对付插片不匀称的牛,第二次浸漆就必要有12小时阁下的时然后再晾干烘烤。 图61、62是二次浸漆烘干后筹备装配的电牛。 ![]() ![]() 九、装配 装配电牛用的大部门配件都是在买卖营业坛买的,样子较量悦目,布局也公道,价值还算公平。在装配的时辰留意不要搞错了出线端子的位置,同时出线的绝缘套管要开到接线铜柱的根部,不要搞的太短而让漆包线裸露,这样不安详。对付用边盖的软出线,出线处要加橡胶过线圈。图63—65是装配中和装配好的电牛。 ![]() ![]() ![]() 十、测试 装配好的牛还必要举办最后的测试才可以投入行使,测试进程分客视察试和主观试听。为了不占用太多的篇幅,客视察试环境见http://www.tubebbs.com/thread-52416-1-1.html毗连,这里就不再复述了,只给出一张接入整流电流的图片(见图66) ![]() |
