好质量的胆机电源变压器电牛的业余diy建造

时间:2012-12-29 13:41来源:www.tubebbs.com 作者:陶然胆艺 点击:
2007-12-5 22:09 主观试听时功放用的是自装的6p1推挽机,尺度接法,帘栅极用放电管稳压,标称功率12W,自觉得可以和厂机**35比拼互有胜败;音源是新德克XDV2100双通道DVD/CD机,音箱是亚瑟S520。 回收380v输入,南
自本人《烂牛是奈何做成的?(25部学做牛)》和《配对输出牛的业余绕制能力》上贴后,受到不少同窗的存眷,也收到一些同窗发来的短信,但愿相识和把握与胆机电源牛建造有关的能力。恰恰前阶段受本坛一位广东同窗的多次要求,为其绕制了一套重料300B电牛(一套6只),经测试,本身也很是满足,特将建造进程清算成贴颁发,但愿对有本身绕制胆机牛意愿的同窗有所辅佐,同时也望获得绕牛好手的指点,以配合促进绕牛武艺。
    一、为什么要本身绕牛(出格声明:本条有些概念只是小我私人观点,例举壹贝偾个案,不出格针对本坛卖牛的商户,请别对号入座,不想引起纷争):
    起首,本身绕牛的第一动因是DIY的爱好,当本身乐成建造一个本身满足的牛是,个中的成绩感非费钱买牛可比的。同时也作育了本身的建造技术。
    其次,出于对纷杂的制品牛品格的迷惑。本同窗也有过化钱买制品牛建造胆机的经验,但个中感觉并不异常满足。
    就是大厂名牌的货也并不怎么的,如93年买过其时很是著名的50w推挽输出牛(此刻生怕也在500元/对),丈量两臂直流电阻偏差达3欧姆,配对偏差高达5欧姆,固然听感上并不认为有什么突出的题目,但总感受不是滋味。再一就是客岁上半年帮伴侣摩机(海内鼎鼎著名的厂机xx35,时价3500阁下)的进程中,总感受中低音部门某个处所差池劲,音场随音量偏移。于是调事变点,换耦合电容,除了音色有所变革外,题目如旧。查到最后发明输出牛一只电阻201欧姆、电感44H,另一只电阻204欧姆、电感37H,两臂电阻偏差1.2到1.8欧姆,按理说电阻偏差不是太大的题目,而且应该是电阻大的一只响应电感也应该大些,但题目恰恰相反,于是没辙,只好把呆板大卸八块,将电感小的输出牛狠狠地砸了几锤,始末把电感调到42H多,功效感受才好了一些。
     最让我惊恐的是在本年十一长假时代,当地同好小王拿来2只96片做的电牛要求改制,一只已经击穿,系在买卖营业坛买的200W全波整流牛,铁芯截面32*60;另一只牛吼,是在当地向正规厂家X通电器有限公司定制的昌X牌250VA桥式整流牛,商标、铭牌、参数包罗万象,铁芯截面32*65。2只牛外面都还可以,不像是粗制滥造的货色,但拆开后竟然让我感想无语。200W牛的铁芯还好,有2个品种的片子,0.35白片和0.35退火片(见图1),250VA的竟然有6个品种的片子,还混合了15%阁下的废片(见图2、3)。经计较这2种牛计划时磁密均取13000高斯,电流密度的取值更为斗胆,200W的低级0.53mm,250VA的低级0.55mm,标称3A的绕组2只牛都是1.02mm,0.5A的绕组是0.38mm,计较获得电流密度大于便是4A/平方毫米。再说线包,2只都是乱绕,松的处所松,紧的处所很是紧(上层漆包线嵌入基层的很深),很不匀称,组间绝缘都是用很薄的彩色聚酯胶带缠一层,再加一层0.08阁下的电缆纸,灯丝绕组的断绝居然连电缆纸也不消,出线焊接处的绝缘只用0.15mm阁下厚度的青壳纸夹一下就了事,首次级屏障用0.2MM以下的漆包线稀稀拉拉地绕了几十圈象征性做一下,只是浸漆还算可以,2只牛无论是计划参数的取置魅照旧建造工艺都千篇一致,很是相似,只是250VA的厂牛绕制上轻微规整些,可谓好汉所见略同。这样的牛用来怎能叫人安心?以是照旧本身建造较量扎实。 图1、200W全波牛拆出的片子.jpg







      第三、本身绕牛从本钱上说较量经济。如以96片为例,截面为32*65的牛,用中档H18的新片,铁芯加漆包线的本钱在百元开外(约莫3公斤片子和0.7公斤漆包线),本身DIY约莫必要150元阁下的样子,假如是制品厂牛一样平常会要250元阁下。这样规格的牛本身计划建造一样平常只会到125-150VA,但厂制制品牛一样平常会在150VA以上,乃至到250VA。端正的厂家会选12000高斯3A平方毫米计划,不端正的厂家会按13000高斯4平方毫米以长举办计划。卖牛时商家一样平常就汇报你功率,至于计划参数那是贸易机要,对不起!以是买牛时必然要瞪大眼睛,对付什么样的铁芯能做多大功率的牛本身要有一个根基的判定,再就是不要图自制,就今朝的物价程度,像样一点300W以下的电牛一样平常不会低于每瓦1.5元的价值,过低的菩巧⒌得疑议。要自制经济就本身下手,一元一瓦,品格应该过得去。
     基于以上三点来由,只要你玩胆机就有须要学本身会绕牛。着实本身绕牛并没有太多的难处,也不必要太深奥的理论,一样平常电工手册大多有低压变压器计划的章节,有初中物理程度就能看的懂。难的是信念。只要有信念,有耐性,有恒心,慢慢把握一些根基的能力,没有来由本身就做不出本身满足的牛来。
        二、电源牛的计划:
         一样平常电工手册大多有低压变压器计划的章节,应本帖以先容建造要领为主,计划上就不睁开了,有乐趣的同窗可以查阅相干章节的内容。但有几个履历数据在这先容一下。
        应对差异的空载(磁化)电流要求时, 通例铁芯磁通密度的取值:
        5%以内        Z11(新)13000高斯  (拆机)11000高斯;    H18(新)11000高斯  (拆机)9500高斯; H50 (新、拆机) 均不得当。
        8%  以内      Z11 (新)13500高斯  (拆机)11500高斯;   H18(新)11500高斯 (拆机)10000高斯  H50(新,拆机)7000高斯。
        10% 阁下     Z11(新)14000高斯  (拆机)12500高斯; H18(新)   12000高斯  (拆机)10500高斯   H50(新,拆机 )8000高斯。
        通例矽钢片合用电牛功率:
         66片45W以下;76片70W以下 ;86片100W以下;96片150w以下;105片200W以下;114片300W以下;300W以上用133片。
        电流密度的取值:
        电流密度通例家庭用途可以取3.0A/平方毫米。也可以按照电牛的功率、用途举办取值,如300W以上取2.5,75w—300W取3.0,75W以下取3.2,但绝对不要大于3.5,不然安详性没有担保。单端甲类取小一点,推挽机取大一些。常用取值范畴在2.5—3.2之间,小了不经济,大了不安详
        三、电源牛的建造:
         (一)原料筹备:
            漆包线:漆包线必然的选通过质量认证的正规企业的产物,外面上漆膜要匀称,手摸线身优柔为好。市面上能买到的漆包线根基上是QZ-1和QZ-2高强度线,假如筹备层层加纸的话,选用QZ-1,假如不加纸密绕就选QZ-2的,漆膜要厚一点,绝缘强度要好些。尚有就是QA线,这类线是高频线,价值要高不少,用在传输牛(如输入、敦促、输出牛等)不错,但其抗电晕强度和耐高温机能不太好,不适实用在电源牛。

           矽钢片:有前提纲选上好的片子,如Z11 、西电等,二手的也可以,但必然要留意识别,有新的H18退火片也可以。本建造96片是用的Z11二手散片和带有西电特性的114整块铁芯(见图4、5)





       绝缘原料:
  图5为本例所用的绝缘原料。


        左边:纯棉纱,用来填平绕不满一层时线槽找和善同层2个相邻绕组的断绝;0.05mm电话纸,层间绝缘用;0.08mm压花电缆纸(这种纸韧性和强度都好过平凡电缆纸,浸漆后斑纹消散的无影无踪),与聚酯膜搭配组间绝缘用;0.08聚酯膜,与电缆纸搭配组间绝缘用;坑槽纸,整流管灯丝组增强绝缘用;弹性纸,高压牛分半绕制做断绝圈用。
        其它还必要一些美纹纸胶带,双面胶带,透明聚酯胶带,聚酯彩色胶带也可以。但不要用塑料的电工胶带,这类胶带耐热机能差,易老化,万万别用它取代。
         (二)铁芯解析:
          如获得的铁芯是整块的,就必要解析。我听到有些伴侣随即是用起子凿开,这样不太好,这样造成片子的变形过大,也会使片子上的绝缘损毁,对付平凡的片子也就而已,对付罕有的好片其实痛惜,并且偶然辰就缺几片不成,行使铁芯解析照旧警惕细心为好。
           我解析铁芯按以下步调举办:
           用刀片先拆 I 形片。在外将刀片插入铁芯后,移到铁芯里边,将刀片往外推,I 片与铁芯疏散了(见图7、8) 图7、整块铁芯I片拆卸1.jpg 图8、整块铁芯I片拆卸2.jpg
        拆完 I 片后拆E片,用刀片在E片表面的一端开个缝,再在另一端开个缝,警惕用刀片将缝意会,插进不锈钢皮尺(不要用手工锯条,硬度太大,而且锯齿面粗拙,极易破坏片子的绝缘),然后往下拉,E片就与铁芯疏散了。(见图9-12)
图9、E片拆卸1.jpg 图10、E片拆卸2.jpg 图11、E片拆卸3.jpg 图12、E片拆卸4.jpg

          用这样的要领解析的片子很平整,而且片子的绝缘涂层生涯的很好(见图13) 图13、解析后的片子很平整,而且绝缘层保持完备,根基没有粉碎.jpg

         由于系二手铁芯,货场小我私人在拆牛取铜的操纵时,凡是较量暴力,几多会对铁芯造成危险,造成部门拆片有毛刺,这必要用细齒板锉细心修整,不然会造成电牛插片不服整密实而产生牛叫。(见图14、15)

图14、拆机片几多会有些毛刺.jpg 图15、用细刺板锉细心举办修整后毛刺根基被修掉.jpg

     解析好的片子用刀片削去附近残余的绝缘漆,用铜丝刷刷掉浮漆(不要用钢丝刷),再用漆刷掸去浮灰备用。
     (四)高压牛建造:
        高压牛系全波整流情势,为了担保两臂参数同等,次级高压回收分半绕制。

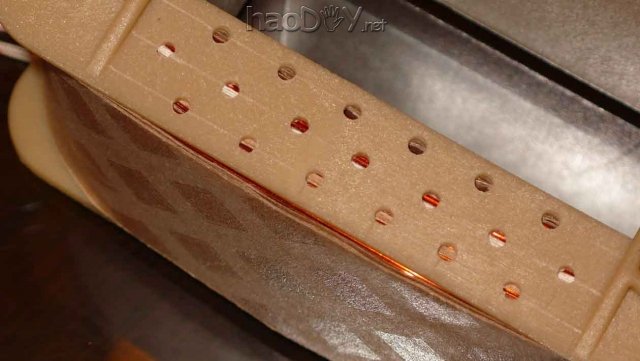

        骨架开渗漆孔:业余前提下,一样平常不会有真空浸漆的前提,为了担保线包能充实浸透绝缘漆,开渗漆孔是须要的,开渗漆孔尚有一个浸染,待后讲到相干部门时再先容。按照骨架的巨细用2.5-3mm的钻头在骨架上匀称开2-3排孔(见图16)

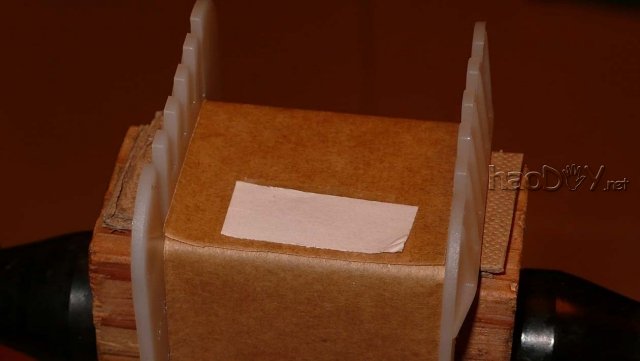

        底筒绝缘:在骨架的线槽包裹一层电缆纸,用胶带将电缆纸姑且粘住,在包裹电缆纸的线槽四周粘上小块双面胶带(见图17、图44)
       底筒屏障:用0.05mm的铜箔裁成比线槽窄2mm的屏障条(没边空1mm),粘在线槽的双面胶带上,焊上引线,套上黄蜡管,在屏障条的接缝处嵌入2层电缆纸+ 1层聚酯膜构成的绝缘带,包裹好。出格留意屏障铜条万万不能短接(见图18、图45-47) 图18、底筒屏障.jpg
       低级线圈绕制:包裹好屏障层往后就可以绕线了,绕线时要留意排整齐。有关送线手势可以参阅我的其他贴子的相干内容。绕完一层加一层0.05mm的电话纸,纸带要比线槽宽一些,假犹如宽会呈现图19的环境。#p#分页标题#e#
      至于宽几多应按照漆包线粗细,线槽宽度和绝缘纸的厚度而定。本例为114制品骨架,0.75mm的QZ-2漆包线,0.05mm的绝缘纸,加宽了1.5mm,绕出的结果如图20所示。假如没有履历,绕出了图19的征象时,不要拆了重绕(会损伤漆包线),预先补一条纸带就成,下一层就可以调理过来了。
      在用有边框骨架绕牛时同样要遵循外松内紧的原则,就是绕到骨架双方的时辰,输线时要恰当放松些,一样平常5-6圈就可以,绕过5-6圈后,输线就拉紧点,但比拟力细的线也不要拉的过紧,以免铜线延长,到一层的最后5-6圈也要松些。尚有就是上面一层排线要排在底下一层的线缝的中间,这样只要第一层绕的平整,后头层数的线圈就较量有担保,同时窗口操作率也高。这样有也许有些层数的起始和末了会呈现只可以容纳半根铜线的间隔,这时不要强行绕进去,强绕的话会乱,应该就此竣事该层的绕线,加好绝缘纸后在这个位置绕下一层的第一匝,这样恰恰把上一层就绕在了底下一层线缝的中间,依次绕完。

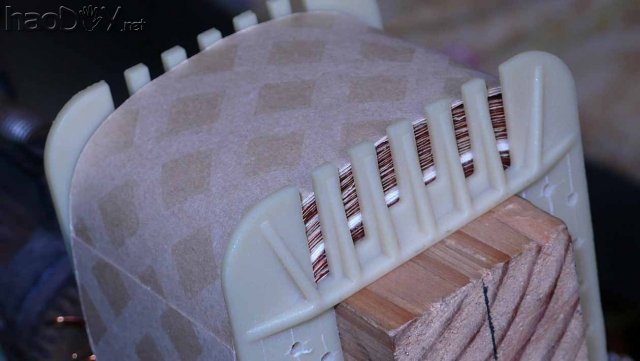

      绕完低级线圈后,假如线槽有宽余,可以布置一组指示灯专用绕组。在宽余的位置,用聚酯胶带缠上2层,再用电话纸缠2层,间隔低级线圈3mm以上开始绕,绕完,用绕棉纱的方法将2个线圈断绝,同样以棉纱添补该层没有绕线的处所,这样浸漆往后,铜线随电流的变革造成的哆嗦征象可以降到最低。(见图21) 图21、低级及高压牛事变指示灯绕组完成(1).jpg
      低级绕组和指示灯绕组绕好后,就必要举办组间绝缘和屏障了。组间绝缘行使2层0.08mm电缆纸夹1层0.08mm的聚酯膜,长度为线圈的2周加一个满搭,宽度与线槽轻微宽一点(就是要撑足)。把裁好的屏障铜箔粘在绝缘纸带恰当的位置,焊好引线,同时绕在低级线圈的表面,完成绝缘和屏障。(见图22、图50-51)

       做好屏障绝缘后,用聚酯胶带粘住,筹备绕次级高压。思量到本次建造的牛级别较量高,全波整流的高压绕组没有采纳传统抽头的绕法,而是回收与绕推挽输出牛沟通的分半绕法,这样电源两臂的电参数可以最大限度地保持同等,从而进步电源的整体机能。分半绕法说穿了就是绕两个匝数沟通可是相位相反的线圈。讲白了就不伟大了,只要把一个大的线槽均分为两个沟通的小线槽,在线槽绕同样匝数的2个线圈,只不外是绕好一个线圈后,绕另一个时线圈要反个身罢了。
       步调如下:
        1、做分半模板,取一块纸板(弹性纸、白卡纸)裁成与线槽同宽的模板胚,在模胚上划中心线,用刀片在离中心1.3mm双方的位置各刻一刀,刻出个2.6mm阁下的缺口,模板就做好了。(见23)

2、画分半基线,把模板放在线槽,用细芯笔画出分半线(见图24)
图24、分别半基线.jpg #p#分页标题#e#

  3、做分半断绝条,用0.4mm(靠近所用漆包线直径为好)的弹性纸粘上双面胶,然后用刀半晌出2.5mm的狭纸条备用(见图25) 图25、分半断绝条(圈)裁制.jpg

         4、瞻彰怆断绝条,将裁好的狭纸条粘在基线内的位置,粘贴时留意留有过线的缺口(见图26)

      5、绕线,粘好断绝条就可以绕线了,绕线、层间绝缘与低级相同。绕好一层线圈就加一层断绝条,线圈绕完,线槽分半也完成。要留意的是两个线圈的层间绝缘纸宽度是纷歧样的,先绕的一个便是小线槽宽加断绝条宽在强,后绕的一个比小线槽强一些就可以了(2个都在0.3-0.5mm以内),原理与低级一样,只不外线细要少放些宽度。(见图27-29)

        绕好一臂后,将线圈连木芯取下,阁下掉个身绕另一臂(见图30-31),两臂绕完如图32。
图31、另一侧高压绕组建造中.jpg #p#分页标题#e#

        因为是正反绕,两个起始端(或末了端)相等与 一个是头一个是尾,行使时只要把两个起始端毗连。在绕的进程中假若有多种电压档处理赏罚也异常简朴,若是有300V档,360V 档,400V档多档电压的,300V就2个都是绕到300V抽头,350V就都绕到350V抽头。不像传统的绕法,先绕个40的,再绕个60的,再绕个300的,然后在反次序绕,较量轻易错。这样尚有个甜头,两线圈的起始端只要不在线包内部毗连,须要时可以同相并联行使(万万留意相位。弄错相等与短接),输出电流增进50%(留意不是翻倍,翻倍低级线圈遭受不了)。高压绕完后,在2臂线圈间隔的富余处缠上2层聚酯胶带,2层电话纸绕偏压绕组可能其余帮助绕组均可。绕完后用棉纱断绝 。(见图33  -36)

绕好后举办线包外的绝缘与屏障,要领与首次级一样,不外绝缘纸带最少要线包的3周以上的长度,铜箔与线圈之间绕1圈,铜箔表面绕2圈,讨论布置在窗口内里。(见图37)

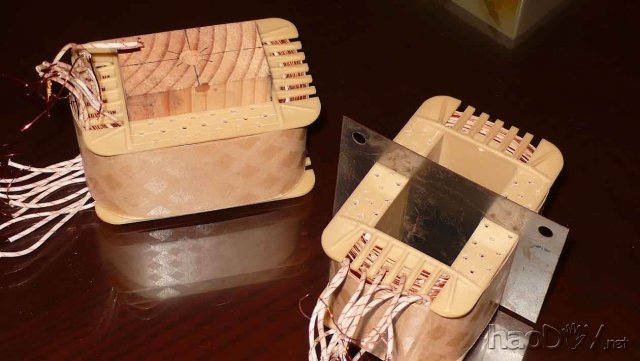

绕好后的线包如图38,图39是线包细部特性。

    6、线包整形:因为计划时的指导头脑是用足用好名贵的窗口,在计较时窗口不会留太大的余量。在漆包线应力的浸染下,线包中间会起拱,不整形消除应力是没有步伐插铁芯的。(见图40)

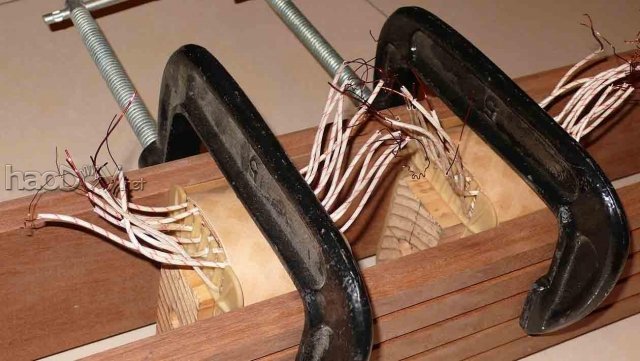

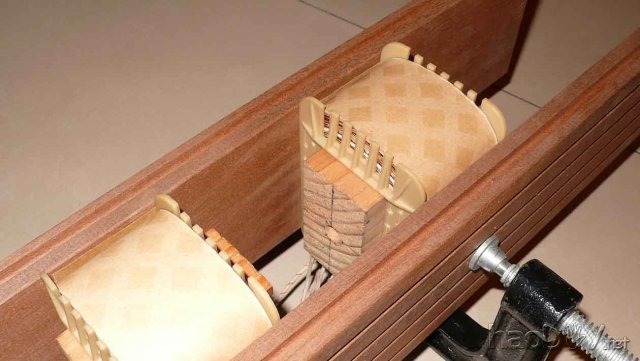

       线包整形必要筹备2块硬实平整的木板,2只5-6英寸的夹马(五金市场有售,约莫8元一个)。把线包放入2块木板的中间,加上夹马,调解好线圈位置,然后收紧夹马,到起拱的部门所有收回线槽,静置2昼夜。(见图41、42)

       2昼夜后松开夹马线包就整形好了,可以很利便地举办插片(见图43)。但也有些时辰会呈现松开夹马后,线圈也回覆拱出,凡是这时由于这线圈用的都是线径较量细的漆包线(本建造实例的扼流圈就是这样),应力较量难消除。这时可以把线圈夹上后,通过渗漆孔给线圈匀称地加上几滴502胶水,静置2昼夜,胶水固化后就不会从头拱出了。

       关于线包整形有一点必需出格夸大,就是整形只对计划上窗口有必然余量,建造是也不外度超差,由于绕线后漆包线应力造成的拱出才会有用。对付计划是就超出线槽的范畴可能建造时严峻超差,想通过整形来到达目标是绝对没有结果的。有一个要领可以判定已经绕好的线圈是否可以通过整形来到达顺遂插片的目标,就是用待插的片子来试。用手用了按住窗口最外部的线圈,看矽钢片从最外部的位置可否有也许插进片子,假如可以就没有题目。本高压牛计划时线槽余量只有0.6mm,绕好后拱出部门最大1.8mm,但线圈最外端有力按住,始末可以插片,但插到第二片就不可(从图38、图40也可以看出),通过整形就可以象图43那样,从线圈的中间顺遂的插片。

          五、灯丝牛建造:
         1、低级绕制与屏障:   灯丝牛的低级绕制方法与高压牛根基一样,底筒绝缘、屏障(见图44-47)与高压牛没有什么区别,硬要区此外话,就是线槽的宽度小点。


        图48是绕制中的低级线圈。由于灯丝牛的线槽宽,低级用线直径都小于高压牛,行使层间绝缘纸比线槽放宽的尺寸也要小些,本例用0.53mm的漆包线,用96片子时,层间绝缘纸的宽度只比线槽宽度大0.5mm强些。

        低级绕好后,最后一层尚有空余,因思量到出线接线板没有空余的位置,没有布置指示灯绕组,空余的处所用棉纱填平(见图49),图中513是220V的匝数,536是230V的匝数

       低级绕好后举办组间绝缘与屏障,与高压牛的要领一样,这里就不复述了。图50是将铜箔粘在绝缘纸上,图51是加绝缘纸并举办屏障。
图50、首次级间的屏障先把铜箔粘在绝缘纸上.jpg 图51、将粘上铜箔的绝缘纸绕在低级线圈上,绝缘屏障一次完成.jpg

         2、次级绕制:由于灯丝牛次级绕组一样平常用线较量粗 ,假如绕组没有抽头还较量好办,次序绕完就成,假如绕组有抽头就较量贫困,如2.5+2.5V ,3.15+3.15等等,对付大线径的抽头一样平常很难处理赏罚,就是处理赏罚线包也不服整,很丢脸,还会影响后头的绕制。行使该当行使其余步伐来办理,如引线接出法。
          引线接出就是在必要抽头的位置,用刀片很警惕地将漆包线上的绝缘漆刮去一些,使漆包线暴露铜的本色,然后用多股软线(本例行使从特富龙软线里拆出的多股镀银线)缠上,警惕用焊锡光洁地焊牢,将软线引出(见图52)。

         取粗一些的黄蜡管在恰当的位置剪一口,一端套入漆包线与软线的焊接处,另一端套入引出软线。再在毗连位置夹入2层电缆纸和2层聚酯膜并对折,对焊接处再次举办绝缘,然后往后头绕的线圈压住绝缘纸就可以很是靠得住的绝缘了。绕完一组举办收尾,再绕同层其余组。(见图53、54)


       同层的绕组绕好后,用棉纱断绝相邻的2组线圈,也可以称添补旷地(见图55)

      一层绕好后,举办组间绝缘。灯丝牛次级的电压固然不高,但各差异灯丝之间的电位差也许很是高,有也许数百伏乃至上千伏。许多几何制品牛对付灯丝部门的组间绝缘很是不重视,常常草草了事,这时异常可骇的,也是伤害的。灯丝部门绕组的组间绝缘与高压部门的组间绝缘一样重要,必需同样看待,乃至更要增强。本例的整流管专用绕组就是例子。
       3、整流管灯丝专用绕组:整流管灯丝绕组在事变的时辰一样平常带稀有百伏的高压,以本例高压牛来看,CLC滤波灯丝绕组的电压会在450V阁下,绕好高压串联,二极管整流后用胆管缓冲,电压可以在千伏以上,也就是说与其余管子的灯丝存在很是高的电位差。行使整流管灯丝绕组的绝缘要举办出格的处理赏罚。
      在举办过组间绝缘处理赏罚的线圈加上一层坑槽纸(宽度为灯丝绕组的2个宽多一些),四角剪一个口(剪口宽相等与线圈的宽度),然后绕线(见图56)。

       绕好后把坑槽纸反上线圈挡住,在每个剪口的位置盖上一片坑槽纸条,用聚酯胶带缠牢(见57)。在灯丝位置的旁边绕3mm宽的棉纱,就可以绕其余绕组了。绕好所有绕组后,举办绝缘、屏障。整形等,与高压牛的流程根基同等。

         六、扼流圈
         扼流圈的绕制与灯丝牛的低级绕制沟通,较量简朴,就不出格先容了。图58是绕制中的扼流圈,扼流圈只必要底筒和线包外的屏障。

      以上别离先容了高压牛、灯丝牛和扼流圈线包的绕制,假如把握了线包绕制的能力,并付诸实践乐成,那这牛就可谓已经乐成了60%了。对付高压绕组与灯丝绕组在一路的牛,完全可以参照以上的要领举办。
     绕组的布置也可以在遵循必然原则的条件下自由施展,绕组布置的一样平常原则是:低级先绕,然后按电流巨细,电流小的布置在里层,电流大的布置在外层,这时由于电流小的绕组线圈的发烧量较量小,电流大的发烧量较量大,在变压器线圈的1/3—2/3的位置,散热是较量差的,以是应该停止把发烧量大的绕组布置在这一段位置,而应该布置发烧量小的小电流绕组,在2/3以外的位置散热较量好,布置大电流绕组时正好满意其散热要求。虽然也不要死搬教条,偶然辰也必要机动应用,如对付匝数少的小电流绕组(如偏压绕组,延时电路的帮助绕组等)就可以操作大电流组之间的间隙,在靠得住绝缘的环境下,布置绕制;单独布置一层绕制的话有也许会造成窗口的挥霍。
       线包绕好并整形完成后,测一下各组的绝缘,有前提可以举办一下耐压测试,没有题目就可以举办插片

七、插片
       以上几节,讲了线包绕组的建造,线包绕好后,整个牛也只完成了60%,尚有40%要在插片和烘干浸漆的进程中来完成,插片的重要性在整个牛的建造中应占25%以上的分量,出格是行使二手拆机片的环境下,插片的优劣直接影响到牛质量的与否,如振动噪音除计划上的缺陷外,最大的缘故起因就是插片不善引起的,以是对付插片的环节也应该足够的重视。
       1、 插片的条件是要分清片子的正反,所谓正反是指矽钢片在冲制时冲压偏向造成的,凡是环境下,矽钢片处在模具的上模一面与处在下模一面的冲口是纷歧样的,老是一面冲口平滑,一面冲口略带毛刺,再好的模具也有这样的征象,只是毛刺面的水平要小的多,乃至不轻易调查到罢了,用手摸就较量轻易区别正反(这里暂时称平滑的冲口面叫正面)。插片时要把片子所有朝一个偏向举办,如正面所有朝一个偏向插片,不要正反不分地随意插,这会造成片与片之间的间隙有大有小不匀称,轻易造成牛叫,出格是冲口毛刺明明的片子和二手片。
       2、插片时先插E片,每插2片(叠片最多不要高出3片,太多时EI片之间的误差会大一些,影响电感量)交错一下插片偏向(留意片子的正后面不能变),直到不借用器材时不能插时就算插满了。插满后并不便是就插紧了,还必要借用简朴的器材在部门2片一叠的E片中间加嵌一片E片,嵌入后用大号起子柄匀称敲入。加嵌片子时要在铁芯的两头平衡地加,不要只加一端而另一端不加。一向到感受铁芯较量紧了的时辰,把电牛放在平整的木板可能地面垫坚实的纸板上,然后在铁芯垫块平整的木块,用锤子把铁芯四周轮番错位地敲几遍,最后把铁芯敲正(参考图59),在再两头上1-2片就根基可以了。插紧E片后再错位—改正一次,E片就插完成了。这样做的目标是使铁芯片与片中间的间隙漫衍匀称。
       3、插 I 片,插 I 片较量简朴,只要分清I片的正后面按E片一样的偏向次序插上就行,然后用起子柄把铁芯敲正。
       4、二手片绝缘层破坏片子的处理赏罚。对付二手片,几多有些片子绝缘层会破坏,可能片子生锈,丢弃的话,铁芯的叠厚又不足,这时可以将生锈的片子用铜丝刷刷掉铁绣,在破坏绝缘层片子的两面布置2片绝缘层精采的片子举办处理赏罚,这样可以把绝缘层破坏的影响降到最低,一样平常比不处理赏罚要好很多。
       5、装好片子后,先不加夹铁,测试绕组与铁芯绝缘无非常后,给低级加上额定的电压,这时电牛不该该有明明的哼声,以空载30公分不行闻为根基要求,假如达不到要求,解除计划题目,可以一再本节步调2举办调校后加嵌片子。本例套牛为10公分以外不行闻,用手摸可以感受稍微的工泼魅振动。
       及格后加上夹铁半紧螺栓,将铁芯整平后(拜见图59),收紧螺栓,就可以烘干浸漆了。

        八、烘干浸漆
        在业余前提下,凡是不会备有烘干箱来举办电牛的烘干,较量简朴可行的步伐是用红外线灯胆举办烘干。先筹备一个200W的红外线灯胆(连灯头约莫10元阁下),一个金属容器,一块大号铝散热器。把散热器放在容器的底部,放上待烘干的电牛,电牛上方15公分的位置安装红外线灯胆举办烘烤。烘烤时刻按照天气温度以及电牛的巨细抉择,一样平常18-24小时阁下。底部安排散热器是起匀热浸染,烘烤时铁芯热量的一部门通过散热器传导到金属容器披发,防备烘烤时电牛过热造成烤糊。(见图60)


       将烘好的牛趁热浸入调配好的绝缘漆(3公斤装绝缘漆加一瓶400CC的二甲苯),安排48小时以上(按照牛的用线确定,细线时刻要长一点),捞出晾干24小时,然后再举办烘干24小时。冷却后修整电牛外貌的漆膜,刮掉铁芯上的漆疙瘩友善泡,同时要留意调查铁芯片子之间的气泡环境,这相关到往后浸漆的时刻和次数。当气泡小而匀称,而且数目不多时,暗示片子插的细密而匀称,只必要再浸一次漆就好了,但气泡巨细纷歧,而且数目多时,暗示插片不细密匀称,大气泡的处所间隙较量大,就必要不止一次的浸漆。
        修整后,在把电牛烘烤12小时,趁热举办第二次浸漆,对付插片匀称的牛,第二次浸漆只必要2小时,起到外貌平滑浸染就可以了,对付插片不匀称的牛,第二次浸漆就必要有12小时阁下的时然后再晾干烘烤。
         图61、62是二次浸漆烘干后筹备装配的电牛。





     九、装配
       装配电牛用的大部门配件都是在买卖营业坛买的,样子较量悦目,布局也公道,价值还算公平。在装配的时辰留意不要搞错了出线端子的位置,同时出线的绝缘套管要开到接线铜柱的根部,不要搞的太短而让漆包线裸露,这样不安详。对付用边盖的软出线,出线处要加橡胶过线圈。图63—65是装配中和装配好的电牛。






         十、测试
        装配好的牛还必要举办最后的测试才可以投入行使,测试进程分客视察试和主观试听。为了不占用太多的篇幅,客视察试环境见http://www.tubebbs.com/thread-52416-1-1.html毗连,这里就不再复述了,只给出一张接入整流电流的图片(见图66)
        主观试听时功放用的是自装的6p1推挽机,尺度接法,帘栅极用放电管稳压,标称功率12W,自觉得可以和厂机**—35比拼互有胜败;音源是新德克XDV2100双通道DVD/CD机,音箱是亚瑟S520。
         回收380v输入,南京5U4G整流,LC滤波,扼流圈为本例新作,电容为500V10U天和,输出电压310V。断开原6p1功放高压,接入本电路(见图67)。
          先用示波器测试方波,除100HZ斜度略平些外,其余各频段区别不大。
          在不接屏障层的环境下开声,其示意变革之大,出乎本身的预料,除保持原有音场深度较深的特点外(原机深度就好过**—35很多),音场的宽度和高度就是不玩音响的妻子也认为坦荡了许多,低频力度大增而且速率加速。中高频的透明度也有所改进,但不如音场与低频示意的改进大。接上屏障层,声音的凝结力和配景的平安度示意得更好。尚有一个征象就是在电平表刻度同样的环境下,感受声音要大出一成五阁下。
          十一、外表涂饰
          牛测试完往后为了有一个大度的概况,有须要举办外表涂饰。涂饰用玄色的亚光自动喷漆。先用纸板(厚点的铜板纸也可以)在电牛的接线板处粘一个框,套住接线板和线圈,然后举办喷漆。喷漆时要少喷多次的举办,一次喷上薄薄的一层,喷涂要匀称,一次干后再喷下一次,一样平常喷3-5次就可以了,最后一次最好等24小时才可以搬动。(见图68)

         图69是涂饰完成的牛群,至此套牛建培育算完成了。

            写在最后 :从本套电牛牛的建造进程来看,并没有什么可以值得称道的所谓高科技、高技能,有的只是在各个建造环节的高度重视。选择吻合的原料,
举办适当的计划,加被骗真的建造,没有来由就本身做不出好的牛来。对付首次绕牛的同窗来说,必要更多一点的信念、耐性和恒心,通过实践,不绝把握能力,很快就可以进入养牛能手的队列。这也是我清算本身绕牛领会的几篇帖子的初志,但愿有必要的同窗通过本人一些绕牛处理赏罚要领的小心,迈向更新的高度 (责任编辑:admin)
