12DW7驱动级的SE 6550电子管放大器原理图

这种单端（SE）6550设计​​的基础上拉尔斯·奥尔森构建一个minimonitor，的ElektroAkustik音乐。

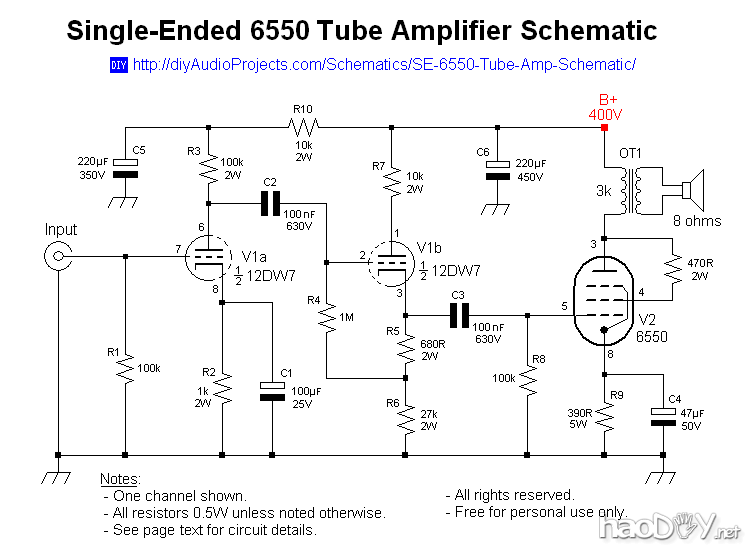

单端6550电子管功放原理与12DW7驱动级

单端放大器的输出级电路采用了6550的高功率四极管真空管。一个12DW7或7247是用来驱动输出级。12DW7 / 7247是一个双部件三极管中，第一部分20和第二部分的增益系数，增益为100。你可以认为这是一个12AX7二分之一和二分之一的12AU7在同一个信封。新的生产JJ的ECC832管是一个合适的替代的12DW7和7247不再生产。C2和C3应该是不错的品质薄膜电容器。阴极旁路电容C1和C4的声音和良好的品质低ESR电容也将产生一定的影响，提出了建议。

输出功率7W左右。与390欧姆的阴极电阻（R9）6550提请91毫安这是约82％的最大板耗散。阴极电阻330欧姆（5W）将增加的电流103毫安这是板的最大功耗约92％。应该是3K和至少10W的额定音频输出变压器。

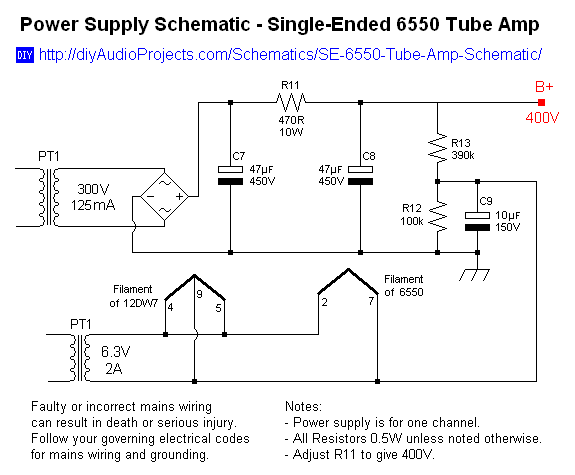

电源原理图 - 单端6550电子管功放

在原理图中所示的变压器评级是最低要求。使用桥式整流器，用于单端的6550电子管放大器的线性电源。调整该值，R11 400V。为了提高电源5至10H扼流圈可以代替的R11使用。选择呛类似的电阻R11，额定电压为500VDC和125毫安至少。C9的薄膜电容器是首选的。

电源原理图 - SE 6550电子管放大器

DIY单端6550电子管功放（直板）

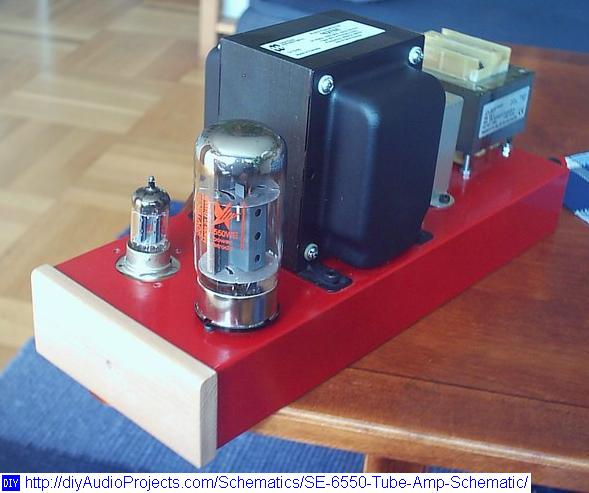

完成单端6550管直板放大器与一个Sovtek 6550WE。

DIY单端6550管直板放大器

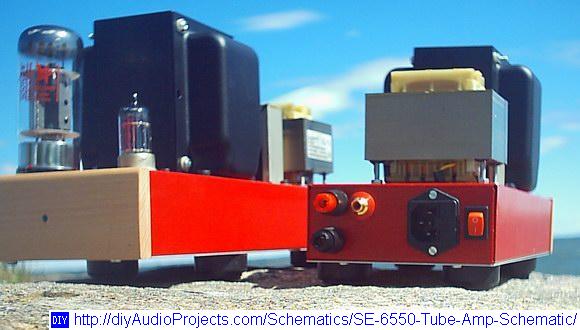

我把放大器到岸，湖，天空，夏天从他们的最好的一面拍了一些照片。

返回 - 自己动手做单端6550管直板放大器

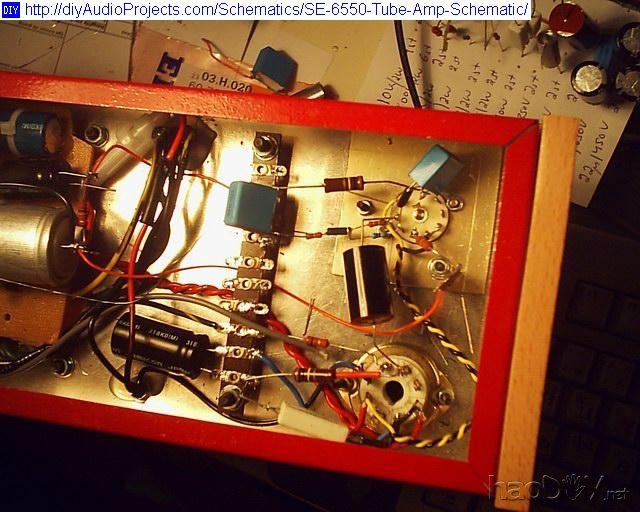

底部 - 自己动手做单端6550管直板放大器

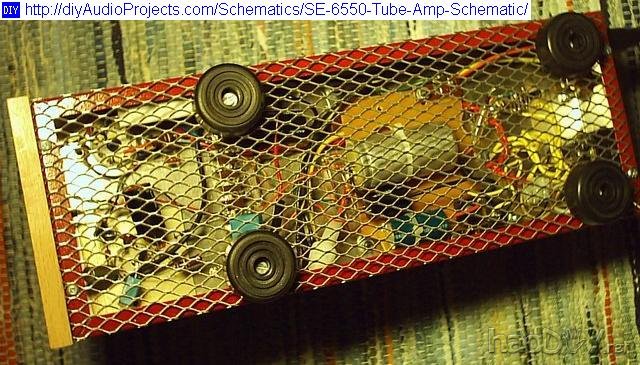

底面 - 自己动手做单端6550管直板放大器
