hthlx_a兄的12ax7+2a3 300b两用单端胆机

时间:2012-08-30 11:08来源:未知 作者:admin 点击: 次
从机壳设计制作到整机焊毕历时近十个月的2A3和300B两用机进入煲机校声阶段了，其中2A3采用了12AX7并管直藕！3OOB由WE31OA推动！ 整流目前采用的是JJ的GZ34S，由于次管的内阻甚小，故输出电压较之其它整流管高出不少，幸好本机设计之初采用了高压及灯丝供电两

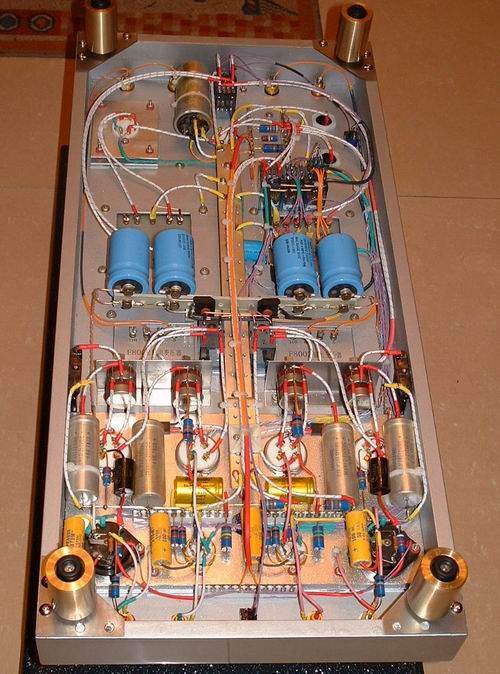

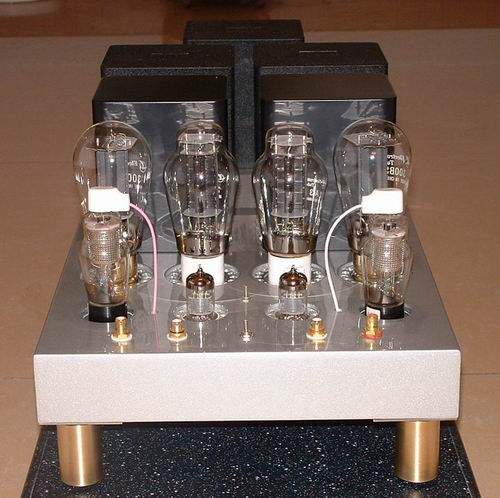

从机壳设计制作到整机焊毕历时近十个月的2A3和300B两用机进入煲机校声阶段了，其中2A3采用了12AX7并管直藕！3OOB由WE31OA推动！

hthlx_a兄的12ax7+2a3 300b两用单端胆机

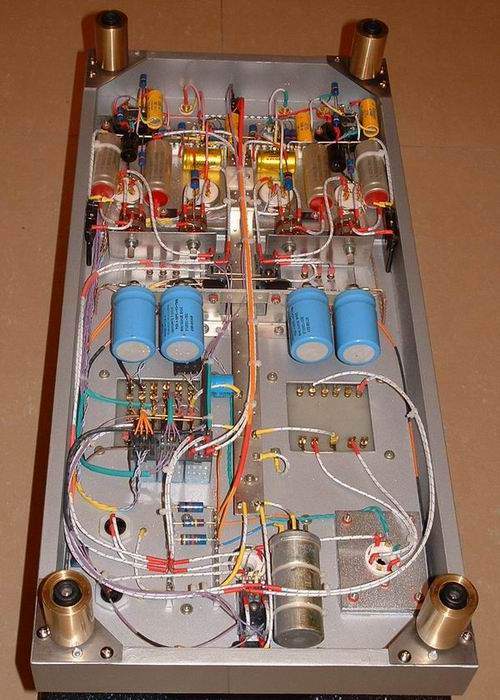

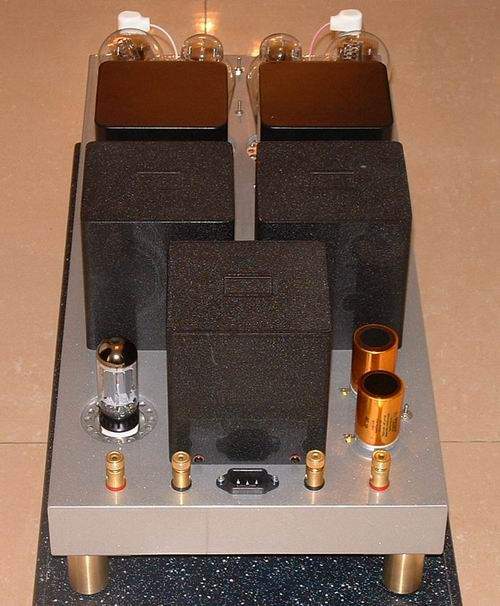

整流目前采用的是JJ的GZ34S，由于次管的内阻甚小，故输出电压较之其它整流管高出不少，幸好本机设计之初采用了高压及灯丝供电两个变压器，而高压变压器之初级又采用了多抽头，故实际调试中各点电压值几乎和原图完全吻合

hthlx_a兄的12ax7+2a3 300b两用单端胆机


hthlx_a兄的12ax7+2a3 300b两用单端胆机


hthlx_a兄的12ax7+2a3 300b两用单端胆机

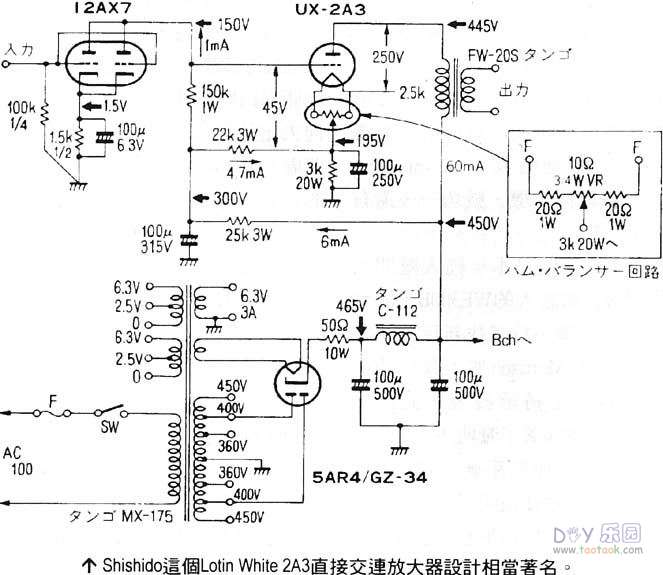

300b电路使用标准的310a推动电路，2a3的电路使用了流传很广的直接偶合电路，见下图。

hthlx_a兄的12ax7+2a3 300b两用单端胆机
