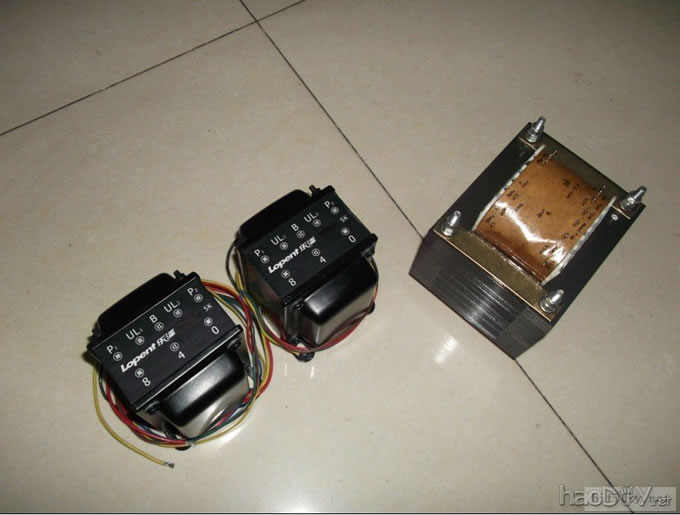

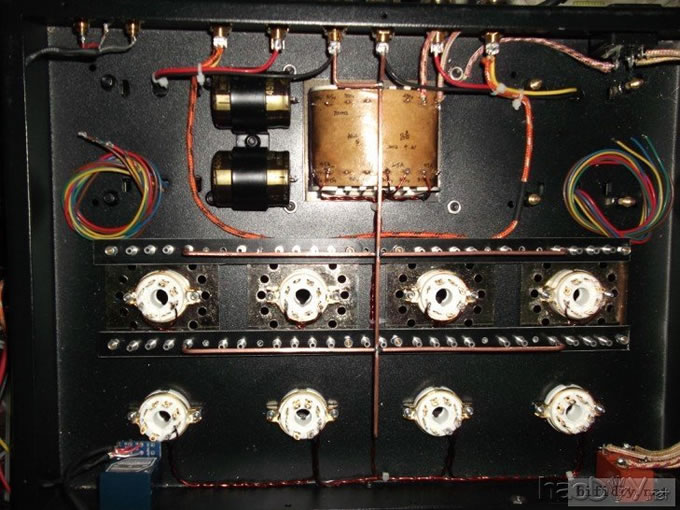

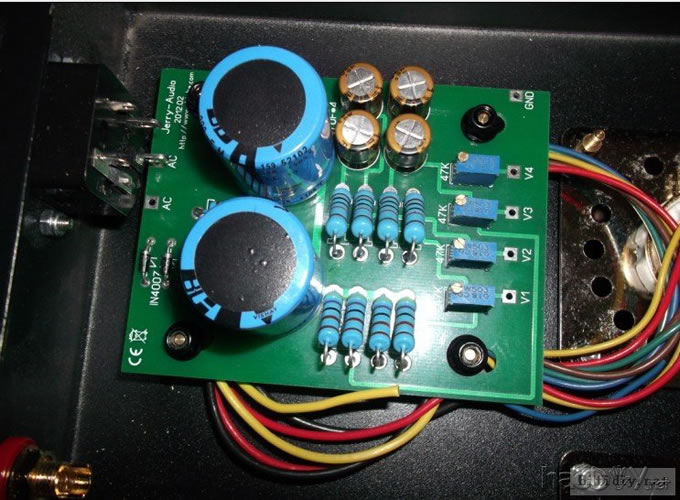

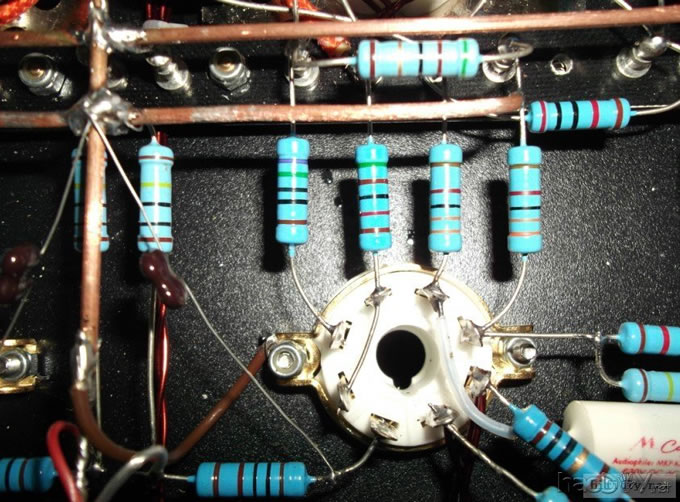

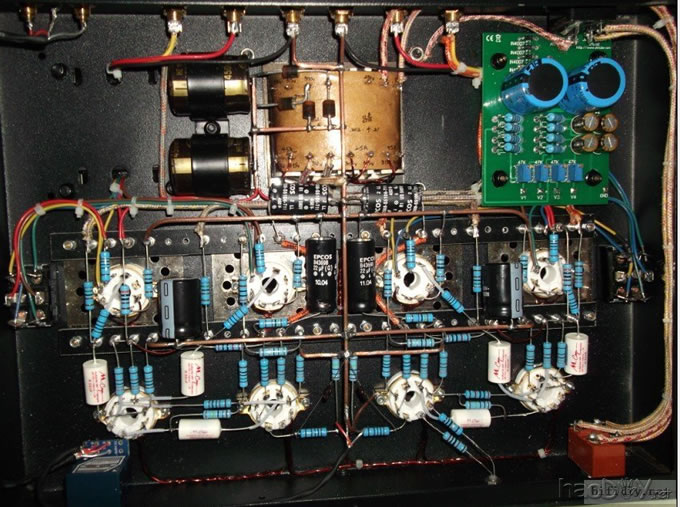

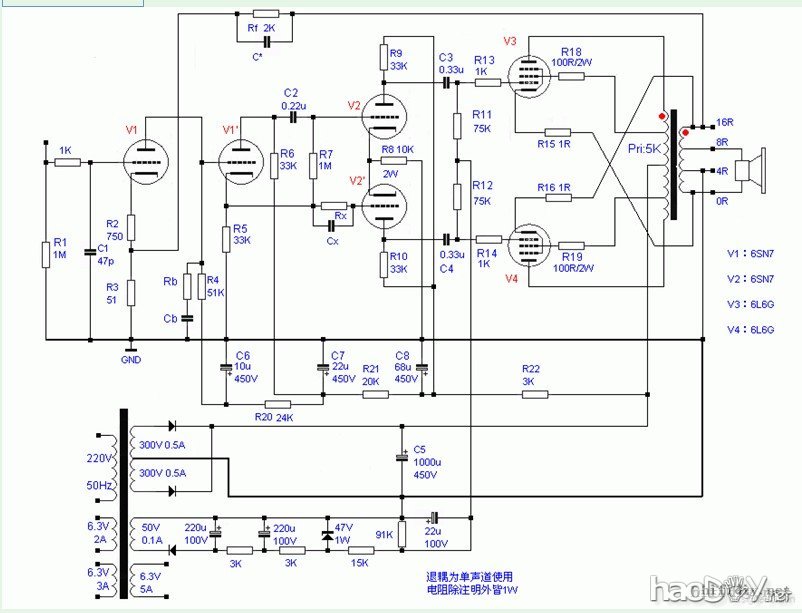

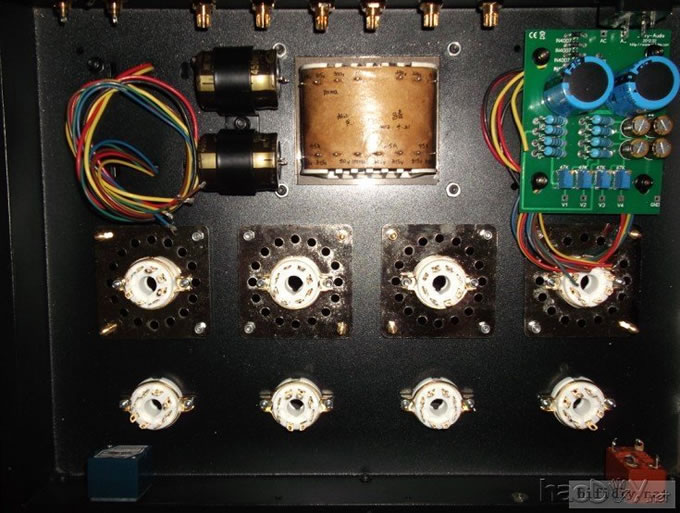

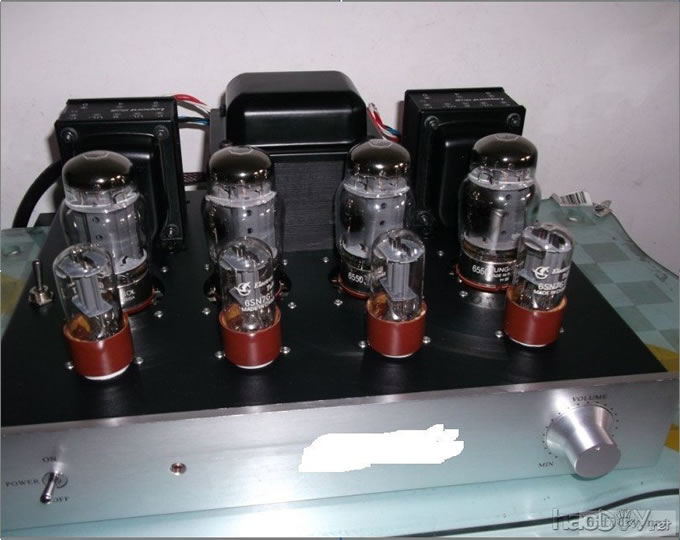

说是再度，那就是之前做过，现在再来做。有了之前的经验---------电源牛要用大的。因为这是大电流工作的推挽机。越大的电源牛越好，这次一样是使用吕春师傅精心制作的电源牛。H14铁心叠厚70MM .估计功率起码大于400W，功率足够。这里给吕春师傅一赞 订的电源牛交货时间特快---一个星期收到。 。输出牛是乐潘。我最喜欢乐潘，这次也不例外。至于乐潘输出牛好不好，声音靓不靓。谁用谁知道 。一对好的输出牛，不是要看他有多大.有多重的。主要阻抗匹配，输出功率不超标，那就能用。至于装好后效果如何！那就要看牛的工艺。铁心，漆包线。以及绕法。不知我说得对不对。望指教。 西电KT88输出牛多大？76片的输出牛---为何能做？你以为称重吗？越重越好？如果是越重越好的，那怎么不见好的名牌牛用114铁心以上的的输出牛？那就够重了。也够大了。 好了！你上面的数据只是针对同一铁心。而乐潘的A-2005输出牛是使用Z11和H14混合型铁心。为的目的就是两端延伸。这样的话就算线径加大（达到6550的需求），匝数相对减少，在低频响应方面也绝对不成问题。在使用这个乐潘A-2005输出牛做6550推挽之前，我可是咨询过乐潘的王工。回答是 50W满功率输出时 30HZ低频是绝对不成问题。当然20HZ就不行。当然这个输出牛不是我绕，那我也就无法提供数据。你若不服，可直接电话乐潘王工。没有号码的问我要。 乐潘 A-2005 官方推荐 6P3P/6L6/ EL34/ KT66推挽用。 初级阻抗 5K 最大电流170MA 50W。采用Z11和H14混合铁心制作，用在6550的40W推挽机上，低频完全可得到30HZ。这样就完全没有问题。这个就是最后结果。  线路图选用J版的第一版阴反馈推挽线路。  今天完成的工程----配件安装。  负偏压采用4组独立调节。可独立控制每一只功率管的屏流。方便得很。  实话说，使用这输出牛做6550推挽也是朋友要求的。但看参数：5K阻抗 170MA电流 50W的输出牛。做成40W是没有问题的。不过输出牛的事还是暂放一边吧！等我做好一测便知是龙是凤了。但现在进度还是要更新的，今天的成果。  既然已开帖，我想不管在任何情况下都要把结果更新的 超线性接法和三极管接法互换式。负偏压就4组独立。分别独立控制4个6550的屏流   褒机中  我现在取 屏压430V 屏流40MA 负压55V 中午 1.30分进入褒机 到现时工作6小时.电源牛温度在45度恒定。 如果在不考虑钱包肝硬化的情况下制作6550推挽合并机，那么输出牛96X50，电源牛133X70 这个应该是起跑线。而在此是使用86X45输出牛，114X70电源牛。也许有很多人会说：用这套牛做6550成40W降低功率来适应输出牛和电源倒不如用这套牛做KT66！但我不知那些大虾们有否想过，6550和KT66有何不同？在机器用料和牛都一样的情况下，40W的6550推挽和40W的KT66推挽能是一样的吗？答案是肯定不一样，所以并不能代表40W的KT66要比40W的6550好！此时没有选择用KT66/KT88 而选择6550，我想有点脑袋的人就会想明白这是为何。 而现在这机也进入正常工作状态，工作2小时后电源牛温度上升到50度左右，再下去就保持这个热量恒温。相对是比较热！！ 再说回这机的功率情况。1K正弦波到功放，开音量到削波时停下，测得输出端19.2V，8欧 50W电阻假负载。即得出此机功率是46.08W。在40HZ 46W时THD小于%5。图我就不上了。再看回102楼的方波，暂时此机对于我还是比较满意（当然这个要和口袋成正比）听感咱就不谈了。等到朋友拿机接上他的系统才知是何音质 (责任编辑：admin) |
