纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

时间:2012-10-05 17:03来源:hifidiy.net论坛 作者:牛人同学 点击:
本人对胆机纯粹小白 菜鸟一个 原来搞过石机 一次误入论坛胆机DIY区 一月以后中毒 成天琢磨着自己也搞一个胆机玩玩 一来可以学习新技术 二来也满足享受自己DIY的乐趣 说干就干 立马开始购买零件工具 很多工具都是新买的 自己只有 万用表示波器之内工具 ------
本人对胆机纯粹小白 菜鸟一个纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作  原来搞过石机 一次误入论坛胆机DIY区 一月以后中毒纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作  成天琢磨着自己也搞一个胆机玩玩
一来可以学习新技术 二来也满足享受自己DIY的乐趣 纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作 说干就干 立马开始购买零件工具 很多工具都是新买的 自己只有
万用表示波器之内工具纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作 ------
废话少说 直接上图:

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

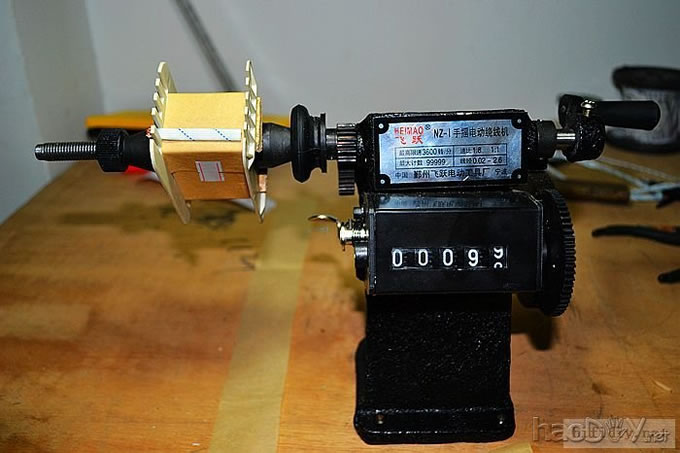

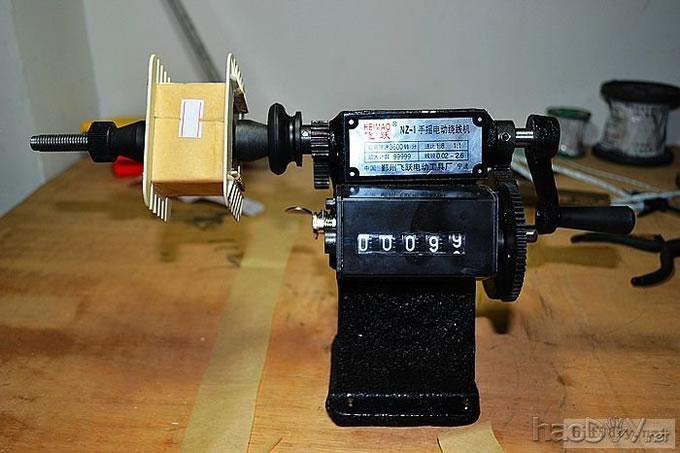

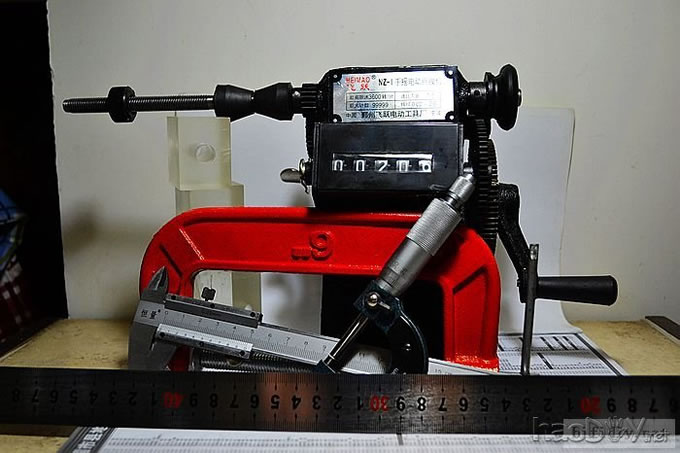

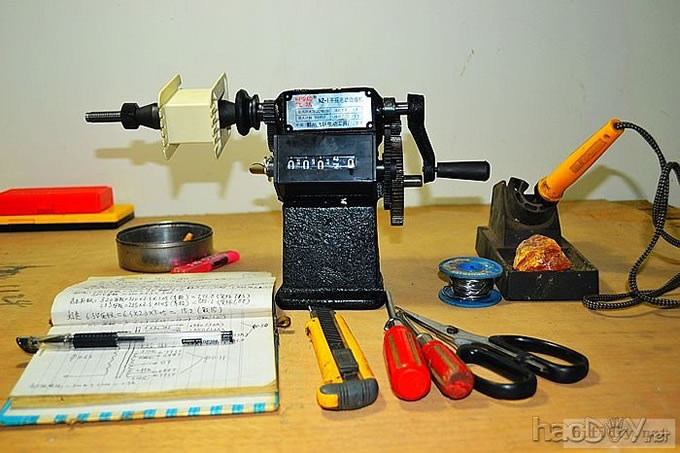

新买的绕线机 游标卡尺 千分尺 G型夹-------

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

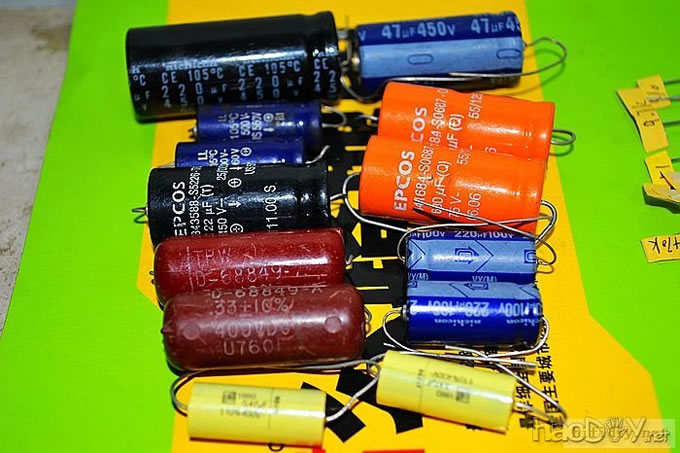

全套纯二电容

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

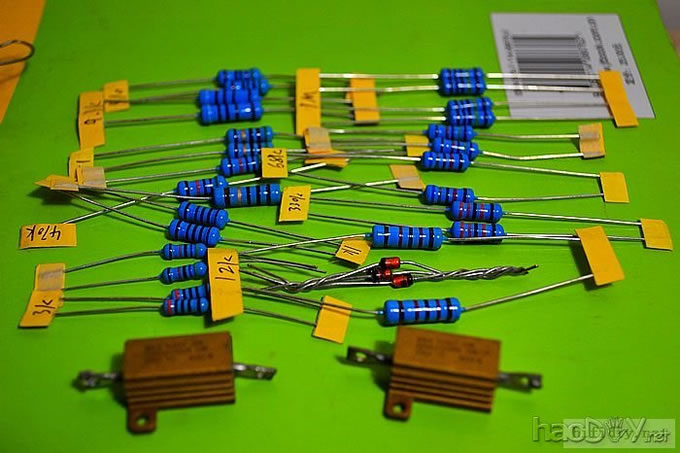

纯二全部电阻

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

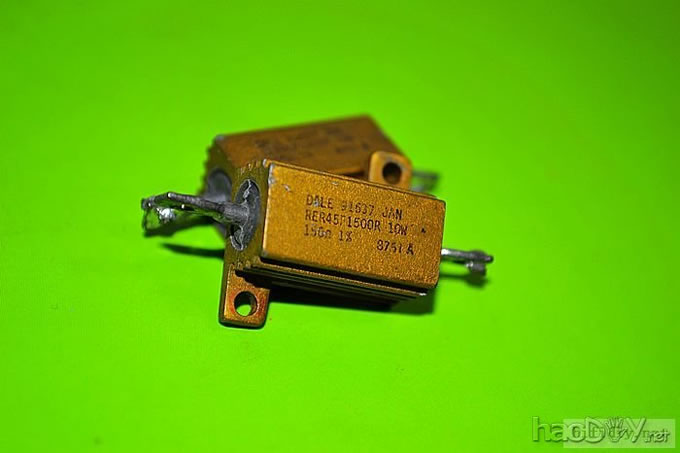

6550阴极电阻 来个特写纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

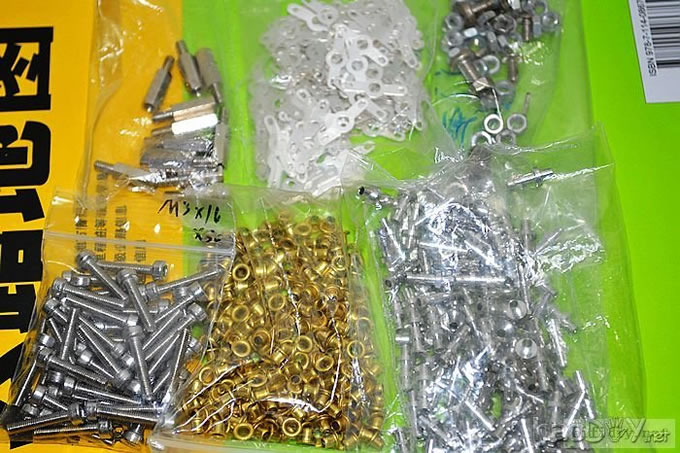

搭棚钉 焊片和部分紧固件

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

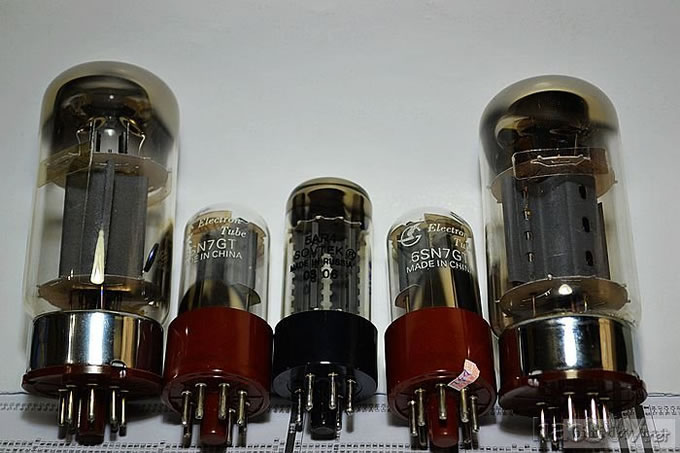

灯泡到齐了 来个全家福

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

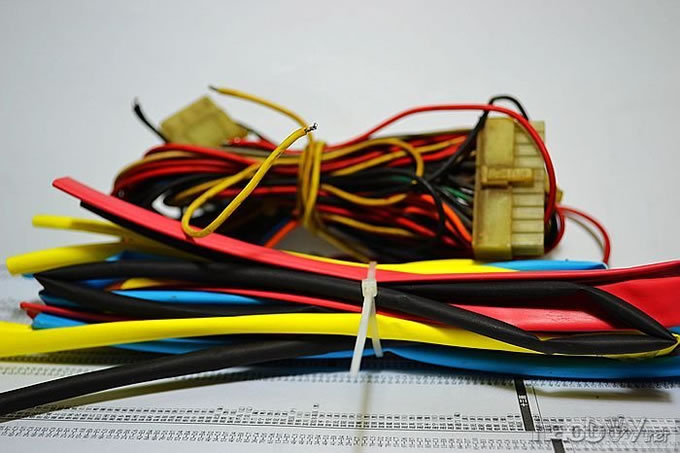

好不容易找到的老式电脑连接线(买不起什么西电的油--纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

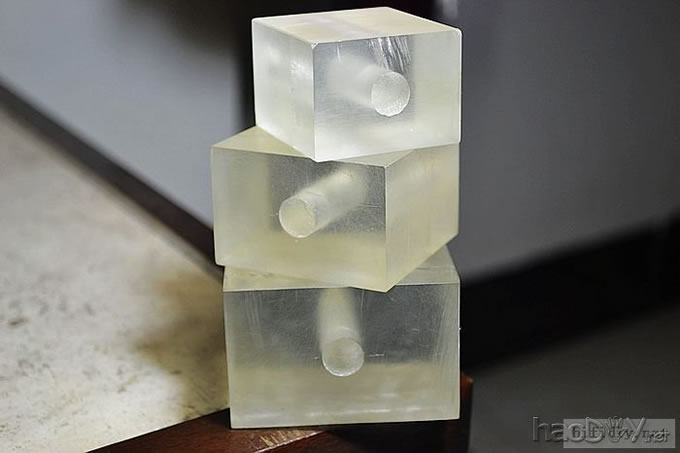

绕线模 木头不好找 自己有没有木工工具 还有钻孔技术纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作 买了现成的 贼贵纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

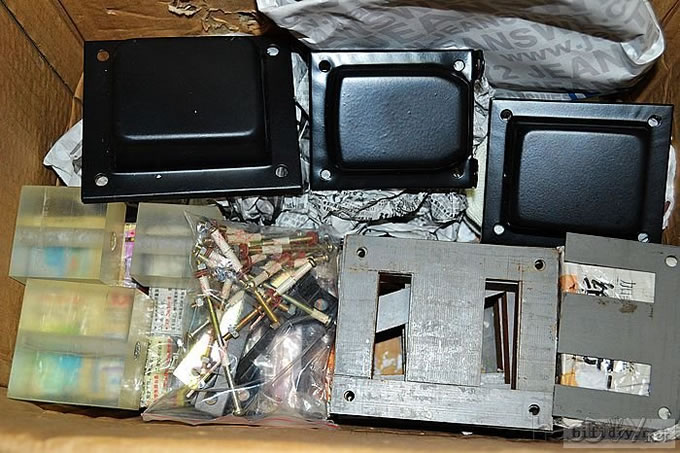

妞妞还在娘胎里 还没有成型纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

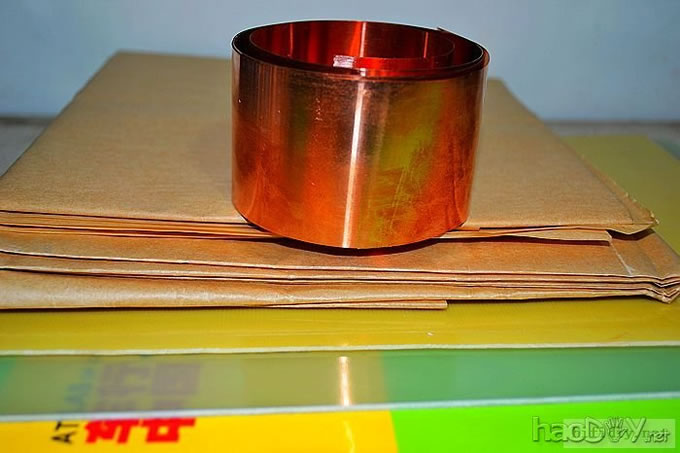

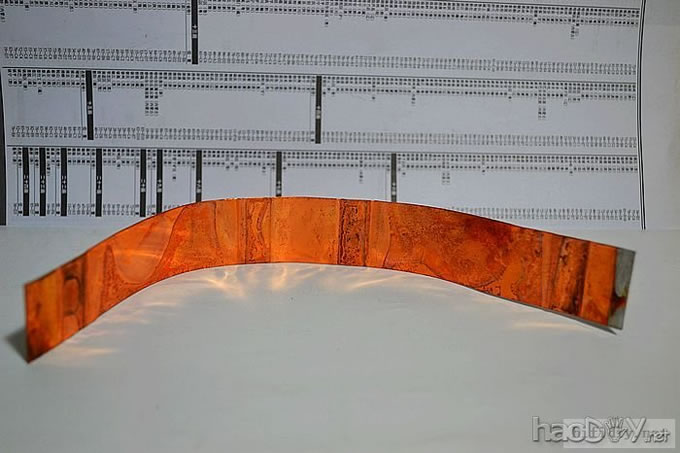

0.05和0.08绝缘纸 屏蔽铜皮0.1

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

引出焊片0.4 找这东西废了我不少力 把我所有的垃圾翻了个遍 好不容易在一个废变压器上看见
立马脱其衣服 拨其皮

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

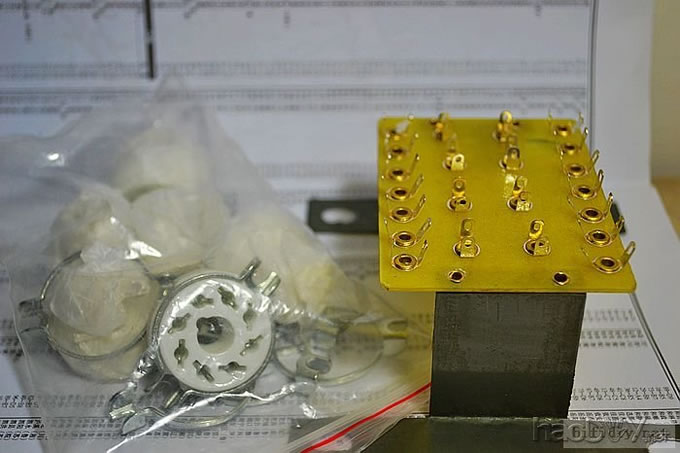

电牛出线支架和管座

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

来个特写 感觉挺好看的

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

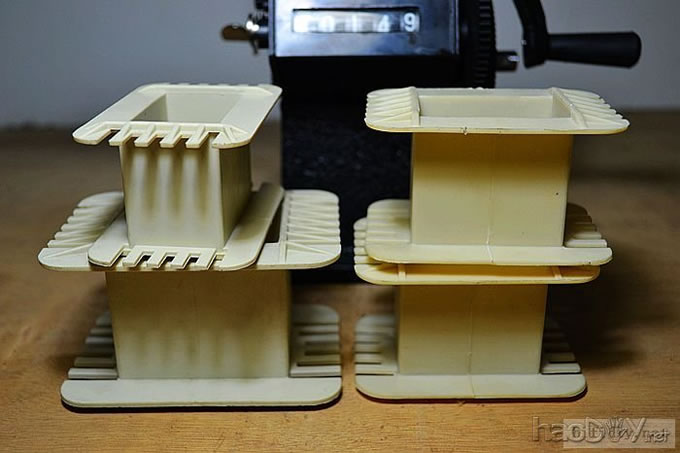

全套骨架 第一次发货时居然发漏了 汗纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作  后来补发

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

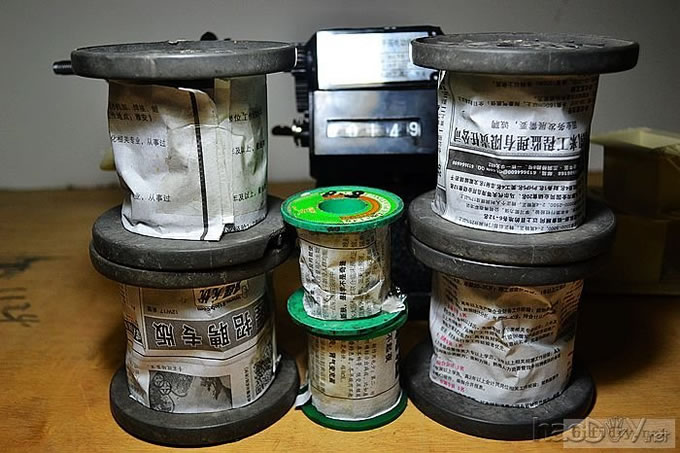

线线的全家福 郁闷的是输出牛只买了一只的线纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作  改天再去买-----

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

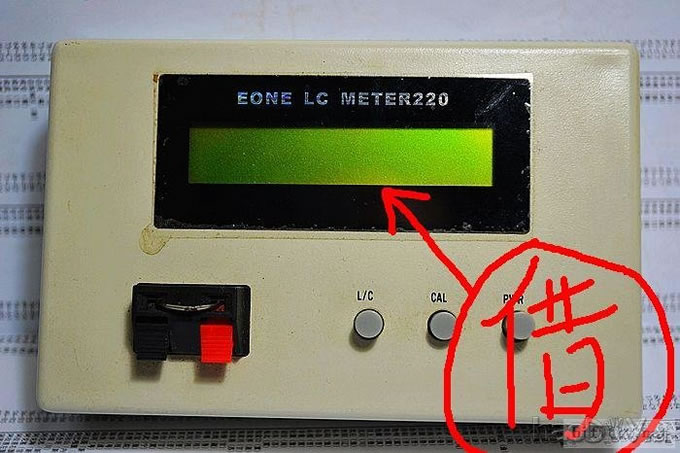

电感 电容测试仪 没米啊纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

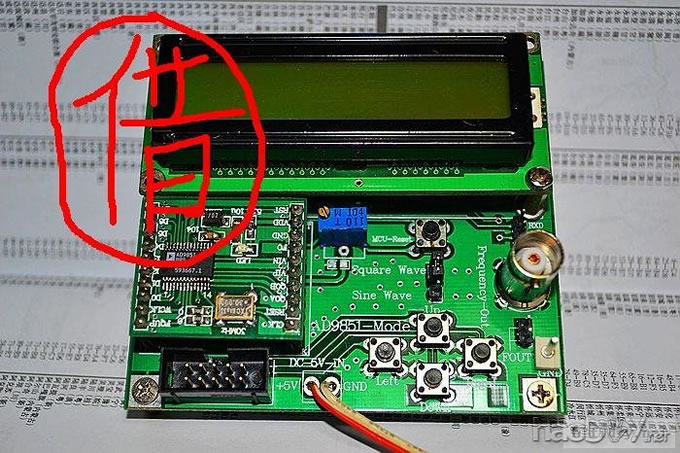

没穿衣服的信号发生器 可输出方波 正弦波 1----N多M 也是暂时拥有纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

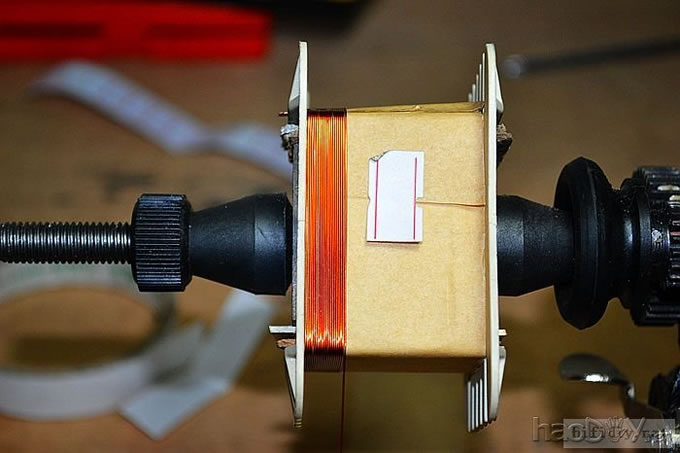

由于是新手 本着先易后难的原则 先绕扼流电感 这个难度最低 也当练手艺纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作
第一次绕变压器 0.38的线对于我来说有难度 想想以后还有0.25的线 晕 纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作
第一层还好一点 第二层就不怎么好看了 无奈之下 每绕两层 就加一层0.08
的绝缘纸 汗一个纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

武功秘籍 之葵花宝典 纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

刚搭好的工作台 挺整齐的 赞一个纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作 以后就很难说了纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

垫底层绝缘纸-------

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

上焊片

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

正式开工

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

电感线圈:
Z11片 0.35片厚 86铁芯 叠厚50MM
直径0.38  1950匝
磁间隙 0.08绝缘纸X3

------------------------------------------------------------------


输出牛:采用四夹三

Z11片 0.35片厚 96铁芯 叠厚50MM

初级:直径0.25 2718匝 (151X3  151X6  151X6  151X3 )全部串联

次级:直径0.51  138匝(8欧) 99匝(4欧) 共3层 并联


-------------------------------------------------------------------------------------

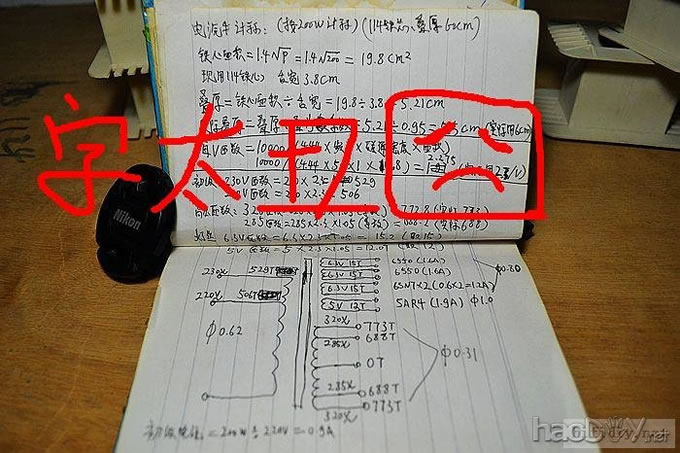

电源牛计算:(灯丝原为0.8已改为1.0)
使用旧的Z11片 0.35片厚 114铁芯 叠厚60MM
变比:2.3匝/V  设计大概200W
用于J版纯二单端KT88/6550

初级230V(0.62线 529匝)220V(506匝抽头)
次级高压320V300MA X2(0.31线 773匝 X2)
次级灯丝6.3V1.6A 供6550 X1 (1.0线 15匝)
次级灯丝6.3V1.6A 供6550 X1 (1.0线 15匝)
次级灯丝6.3V1.2A 供6SN7 X2 (1.0线 15匝)
次级灯丝5V 1.9A  供5AR4 X1 (1.0线 12匝

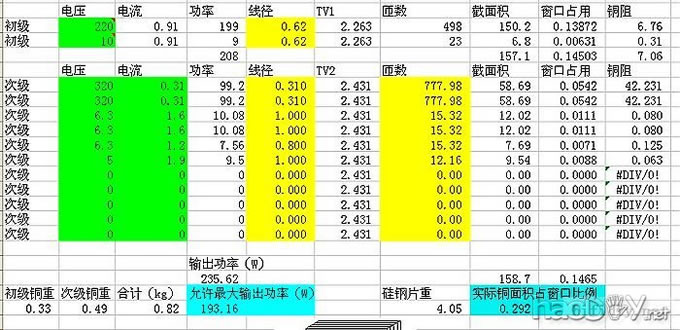

以下是用咪版软件计算 看看窗口能否绕下



看了各位老师的指导 以下是灯丝改大后的的图

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

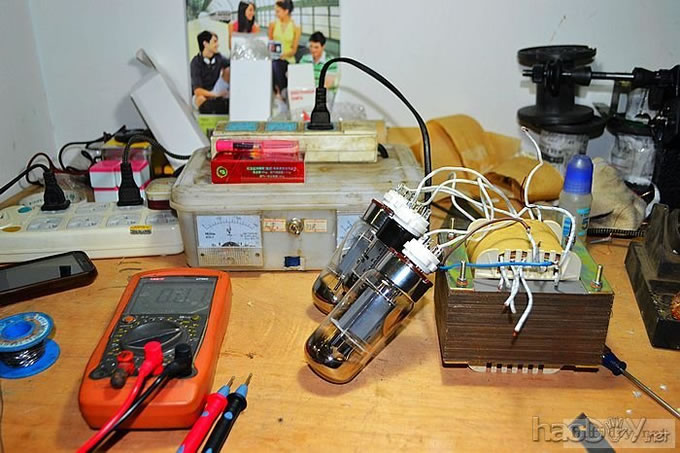

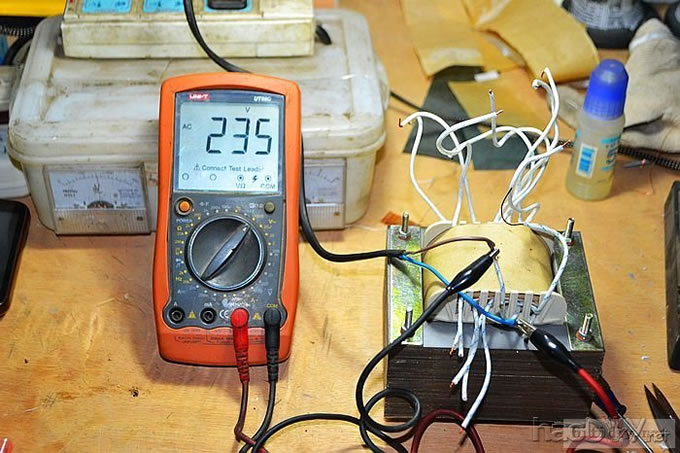

进入测试 市电235V 幸好在论坛里学到要抽230V头纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作




没有合适的假负载 接上灯丝实验 实测灯丝电压6.35V

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作


今天把电源牛的蜘蛛网清理了一下 开始绕输出牛 输出牛的参数对我来说最为复杂
引线头一大堆 怎样把线理顺  构思都废了不少时间

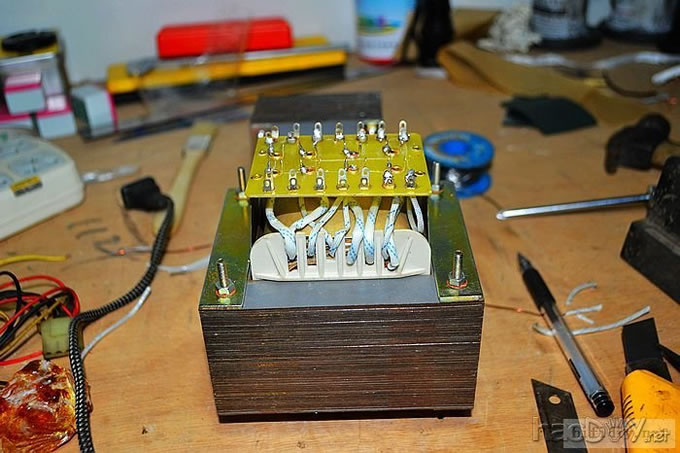

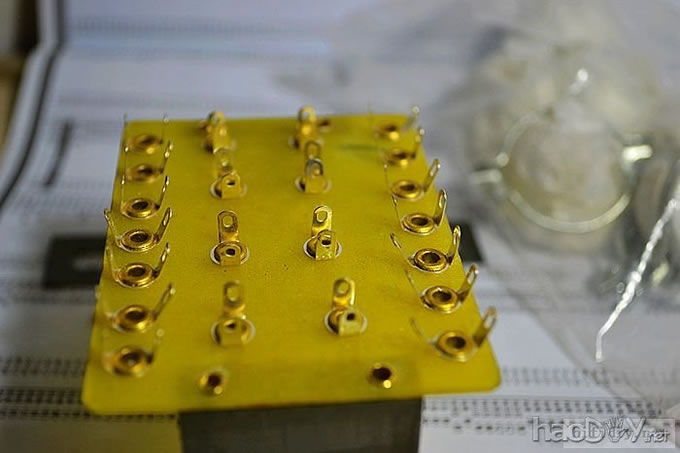

装上接线焊架 蜘蛛网不见了

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



插片中 垫磁间隙

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

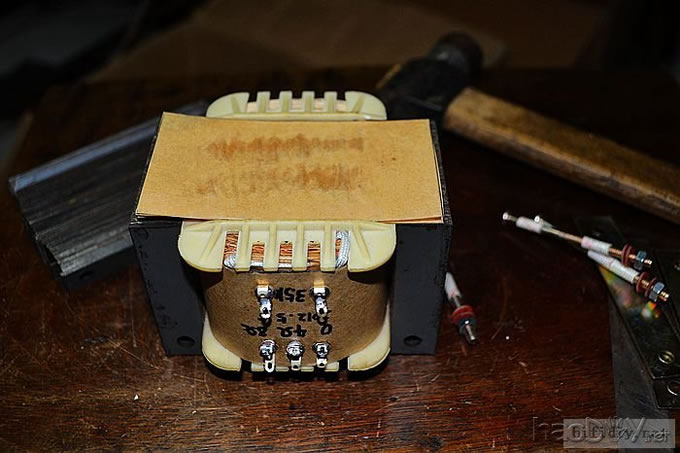

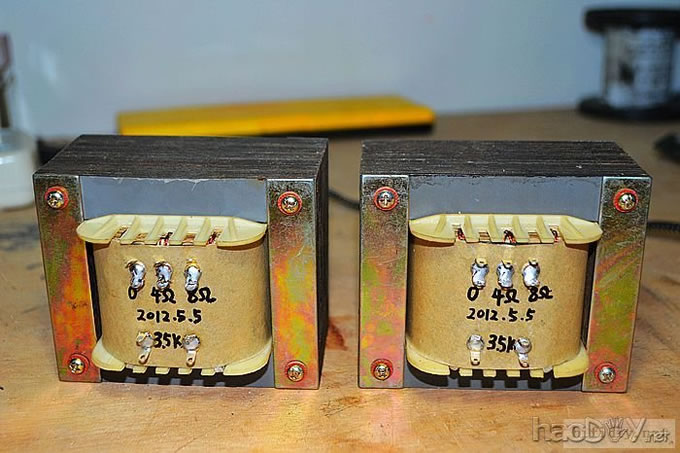

输出牛完工图

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

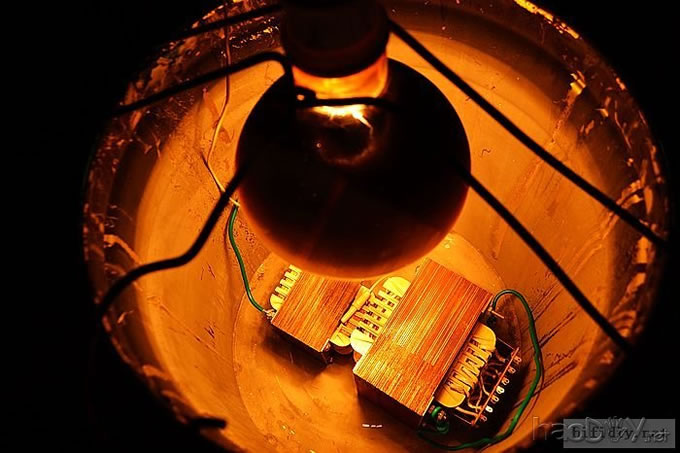

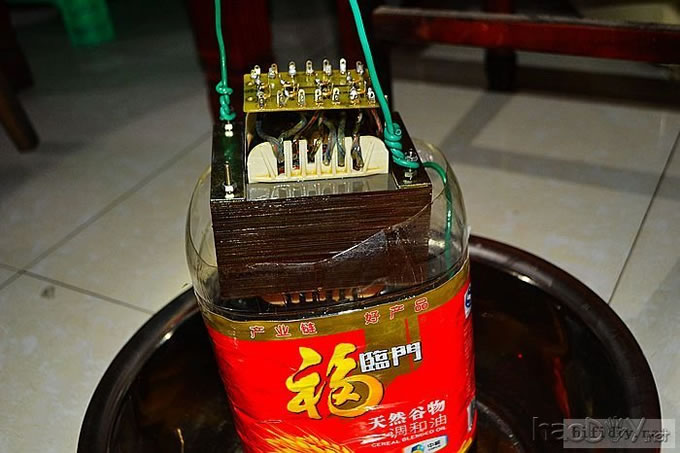

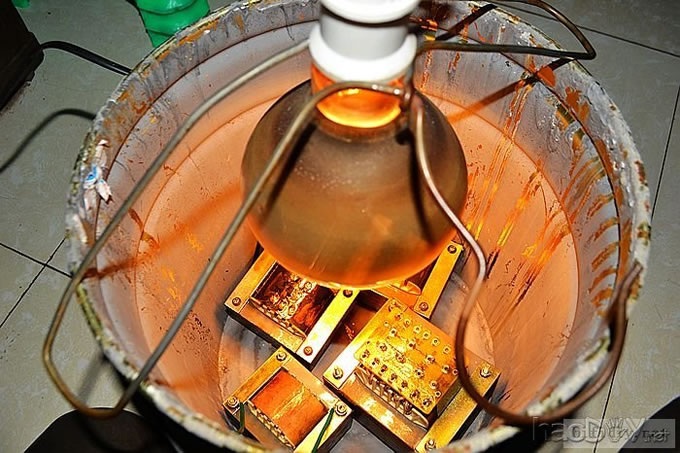

烧烤牛牛
纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

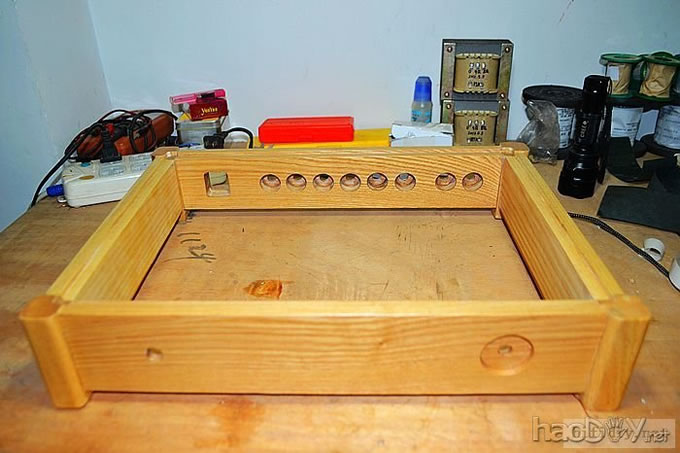

今天定做的木机箱到了 做工比较结细腻 感觉挺结实的 非常满意
牛牛还在渗漆中 下一步机箱铝板开孔。。。。。。

电源牛渗漆完成

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



机箱到了 木框很满意 结实 细节处理很好

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



绝缘漆太少 牛牛只能一个一个来 漆干的太慢 也不急 先把机箱铝板开孔
没有台钻 就没有卖开孔器 全手工慢慢做 先开方孔 万一失败有电源牛挡住 也不是很影响美观

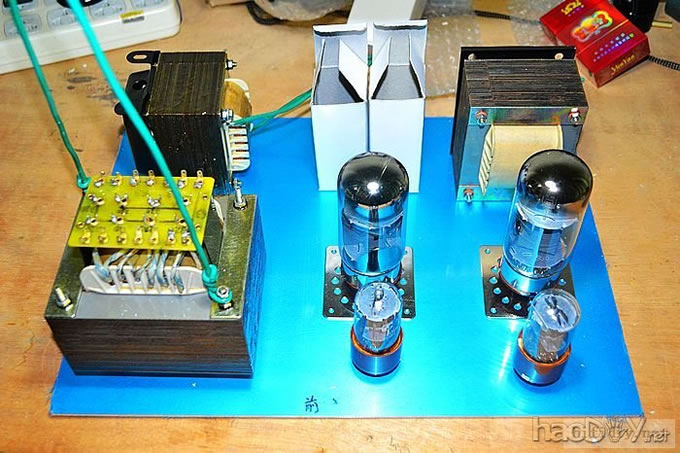

摆位中 参考论坛里的常见摆位 不知是否合理 一个输出牛还在渗漆 用纸盒代替

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

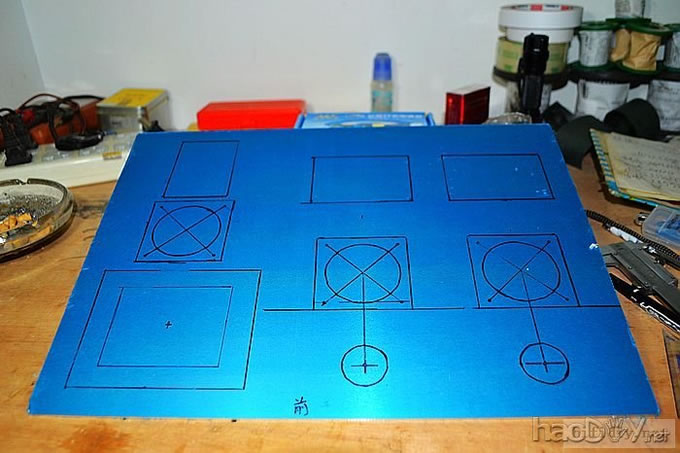

定好位 铅笔无法画线 改用油性记号笔

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

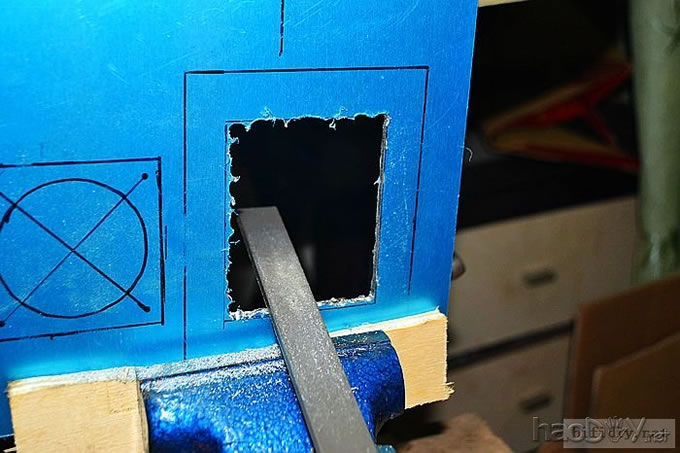

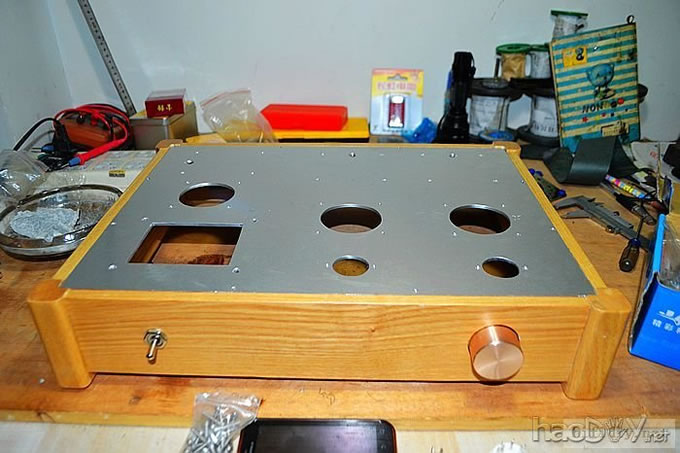

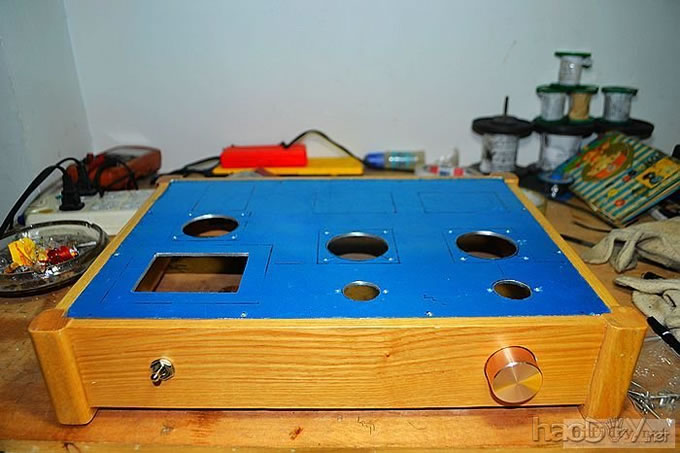

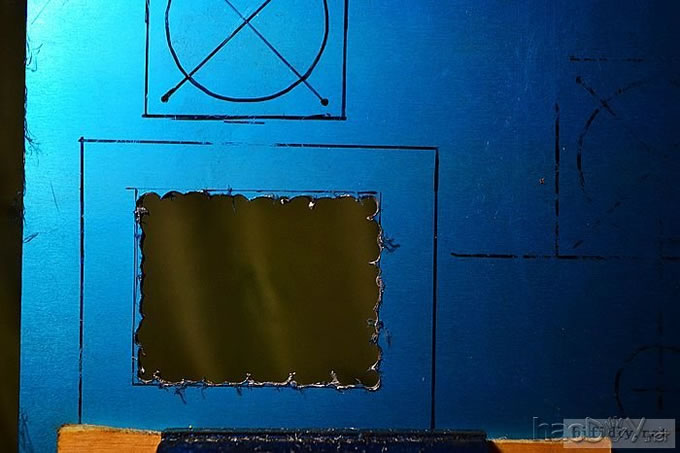

钻孔完毕 方孔初步成型

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作


体力严重消耗中

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



装好接线座 开关 电位器 电源插座 正面图

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

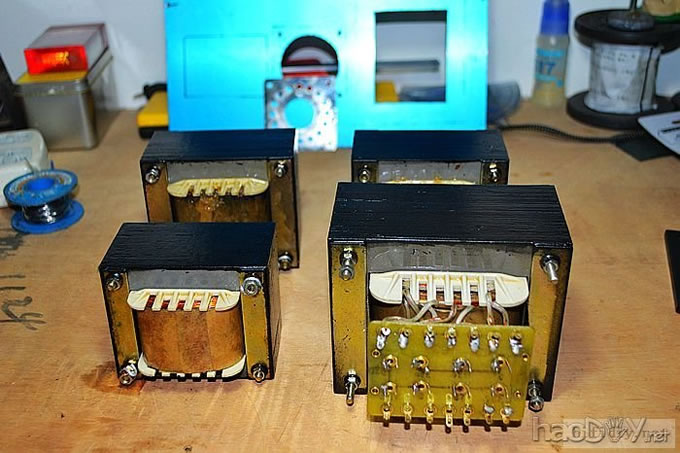

牛牛最后烘烤中 下一步准备刷黑漆 装牛罩

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作
纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

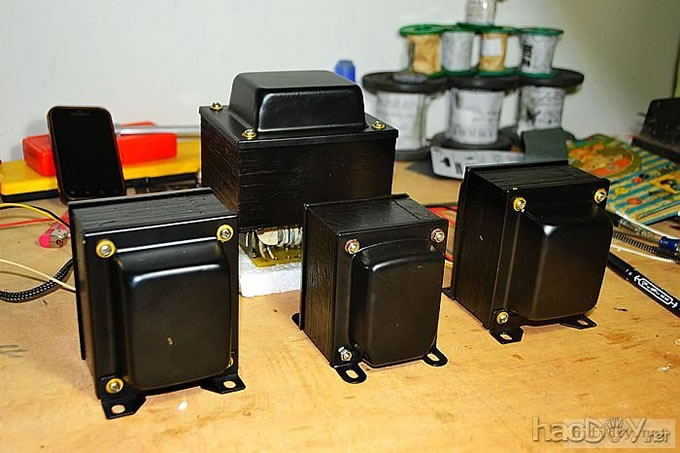

全部牛罩安装完成 一群牛图 十多天的辛苦成果

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



变压器安装孔打孔 至此铝板全部孔位打完 去掉保护膜 露出本色 挺好看的

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

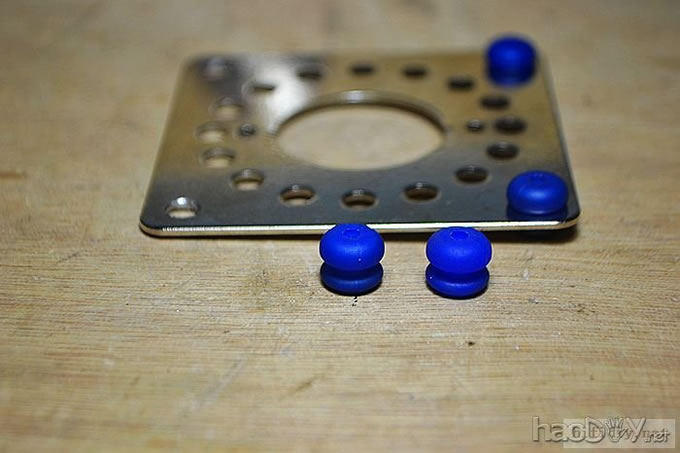

减震垫加橡胶垫

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

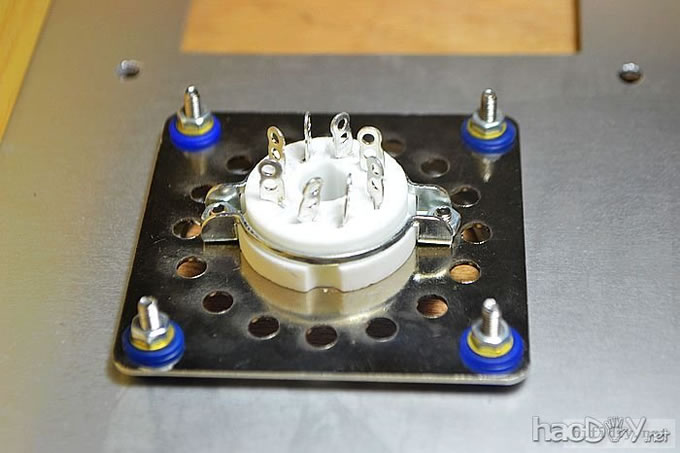

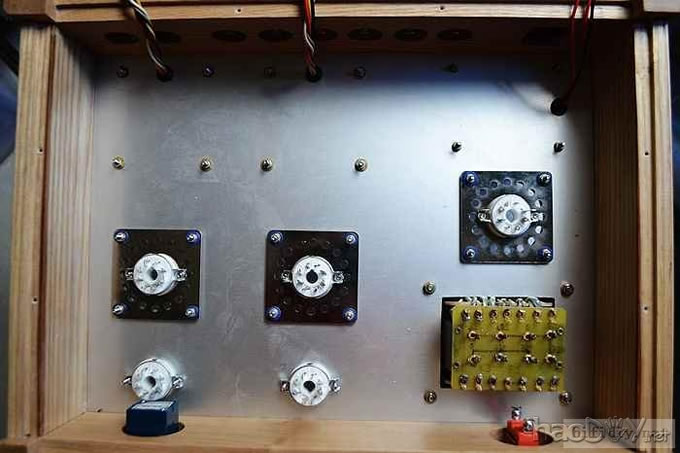

第一个管座安装

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



内部搭棚还在构思中 先YY一下

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

先把照片进行一些简单的处理 画草图时也有一个大概定位图 便于排线和零件摆位

原照片

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

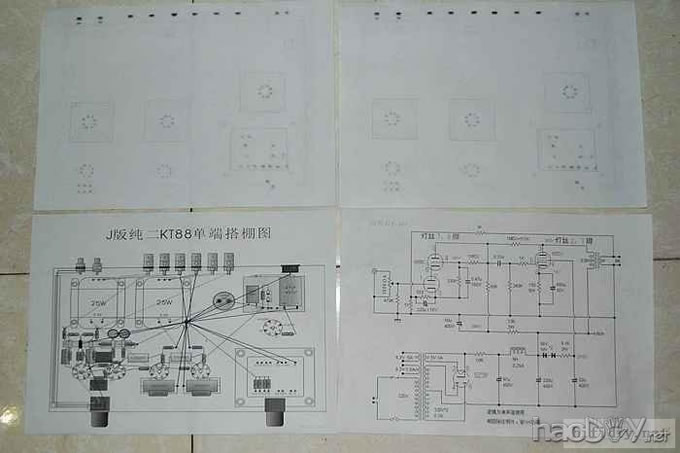

打印出来 顺便打印线路图 组装时方便
另外一张是天狼老师的搭棚图 布局不一样 但可以作为布线思路参考

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



安装电源板

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

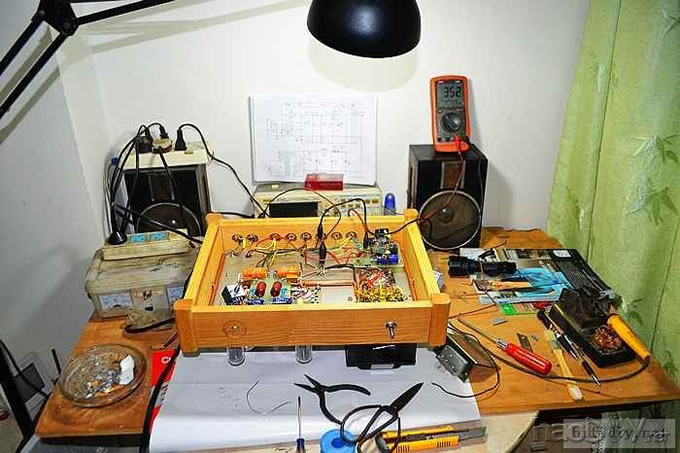

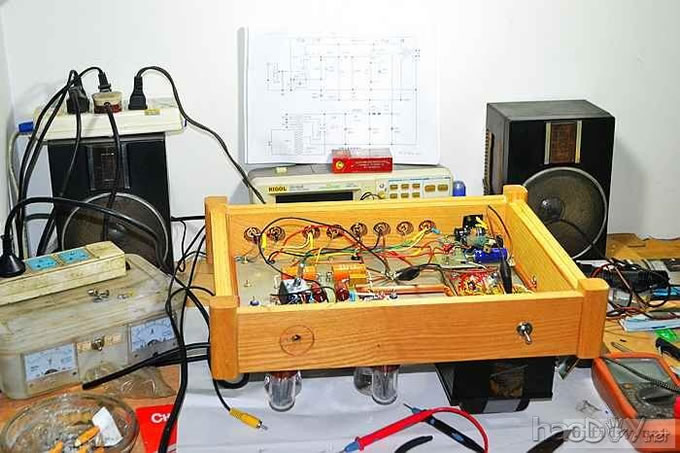

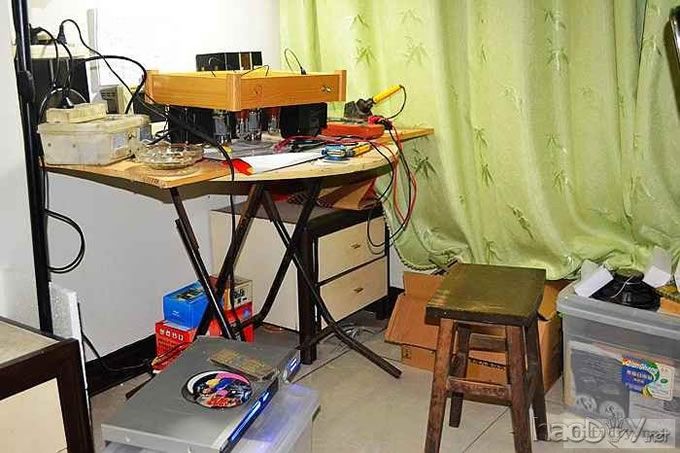

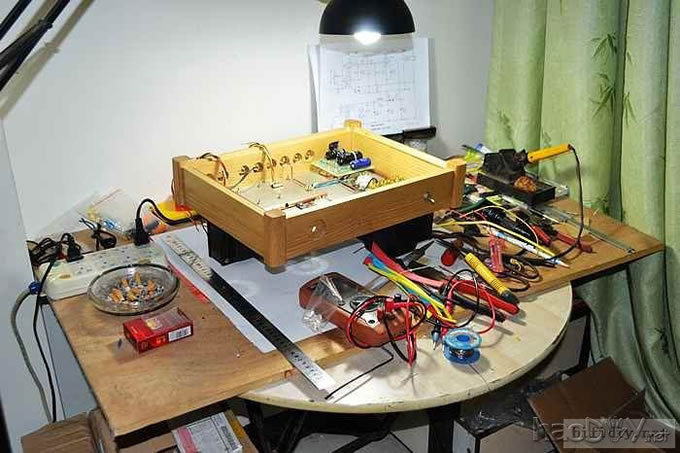

工作台全貌  这下够乱的纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



连接输出地线

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

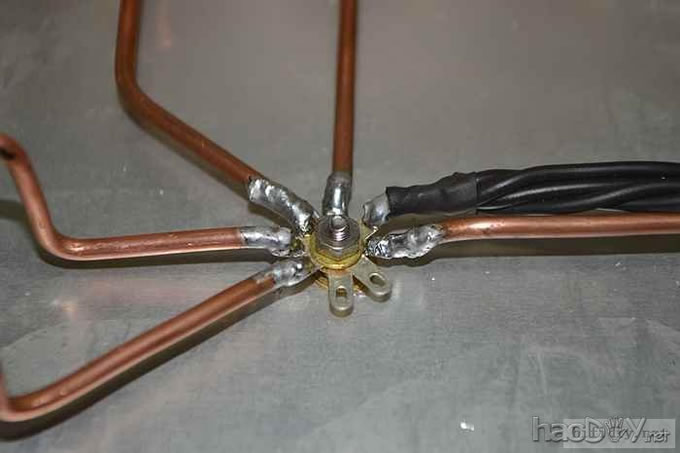

星型接地特写

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

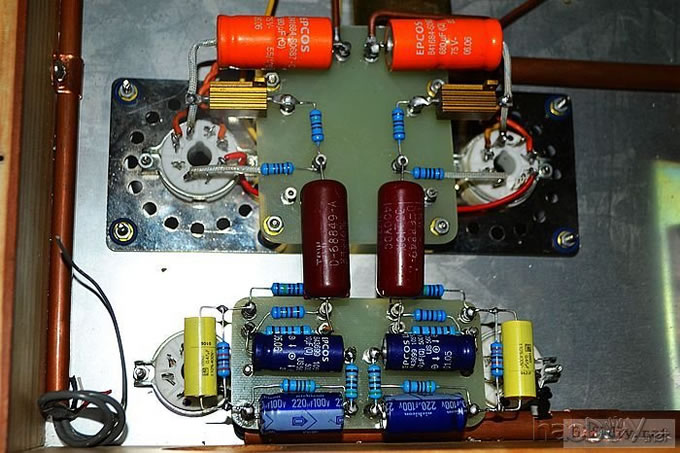

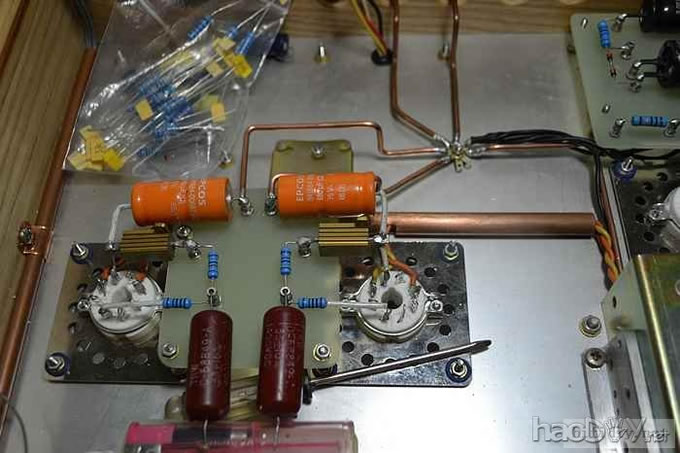

两块电路板局部图

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

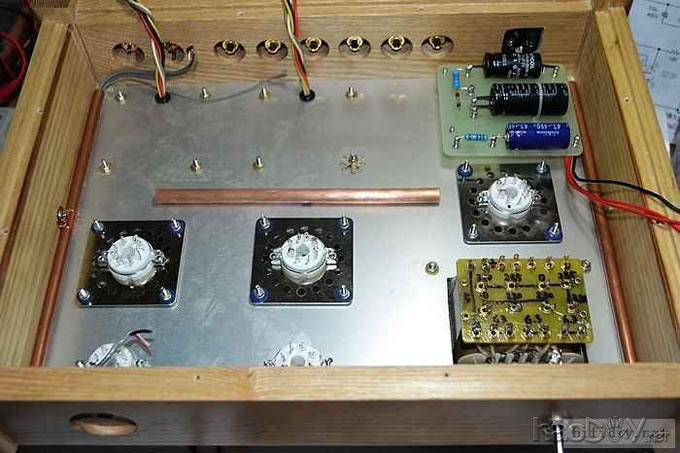

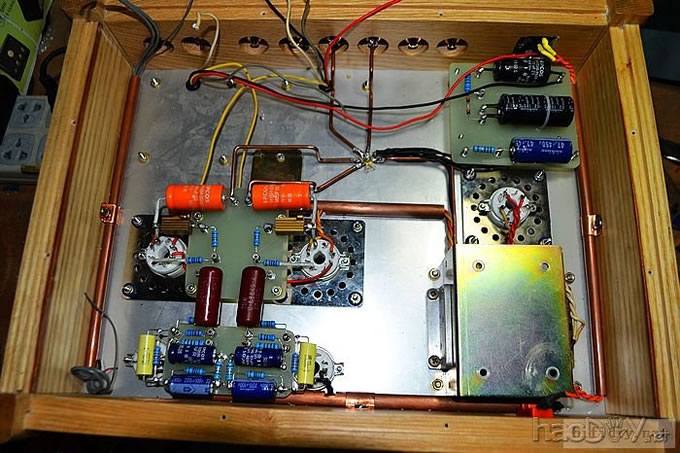

最后的整体进度 改天连线

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

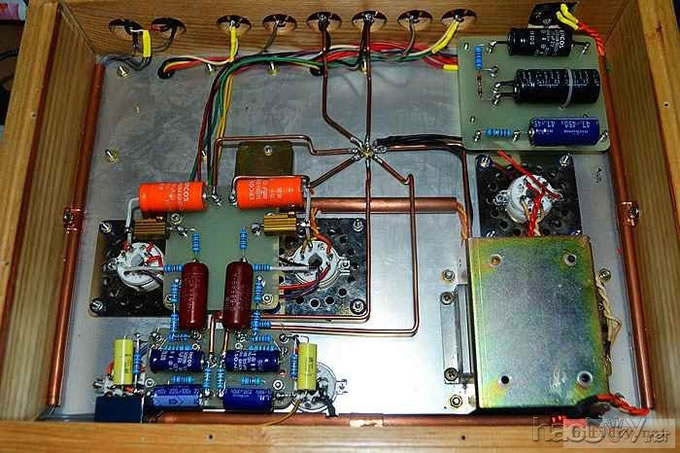

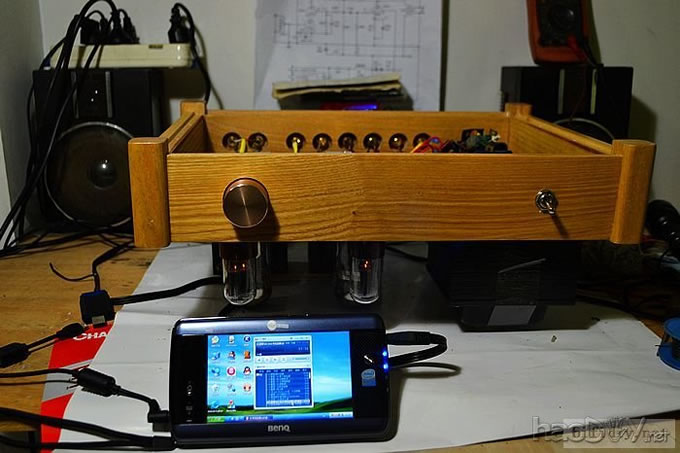

整机连线基本完成  线线不是很整齐 纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作  晚了 明晚再战
下一步 准备仔细检查N次 最后套上扎带

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

检查整机连接无误 通电试机 除了一次性开声 什么坏事都遇上了 整流管打火----提心吊胆  电流声----一米开外都能听见
只能一步一步解决

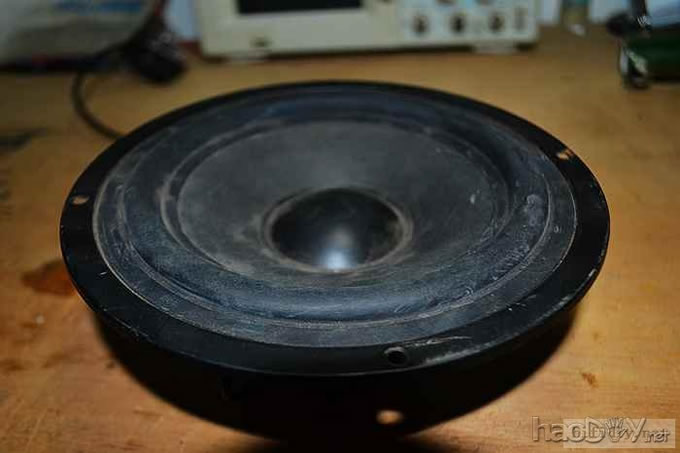

炮灰喇叭

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

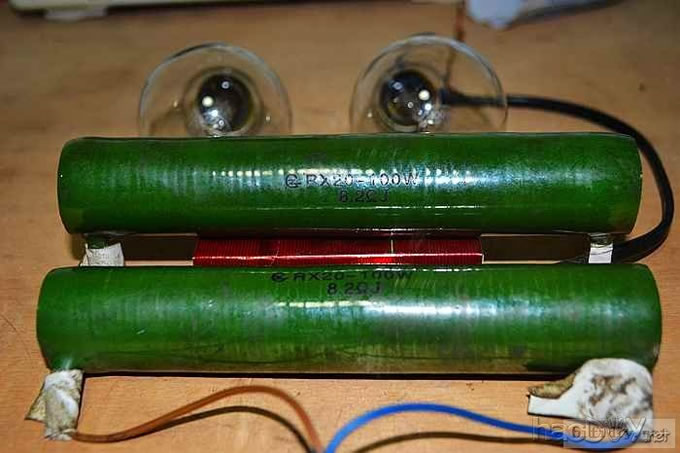

原来修机器的8.2R 100W假负载电阻

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



一次出声 整流管打火 交流声都遇上了纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



把第一级6SN7灯丝单端接地 交流声消失纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作 高兴啊 再接再厉 把6550的灯丝也这样处理
这下安静了 夜深人静时 音量加完 耳朵贴紧喇叭才能听见一点点杂音 平时无任何交流声 满意

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

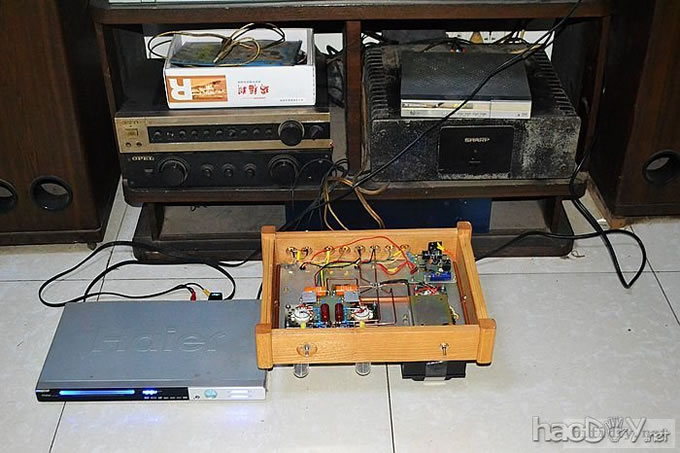

快乐的试听中

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

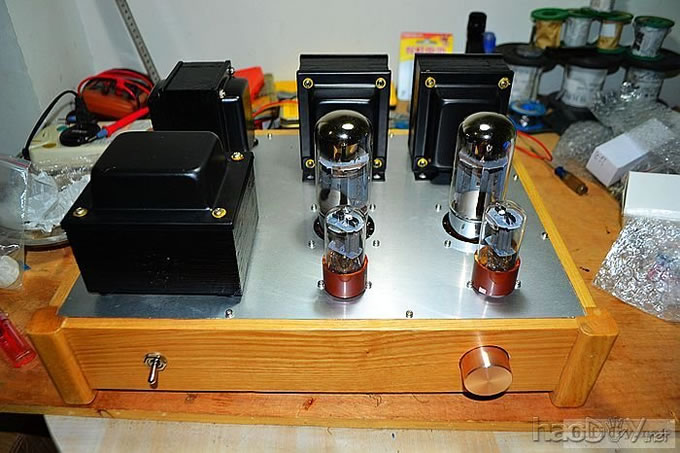

工作点还没调整 试听中 感觉还可以纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作



改用MID播放 效果不如DVD放U盘效果 低频力度 中高频的解析力都有一定近距离 看来电脑就是电脑 DVD就是DVD CD就是(此处省略N字)
各有所长啊 不知大家有没有同感

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

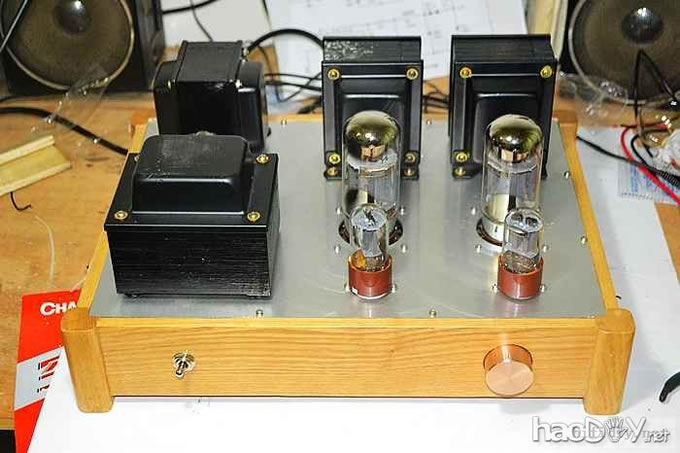

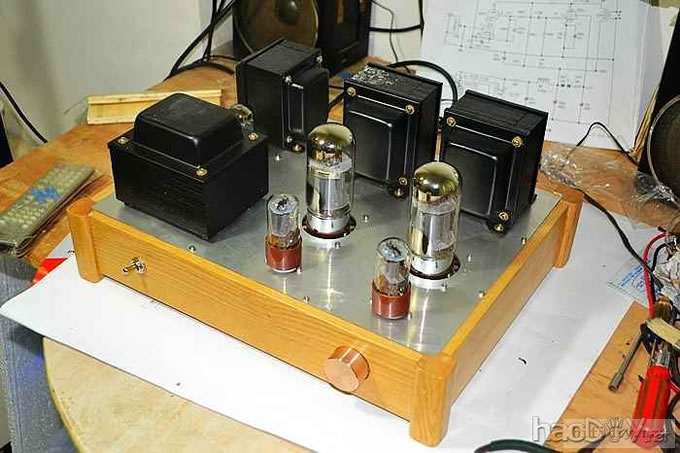

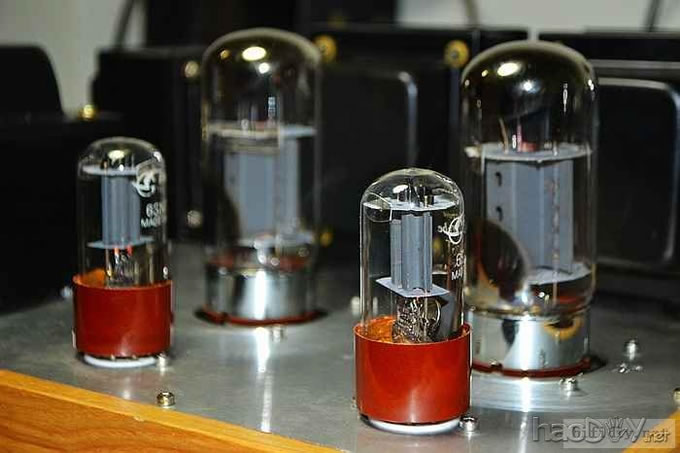

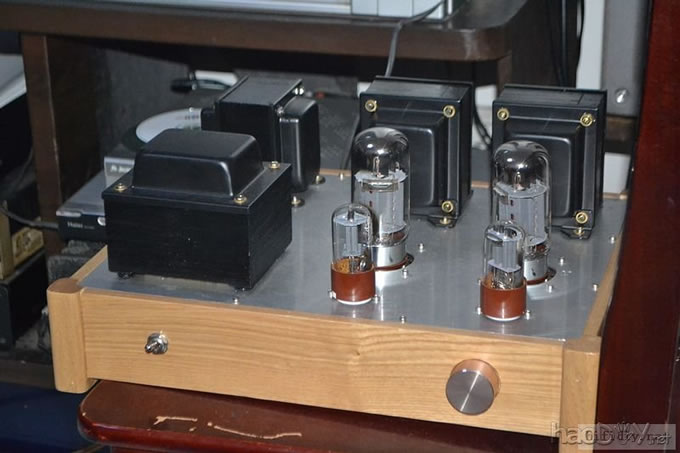

完工图1

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作


完工图2

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作


换个角度

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

音箱看了很多 最近迷恋上了全频了 今天看了5寸的Fostex FE126En  灵敏度高----93dB
不用分频器 损耗小 中音甜美 配10W左右的胆机应该很搭配的
尺寸虽小 但配上背负式号角箱体 加强了低频 整体应该不错的 音箱DIY论坛比较推崇 我也没试过 人云亦云嘛纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

谢谢wlf版主加精 混迹各种论坛多年 第一次被版主加精 高兴啊纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作 腰不酸了,腿不疼了,走路也有劲了,一口气上5楼,不费劲。。。。。。纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

玩笑归玩笑 来点正经的 胆机经过一段时间煲机 感觉越来越好 特别是人声 很入耳 这种感觉是原来的石机所没有的
偶的级别不高 平时也就听听流行歌曲口水歌之内的纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作  反正觉得自己喜欢就行  这个挺合胃口的 接下来米就哗哗往外流纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作
一口气买了CD--SONY二手  高灵敏度的音箱--配合胆机需要 91dB(其实是自己需要纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

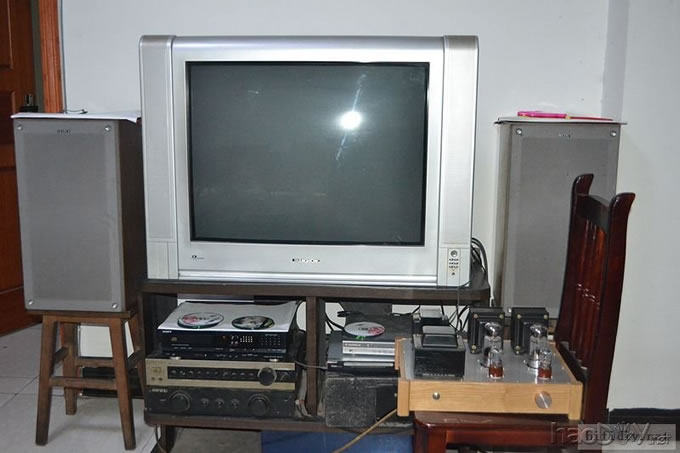

机机工作中
纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

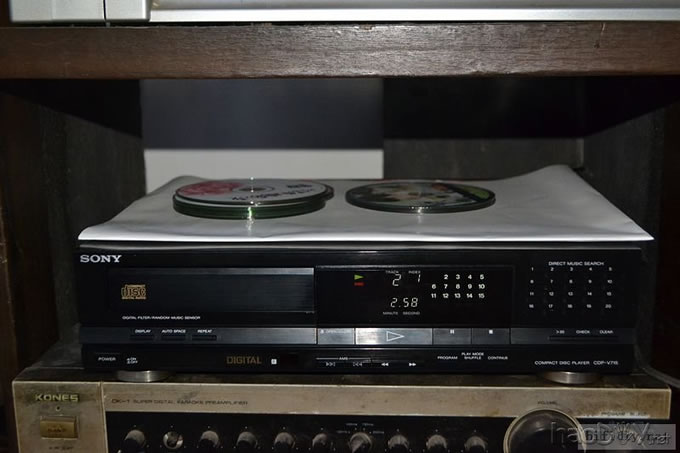

新买的CD

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作

快乐试音中

纯二与纯新手,菜鸟也发烧6sn7+kt88(6550,6l6,6p3p)单端胆机制作
