用心打造6sn7+el34+FU5(805)电子管单端胆机

时间:2012-10-17 15:27来源:hifidiy.net论坛 作者:天狼 点击:

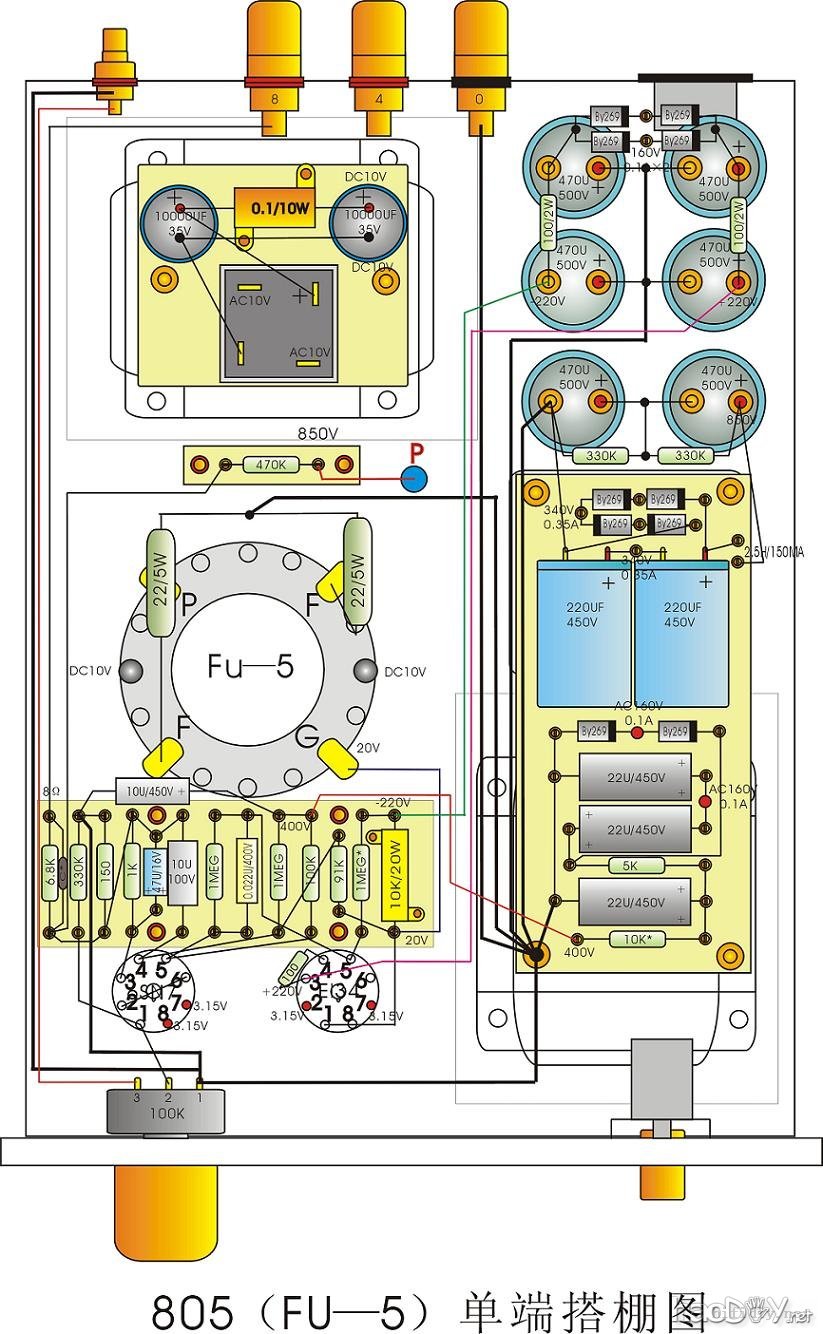

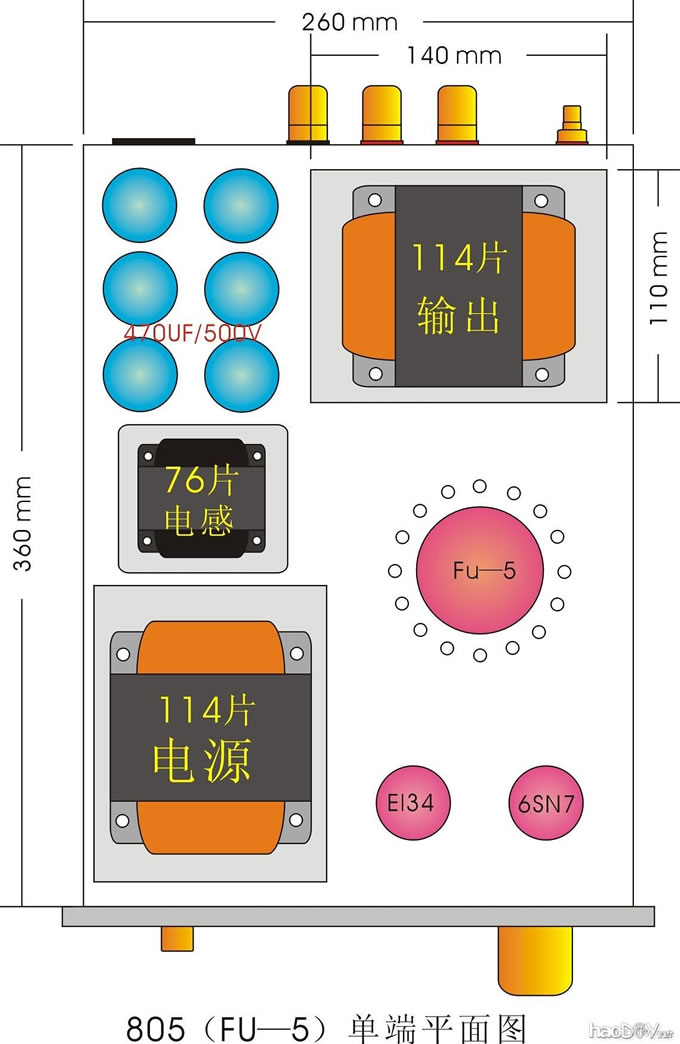

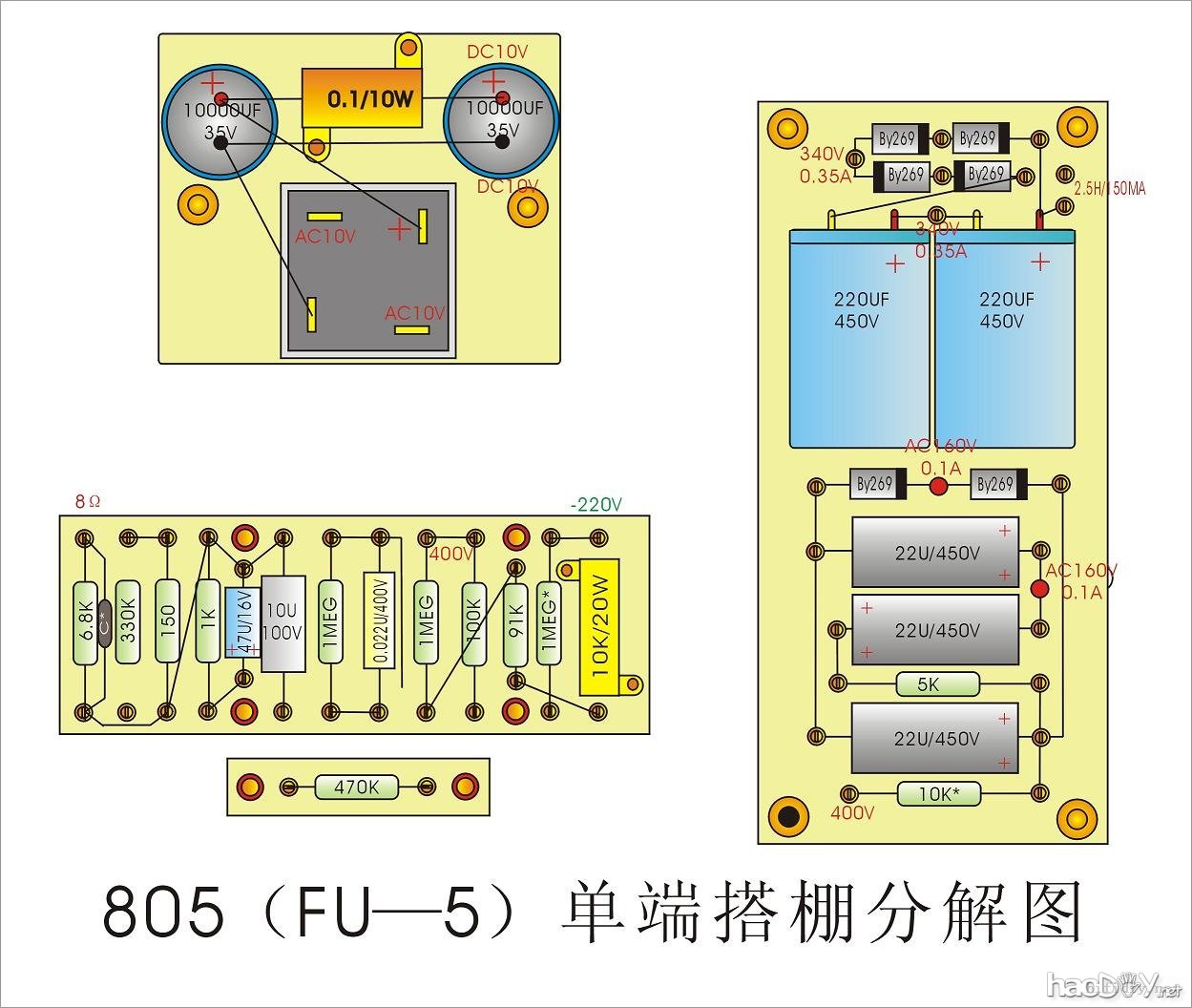

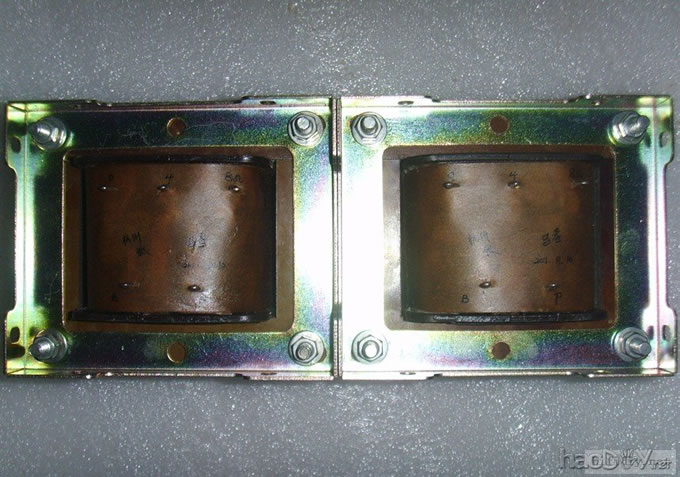

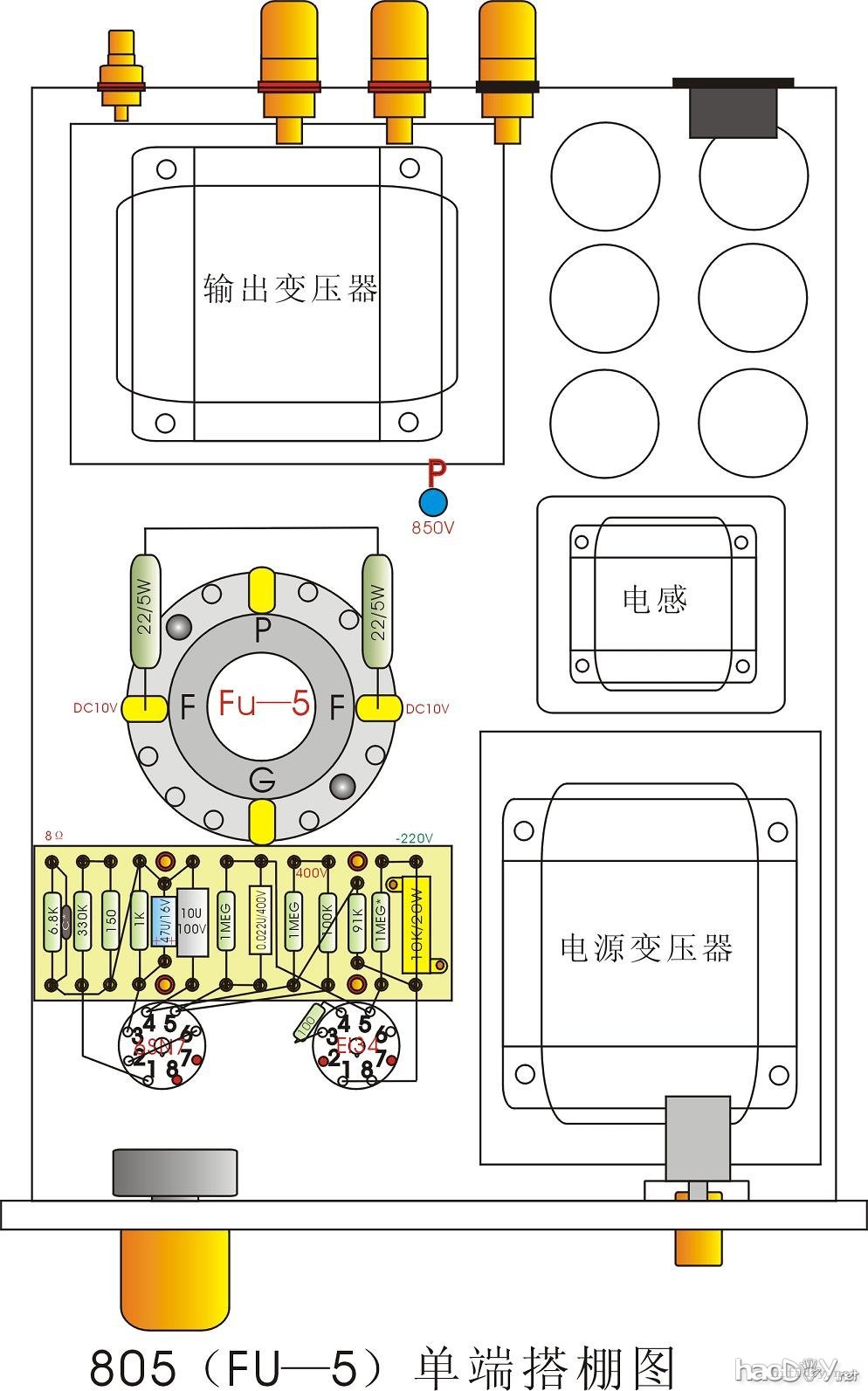

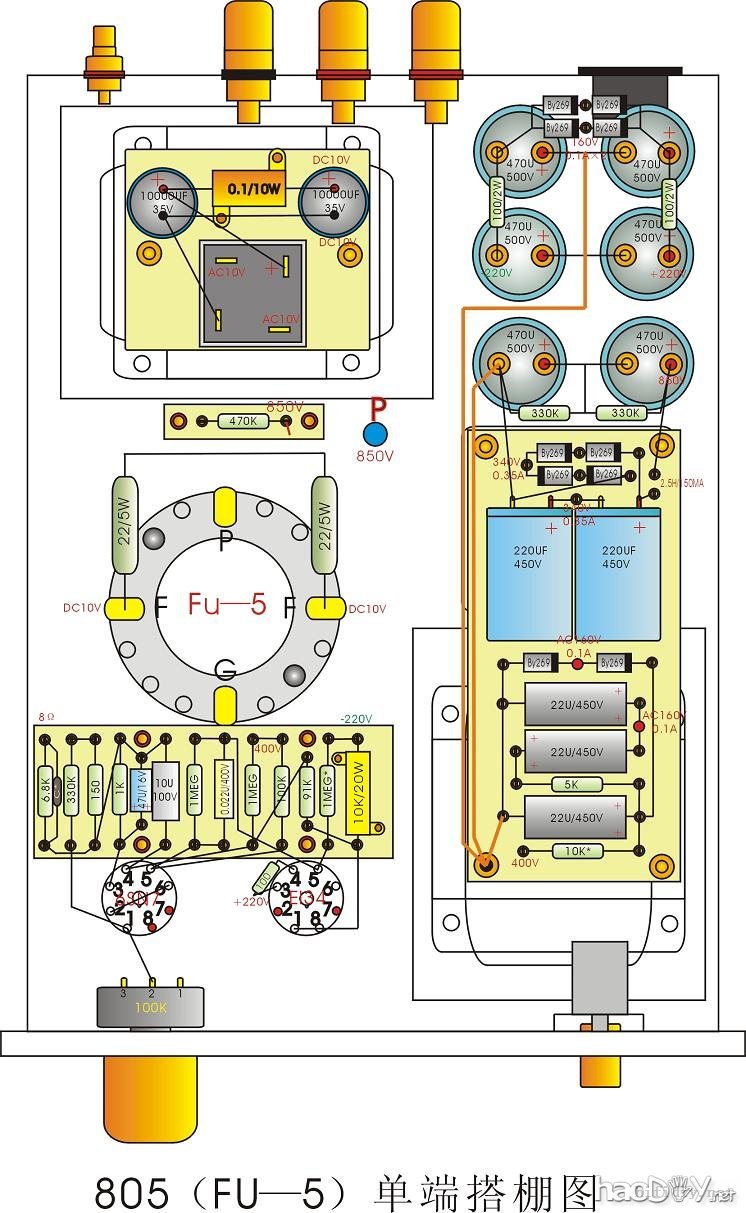

先为FU5单端做点准备工作。不再为DIY机箱纠结。用TB现成机箱(365*280*60)买回来自己开孔。零件已经基本到位。 805(FU5)单端平面图.jpg (170.42 KB) 805(FU5)单端搭棚图1.jpg (198.47 KB) 805(FU5)单端搭棚图2.jpg (187.41 KB) 805(FU5)单端搭棚图3
先为FU—5单端做点准备工作。不再为DIY机箱纠结。用TB现成机箱(365*280*60)买回来自己开孔。零件已经基本到位。



用心打造6sn7+el34+FU5(805)电子管单端胆机




用心打造6sn7+el34+FU5(805)电子管单端胆机




用心打造6sn7+el34+FU5(805)电子管单端胆机






用心打造6sn7+el34+FU5(805)电子管单端胆机






用心打造6sn7+el34+FU5(805)电子管单端胆机

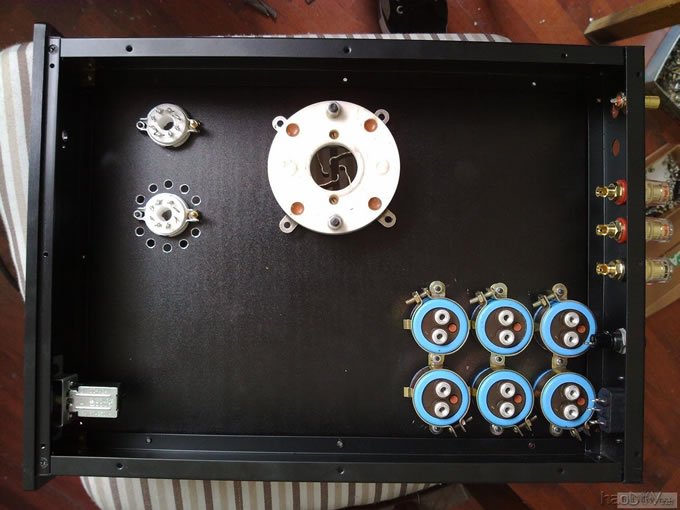

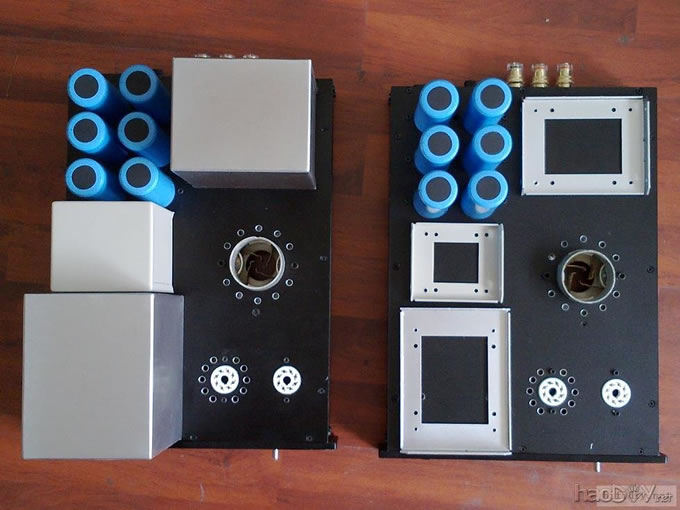

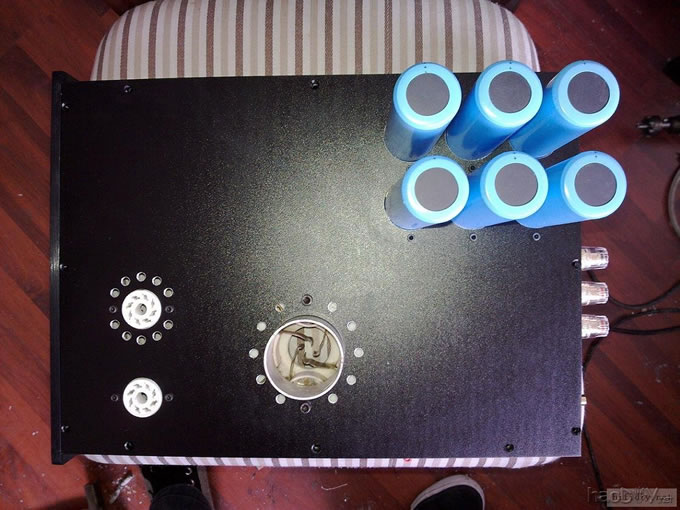

用心打造6sn7+el34+FU5(805)电子管单端胆机 用心打造6sn7+el34+FU5(805)电子管单端胆机 孔终于开好了



用心打造6sn7+el34+FU5(805)电子管单端胆机




用心打造6sn7+el34+FU5(805)电子管单端胆机

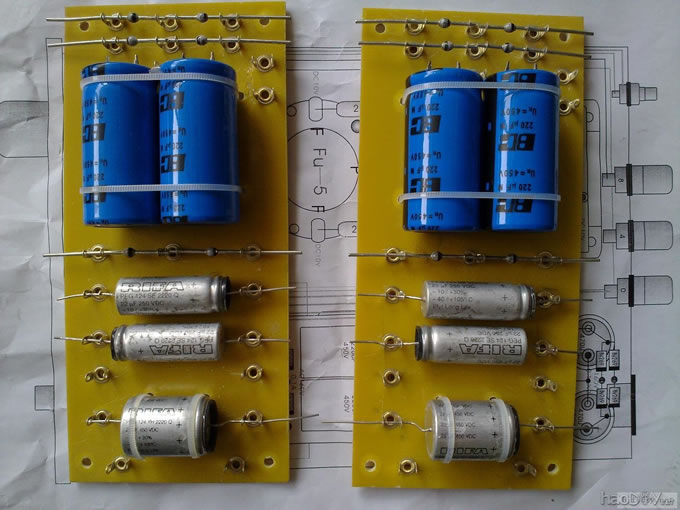

明天焊电源板



用心打造6sn7+el34+FU5(805)电子管单端胆机


继续
用心打造6sn7+el34+FU5(805)电子管单端胆机

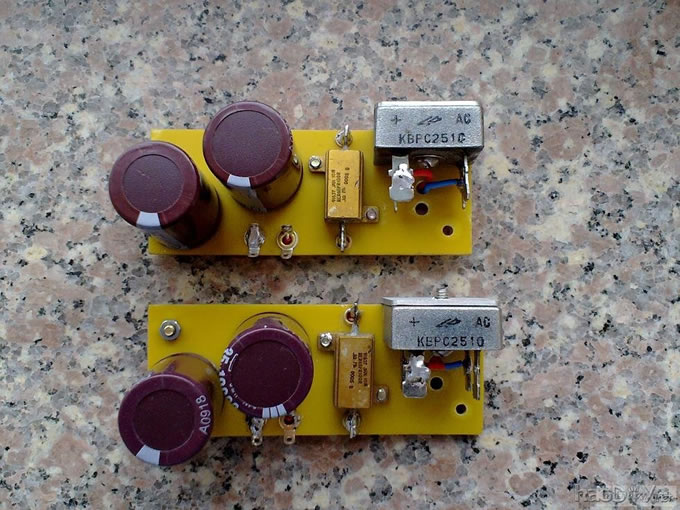

灯丝滤波



用心打造6sn7+el34+FU5(805)电子管单端胆机

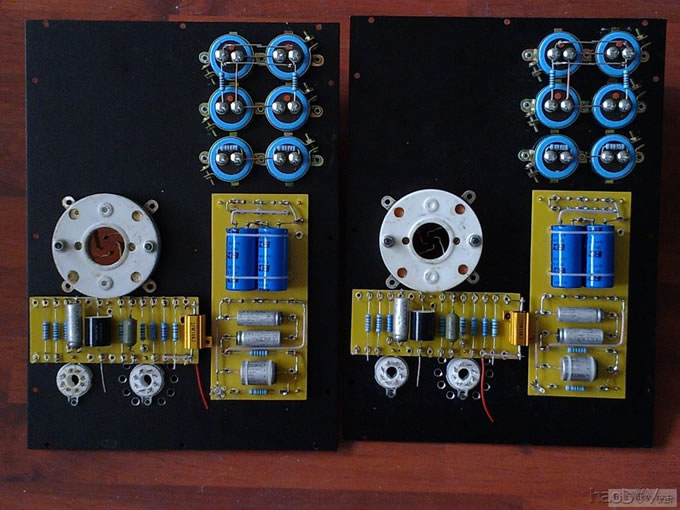

继续



用心打造6sn7+el34+FU5(805)电子管单端胆机


已经没活干了,等牛!!!!!!!!!!!!!!!



用心打造6sn7+el34+FU5(805)电子管单端胆机

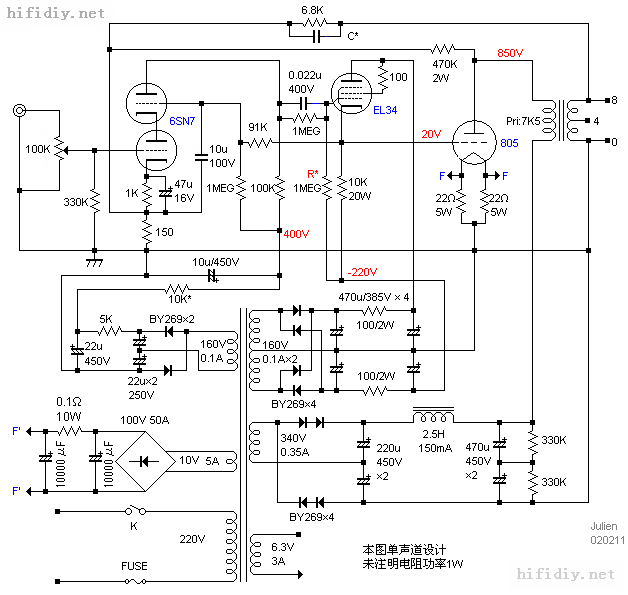

电路图:
用心打造6sn7+el34+FU5(805)电子管单端胆机





用心打造6sn7+el34+FU5(805)电子管单端胆机

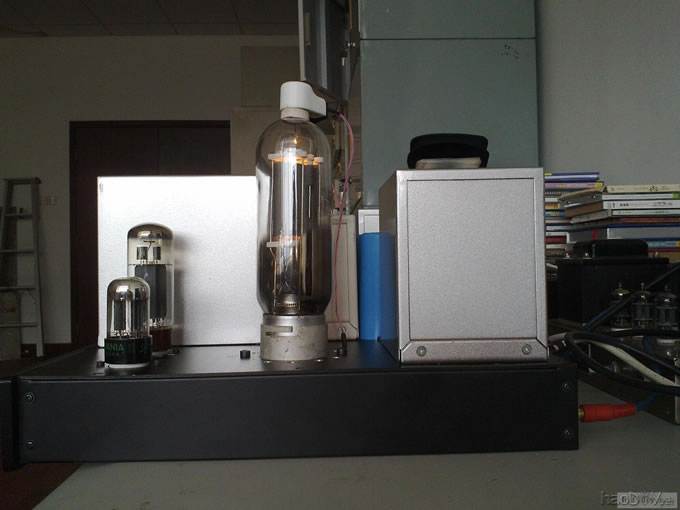

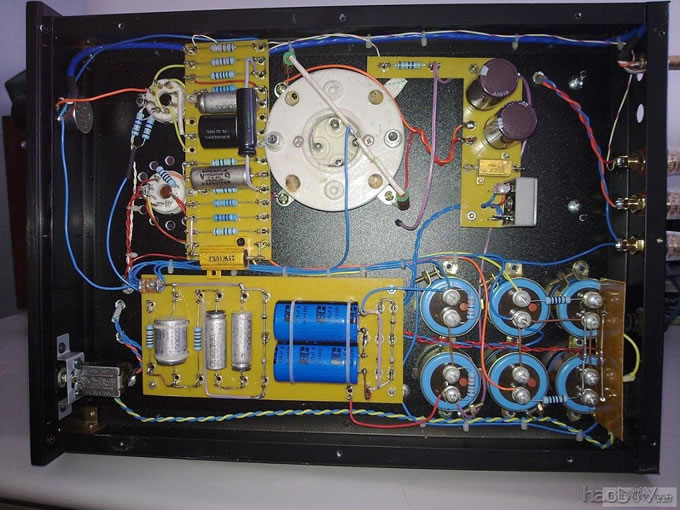

调试中



用心打造6sn7+el34+FU5(805)电子管单端胆机




感谢一直关注805的朋友;感谢J版主的热心指导;感谢吕公提供的牛。今天终于调试搞一个段落。
听感:频响宽、失真小、控制力强,对付大动态音乐非常轻松。对J版805有性趣的朋友值得一做。
制作注意事项:本图是采用分段独立供电,一定要用星型接地。耦合电容有条件用好一点,我采用的是V_Q0.047UF/1000V,这个电容对音色影响非常大。805的栅极电压一定要控制在20V.



用心打造6sn7+el34+FU5(805)电子管单端胆机




用心打造6sn7+el34+FU5(805)电子管单端胆机


用心打造6sn7+el34+FU5(805)电子管单端胆机

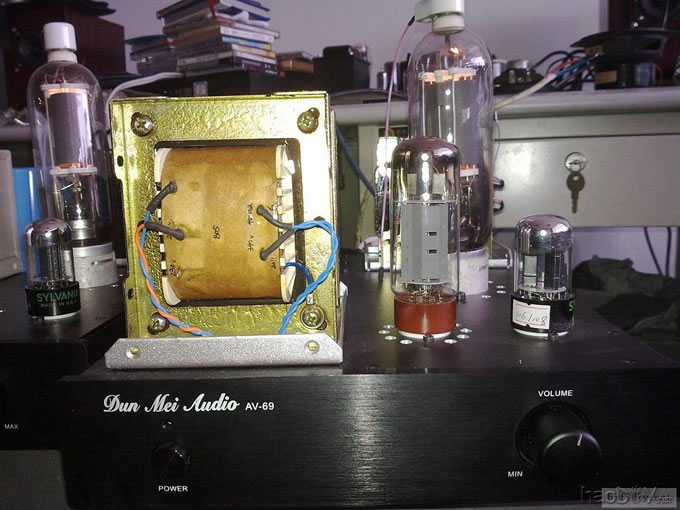

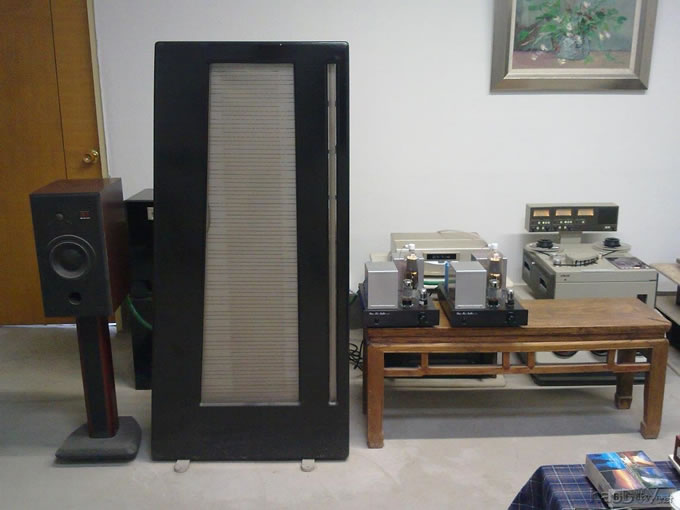

今天用805去推朋友的平板音箱,感觉声音出不来。这款音箱相当吃功率。但用805推美之声监听箱,美之声被侍服的服服帖帖。美之声监听箱是有名的难推。

用心打造6sn7+el34+FU5(805)电子管单端胆机
