仿制Audio Note KIT1 300b电子管胆机

时间:2012-08-27 10:19来源:未知 作者:admin 点击:
5.1期间制作的300B单端,原来的EL156不满意拆了,留下机箱的输出牛,采用AudioNoteKIT_1的线路。 这次制作得到了当地资深烧友的支持,从机箱底盘的加工,器件的准备,后期的调音,无不充满烧友们的一份热心。 这部300B功放在器件、底盘和规划准备好之后,
5.1期间制作的300B单端,原来的EL156不满意拆了,留下机箱的输出牛,采用Audio Note KIT_1的线路。
仿制Audio Note KIT1 300b电子管胆机

这次制作得到了当地资深烧友的支持,从机箱底盘的加工,器件的准备,后期的调音,无不充满烧友们的一份热心。
  这部300B功放在器件、底盘和规划准备好之后,这个机用了一天的焊接时间,从上午约8时开工到晚上9时完成,测量工作点,基本正确,开声了,初开的声音基本满意,很有300B的风格,由于工作了一整天,太累了,而且机器也要好好的煲,就休息。
  第二天,接上仪器,调整工作点,最后测试得这部机的输出不削顶功率为7.2W,输出交流声为6.5MV,这个有点大了,但在1米以上就听不到了,将就吧,继续进行听音吧。

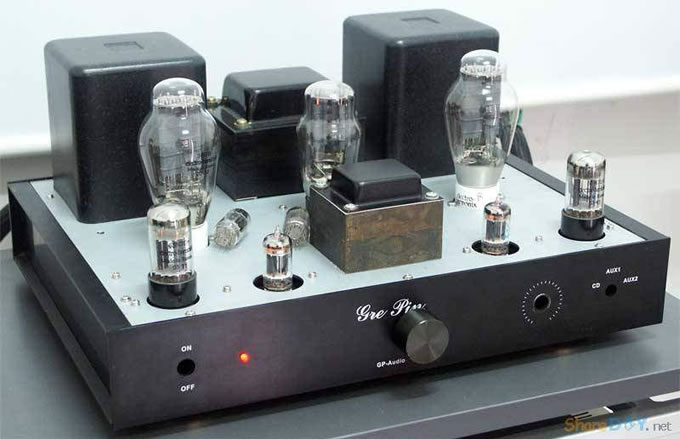

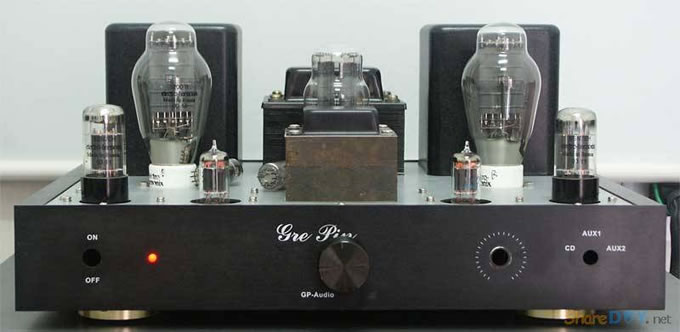

先上二个外观图,内部布线等拆机时再拍
仿制Audio Note KIT1 300b电子管胆机


世界名机Audio-Note Kit1
这是一款采用300B电子管做单端的套件,最基础套件售价折合人民币一万元左右。KIT1在香港广受欢迎,很多发烧友都以装制一台KIT1作为DIY生涯的终结
仿制Audio Note KIT1 300b电子管胆机

厂方地址为:http://www.audionotekits.com/kit1mk2.html




Audio NOTE KIT-1线路
仿制Audio Note KIT1 300b电子管胆机


电源:

仿制Audio Note KIT1 300b电子管胆机

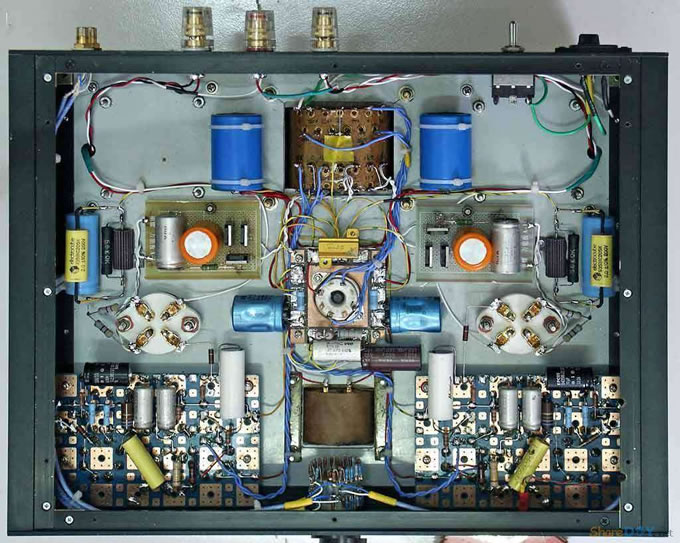

 内部布线图来了,经过几天调整,交流声现只有2.5MV了,过得去
仿制Audio Note KIT1 300b电子管胆机
