在早期 Craftsmen 未有正式規模開發擴音機，其某少數型號主要是由 RCA 和 Western Electric 授權， Craftsmen 其中的 C-500 和 C -500A 就是帶有西電特許的型號，是由 Sid Smith 親自設計， C-500 這型號正是 Craftsmen 家族中很重要的產品 圖 (1) 。

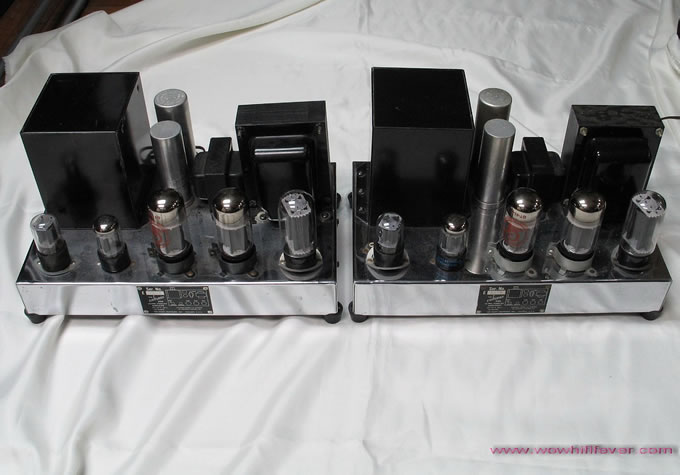

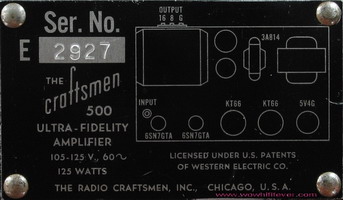

　　剛巧出現在筆者面前的 Craftsmen C-500 ，以年近六十高齡的老機來看，這對已算極級的靚仔樣貌了。 在機前面的名牌有分 “The Craftsmen” 500 或 500A 的字樣 圖 (2) 。另外， C-500 可在輸出變壓器外觀分辨其第一和第二代，第一代的 C-500 於 1951 年推出，輸出變壓器上端是光滑圓角的 Stancor ；在短短一年的時間 ----1952 年開始就由銳角的取代了光滑圓角的輸出牛；至於輸出功率方面， C-500 是 10W 輸出，而 C -500A 則有 15W 輸出。直至 1954 年有了超線性輸出牛， Craftsmen 開設另一個新型號名為 C-550 ，在超線性 UL. 輸出時有 30W ，據知 C-550 已不再是 Sid Smith 經手了，因為 Sid 已於 1954 年的夏天離開了 Craftsmen 公司，隨即由 Bob Grodinski 全權負責擔任設計工作。 Craftsmen 這三款機 C-50 0 ， C -500A ， C550 同是威廉遜式線路，功率管同是採用英國的 KT-66 圖 (3) ，不同之處是 C-500 和 C -500A 的功率管 KT-66 用假三極接法 ( 用電阻將屏極部份電壓引到簾柵極 ) ；而 C-550 則用了輸出牛的線圈抽頭接法成了超線性類 UL. 的工作；用者可因應各有些不同，就有了相應不同的輸出功率和聲音的選擇了。




圖(3)

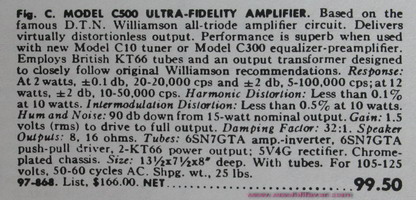

　　Craftsmen C-500 後級機身體形雖算不上魁梧奇偉，但卻見巨大無比的輸出牛聳立在機頂部，它還要比電源牛的體形大出了很多 ， 以 10W 或 15W 的輸出功率來看 ---- 有點誇張； 還有當時美國機竟指明使用英國的 KT-66 ， C-500 真是 不惜工本的重頭製作。在 1953 年單一聲道的售價是 99.5 美元，一對 C-500 就要索價 199 美元了，相等於單一聲道的馬蘭士 2 在 1955 年的售價；也差不多於一般市民一個月的薪金了。在古董膽機中， C-500 的特性頻率特別卓越 圖 (4) ，在 2W 輸出時± 0.1db 20~ 20KHz ，當在± 2db 時由 5~100KHz ，若在 12W 輸出± 2db 也可達 10~50KHz ，在膽機來看它在 10w 接近頂峰輸出功率時，可以少於 0.1% 的諧波失真已是十分超卓的表現了。

線路分析：

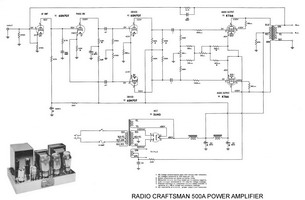

威廉遜式線路在古董機是非常普遍採用的，線路架構是主要基礎，而電容、電阻數值、物料和輸出牛可因應不同生產擴音機的廠家按自己口味作適量的調校，就有了各自不同的聲音個性了。筆者早前已討論過不少機種同是用威廉遜式線路的，因此本文不再累贅重談此線路架構。現時附上的線路圖是 C -500A 可供參考 圖 (5) ，主要放大部份 C-500 和 C -500A 大致是相同；它們有不同之處是電源部份。

C-500 是用 5V 4G 旁熱式整流膽，電源牛是 Stancor 兩組 380V 高壓繞組，當 5V 4G 整流後隨即用 4uF 600V 油質電容濾波，然後再經 choke 作π形濾波供電給輸出牛與功率部份的 KT-66 。 C -500A 的整流管是 5U4G ，看電源牛的次級高壓繞組是 550V × 2 ；比起 C-500 所用的電源牛高壓組為高，原因就是 C -500A 在整流管輸出與 choke 之間沒有使用電容濾波，預計了這 choke 消耗一部份斷續性的直流與電源潛伏的雜訊，並遏止了電源瞬間的虛電壓波峰，是比較穩定和好聲的電源處理方式。




圖(6)

再談 C-500 在 Choke 之前採用低容量的 4uF 600V 的電容濾波，也是好聲的可取方式。若在兩者電源對聲音的比較， C-500 音色甜美可人； C -500A 對重播樂器的真實感來得稍為明朗。至於 5V4G 和 5U4G 的比較 圖 (6) 由左起 Sylvania 5V4G ，中間是 RCA 5U 4G ，最右邊的是英國 GEC 5U4 ，它們同是 5V 燈絲供電，除了 5V4G 是旁熱管和 5U4G 是直熱管之外，它們因應膽本身的內阻，在同一電壓和同一輸出電流之下，其輸出電壓效能也有不同。假定它們同是在 100MA 之電流輸出時： 5U4 有 44V 的電壓降，而 5V4 則有 25V 的電壓降。燈絲電流： 5U4 是 3A ， 5V4 是 2A ，所以若將這兩款整流膽互換使用時，是應留意其特性之分別。

另外，可比較 C-500 和 C -500A 第一級的 choke ，安放在機頂與輸出牛與電源牛之間， C -500A 的 choke 體積是比 C-500 的為大，因 C -500A 是預計一定電能消耗在這 choke 之間；而 C-500 就將 4uF 600V 油質電容和 Twist-Lot 濾波電容同是安放在機頂在 choke 的旁邊 圖 (7) ， C -500A 的濾波電容就是放在機底內部。

量度輸出功率：

在未試聽之前，先用示波器測試波形和工作狀態 圖 (8) ，在 1KHz 的正弦波和方波 ---- 波形極之良好，方波有適量的凌震對於重播音樂的空氣感比較有利。量度輸出功率，擴音機的喇叭接線必須上 8Ω /50w 電阻作負載，然後漸進調高訊號產生器，在示波器上觀看正弦波的上和下波在最高波幅時，剛好正弦波未削波之時所量得的 AC 音頻電壓是 10V ，以歐姆定律公式計算功率 P = 電壓 V 平方除以電阻 R ， 100V ÷ 8 Ω =12.5W ，這 Craftsmen C-500 由廠方提供的特性規格是 10 W ，而我們量得 有效值 RMS 是 12.5W 就當是 bouns 好了。

量度負回輸：

有不少讀者曾問量度負回輸的方法，我們可先假設或設定這擴音機在未加設負回輸之前的輸出是 0db ，例如筆者用音頻微伏器 TRIO Audio SSVM ，以 1V 的滿度是 0db 。先抽離負回輸電阻，調校訊號產生器 ---- 令擴音機的輸出是 0db ，然後再接回原有的負回輸電阻，但必須保持固定訊號產生器的輸出，這時間立即見 Audio SSVM 的指示回落到約負 15db 之處，因此就測得這後級的負回輸量是 15db 圖 (9) 。

動手術：

這一對 Craftsmen C-500 來機時，內部的交連電容已被更換了美國古董油質電容 West-cap 和 Sprague 圖 (10) ， 比起 Craftsmen 慣常用的 Sangamo 或 Good All 或臘包裹電容 圖 (11) ，在音色與音效方面 West-cap 和 Sprague 這等金屬殼電容就明顯高班，音頻闊度、空氣感和速度都是優勝的，對於下一手的買家就可算是賺了！

放大部份有某些較嚴緊要求配對與及重質的電阻，必須加以注意的，看線路圖 V1/ 6SN7G T 的第二級是分相部份，屏極和陰極電阻同是 22K 。 V2/ 6SN 7GT 推動級的 4 只屏極電阻 100K 。每一聲道的一對 22K 和一對 47K 須在 5% 以內誤差的配對。在線路圖看這推動級的屏極電阻，上波和下波的屏極各別用了兩隻 100K 並聯成為了 50K ， 50K 就當作 47K 用 ( 通常古董電阻是沒有 50K 這數值 ) ，按慣常見的威廉遜線路是一隻 47K 2W 。並聯電阻是增加其功率值和隱定度，如果用兩隻 100K 並聯成了 50K ，就等於一隻 50K 2W 的功率，可由閣下自由決定。這一對 C-500 其中一台是用了兩隻 47K AB 碳電阻是可接受的 圖 (12) ，但另一聲道則用了新造的電阻 圖 (13) ，這樣就令到兩個聲道的音質不同，必須將不合時代的電阻更換，儘量令其兩台機物料相同。還有，最後就是左與右聲道的零件配對；最易影響增益放大的電阻是回輸電阻 5.1K 和第一級 AF 級放大的陰極電阻 470 Ω， ( 請注意，這借來的線路圖誤將 470Ω弄錯成 470K) ， 5.1K 和 470 Ω組成負回輸線路，必須將左與右聲道的 5.1K 和 470Ω各別在 5% 以下誤差的配對，否則就易令其左右聲道音量不平衡。 (责任编辑：admin)
