韵味十足的6n1+6p3p 25W推挽胆机后级

时间:2012-08-30 11:45来源:未知 作者:admin 点击:
想不起第一次冲动想做个胆后级是什么时候的事情了,只记得每次都是让输出变压器给吓回去的,于是后来每次想到胆机,总会觉得那是一个离自己很远的东西,总觉得要么是最后攒笔钱买个贵的,要么一直只是收集些电路,听听别人的感受过过干瘾。 而后陆续在胆艺轩
想不起第一次冲动想做个胆后级是什么时候的事情了,只记得每次都是让输出变 压器给吓回去的,于是后来每次想到胆机,总会觉得那是一个离自己很远的东西, 总觉得要么是最后攒笔钱买个贵的,要么一直只是收集些电路,听听别人的感受过 过干瘾。
而后陆续在胆艺轩上看到许多胆友的文章,那些简洁的电路和虽然简陋却充满 魅力的外形一次次点燃我心底的“屏辉”,让我感觉到那个夙愿已经渐渐接近了。

直到有一天偶然在一家音箱店看到了出售的输出变压器以及不锈钢的外壳时, 我知道是时候了。

第一步,先恶补一下。到胆艺轩、胆界、牛师傅、电子管放大器那收集一大堆 的资料,下载打印出。从什么是屏极到什么叫长尾倒相开始,前后花了一个星期左右。

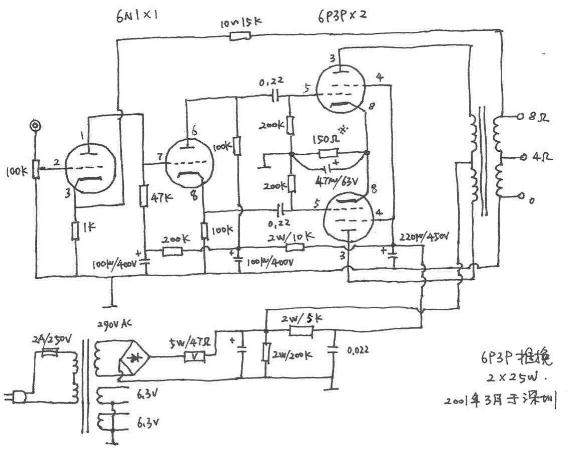

第二步,和别人交流。到胆艺轩的论坛,那里每天都热闹哄哄,开始潜在水里 看别人聊,不过瘾也插上两句。一次流露出想装台机器,就有一大堆的人鼓励和壮 胆,慢慢的,就觉得什么高压呀交流声呀调节屏流呀都没有什么神秘的,前后又是 一个星期。 第三步,选电路。百分之九十的胆友都是从6P3P开始的,我于是也选择了它, 担心功率不够,选择了推挽电路(曾有考虑选并联单端,但有次在论坛被告诉尽量 不要采用并联只好作罢),想机器的韵味浓一些,选择了PK倒相,最后在网上找到 了个教合适的电路,自己再修改了少许,又是一个星期。这段时间同时还在看收集 的资料,也是天天到论坛报到。

“一切复杂线路的胆机都是纸老虎”!2001年2月24日,我买回了机壳,变压 器、电位器、6N1、6P3P、管座、开关……接下来的两天,开始了收集元件的工 作,26日晚,膳罢、洗手、插烙铁----开工了。

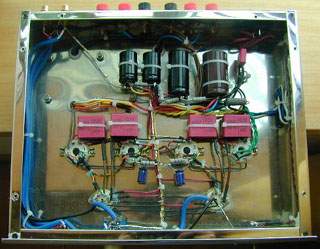

先安装好变压器和管座,开始的是电源电路,安装的时候没有用线路板,连焊 片都没装一个,所有的大元件都用绑线带绑在绑线座上,绑线座则是直接粘在机壳 上的。

韵味十足的6n1+6p3p 25W推挽胆机后级


然后是布灯丝线。灯丝用的是交流电,所以引线一定是要绞得紧紧的。起先是 按左师傅的建议用了漆包线,但由于操作不熟悉,外观(其实是“内观”)不好看, 最后还是改了塑胶线(实际试音时发现使用塑胶线的交流声比漆包线时稍大,但是 在全部完成后才感觉到的,在换回去又不容易,有点后悔!)。变压器有两个灯丝 绕组,于是准备一个绕组做前级,一个做放大部分,后来听了EL34版主的建议,改成一声道一个绕组,以避免的单个绕组功率不够问题。

下一步是布地线了,布地线有两个方案,一是选择几个电路接地点,附近的地 线都接在这些点上,然后再把这些点接到一起再一点接机壳;二是用一根粗铜丝上 锡,架在机器内(和机壳绝缘)所有的接地点都就近接在该“汇流条”上,然后将 “汇流条”一点接地。实际制作中选用的是第二套方案,没有粗铜丝就找了跟8号电 线,去了外皮,再浴上厚锡(直径4mm左右)。

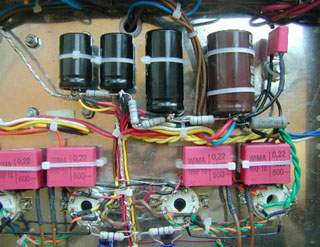

接下来就是安装元件了。胆机的元件都是搭棚安装的,因为没有固定的方式, 这里面的艺术性很强,坦白地说,我觉得高手与初哥的区别就是在这步体现出来 的。不夸张地说,仅仅看一眼搭棚飞线的数量,就可以大致知道制作者的水准,所 以在这个布置花再多的时间都不过分。接电容,交连电容用了四个WIMA的;电阻, 电源的电阻都是2W,音频部分用的是1/4W金膜,有可能会短路的地方都套上热缩 管,电源部分用红线,接地的用黑线,灯丝用橙绞绿,其余的用棕线,信号线和负 反馈线用屏蔽线,单端接地,所有的线都紧贴底板或粗地线,再用绑线带束好,音 频部分的接线尽可能短……由于最初就定位在“制作一个艺术品”的高度,步线的时候 使用了全部的解数,当年焊石机时的经验通通调用出来,简断捷说,经过三个晚上 的调整和步线,我的第一台胆机就这样诞生了。

该试机了,就象所有人都想急切地知道婴儿的性别一样,我也迫不及待想听听 我的作品的声音。

接上电源,打开开关通电,看着灯丝慢慢点燃(一个手仍放在开关上以便看到 情况不对时就撤),好紧张哟。电子管慢慢亮起来了,闪着迷人的光,可半天一点 声音都没有,奇怪,仔细看看,原来太性急了,还没接喇叭!!!

韵味十足的6n1+6p3p 25W推挽胆机后级


赶紧关机,抱来两个书架箱,又把客厅的DVD挪用了过来,接好线重新打开开 关,立刻充耳都是交流声!

先别急,想想我学过的资料,消除交流声的几个方法来着。先是一点接地,拿 一根电线接在“汇流条”上,电线另一端接机壳,再听,交流声小了一些,可还是很 明显,换了几个接地的位置,好象差不了多少。方案二,把把灯丝一脚接地,刹那 间立杆见影,交流声踪迹全无。记住了记住了,胆机推挽电路,灯丝一脚接地是交 流声的撒手锏!贴近音箱上听,有一个声道还是有点交流声(靠近电源部分的声 道),已经很不明显了;另外一个声道,把耳朵贴到喇叭上了,再把音量开到最大 都听不到丝毫噪音,信躁比只怕有1000dB吧,呵呵。

再打开DVD,放的自然是《民歌蔡琴》,当嘈杂的高音和混成一团的低音拥向 我时,我差点没把机器个砸了。 别急别急,我好象还忘了什么东西,是负反馈,我还没接呢。负反馈电阻选多 少好呢,本想选6K8,我觉得太深了,功率和瞬态怕受影响,选20K嘛又怕太少了, 就15K吧(实际最后定在10K)。紧张的时候终于来到了,我关小音量,咬咬牙,把 反馈线碰向管脚----轻松一下先,记得以前看别人安装三相电机,合闸之前都不知 道电机会正转还是反转(反转只要换一下任何两相的位置就可以了),安装工总要 喃喃自语说“是生男还是生女”,言下之意是如果正转就叫一炮打响,以后生小孩就 是男孩,呵呵这只是一个笑话,大家别太认真----反馈线接到管脚上,喇叭咯啦一 声后声音变小了些,然后再听到的蔡琴才是我日日夜夜朝思夜想的梦中情人。

我坐在书房里,听着那机器发出的声音变得越来越有韵味,看着温暖的胆管轻 轻闪着紫色的辉光,体会着每一个胆友在欣赏自己第一件作品时的苦涩和喜悦。

胆机只是一台机器,但凝结你的爱好、冲动、热情、辛劳、耐心、汗水、心机、 企盼、梦想和回报的机器里有只要你和你爱的人才能意会到的韵味和感动。而当你 还觉得这个愿望太遥远时,记住我说过的话----“一切复杂线路的胆机都是纸老 虎”!
