6h8c+6550电子管挽推胆机制作

时间:2012-08-30 17:09来源:未知 作者:admin 点击:
虽然只有一边声道,品相差点,但总算出声了,也积累了经验,收获还不错,终于体会到做蛋机的甜酸苦辣了...下一步找一个箱子做出一个完整的蛋机.在此谢谢给我或多或少无私帮助的蛋鸡前辈们比如gytube,1314,WE1610,7092大胆,大风车,liu2a3,EL34,无印良品LIE,车夫,黑
虽然只有一边声道,品相差点,但总算出声了,也积累了经验,收获还不错,终于体会到做蛋机的甜酸苦辣了...下一步找一个箱子做出一个完整的蛋机.在此谢谢给我或多或少无私帮助的蛋鸡前辈们比如gytube,1314,WE1610,7092大胆,大风车,liu2a3,EL34,无印良品LIE,车夫,黑嗓,FU33,drcy,梦想是个猪等等...只恨本人基础差,资质有限,未能尽得要领,还要继续努力!祝胆艺越来越兴旺,一天比一天好...

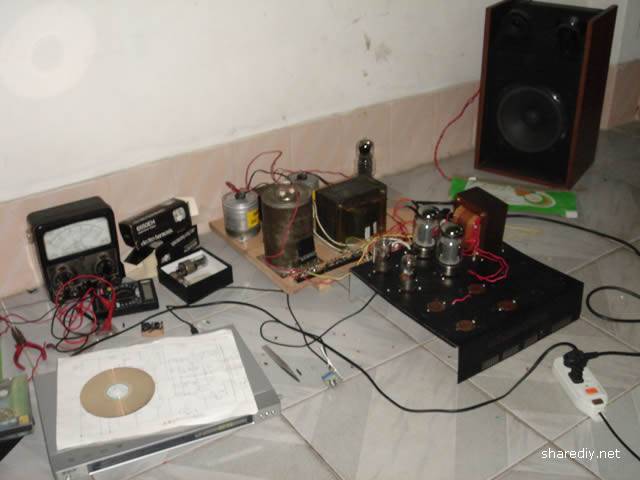

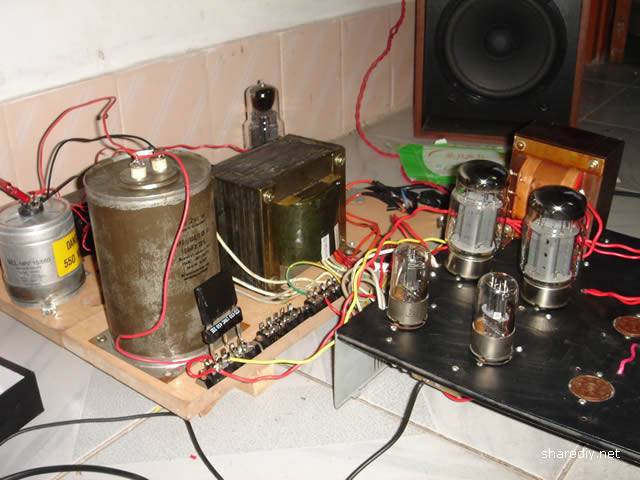

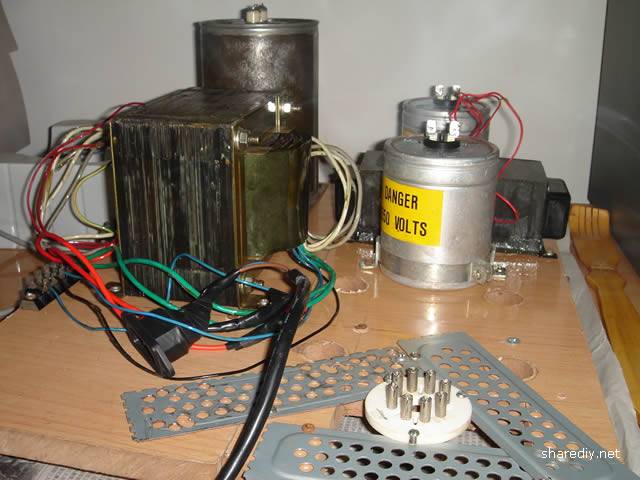

测试模板我是把我妹妹的旧录象单放机掏空了来做个临时的箱子的。本来想把我那台松下F55的壳子给做了(那台机子也是机械有问题,调一下齿轮的咬合位就可以用,估计是齿轮磨坏了,就是电源开关和进出开关的按钮塑料件都让我给拆了,那个还结实,但是最后还是舍不得,哈哈。。。输出牛是用西电铁芯绕制的 ,

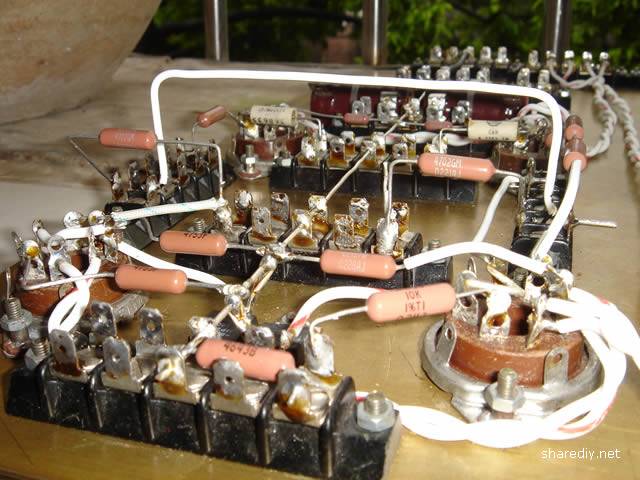

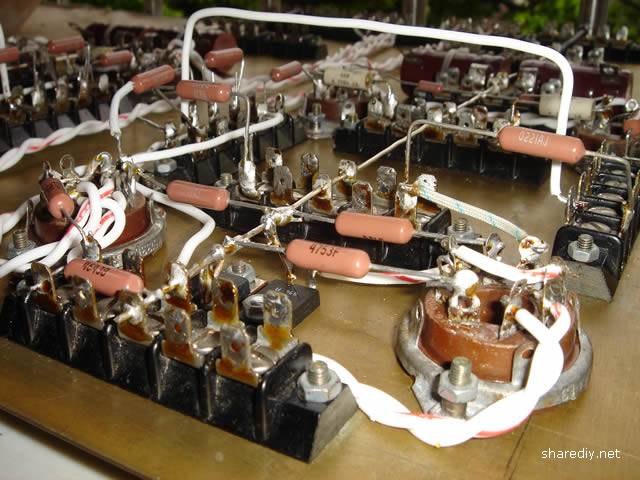

图中的西电八脚座全部用工业酒精泡了几天,然后用洗涤剂洗干净

6h8c+6550电子管挽推胆机制作

6h8c+6550电子管挽推胆机制作

6h8c+6550电子管挽推胆机制作

6h8c+6550电子管挽推胆机制作

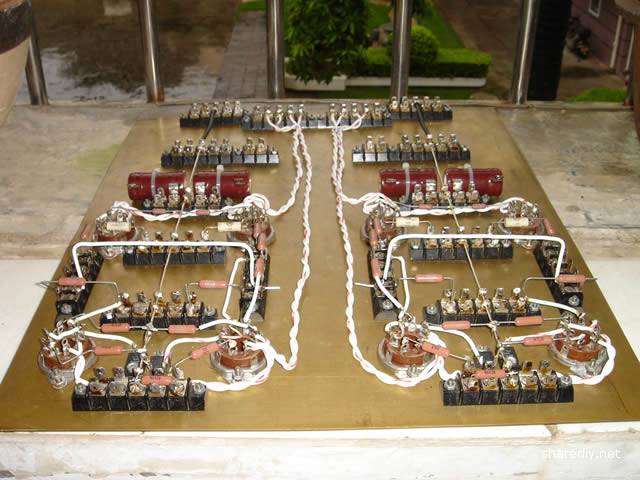

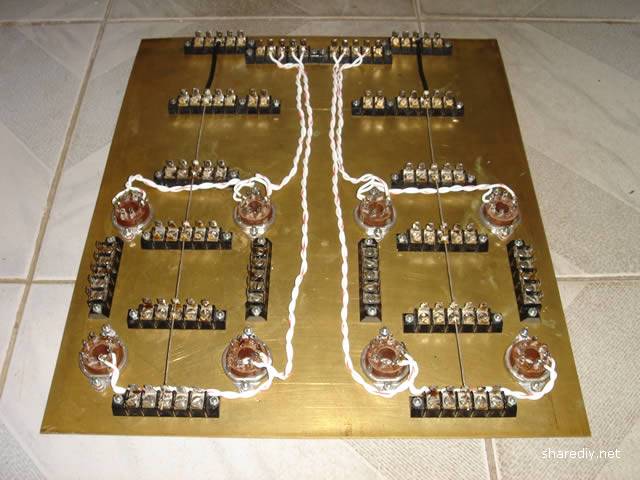

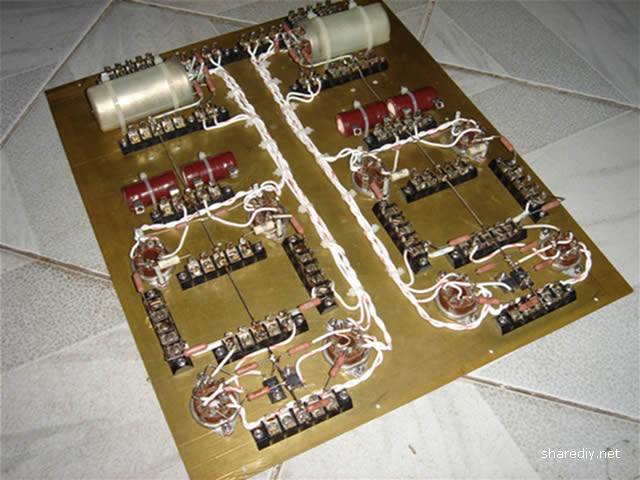

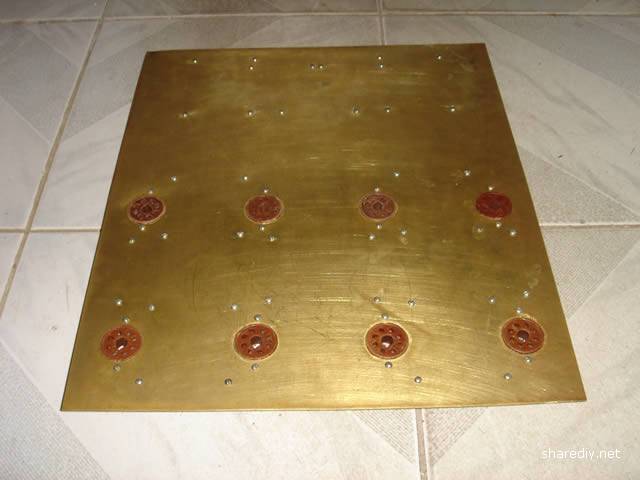

正式机器在街上的小作坊搞来的。工人一会说是青铜,一会说是青黄铜,我看有点象黄铜。打算做衬板用的,刚打好部分孔。
6h8c+6550电子管挽推胆机制作

6h8c+6550电子管挽推胆机制作

6h8c+6550电子管挽推胆机制作

6h8c+6550电子管挽推胆机制作

6h8c+6550电子管挽推胆机制作

6h8c+6550电子管挽推胆机制作

已联系到不锈钢加工的了,现在正在考虑是用底板用不锈钢板,木框做箱子(这个做出来好看点),或者直接用不锈钢折成箱子(这个因为技术问题,估计不是很完美),关于木框,问了几个木工佬板,量小的的不太愿意做,有一个似乎有意做,但是要算一算价格,都几天了没给我答复,也不知成不成。这边铝板不好找,全都是做铝合金窗的那些玩意,不锈钢也大多是那些做防盗网防盗门的玩意,看来大家做生意的都还是比较实际。

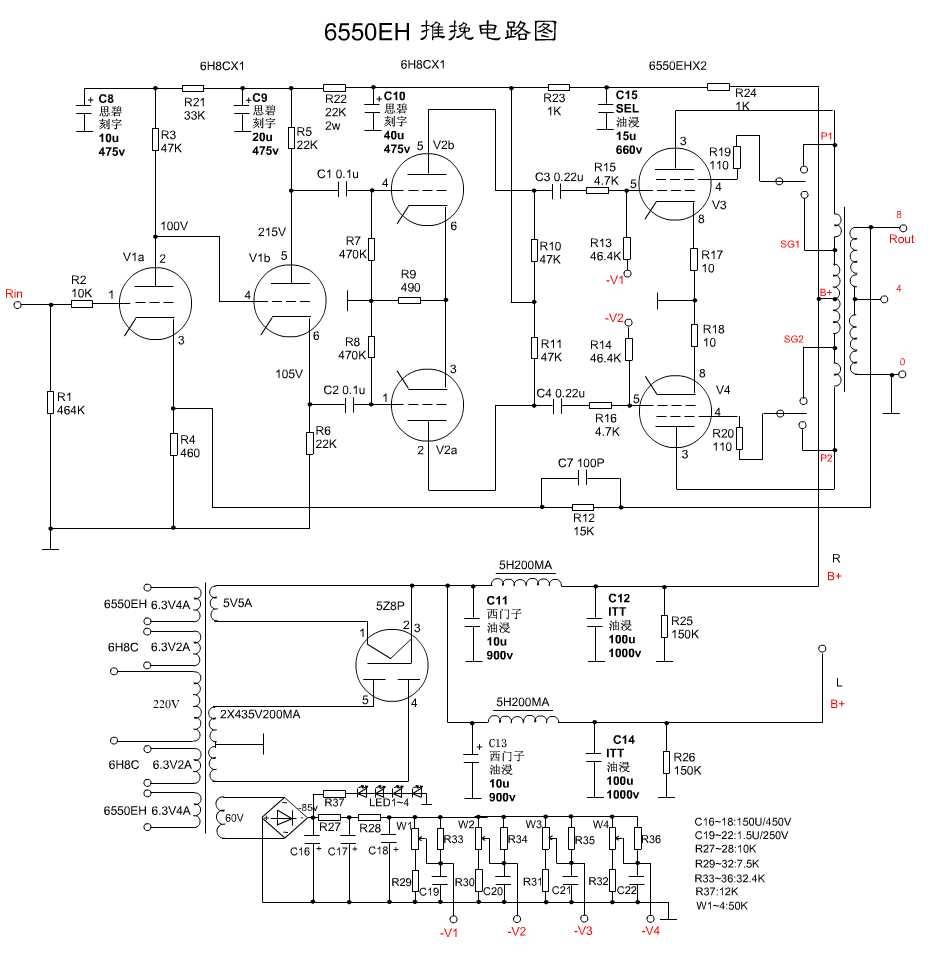

电路图
6h8c+6550电子管挽推胆机制作

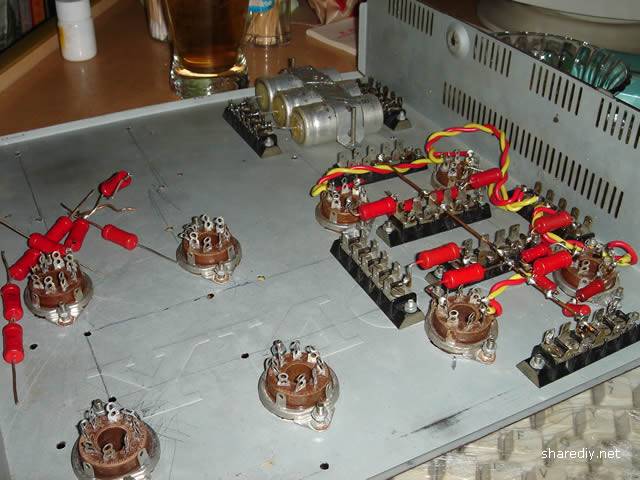

C3 C4,打算用西电的0.1U/1000V.是耦合专用的油浸,应属比较中性的,其它的还没有选择,试机再作决定了,计有英国陶瓷耦合0.015U/400V,西屋0.1U/400V,西电锡膜0.3U/400V,VQ0.1U/1000V,VQ0.22U/1000V,红威马0.1U/400V,原来试机时电阻用的是大红袍,普通电线,普通焊锡,自给偏压的,超线性接法,C1 C2用了西电0.1U/1000,用了VQ0.22的作C3,C4,感觉声音太厚,有点发蒙,高频比较弱,改三极管接法好点,最后还是决定弃用VQ,电阻用了DALE的,输入推动放大级阴极电阻用了家当的电阻,线材全部用了特富龙镀银线,和千住含银锡,电路也改成了固定偏压超线性和三极切换方式,估计高频会好很多.电容不合适的话再卖掉找别的电容啦,哈哈~~不好卖啊.
还请老兄多多指教一二. (责任编辑:admin)
