5687+牛推+845电子管单端后级胆机制作

时间:2012-08-29 21:47来源:未知 作者:admin 点击:
远离毒品,远离牛叔--------我与牛叔的不解? (序) 题目很奇怪。。哈哈,不过真的想远离。 (缘起) 认识牛叔源于我对845的钟爱。喜欢845没有别的原因,就是因为他漂亮,有电灯、取暖炉等多种用途。听人讲,看管型可大概了解其声音,见外观应知845雄伟,
远离毒品,远离牛叔--------我与牛叔的不解?
(序)
题目很奇怪。。哈哈,不过真的想远离。


5687+牛推+845电子管单端后级胆机制作



(缘起)
认识牛叔源于我对845的钟爱。喜欢845没有别的原因,就是因为他漂亮,有电灯、取暖炉等多种用途。听人讲,看管型可大概了解其声音,见外观应知845雄伟,有气势,声音均衡,当然这都是八卦之说。我这人性子急,找了一个论坛上的师傅就做了一整套845的牛,输出牛一对,电感两对,高压牛一只,灯丝牛一只。自己设计了2A3推动845的电路,一口气花了几天的时间就在一个架子上搭建了起来。看着845的亮光,心里满心欢喜。然音响毕竟不是用来看的。听感高不高,低不低,一片含糊,还不如以前所作一台el34。


5687+牛推+845电子管单端后级胆机制作




(寻觅)
大失所望之余并没有放弃,四处网上寻觅,在中山牛魔王论坛驻足良久,见这里商业味很淡,大家都在聊天品评,更像一个快乐的大家庭。再仔细一看,才知这里藏龙卧虎之地。短消息询问牛叔,耐心给我讲解了845的推动。立刻定下推动牛一对,决定采用牛叔的5687牛推845线路。



5687+牛推+845电子管单端后级胆机制作

5687+牛推+845电子管单端后级胆机制作




(初尝)
第一次拿到牛叔的牛,两个字来形容:精美。上机一试,果然,含糊的低频,解析力都大有提高,然细听良久,还是不满意。难道牛叔的线路还是不行,牛还是不行?思考再三,眼睛锁定在了输出牛上。一狠心,一咬牙,一跺脚(牛叔牛好价也高,哈哈),又一对巨大,精美的输出牛上到了机器上。哗,这次真的不得了。声场,凝聚力,解析力,中频厚度,原来一对1000多元的破kef coda箱可以发出这种声音。当时在场有两位同好,每次转型都请他们过来听下,都对这对输出牛赞不绝口。


5687+牛推+845电子管单端后级胆机制作



(再试)
同好走后,一个问题浮现出来,难道那个推动牛无甚大作用?已是深夜,仍干劲十足,把原来的2A3推动又换了上去。虽比以前大有进步,然干,瘪,腿软这几个词仍然无法从这套系统上移开。才深深明白推动牛举足轻重的地位,第一次换上推动牛,由于有输出牛的制约,所以变化并不是很大。换上好的输出牛后,推动牛的力量完全发挥了出来。人无法满足-这可能就是人类进步的力量。这里我要控告牛叔,跟我提到了电牛的作用,使我原本已经动摇地心更加坚定。春节期间,华宇休息,经过漫长的等待。牛叔的第3对女儿又落户大连。两位朋友与我一起做了单声道,开声既有不俗的反响,线条感,低频冲击力都有很大提升。

(功成)

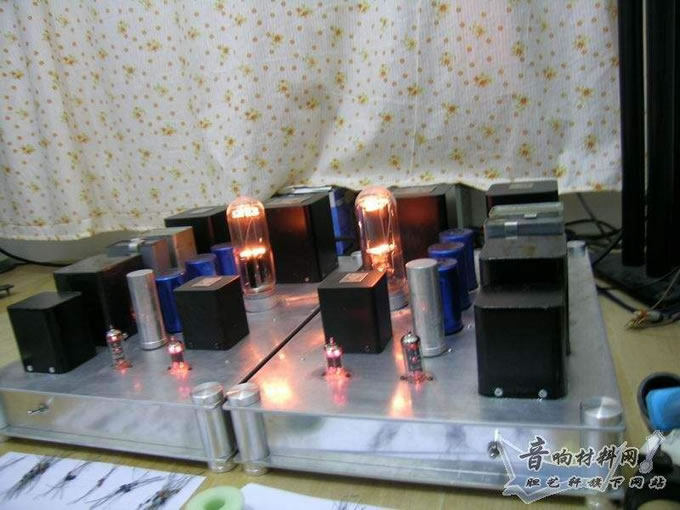

两个声道都装好调试好后,昨日,又约上3位同好,并搬上一对朋友一直耿耿于怀的惠威M1(哈哈,不要看不起这个箱子哦)一起来听新机(与其说听机,不如说是来赏牛,因为机器中除电源部分只剩下两颗电阻,一个电容)。期间折腾cd机,cdm4转盘,光驱好久,为了找个好的音源,无奈手中两个cdm4光头都不好用,最后用了一个键伍的cd作为转盘后接pcm63解码器。诈一听,居然有点问题,低频控制力太强了,速度太快,一点余韵都没有。不爽。我提出去掉5687阴极电容。没什么作用。我又提出换阴极电容(我提出的真多,自己表扬下),从裤兜里掏出一对莫洛力纸筒电容。哈哈哈,偷笑忍不住变成大笑。原因有三:1。此电容我一直视为宝贝,没有看错。2。机器已经达到一定水准,更换零件已经能明显听出差别。以前换得再多也没有变化。3。机器太满意了,那些词语我就不往上堆砌了。。




5687+牛推+845电子管单端后级胆机制作
5687+牛推+845电子管单端后级胆机制作
5687+牛推+845电子管单端后级胆机制作



(续言)
在来说说惠威M1。此箱灵敏度较低标称86db。朋友对此箱子非常不满意,欧博晶体机,300B都不能将它推好。然此箱子昨天表现确实令大家大跌眼镜,除了5寸低频的量不足外,其他竟没什么太可挑剔之处。才明白,这东西大家都批评他,是没有用好的功放来推,有点像单拿,要比箱子贵3倍的才能推出效果来。然并不推荐此箱子,毕竟不能跟单拿相提并论,说起单拿,很想换一套,相信845推动单拿应能有好效果,破除单拿胆机杀手的称号。哈越说越远了,就打住吧。还有,最近对填海工程贡献很大。。。

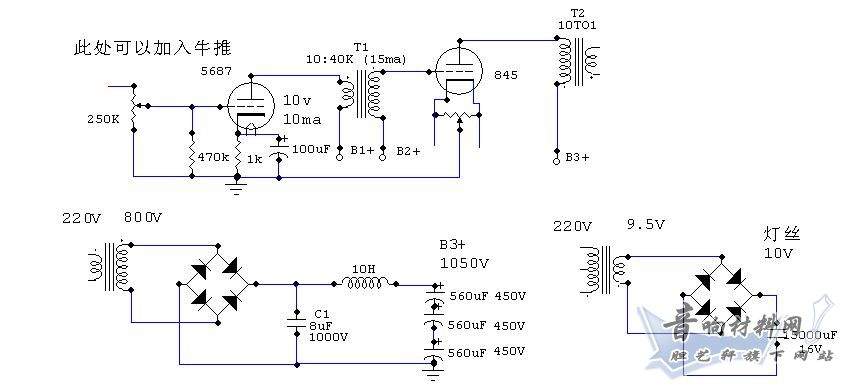

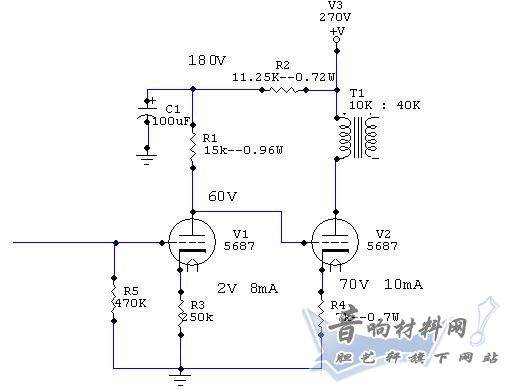

这台机器现在的电路图只是当作纯后级使用,连音量电位器都没有,5687栅负压12v,提高输入范围。
前面必须加入前级,调节音色,最理想的是牛叔的101前级,我自己用仿制matiss前级推动,效果不错。
其实小房间小音量下次增益试验过也足够使用,pcm63k解码器直接接入5687输入,电位器10点钟增益已经足够大了。。
我还是喜欢把这种机器作为纯后级,前面加入前级使用,所以才有此电路,麻烦大家指教
