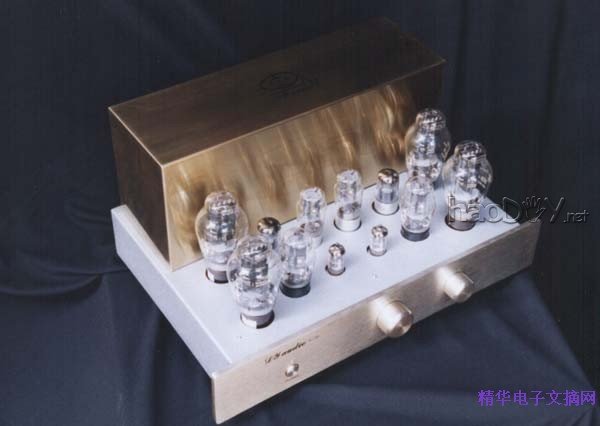

不朽的神话—300B，单管单端机虽好，但输出也就十来瓦到顶了。推100多db高效率号角是没得说，但无奈现代的低效率喇叭遍地开花 (此乃专为现在的少则几十，多则几百瓦、晶体管机设计搭配的)，区区十来瓦的300B单端单管机搭配起来很为难300B管，故我们经过多年的实践开发出一款300B并联单端机，曾搭配多款名箱效果不错。

一、设计理念与意图
    本机的高压电源有四组之多，诸君也许会说：不会搞错吧，太夸张吧!扩音机(电子管机、晶体管机)说穿了也不过是类似的电源调制器，电源是根本、是源泉，电源分得越细，各级相互间的影响越小。
首选300B功率管采用传统的胆管整流，一则胆管整流有软启动作用，高压一点点加上去，保护300B管，二则300B管不采用胆管整流似乎不够经典、绝配，所以未能免俗地采用胆整流，别无他意，若胆友不想胆整流也可采用晶体管整流，两者区别不大。
其次，阴极推动级独立一组正负高压电源(此后会谈及)，阴极输出本就是为了降低输出阻抗，故特别独立一组正负高压，力求降低电源的内阻，减少与其它电源共地产生的回馈影响。
前级，推动级又独立一组550V高压(/SPAN>)，也是减少功率放大级对其影响，降低电源内阻。

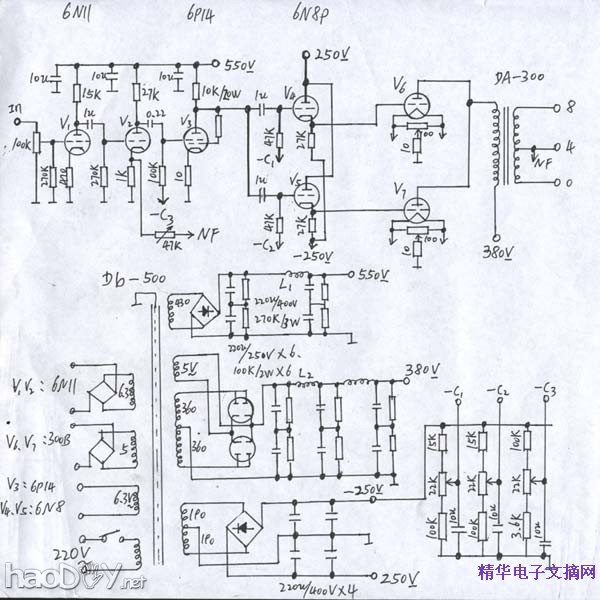

二、电路的设计
诸君可能已经把电路从头到尾扫描几次了，怎样?
1、VCD、家庭影院等往家中搬，一则咱烧友又非狐家寡人，自个烧也得顾家中老少的娱乐吧，二则现在必竟还是社会主义初级阶段，住房客厅也不是特别的“烧”，东西也够多了，再回上胆机一般都较大，来个前后级分体，也够咱们头痛。(前级的电源线、信号线，音响柜空间)，因此一碗搞定，也许有的烧友会说，这会带来相互间的干扰，影响到其机子的素质，这完全 不用担心，处理好噪声完全一样。但如果您觉得合并不够档次，或是不喜欢就一个前级领导一个300B后级的话，则另当别论，分体选择。V1是一个典型的三极管放大，负载电阻 取得较小，因为现代的音源输出都颇高，无须太大的增益。并有一定的本级负反馈。
2、 V2是6N11的另一半，也是一个典型的三极管放大，整极的负反馈从极阴引入。
3、 V3采用6V6，6P14或其它如3P3P，EL34均可。也是典型的单管放大电路，采用固定栅负压
4、 本级为双三极6N8P、阴极输出直接输出直接推动两个300B，那诸君可能会问，多此一举吧!那我可以说：绝对不会。这是因为推动级的旁热五极管虽已接成三极管，但其内阻还是较大，300B是低内阻管，输入阻抗越小越好，所以6N8P从中起着阻抗匹配，降低300B的输入阻抗，使300B能够在大动态工作时产生的栅流能有效施放。
三、制作材料选择
1、 底盘：不锈钢、铜、铁均可，先按照电路所需的孔数排布好，再加工好，所有变压器最好用铁或不锈钢罩加环氧树脂封闭，以防漏磁对机内元器件的干扰，此点应特别加以注意，这事关机子的噪声的控制。
2、 电子管6N11(或6DJ8、6P22)、6V6或6P14，6N8P(或6N12P更佳)，300B、5U3G，任何牌子均可。
3、 电容：电解的耐压适当取高点，注意应尽量选择大厂生产的电解(注意外表包装、工艺、还是不难看出的)，不要用假冒电解。并选择十来个10U/400V以上的聚丙烯电容(退耦电容)，耦合电容可选择质量较好的，牌子任选。
4、 电阻：除了栅漏电阻用1W外，余下的用3W金属膜两两并联，一则降低电阻的电感; 二则增大功率，利于电阻的散热，同样市场上的电阻质量参差不齐，注意选择。
5、 电源变压器：咱们发烧友大多较为注重输出变压器，其实电源牛的铁蕊选择、结构绕制均极为讲究的，不逊于输出变压器，本机所用的铁蕊为新日铁有取向高矽硅钢片，截面积44X60，型号
6、 输出变压器：采用无氧铜线，电缆线，电木骨架结合纯手工排线绕制，阻抗1.8K，。 发烧友也可自制，但需注意工艺结构。

四、制作回放

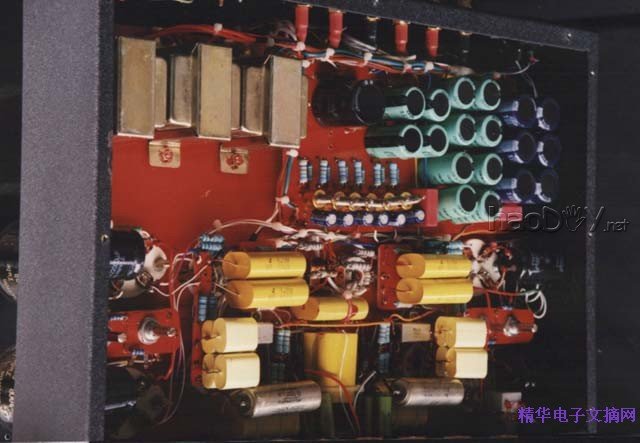

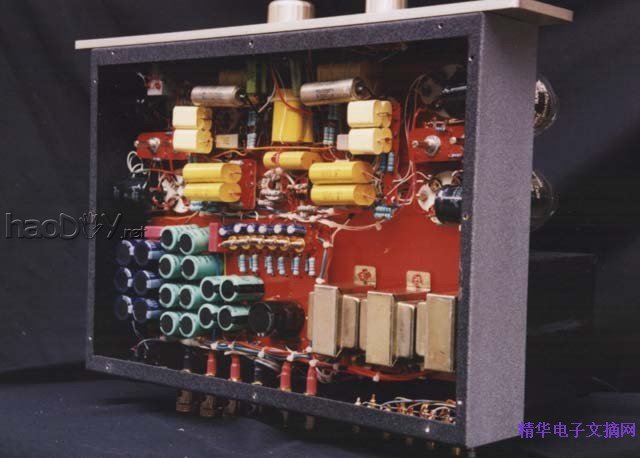

1、选一片刚好与您 制作好底台略小的3mm厚环氧板(电工商店有售)，与底台上预留的眼对齐，困为本机设计的双层底板，底台主要是装饰作用，所有管座，元件均固定在环氧底板上。而后把电源上的电容按固定的位置打孔，用Φ2.5-Φ3的铜空心柳钉柳住，以利焊接。此步均纯依赖诸友各自的制作经验与水平。(见图2)
2、按图焊接完毕，把环氧底板固定在底台上留10mm高度，而后把所有接线焊好，(此步可得靠自己了，谁也帮不上)
3、焊好时，主要要检查所有电解的极性一定要正确焊接，而后各高压 回路，接地回路。
4、先把6N11插上去，通电，测量各高压是否正常(会与电路上电压有差异不大，属正常)，并听一下有无异常声响，有无其它异味(用鼻子嗅时，切勿太靠近电解电容，万一极性接反，小心炸了去鼻子，眼睛)，若正常，那可祝贺您了：成功一半了! 这下您可以放松一下(刚才通电一瞬间是否极为紧张)，准备一杯好茶、一把一字小螺丝刀、数字万用表。
5、把所有三端可调电阻的输出电压调到最大，关机。
6、把6P14、6N8P插上，开机，测量6P14上的阴极电阻(10Ω)上有0.3伏电压(万用表上2VDC档)，这样(0.3/10)=0.03安，即6P14电流30毫安，这时6P14屏压约240V左右即可;而后测量6N8P阴极上的电压应调至-100V以上，并试验能否在-100V至-65V之间调整自如，关机。
7、把300B、5V3全插上，接好假负载或喇叭，开机，挨个调整每个300B上的阴极电阻的电压，此步骤须精细慢慢地调，调至每个阴极电阻有0.3V即30mA即可，同时调整每个300B灯丝可调电阻，以便喇叭上的噪声最小为止，这两步一定要同进调，它们是相互牢连的。300B应在30mA时工作一段时间后再调整到60-70mA即可，也就大功告成了!
8、工作正常后，开声，调整负反馈，各级之间的耦合电容容量是至关重要的，这可考您的耳功了。
以上是整个并联单端的整个大概过程，其中关系到很多理论、实践、经验，能否成功完全依靠您自身的动手能力，既然您选择并联300B单端，就要精工选料，严谨制作，方才对得起这管子。
