仿制Audio note kit1 300b电子管 胆机体会

时间:2012-08-27 10:22来源:未知 作者:admin 点击:
对于音乐,我爱好古典和人声,或许是因为人入中年的缘故,审美的情趣逐渐偏向自然纯真,对声音的还原也同样如此,经常有空就到卖HIFI器材的地方去蹭听,更坚定了我的想法。随着时光的流逝,这种想法越来越清晰,也越来越执着:打造一台心仪的机器。 在胆艺轩拜读

仿制Audio note kit1 300b电子管 胆机体会
对于音乐,我爱好古典和人声,或许是因为人入中年的缘故,审美的情趣逐渐偏向自然纯真,对声音的还原也同样如此,经常有空就到卖HIFI器材的地方去蹭听,更坚定了我的想法。随着时光的流逝,这种想法越来越清晰,也越来越执着:打造一台心仪的机器。
在胆艺轩拜读了各位的大作,深受启迪和鼓舞,经过权衡,决定把目标锁定在300B上。一有空就到网上查找有关的线路和评价。期间, 认真拜读了7522兄、DBH兄等的经验之谈,也仔细研读过“张八点”的大作。自己也试验了6SN7两极共阴、EF86、6J7、6J8P等的电路。EF86差在低频部份,6SN7两极共阴、6J7、6J8P韵味好但速度个人感觉偏慢。不经意间,刘汉盛、李凌等关于Audio note kit 1的文章引起了我深厚的兴趣。“live 的声音”,直觉告诉我,这是我的所求。
查找了大量Audio note kit 1的线路图,个人判断以为现在图库中的图应该是真的,只是零件的数值无从考证。因为本人纯属超级菜鸟,也不敢空谈。个人想法是电压放大和推动级尽量采用高分析力的元件,调声通过交连电容、电压放大部份、300B阴极元件、电源滤波部份的搭配,最后调整电阻实现。定下来了,就埋头往前吧,哪怕是一条路走到黑也无所谓,原则是尽量用廉价元件。
仿制Audio note kit1 300b电子管 胆机体会

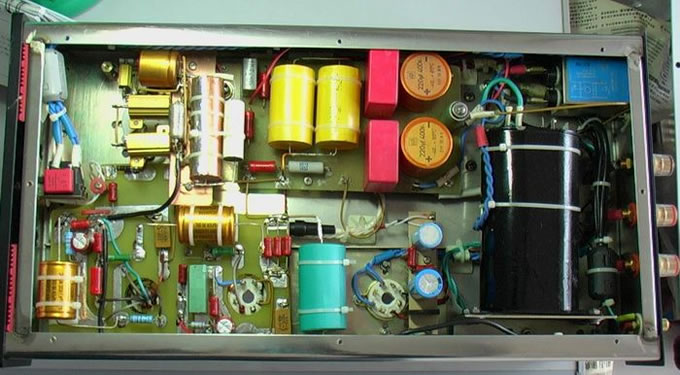

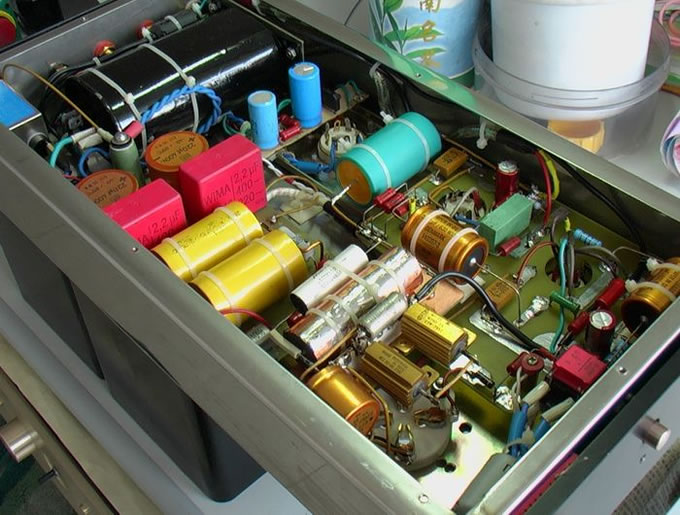

第一次实验, Audio note kit 1, 交连用SPRAGUE0.27U+-5%/1000DC/710P,电源滤波全部用美光220U/450V,300B阴极用了ROE+DALE+HUST油浸,原机的音量电位器换成电阻,电阻全部采用大红炮,实在找不到相同阻值的就用普通金膜,出来的声音活泼有余而韵味不足。也把交连电容换成VQ、黑寡妇,还是不成。仔细对比原图,委托一个电信的同好用仪器检查了各点静态工作情况,确认无误后,决定边听边试,开始校声。
再次研读刘汉盛、李凌等关于Audio note kit 1的文章。 邮购回来配对的JENSEN电容,又从本地购得一对配对好的VQ8UF油浸罐装电容、四只ROE和一堆不知名的黄色薄膜电容(均为二手货)换上,连续煲机一周后试听,呵呵,现在可好,声音霸气十足,中频太过,高频的纤细感还是欠缺。
仿制Audio note kit1 300b电子管 胆机体会

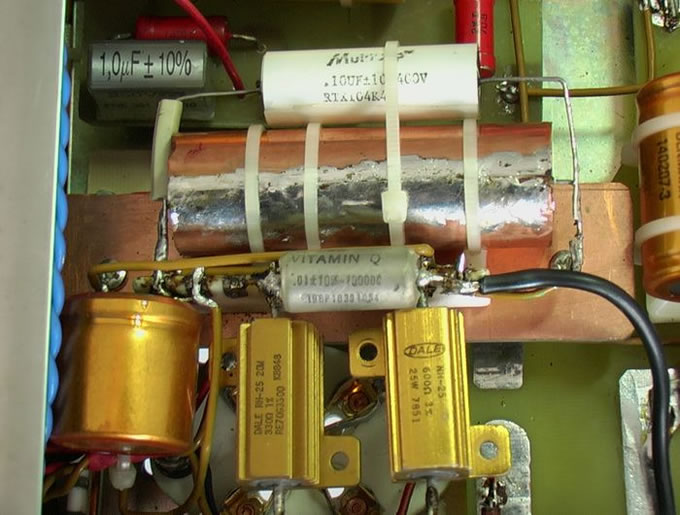

现在电路唯一没动过的就是300B阴极了,ROE的表现是众所周知的,HUST油浸是第一次试用,也在坛子上发贴询问未果,估计问题出在它身上,决定更换成AEROVOX 12U+-5%/200VDC/V146ZR-239,取其柔和。高频的问题通过并联CRC VQ0.01U和0.1URTX。呵呵,到此基本满意。

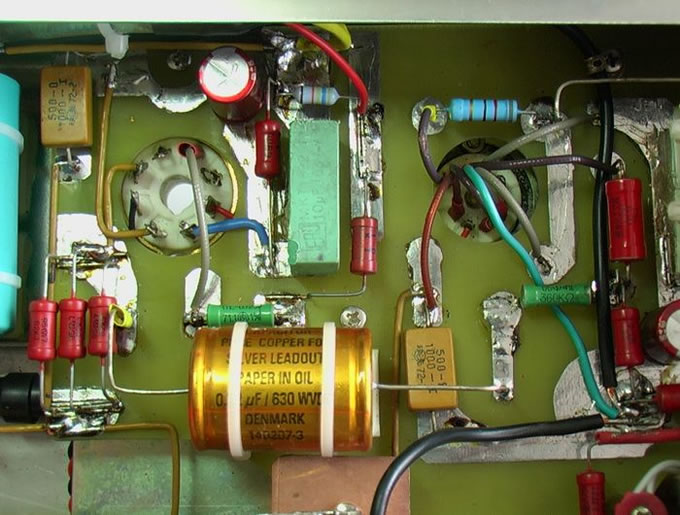

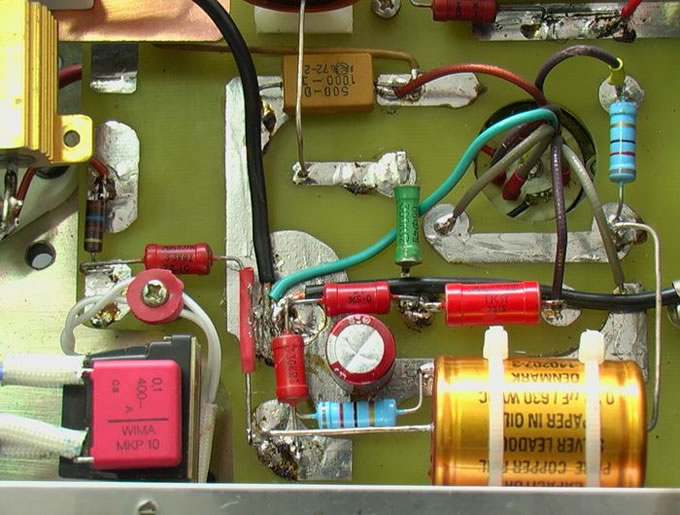

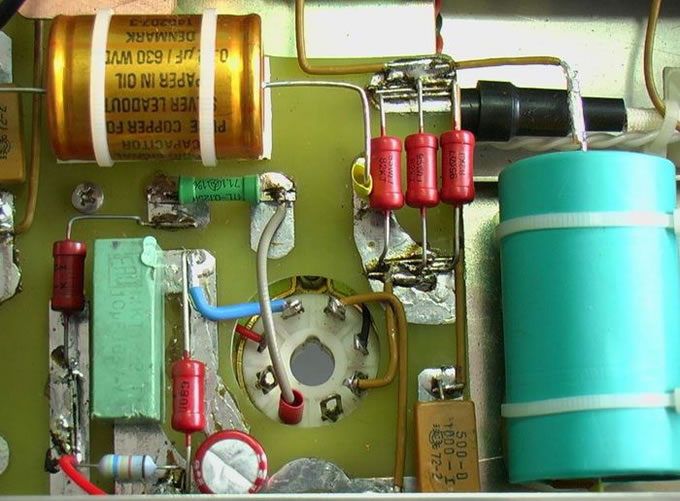

电容搭配的问题解决后,把校声的重点转向电阻上。在栅极串接一个小阻值的电阻是常用的方法。这里要着重强调一下的是国产老式碳膜电阻,表现出人意料。图中的那几颗碳膜电阻的位置也换成过DALE,CGW,HOLCO,最后还是换成碳膜。呵呵,九斤老太说过了呀,“一年不如一年”。
仿制Audio note kit1 300b电子管 胆机体会

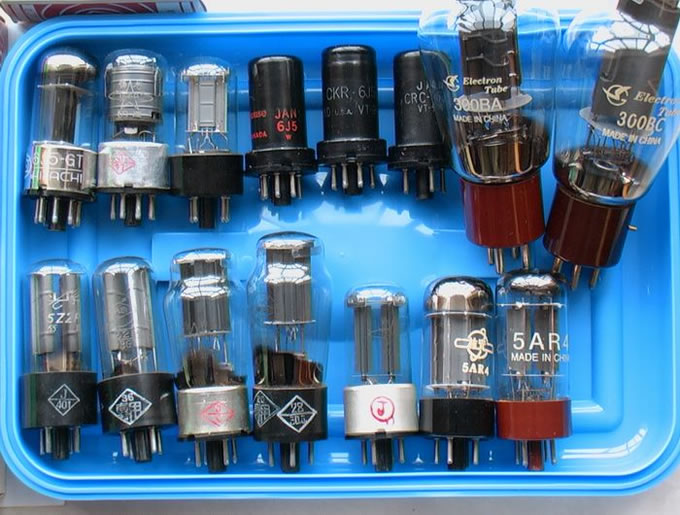

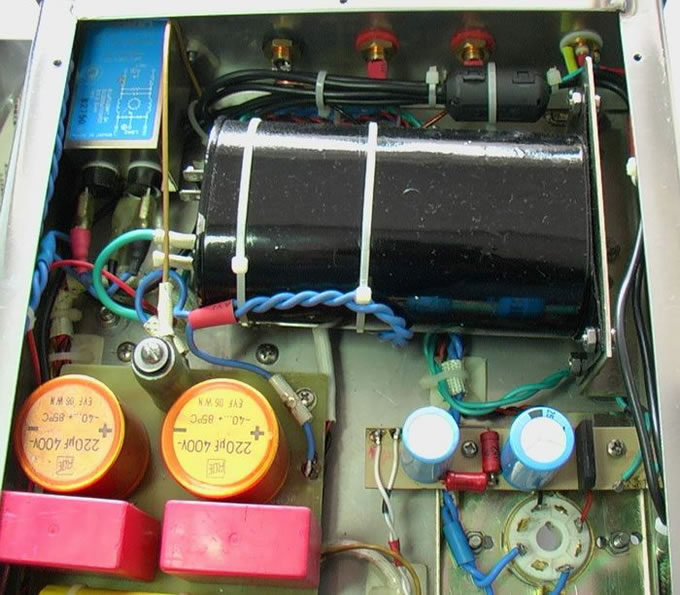

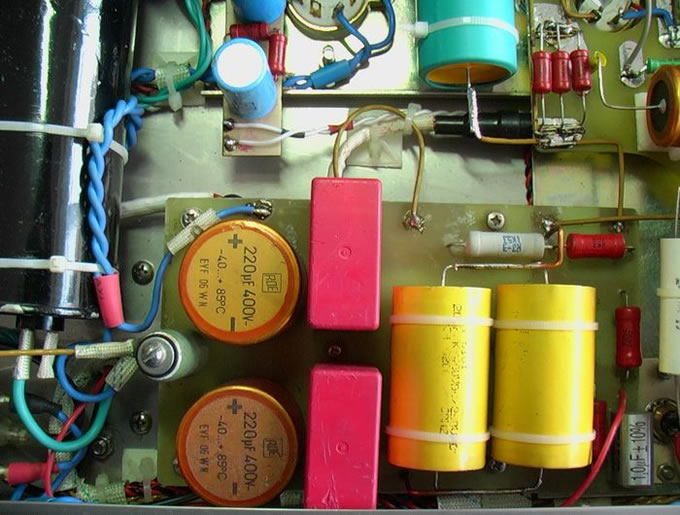

还是言归正途吧,主线路是图库中的Audio note kit 1,电源部份我用的是双380V经电子管整流,56欧电阻缓冲+VQ8U+20H150MA扼流圈+110UF ROE(220U串接并220K分压电阻)(此处取出300B高压)+40UF薄膜(此处取出388V)+20UF薄膜(此处取出367V)。5687灯丝抬高70V。5687和300B的地绞接在一起入地。整机采用星形在输入端子处一点接地。所有灯丝交流供电,噪声也只有把耳朵贴到音箱上才能听见沙沙的热噪声。整流管个人没用过进口的,国产中最满意的是老南京5Z4P专用品(精致细腻)、老南京5Z2P专用品(泛音丰富)和老曙光5Z4PA(比前两个稍逊)。曙光、桂光5AR4新品声音不细致,力大声音粗猛,有损300B的空灵飘逸感。最差是光华5Z2P。用过的6J5GT中,铁壳6J5GT比较全面,日立6J5GT声音清丽,曙光6C5P空气感较好(但透明不够),6C2C表现最差,据说屏流要调大才好听(个人没试过)。
仿制Audio note kit1 300b电子管 胆机体会

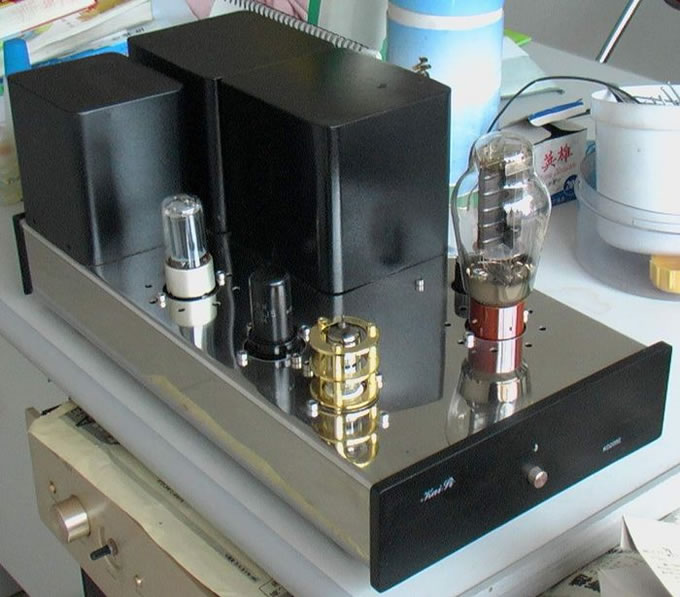

输出用的是欧博,电源(180VA)和扼流圈从牛师傅处订制,机壳从凯立处订制。
做此机的过程中还出了两个问题,一个是第一次装好试验,刚开始时一加电喇叭就发出卟卟声,类似振荡,几十秒后消失。查阅了大量资料,更改的布线,也请教了网上的同好和本地的高手,后来问题没有发生,就懒得管它,直到后到买了一对全新的Westinghouse 6J5GT换上后问题又出现了,还烧掉一只。个人觉得是否是新管的问题,再次买来一对标识为JAN/CRC 6J5/VT94的管子时,就单独对灯丝煲了5个小时才加高压,问题没了。这个问题也请同好帮助解答。
仿制Audio note kit1 300b电子管 胆机体会
第二个就是零件的避振十分重要(至少在此机中),避振不好声音会发飘。
整个过程的校声采用仪器和几位乐队指挥的朋友的耳朵,特别是钢琴声音的还原,直接对比家里的钢琴调校。个人觉得此机整体临场感很强,人声感情刻画入微,聆听交响,令人回肠荡气(对大部头的作品表现还是欠缺),基本达到了个人的预期。下步做台805。
呵呵,就啰嗦到此吧,由于水平有限,难免有失偏颇,不妥之处请各位指正。
仿制Audio note kit1 300b电子管 胆机体会
仿制Audio note kit1 300b电子管 胆机体会
仿制Audio note kit1 300b电子管 胆机体会
仿制Audio note kit1 300b电子管 胆机体会
世界名机Audio-Note Kit1
这是一款采用300B电子管做单端的套件,最基础套件售价折合人民币一万元左右。KIT1在香港广受欢迎,很多发烧友都以装制一台KIT1作为DIY生涯的终结
仿制Audio note kit1 300b电子管 胆机体会


厂方地址为:http://www.audionotekits.com/kit1mk2.html



Audio NOTE KIT-1线路


仿制Audio note kit1 300b电子管 胆机体会

电源
