線路分析：

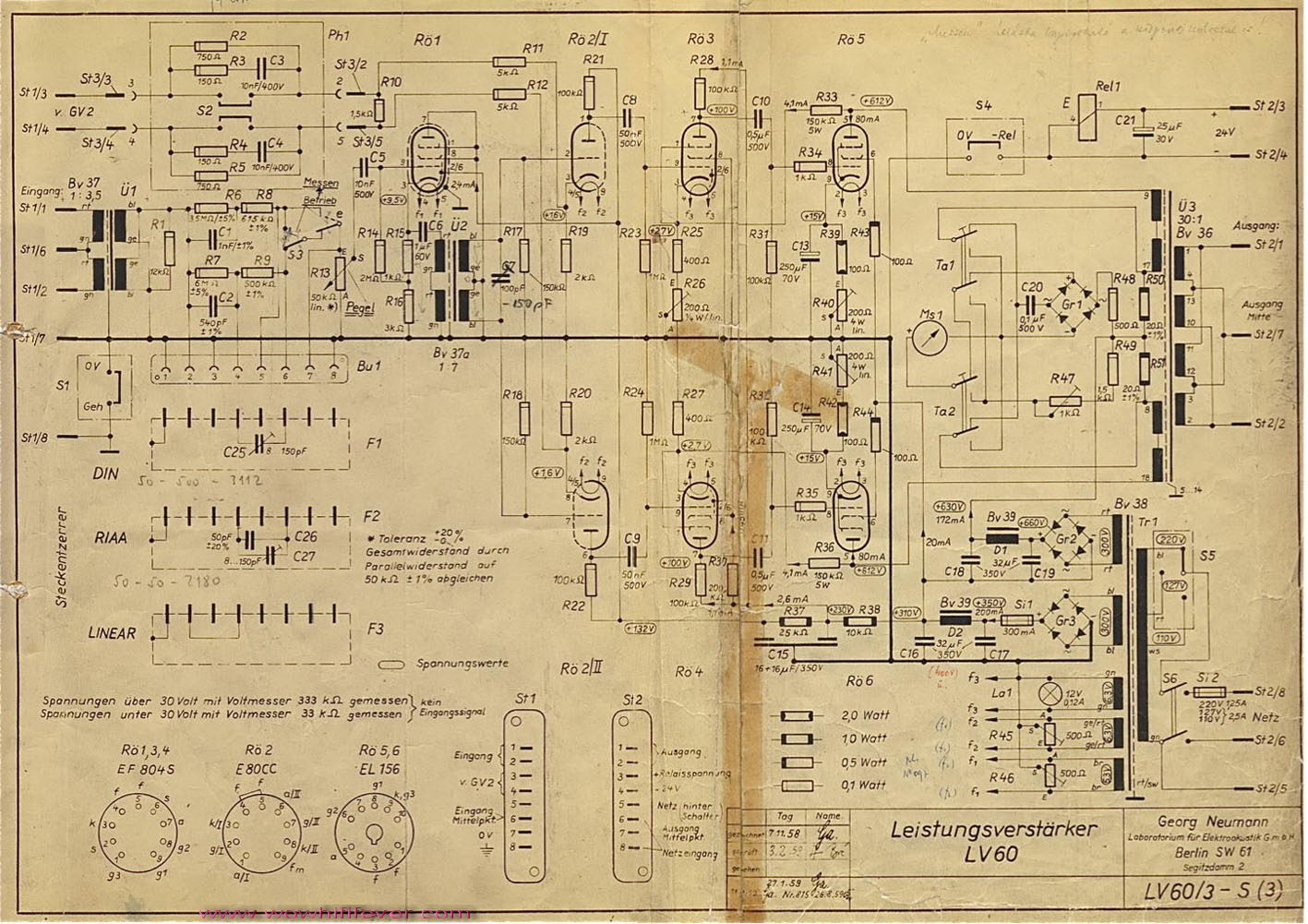

LV60 是靈活性甚高的後級 圖 (1 ) 、 圖 ( 1a ) 、 圖 (2) ，可作合併機使用或純後級使用，是因這 LV60 附帶包含前級部份，可選擇 Mic 電平輸入 (LINEAR) 或唱盤輸入 (RIAA) 。 RIAA 是以電容和電阻作 CR 式衰減方式，看線路 圖 (3) 左邊中位的 F2 和 F3 接線。第一支膽 R01 是輸入放大管兼負 “ 分相 ” 之用，這後級在設計上最大特色是 RO.1 / EF804S 五極管以陰極推動交連牛 interstage transformer ，【 RO. 即德文 Rohren 膽 tubes 的簡寫】。這交連牛放大倍數 1 ： 7 ，以陰極輸出 交隔電容才接上交連牛的初級線圈，雖然效能不及屏極輸出式的高；陰極輸出 最大好處是失真底 --- 同時輸出仍處於正相位。

再談一點設計知識，以交連牛來作推挽後級的分相，好處是上半波和下半波的電壓分配比較平衡，且上和下波的速度反應位更準確。在所有電器特性和聲音表現上看，牛分相是大大優於膽分相的方式，為何現今廠家不樂於採用？正就是靚牛難求；若勉強地使用低質素的交連分相牛，祇會縮窄後級的頻率響應闊度；更甚的繼而令聲音呆滯且死氣沉沉。因此，回顧膽機的發展過程，約在 70 年 ~80 年代，不少廠家常鼓吹「無牛勝有牛」，就出產了好些 OTL 後級，即是可免用輸出牛；那麼，與那 “ 牛 ” 派愛好者 ---- 輸入牛、交連推動牛或交連分相牛 ---- 等，形成背道而弛。

這機還有一些設計特色是全對稱式放大線路，亦有稱為 “ 鏡影式 ” 對稱，再配合使用交連 ( 分相 ) 牛就是最完整的 “ 平衡式 ” 放大。若 LV60 單獨作後級使用時，應使用接線位 BUI 的 “ 7” 和 “ 8” 作輸入。假若使用原配前級 GV2 ，可使用 ST1 的 “ 3” 和 “ 4” 接線端作輸入。前級 GV2 是平衡輸出的，因此可跳離輸入管 RO.1 和分相牛，前級 GV2 可直接推動 RO.2 / E 80C C 雙三極管的陰極位置，這也同是全對稱的原配組合，亦不會因重覆了某些放大部份而令整體放器的增益過高，是十分巧妙和花心思的設計；正好給我等後人從著參考他們的設計精髓而獲益。

再談另一點是雙三極管 RO.2 / E 80C C 可分柵極輸入和陰極輸入分別使用，如果用這後級原設有的輸入管和分相牛時，是接至 RO.2 的柵極 ( 一般慣常的使用 ) ；為何原配前級 GV2 輸出訊號 竟會接在 E 80C C 的陰極處？第一，陰極輸入方式 相比柵極輸入方式為低，是與原配前級增益配合。另外，為要配合前級的輸出相位與 E 80C C 的陰極輸入達成整套放大器的 “ 正相 ” 工作狀態。

功率管：

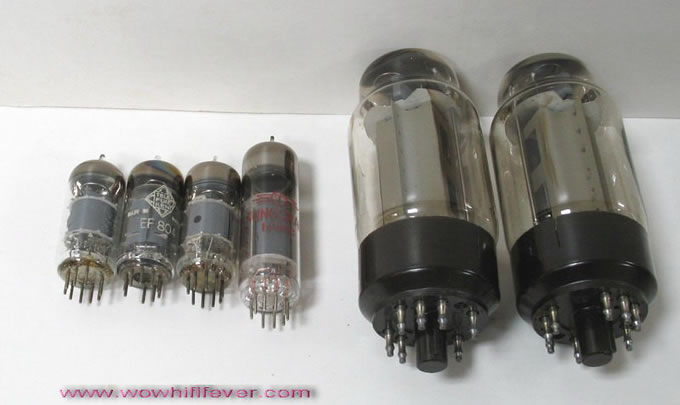

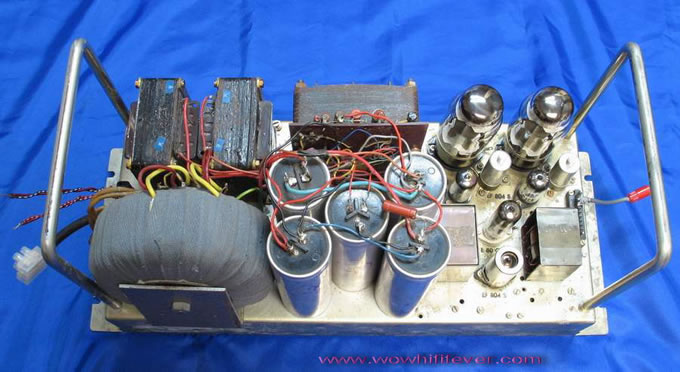

圖 (4) 右邊的兩只是 EL156 ， 功率管一對 EL156 接成推挽輸出，也是全對稱獨立電流調校處理手法。功率管沒有採用 “ 負柵壓 ” 方式來調校偏壓，而是用了 “ 零柵壓 ” 處理，祇是靠可調校的 R40 和 R41 這兩個陰極電阻來調節個別功率管的電流值。相信 Neumann 廠為了選擇好聲為大前題，所以採用這種調校偏壓方式，可調幅度雖不及負柵壓方式的那麼闊；而且，在比較之下，也用多了陰極電阻和電容； Neumann LV60 的設計師，也在所不計。靚聲機用高質素膽是合理的，總不向簾宜又殘缺不全的次等膽而妥協遷就，我所賞前輩們的那一份豪性與執著態度，是可嘉的！

電源供應：

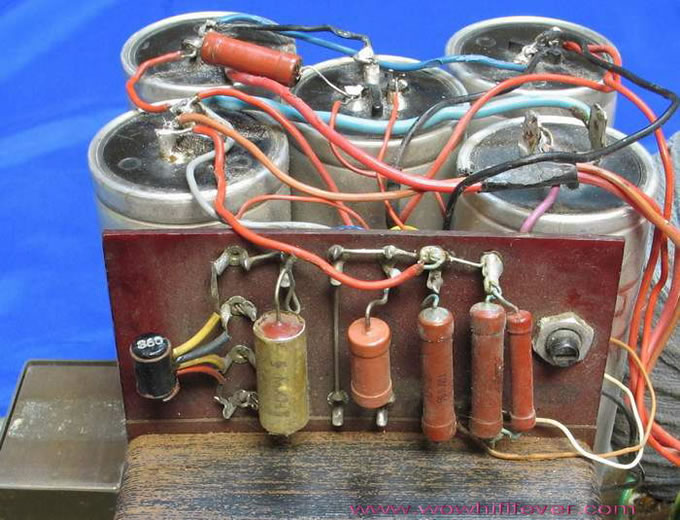

兩支功率管 EL-156 的屏極是使用 630 V ， 看線路 圖 (3) ，在輸出牛的兩組獨立初級線圈分別經過兩支 20 Ω電阻，可以作 Fuse 限流保護之用。電源變壓器的次級繞組有兩組 300V ，分別接上二極橋式整流器和濾波電容，然後將已得出來的兩組 315V 直流串聯，成為 630 V 的高壓直流，供電至輸出牛的 B+ 處，繼而 EL156 的屏極也接近取得 630V 。至於 EL156 的簾柵極所使用的 315V 電源，是來自串聯高壓電源的中間點，筆者於本刊早期拙文中也曾討論過功率管的簾柵極電壓低於屏極電的優點與安全性，在此不宜累贅。

Neumann LV60 所使用的串聯高壓電源，是有別於 Mcintosh MC-240 的倍壓串聯電源，最大分別處是， MC-240 的電源變壓器祇有單一組高壓線圈，用兩只二極管，作半波整流，然後靠兩只串聯電容分別儲存正與負的電壓，來得到倍壓變流之效。 LV60 的供電不會存著 MC-240 常出現的缺點 ---- 因串聯電容內阻不同時，電壓分配不平均，就會容易被高壓擊毀其中一支電容。還有一點是 Neumann LV60 的電源設計，在於恆定高電流輸出時，更比 MC-240 的電源來穩定。又因 LV60 的電源處理方式更實質，所以濾波電容可用兩只 32 uF 和 choke 作π型濾波便已足夠了；因此若單以電源供電的處理法來討論，德國人的 LV60 在音樂重播的瞬變也是快的。

負回輸：

LV60 機用了最簡單的負回輸，看 圖 (3) 從兩支功率管 EL156 的屏極，以 R33 和 R36 / 150K 的回輸電阻，將部份訊號 --- 約有 3~4db 回輸到推動管 EF804 的陰極處，是相當合適的回輸量；能適量降低諧波失真，也兼顧得到動態與瞬變，不像有些機用得過量的負回輸而在瞬變反應方面有所減弱，這點也是 Neumann LV60 好的處理負回輸手法。

動手術：

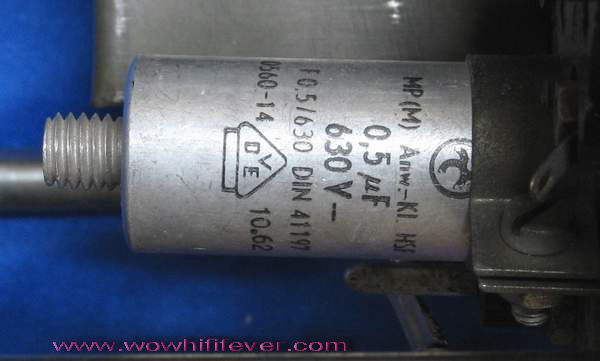

這機來求診時，報稱其中一支 EL156 出現屏紅現象，第二就是儘量用原裝料幫助它復元。功率管出現屏紅是不正常現象，而且對功率管的壽命和輸出牛可能構成一定的危險，所以可視為急症，應著先處理。以經驗來看，先量度功率管 EL156 的輸入柵極處是否因推動級的交連電容漏電，而產生不正常的大電流現象，至令功率管屏紅。量度 C10 和 C11 這兩只 0.5 μ交連電容的輸出端 圖 (5) ，亦即 R34 和 R35 的 1K 電阻處。因這機的線路處理是沒有負柵壓或正柵壓的，按理， EL156 的柵極是 0V DC 電壓的；幸好 ! 不是交連電容漏電。

調偏壓：

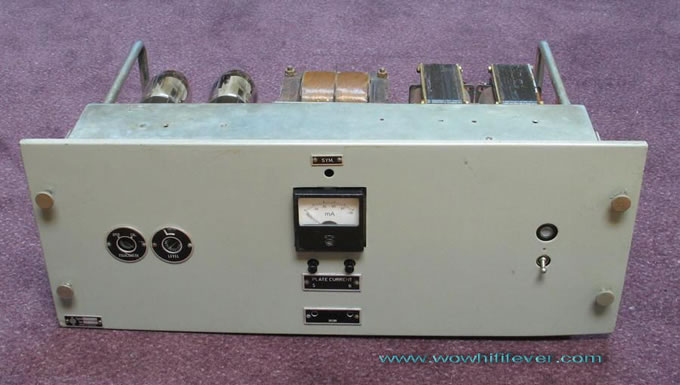

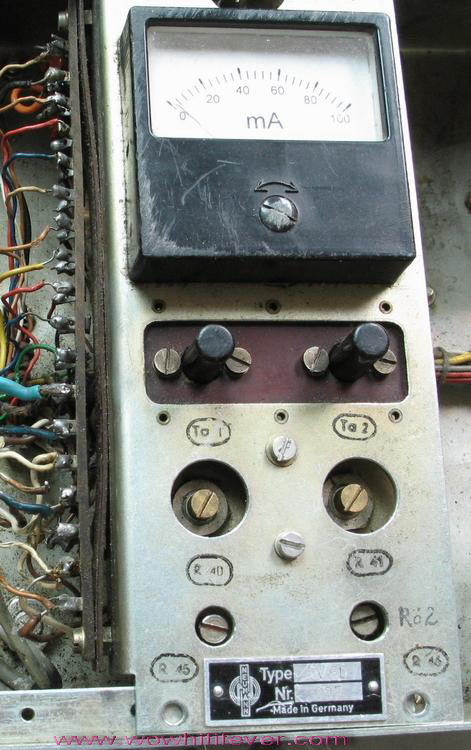

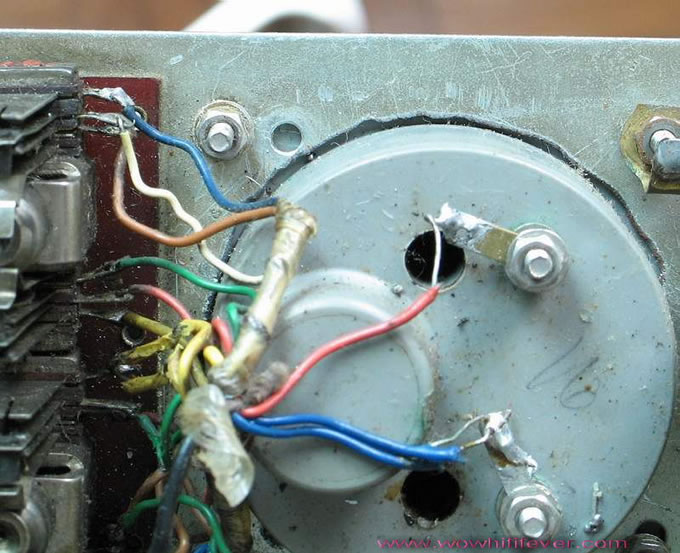

下一步，試推測是否可調陰極電阻未調至合適的數值，看 圖 (6) 這後級正面設有測試功率管電流量錶，我們暫且不理會這電流錶的可信性，再看仔細發現這電流的安裝技術是十分差勁，看 圖 (7) 懷疑非原裝的量錶，當然可信程度也大打折扣，看線路圖 所示 R05 和 R06 的屏極電流應是 80m a ， 先量度陰極電阻 R39 和 R42 這兩枝陰極電阻 100 Ω按歐姆定律公式： I 電流 = V 電壓 ÷ R 電阻，因此這電阻間的電壓應是 8V/D C 。即是，當量度這陰極電阻 100 Ω 是 8 V 時，每只功率管的靜態電流正是 80m a ，但在這後級來的量錶所顯示祇有 30m a ，因此誤導了用者將電流調至危險程度也懵然不知，純是早於來機時那改機大師的妄顧安全所至，應戒之！

既然安裝了來歷不明的量錶，或可按錶面上的電流顯示，而調節 R47 的可調 1K Ω電阻，若根據自己慣常信賴的電壓量錶的顯示，即使調節 R47 電阻也仍未符合應有的顯示；進一步可將 R49 的 1.5K 電阻改變，在現時 R49 已改用了 330 Ω，但仍未符合正確的顯示。下一步要注意一點的是 R50 和 R51 這兩 20 Ω電阻 看 圖 (8) 紅色的 電阻，又因這兩只電阻有限流保護和機內設量錶的參考電壓之用，通常遇有電流不穩定或過高電流，令至這兩只電阻受到大的衝擊，是很大機會出現變值的可能；幸好其中一只變值的電阻已被前修理者並聯了合適的數值，可算接受了。經過以上的改動和調節，這兩功率管現處於安全狀態，亦不會出現屏紅現象，可放心進行另一部份的檢查。還有未如人意的是，這電流量錶仍未能投入正常工作，因接線和電阻被大幅度的改動，筆者在非常忙的時候，不宜在這方面花過多時間，故此暫時將此病症放下；因最值得首先處理的事正擺在眼前，就是儘量令這機回復昔日的雄風。另外，這 LV60 的聲音表現如何呢？正是我們身為發燒友最有興趣知的事。
