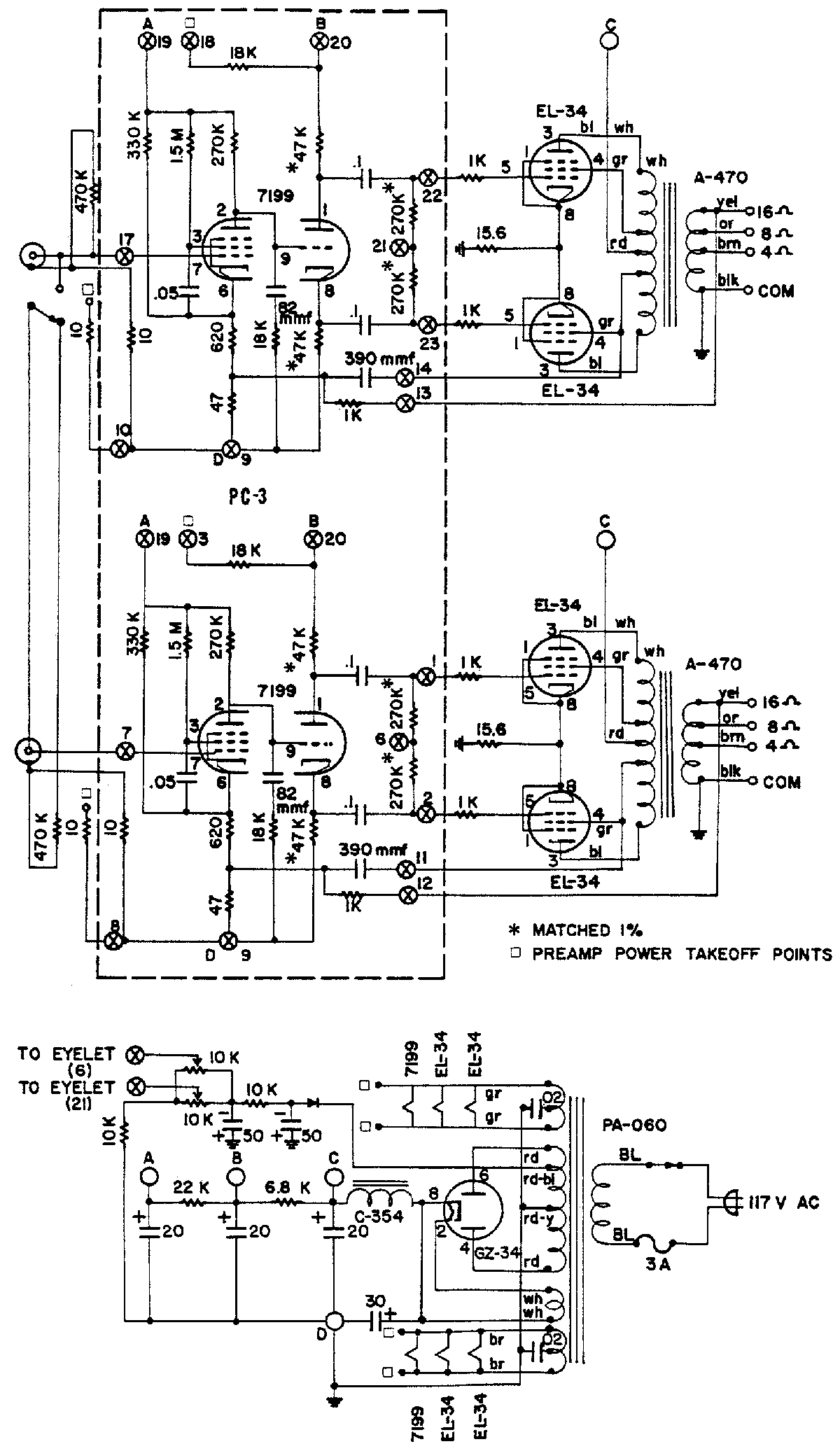

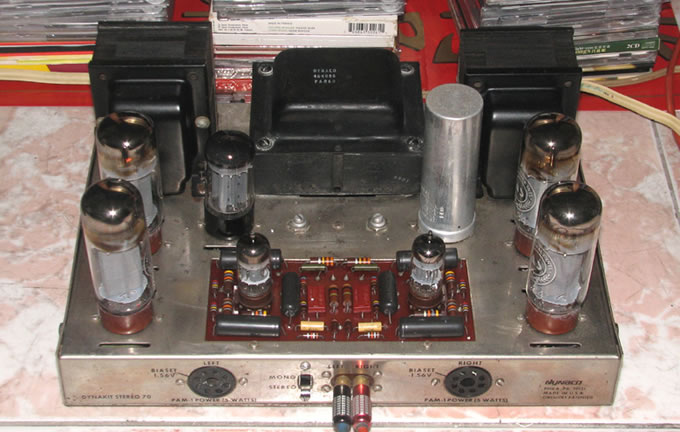

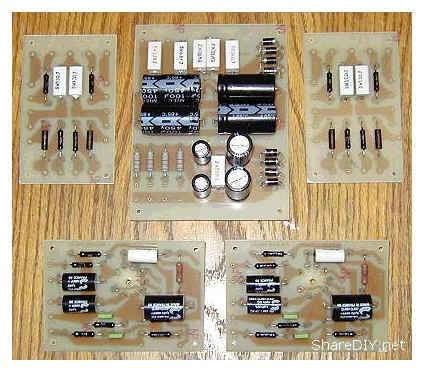

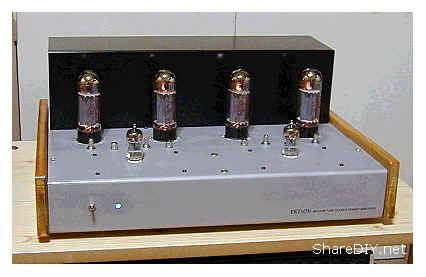

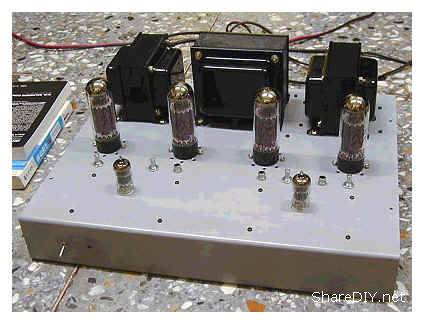

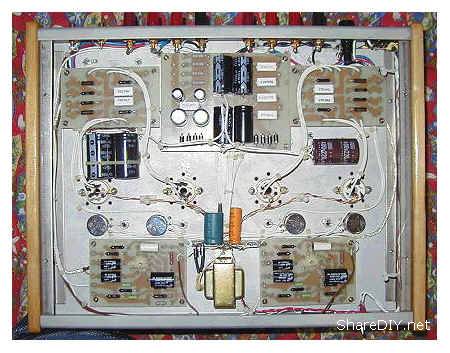

一个偶然机会，让我接触了真空管，原因是从老爸的旧东西堆中，看到了一只有脚的玻璃管，加上对于那种发出微微橘光的魅力，引发了我对这玩意的兴趣。然而对于身为医学院学生的我，要拿起烙铁来焊东西真是难上加难，但这种挑战性却引发了我不可收拾的兴趣。尤其本身是学生的我，想要接触动辄数万元的厂制胆机，是个不小的负担，因此这也成了我想要DIY的另一股动力。于是我开始多方搜集资讯，从基本的电子学到线路的决定，工具的采购，零件的购买，以至于组装、试验、试听，这一路上的心路历程，充满了惊奇与成就感，而当成品插上电，胆灯丝徐徐亮起时，那股感动真的难以形容。成功开声的那一刹那，我听到了我想要的声音，我了解这就是我想要的，这种感觉是胜过花数万元购置厂机的感动，现在就和大家分享一个初学者砌机的历程。 在透过网路以及相关的杂志寻找后，终于在数个方案中，决定了这个线路，由于线路简单的因素，加上此线路的名气也不算小，声音表现明快，力水充足，低频控制力良好，于是采用的Dynaco ST-70线路，如下图。  原装机器  电源部分如下：  本机每声道采用一只6U8A三级五级复合管作为输入放大级及导向级，二只EL34功率管以推挽方式做功率放大，输出功率约30Watts。 零件搜集时，最让我感到困难的地方便是输出变压器。经过许多网友的指点，知道在台北地区的一些贩售音响电子零件的店，都有许多的选择，于是隔天立即搭上火车，背个背包往台北前进。由于我手中只有这些店家的地址，加上台北人生地不熟，一踏出火车站，就搞不清楚东南西北了。索性在便利商店买了个台北市街道图，开始了一天的「苦行」采购。 然而，对于一些小零件，例如：真空管、电阻、交连电容、滤波电容……等都还不是问题，电阻部分我全数使用Holco及Dale电阻，交连电容则使用了MIT、Solen及WIMA，EL34管为JJ的产品，6U8A则为美国Sylvania，机内配线全为铁弗龙镀银线，这些可能算是不错的零件了吧！(我也不是很了解，大多是从网路及杂志得知)，全部大约花了三千多元。然而问题来了，一颗进口的输出变压器，动辄四五千元，电源变压器一颗就得五六千元，如此一来，光是变压器部分就得花上近一万五千元，虽然我知道输出变压器是一台胆机的大部分灵魂，然而光砌一台机子的材料费就得近二万元的开销，实在不是一个学生可以负担的，况且对于一个初学者而言，是否能成功都还是一个不定数，这真是个满大的难关。 于是乎，我决定另寻方向，希望能找到更经济的方案。辗转得知国产坚新变压器是个不错的选择，而且价格较进口货便宜，于是再度到台北寻访。经亲临结果，价格仍然超出预算许多。另外听友人说在台北洛阳街附近有几家变压器厂有接受订制，而且价格不高，但品质参差不齐，得小心询问。经多家比较之后，终于下了订单，一个电源变压器加上二个输出变压器，总共二千多元。 电源变压器的规格为： 110V : 280V-0-280V 500mA 3.15V-0-3.15V 5A 二组 0-50V 200mA 输出变压器的规格为： 5K : 0/4ohms/8ohms/16ohms 50W 机箱的部分，采用3mm的铝板，弯成ㄇ字型，上头经钻床挖孔，表面喷沙处理，左右二侧另使用2mm不座钢板也折成ㄈ字型，并攻牙以供上下锁螺丝固定用，使用不座钢板的原因是因为铝板太软不适合攻牙。底板亦使用一片3mm铝板，左右二侧再加上木板装饰。 机箱的制作是最花时间的，费了九牛二虎之力，四处经朋友介绍商借相关机器、工具，终于完成了。  将管座，变压器及相关端子、可变电阻等零件锁上后，就成了上图的样子。接著就是内部线路的部分了，由于没有搭棚的经验，所以想要用制作PCB板的方法，将全机线路分成五个部分，最后由五张板子组合而成。对于一个初学者而言，由一张线路图要转为实际的布线方法，真的是一项挑战，小弟前前后后试了数次，终于将PCB给layout出来了，用的是最土的方法，我先在一张纸上做草稿，然后利用Paint Shop Pro在电脑上画出来(就像画小画家一样)，然后印至投影片上，再感光到感光电路板上，洗出PCB板来，将零件一一插上后，就成了下图的样子。 下载PCB板：电源（上排中间）、上排两侧、下排主板 再来的工作，就是接线了，将各部分的线一一连接后，将地线共同拉至等距的一点，但要实现完全等距，几乎不可能，于是我将所有地线集中于电源的滤波电容下，再由滤波电容拉至输入端接地，完成机壳接地动作。  全部的工作完成后，再次确认所有的接线无误，就是插上管子试听了，由于四只EL34管是经过配对的，所以偏压调整将VR转到底就可以获得一致的偏压。打开电源的那一刹那，心情真是粉紧张，但看到灯丝慢慢亮起时，真是喜悦，但不妙的事情发生了，就是接踵而来的哼声，好伤心啊！将过了许多天的努力，及许多前辈的指导，发现问题在灯丝的接地问题，由于采用交流电做灯丝电源，解决哼声真是一大挑战，不过老天爷还是照顾认真的人(不好意思自夸一下)，终于被我运气运气的拿掉了这恼人的噪音，虽然现在耳朵贴在喇叭单体上，仍可听到些微的哼声，但只要离开单体约5CM，就听不到了，这样的宁静度，我已经很满意了。 接著我用信号产生器及示波器，分别以100Hz、1KHz、10KHz三个频段的方形波，作输出入的波形检测，发现其方波响应良好，实际试听时，高频清脆，中频饱满，低频的控制力良好，聆听了许久没有疲累的感觉，特别以阿姐鼓一片测试其动态，发现推动我那86db的二音路书架喇叭赢刃有余，暴棚力道良好，不失为EL34管机的声音。我发现了洛阳街附近的变压器，虽然便宜，但还是有它的实力存在，以C/P值来说，还算不错(或许我运气好刚好选到还不错的店家吧！)。  对于这我的第一台胆机，经过了一个多月的努力，终于搬上台面了。声音表现让我腰杆挺直了不少，而全机只花了六千多元的材料费，出乎我的意料。限于篇幅，许多艰酸的历程无法一一陈述，但其中所获得的乐趣却是无穷的，相信在DIY的领域中，当中的乐趣，是每一个人都有权利获得，这不是得学电子的人才能游戏的专利，只要有兴趣，像我这样八竿子打不著的学医人，一样能拥有自己双手砌成的发烧音响。 (责任编辑：admin) |
