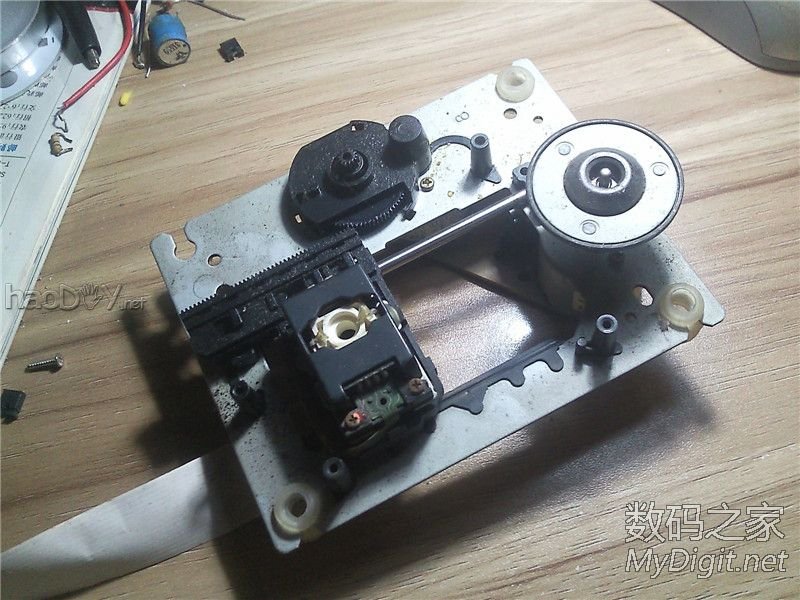

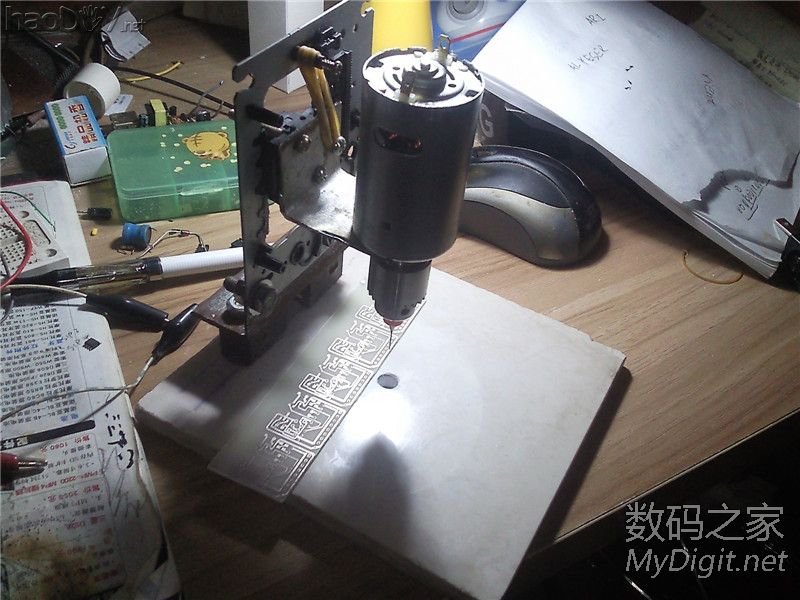

看了这么多网友自制的许多台钻，觉得有些成本太高，而且材料还真不好找，有些成本低的既笨重又精度不高，而且好像不太美观。今天我来为大家介绍我这自制的这台台钻，是用影碟机废旧光驱架作滑道，之前论坛也有网友用光驱制作台钻，但我的是另外一做法，台钻底座用的是厚重的而且随手可得的材料，以防电机高速时发抖，大家知道我用什么材料吗？哈哈～卖个关子，看下面教程啦。除了电机电源，台钻成本绝对不超十元钱，虽然很小巧，但精度高而且高速不抖。好，教程开始： (电机型号是555，钻夹三鸥JT0可夹0.3~4.0mm) 首先废旧光驱出场，那些老早把旧影碟机卖掉现在想自制台钻的童鞋是不是已经很后悔了？

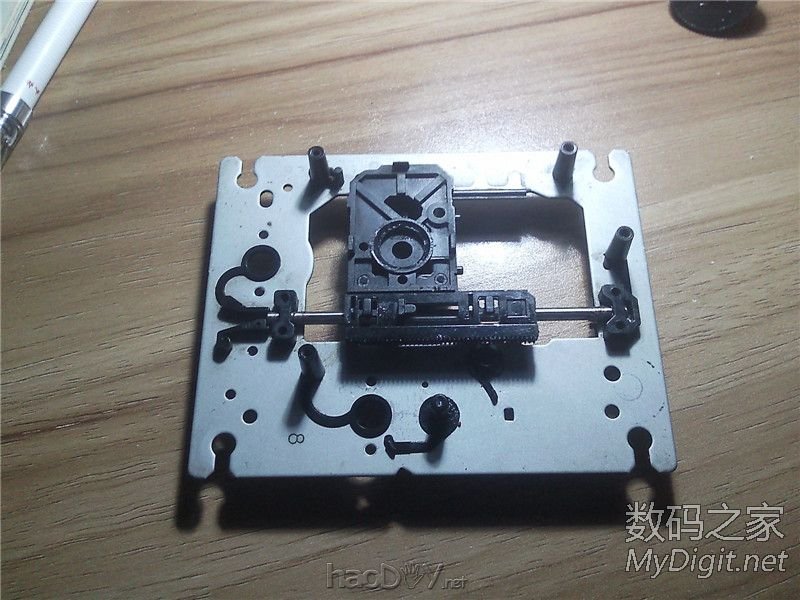

拆掉不用的零件，只留下光驱架子和光驱座，如下图：

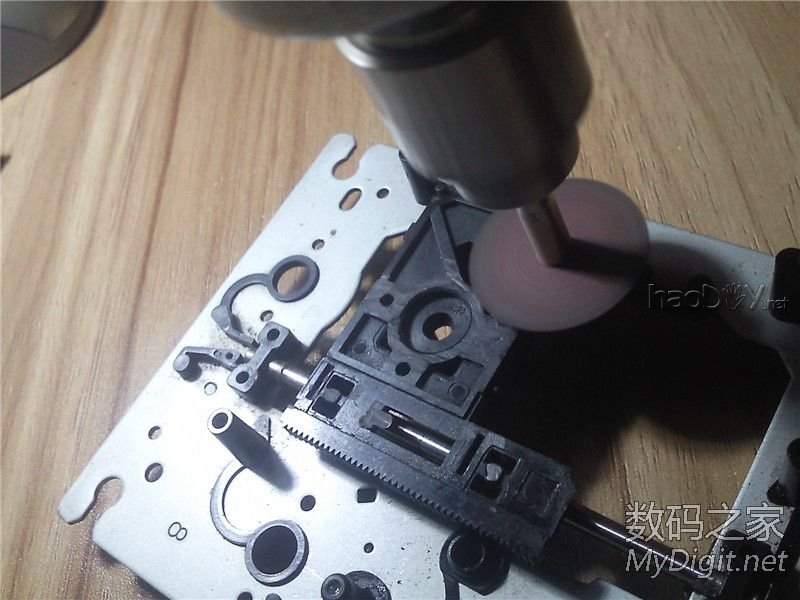

把要安装电机架的光驱座那面磨平整，如下图：

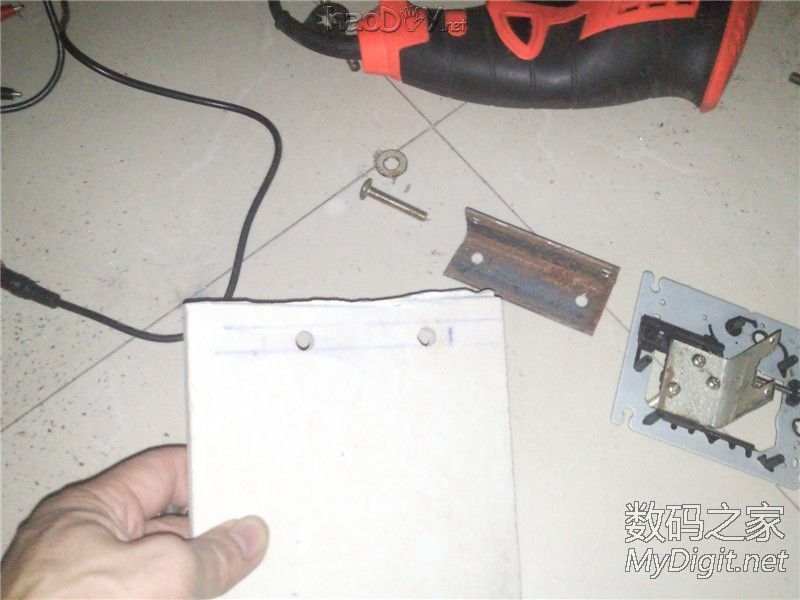

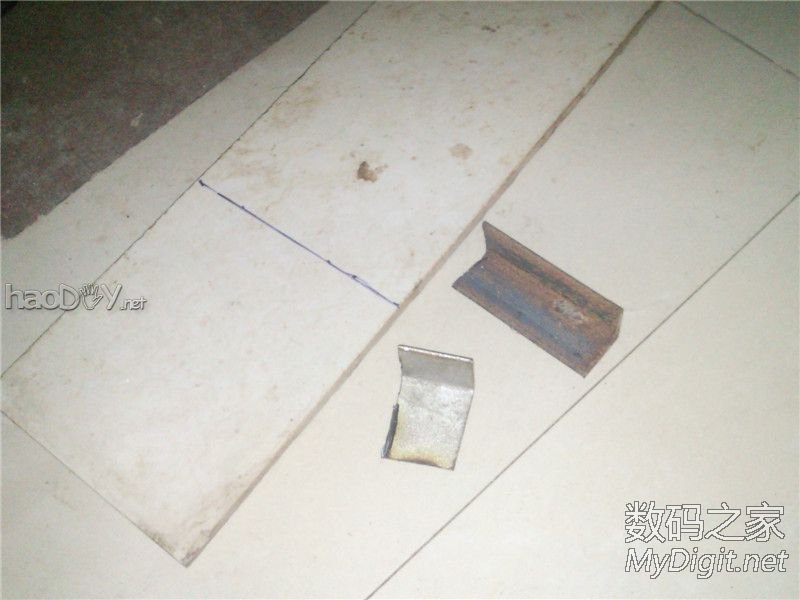

好了，开始介绍神秘的底座，哈哈～瓷砖。两片角铁，一片用作电机架，一片 用作瓷砖和光驱架连接固定。如下图
切割钻孔。如下图

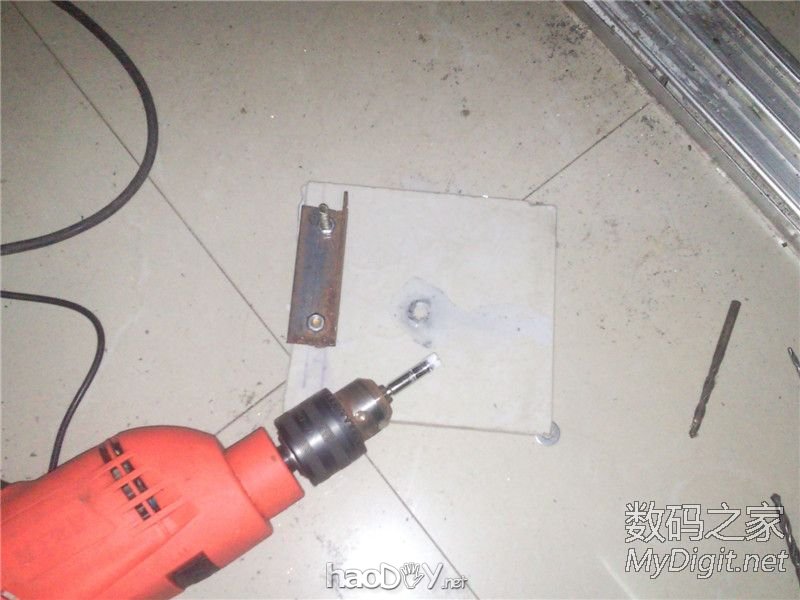

顺便把中间钻头透孔也一块儿钻了，钻的时候先斜着钻一凹槽，然后加 点水开始垂直钻，三、四秒就能钻透，这种钻头很厉害。如下图：

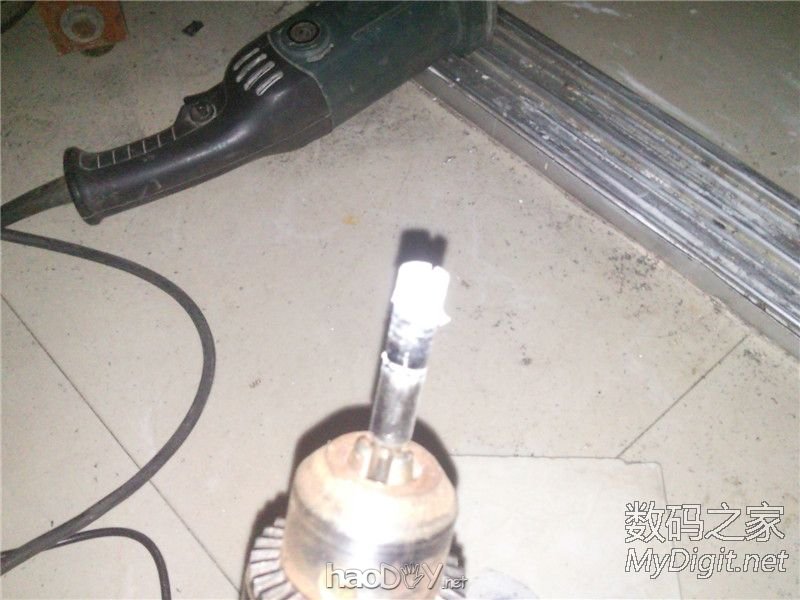

来个特写，这种是玻璃钻，可能很多童鞋不知道呢，专门用作玻璃和瓷砖钻孔用的，麻花钻头 是钻不了瓷砖的，只能用这个，很便宜，0.6厘米直径的2元钱一根， 如下图：
钻完孔后开始装配。汗～，由于找不到电机架复位弹簧，只能用几根橡皮筋代替了， 不过这也有好处，向下压时几乎不费力，回位也很好，可以随时调整弹力增减橡皮 筋。如下图

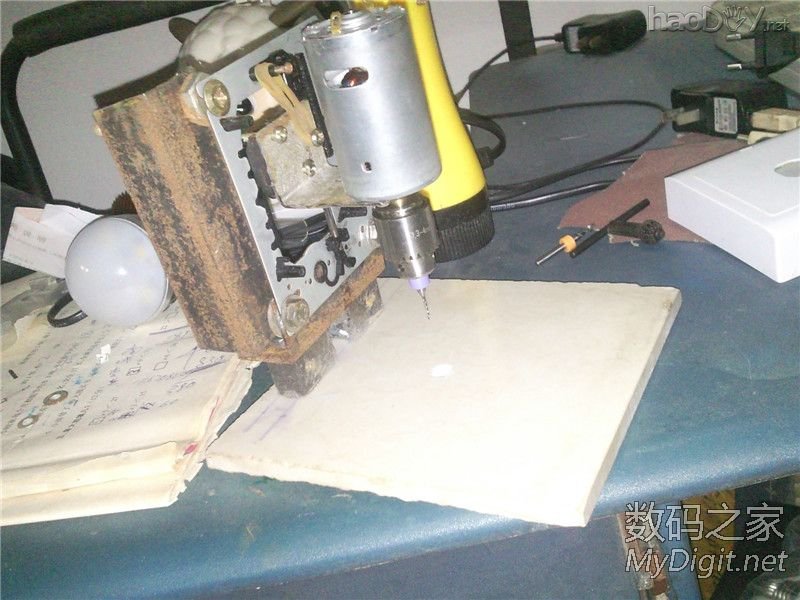

遇到小问题，由于这种光驱铁架不是很厚，当压下电机时拉力原因，会使 光驱架有轻微摆幅，影响精度，所以在架子后面加了一片角铁紧固，问题 立马解决，钻孔精度在可控范围之内。如下图
由于电机经常 要当手钻手磨用，为了方便，直接用夹线方式，顺便加了开关 和电源插座。如下图

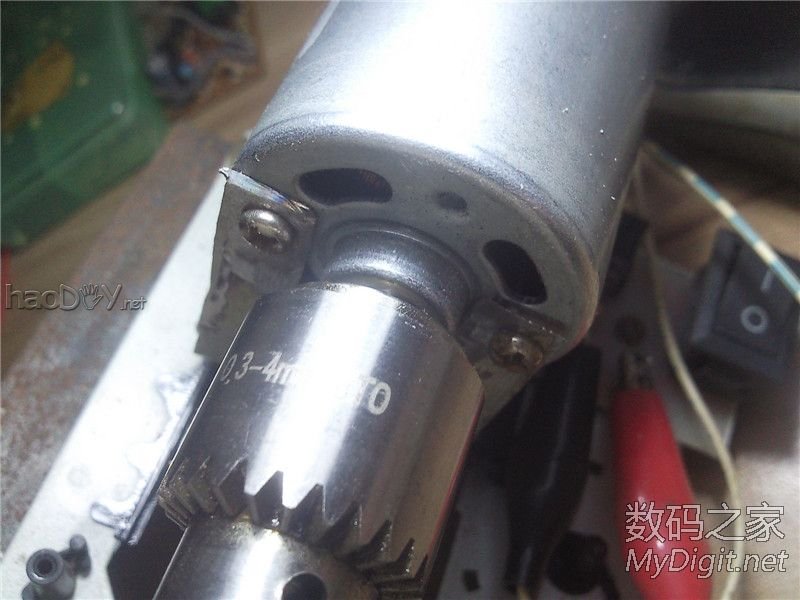

以后直接拧下这两颗罗丝又能当手电钻、手电磨了，很方便。如下图
好了，自制微型台钻教程写完，大家有什么好的建议可以互相交流，谢谢。 (责任编辑：admin) |
