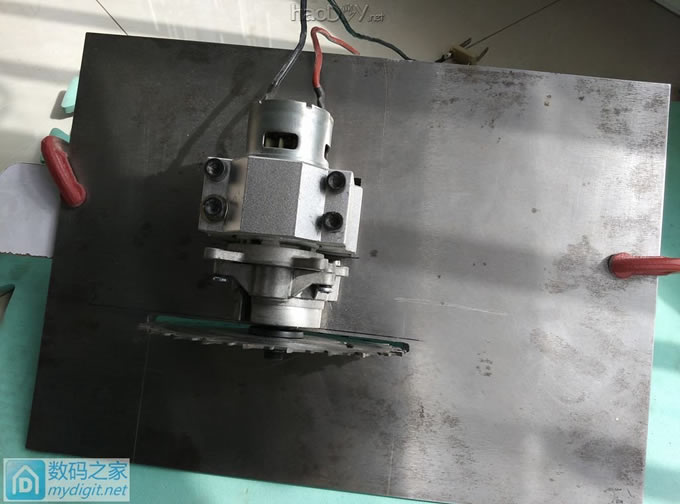

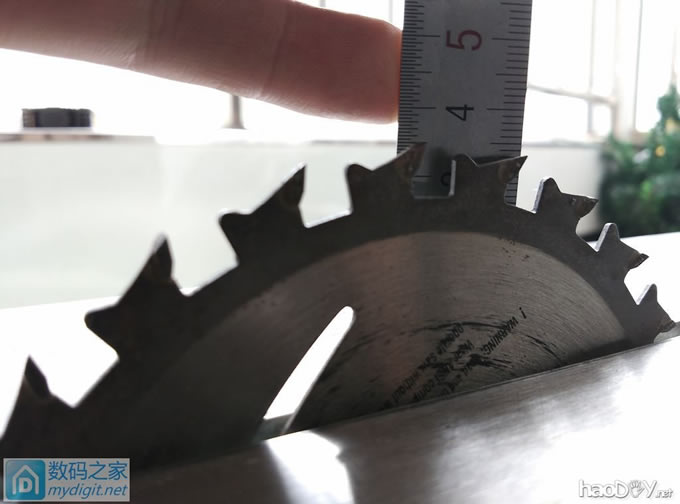

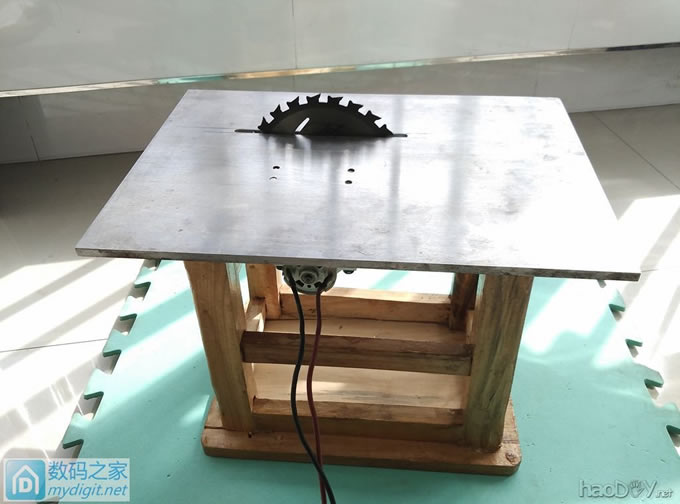

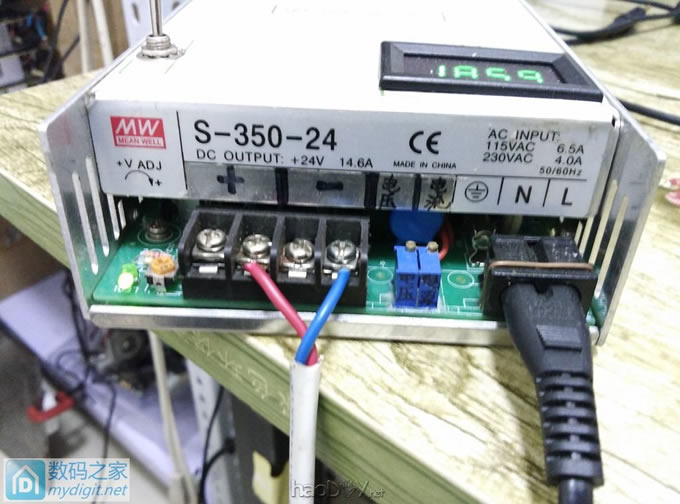

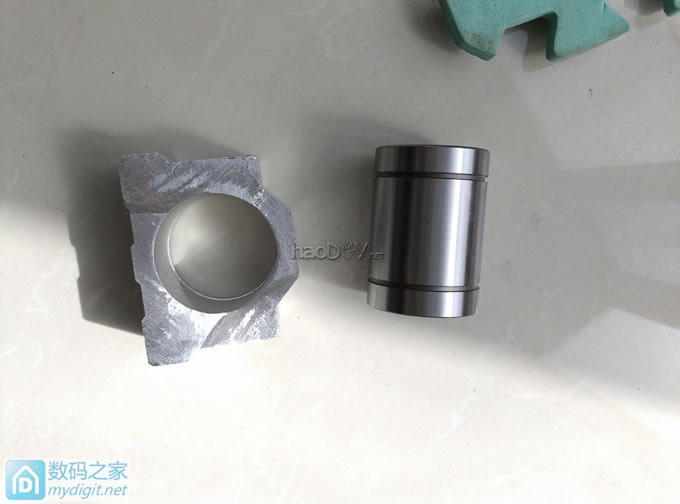

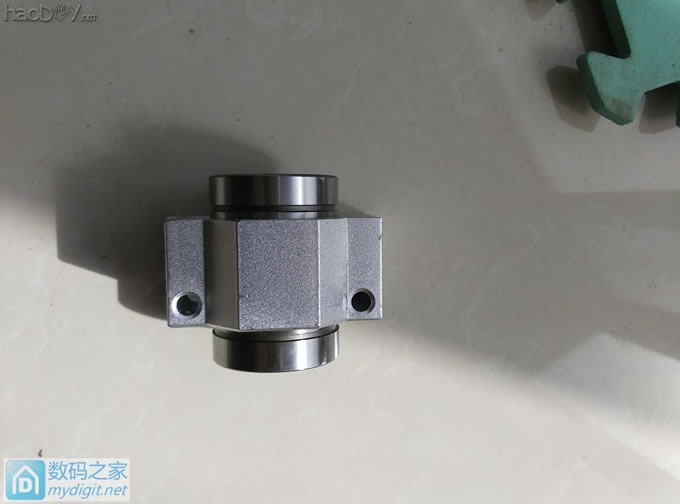

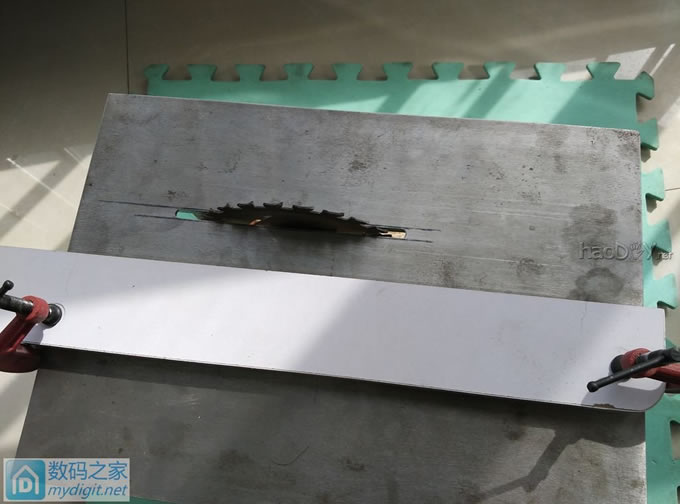

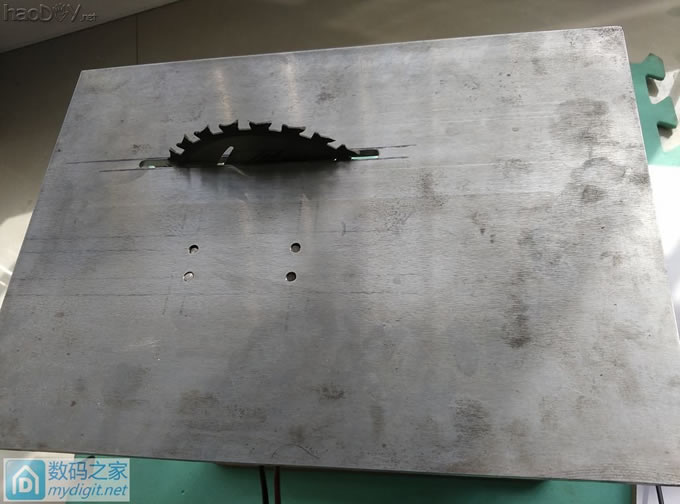

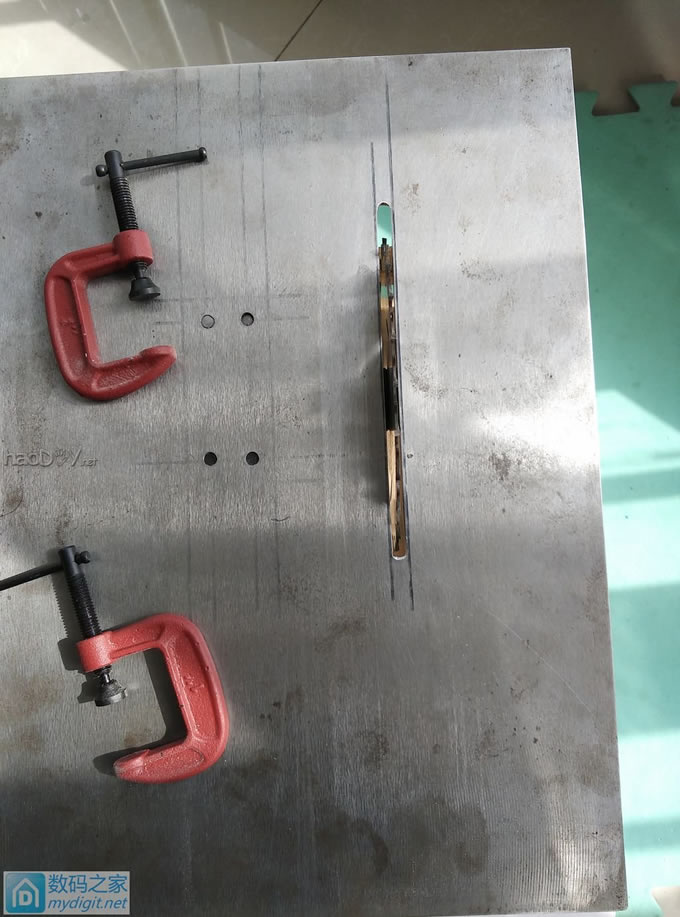

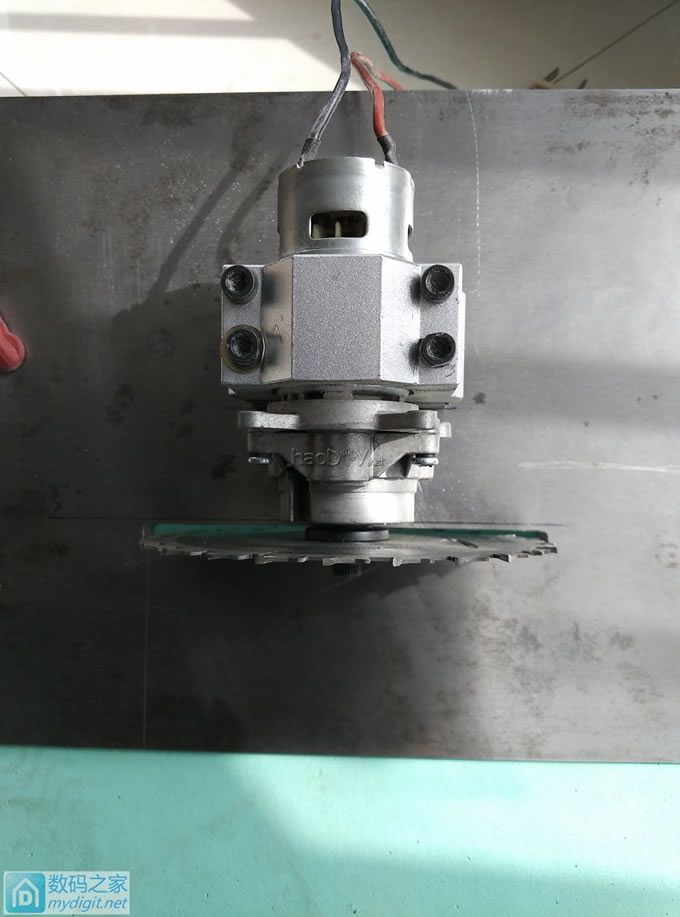

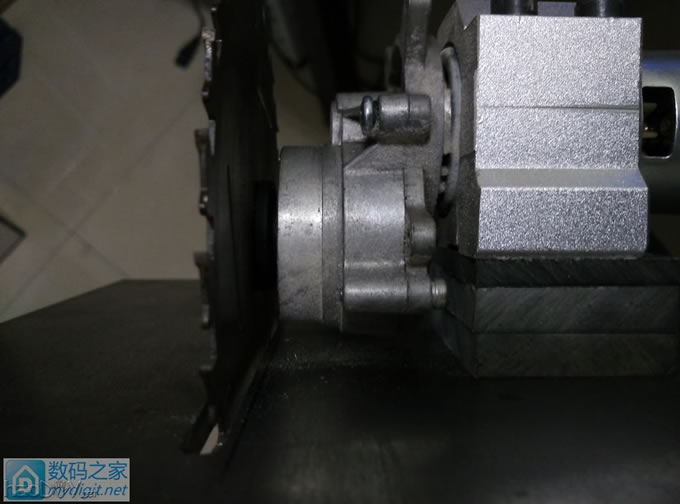

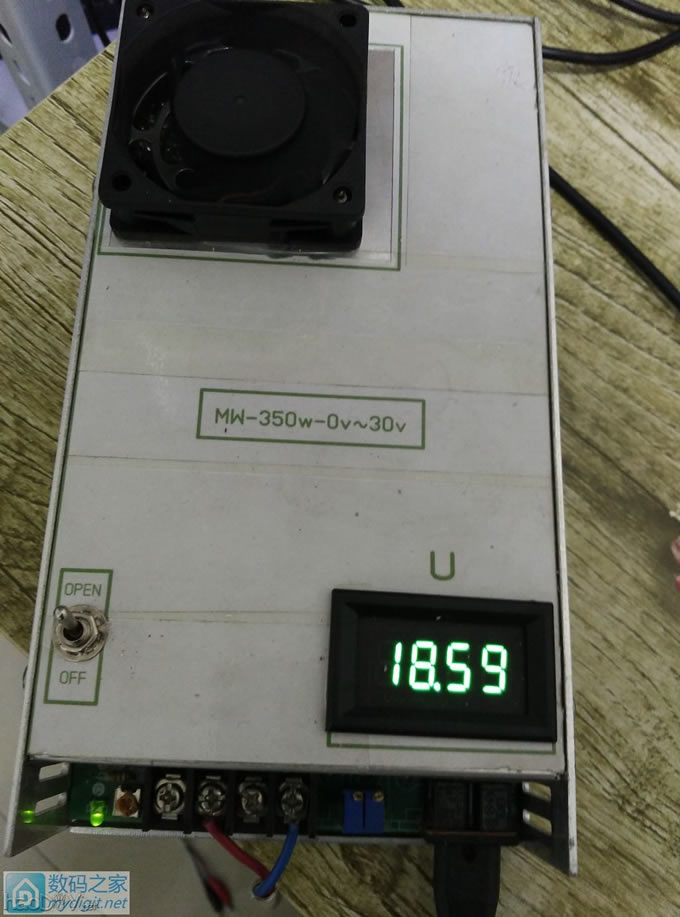

去年发贴做了个小台锯,但始终还是不太满意,那主轴精度不是太高,而且木头结构感觉不太稳当,一直琢磨有机会重做一个.......此处省略N个字 看图,半成品 锯高35mm,够了 庐山真面目 台面250X350mm,机芯来自论坛35元充电电圆锯,这货主轴精度不错,径向跳动很小,装上140mm锯片最边缘摆动肉眼看不超0.5mm,算是很不错了 为了这货我也是拼了,手电钻开的锯缝。捡来的5.2mm钻头在这7mm厚的铁板上钻开了160mm长的洞。我数学不好,帮我算算得钻几个眼,然后然后,又一阵猛锉,效果就出来了...... 775电机,都挺熟悉吧!有做雕刻机主轴的,有做小电锯动力的。为了固定这货我也是琢磨老久了,死了N多脑细泡。找资料终于找到上面这个:30mm光轴滑块,直线轴承外径正好45mm,775电机加防磁罩的基本也45mm。马云家22元,锯开,能做两个...... 旁边也锯开,好夹紧电机,再钻两个50mm深的洞,一共4个洞。又是一番考验啊,其中滋味我领教了... 再回头看看,有和刚看见时感觉不一样了的说... 侧面,垫的有点厚,本来可以让锯齿露出40mm的,无所谓了 这货的能量来源 坛友的铭纬开关电源自己改的调压、调流,电压0-30V ,电流0-14A,配这电机, 贼好使~~~ (责任编辑:admin) |
