『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

时间:2017-06-20 21:32来源:数码之家 作者:maskzippy 点击:
废话不多讲,直接上图,请观赏1.4颗镍氢电池小电批开了膛,内部有锈其实电机电刷很满很新基本没怎么用都是放坏的2.摘下废掉的电池3.电路非常简单,可以说没啥电路看来充电完全是靠外部充电器控制4.但这电批有个很大的优势:带扭力调节~5+1档~5.计划改成18650
废话不多讲,直接上图,请观赏『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

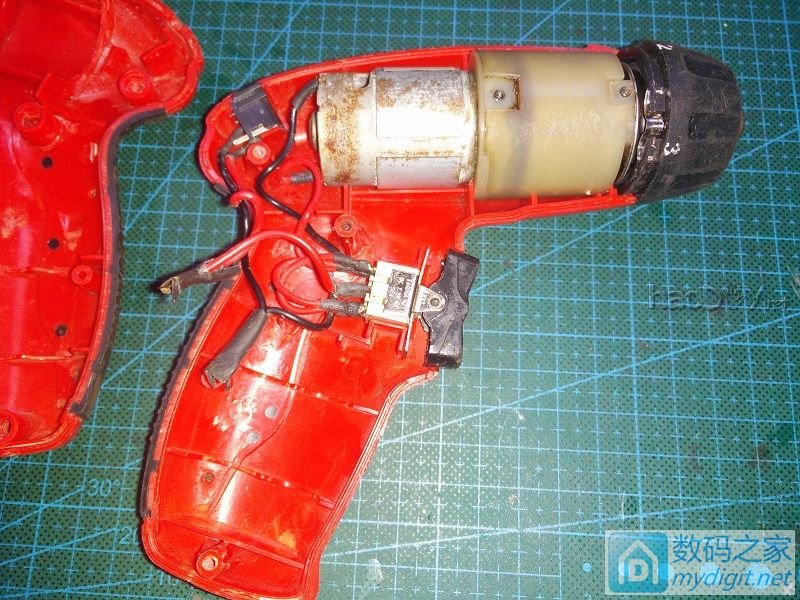

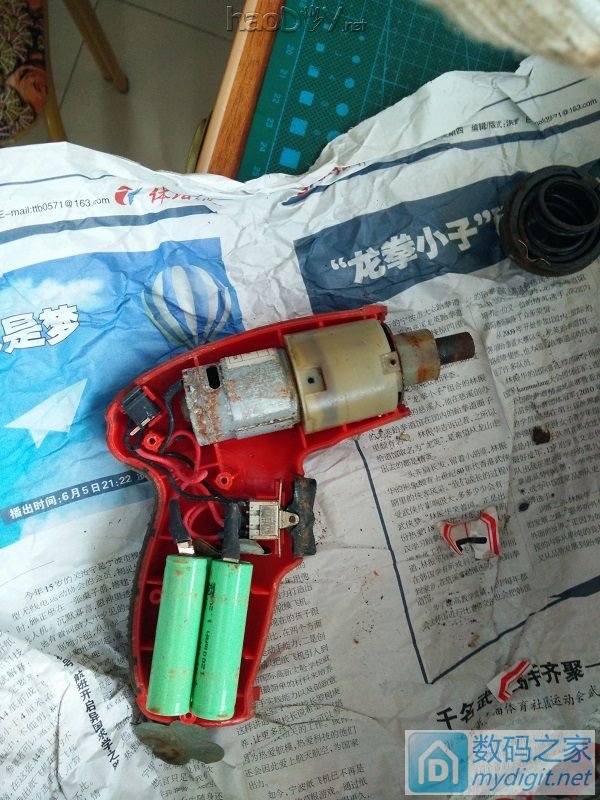

1.4颗镍氢电池小电批开了膛,内部有锈其实电机电刷很满很新基本没怎么用都是放坏的
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

2.摘下废掉的电池
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

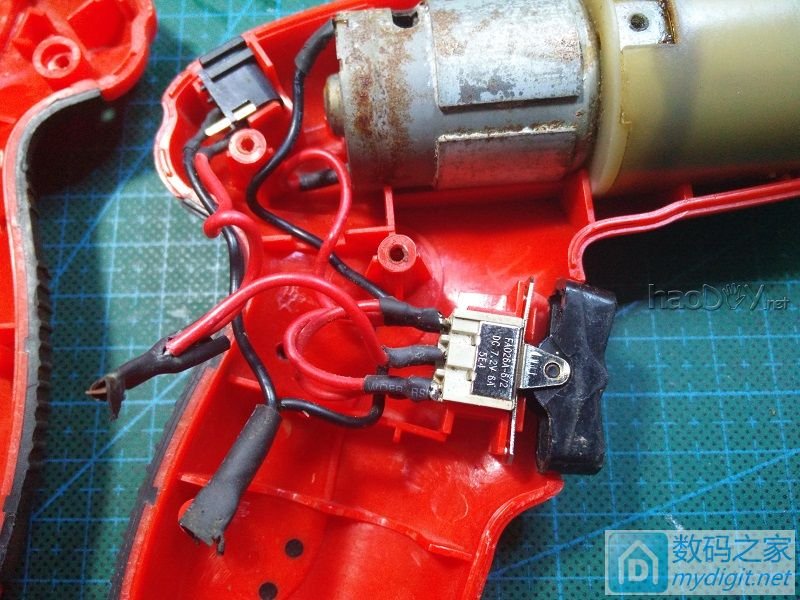

3.电路非常简单,可以说没啥电路『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板  看来充电完全是靠外部充电器控制
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

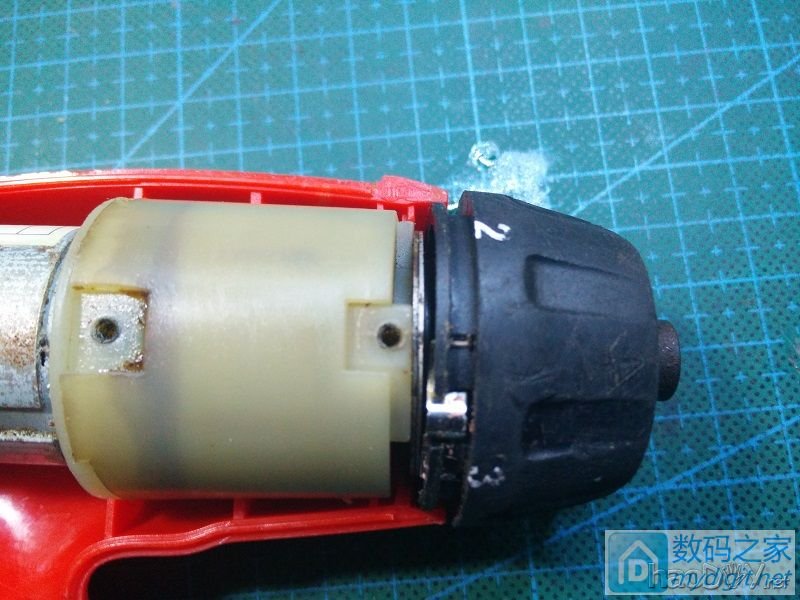

4.但这电批有个很大的优势:带扭力调节~5+1档~
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

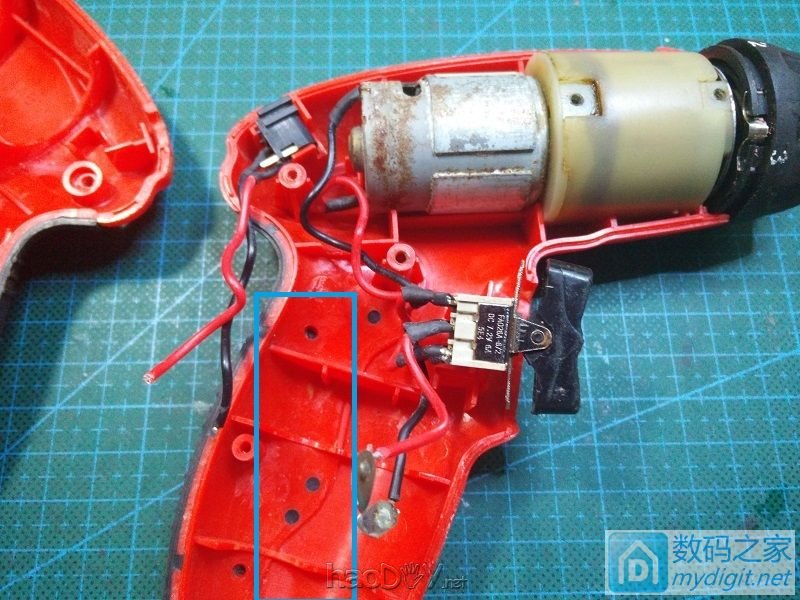

5.计划改成18650锂电池按在这个位置
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

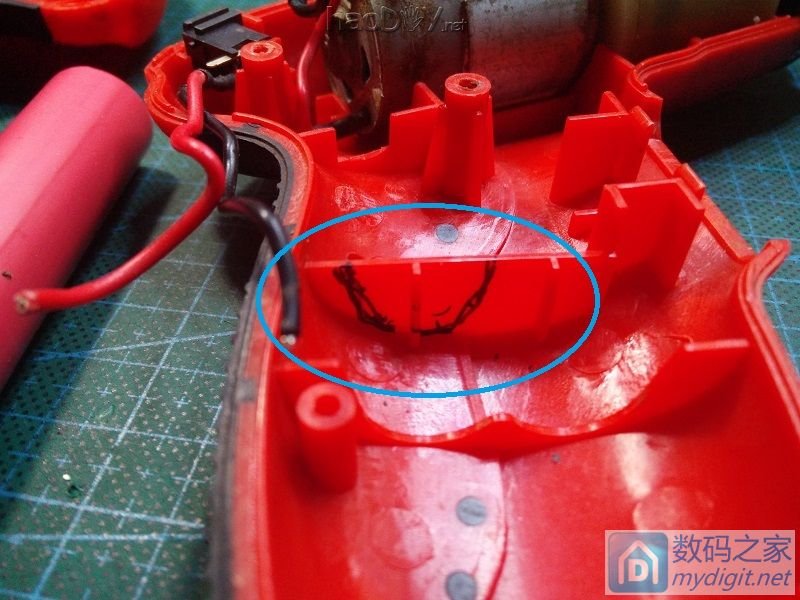

6.外壳内有隔断需要开孔,用油漆笔标好位置
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

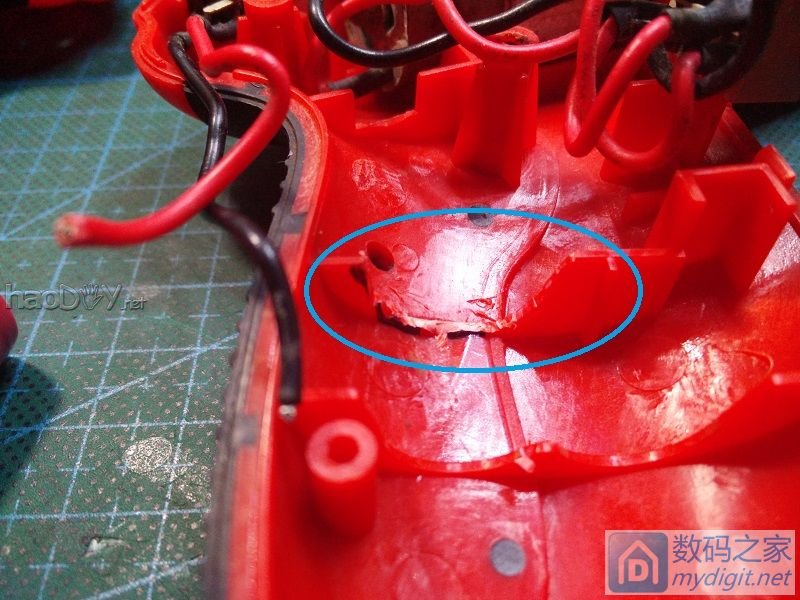

7.斜口钳+壁纸刀开出空间
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

8.放入电池试试调整到合适尺寸
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

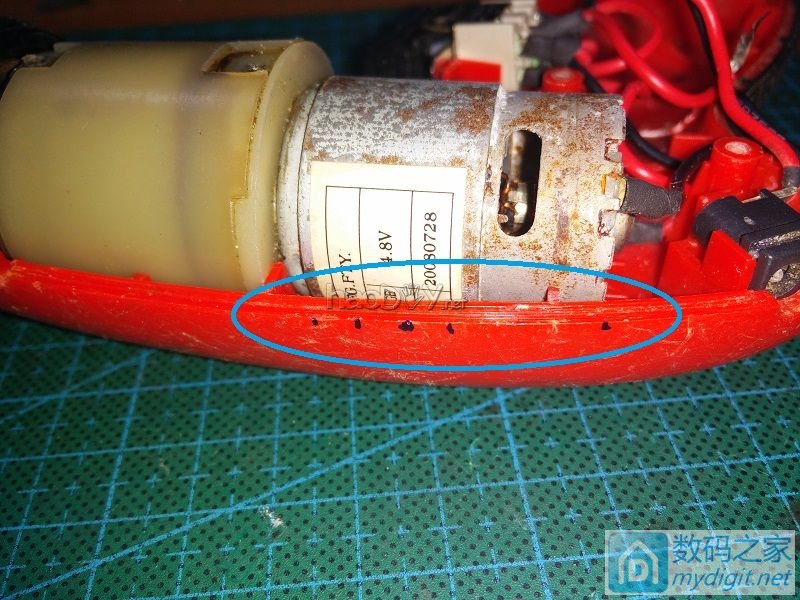

9.这里比量好几个点标记下
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

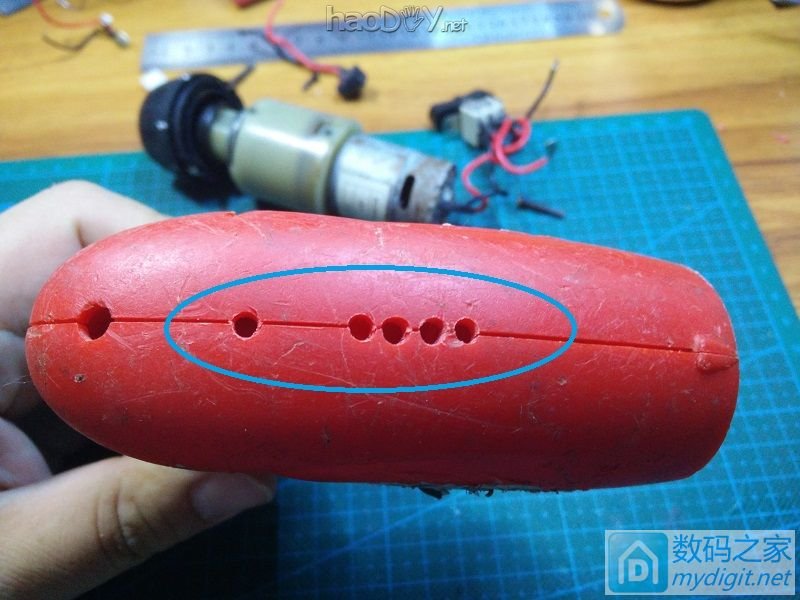

10.开出3mm孔,嘿嘿
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

未完待续

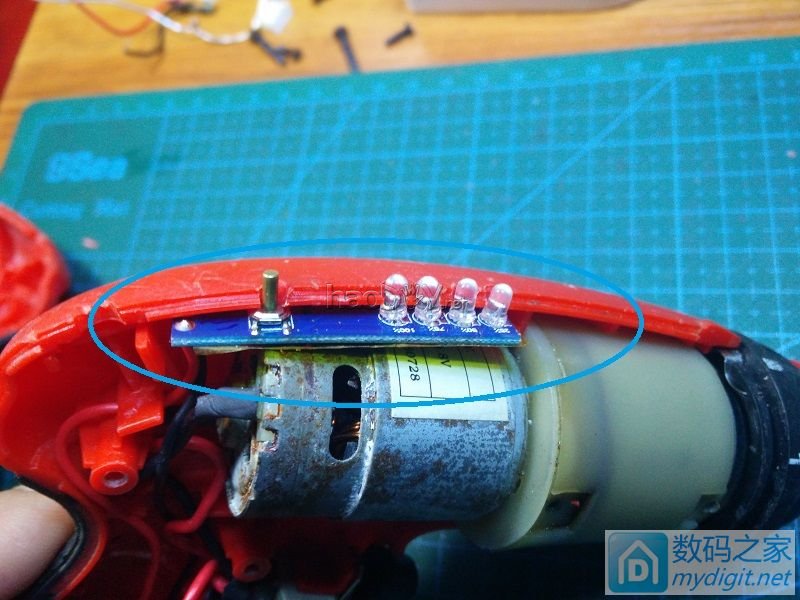

11.1串电量显示板放入,底部用高温胶带保护下
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

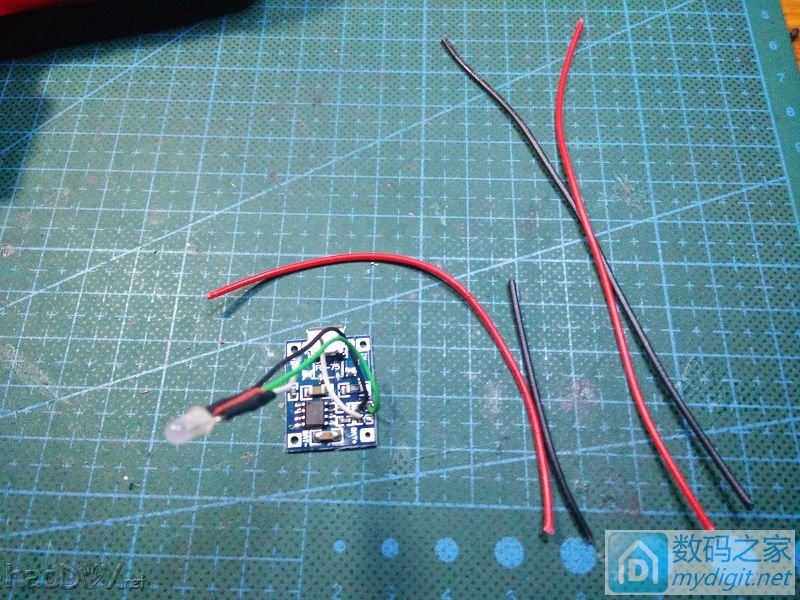

12.TP4056板子改造双色指示灯
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

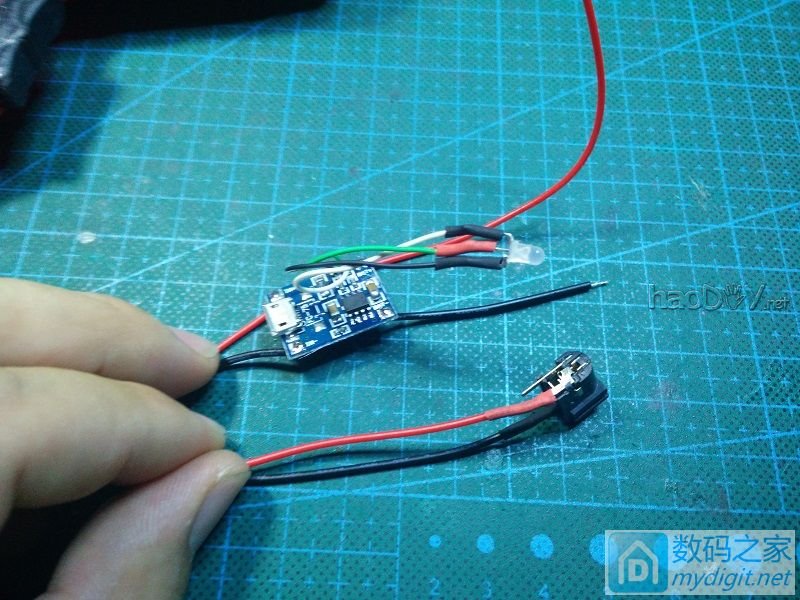

13.与充电插座焊接好,各输入输出都焊好~~
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

14.开始最终总装,主要是蓝圈圈3个位置,底部开了个3mm指示灯孔
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

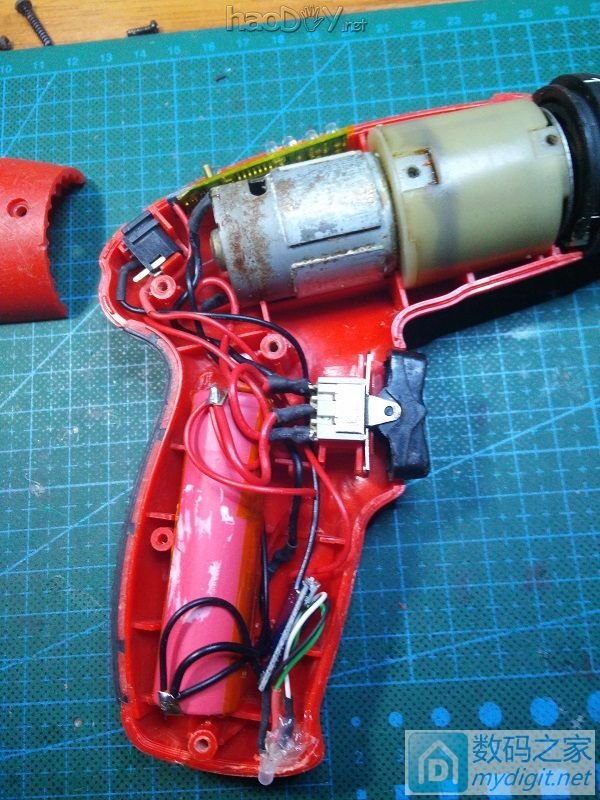

15.整理好走线是很重要的步骤,电线不能嵌在壳内隔板上会导致合不拢和卡断线路;充电指示灯用热熔胶固定下防止被捅进内部
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

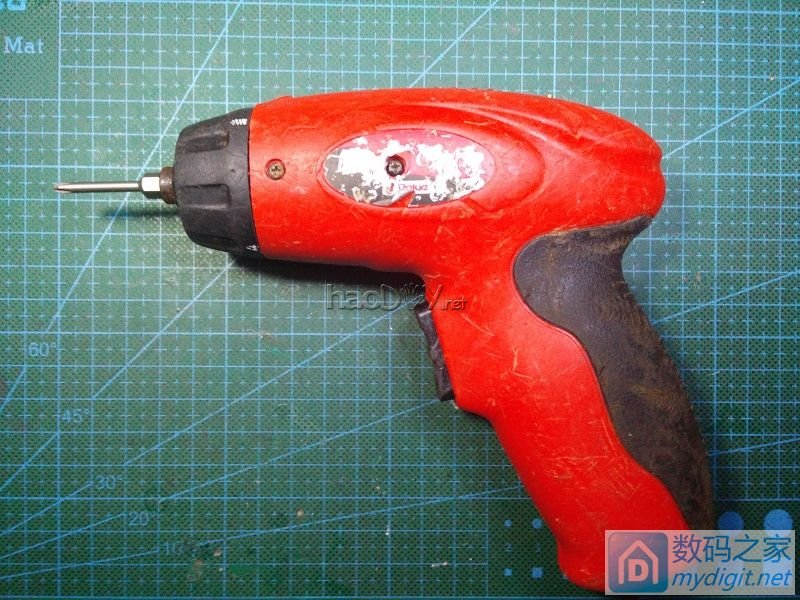

16.外壳安回就完工了。
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

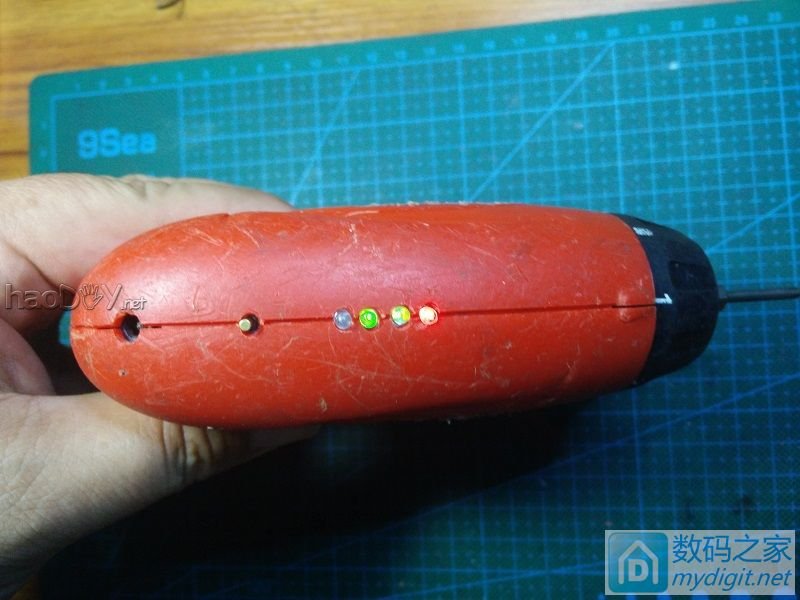

17.测试下电池电量『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

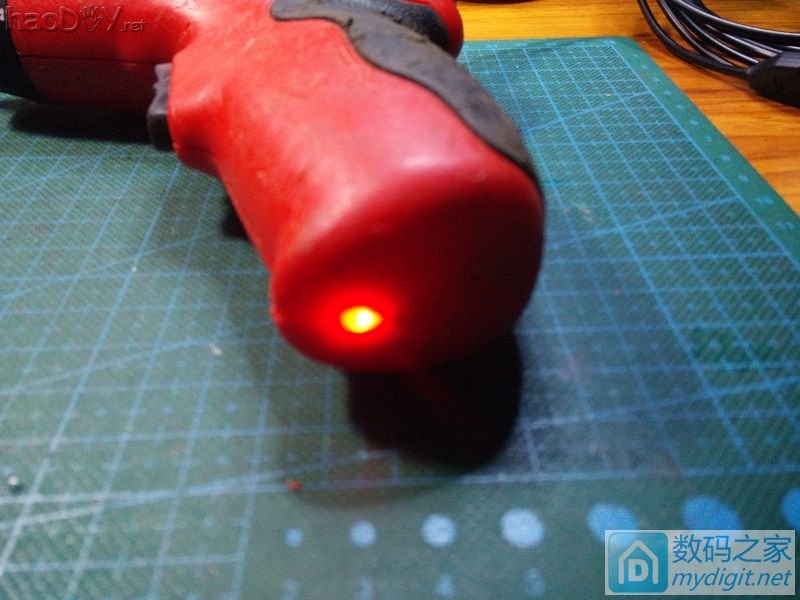

18.充电红灯
『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板

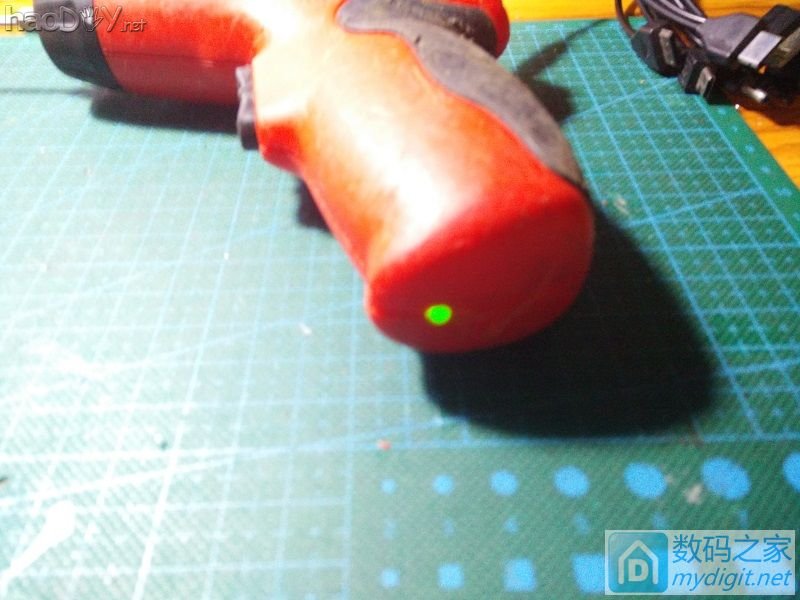

19.充满绿灯,改造成功了『二师兄出品』4.8V小电批电动螺丝刀改造电量指示灯&充电板
