制作激光雕刻机

时间:2013-01-21 12:04来源:网络 作者:网络整理 点击:
其实已经做好很久了,但是苦逼地学业繁忙之中..今天正好看见某位求助,于是发出来吧。包括硬件上的,和软件上的,基本应该大概也许可以当教程看的。当然,组建的



  着实已经做好好久了,可是苦逼地学业忙碌之中,本日正悦目见某位告急,于是发出来吧。

  包罗硬件上的,和软件上的,根基应该或许也容许以当教程看的。虽然,组建的时辰拍了许多照片,较量具体,可是苦逼的我由于相机上装了CHDK,用读卡器时健忘扫除写掩护,于是数据丢失数据规复后大部门图片不行用,只剩下一些,但布局列位都可以看得清晰,布局列位本身去想了哦。

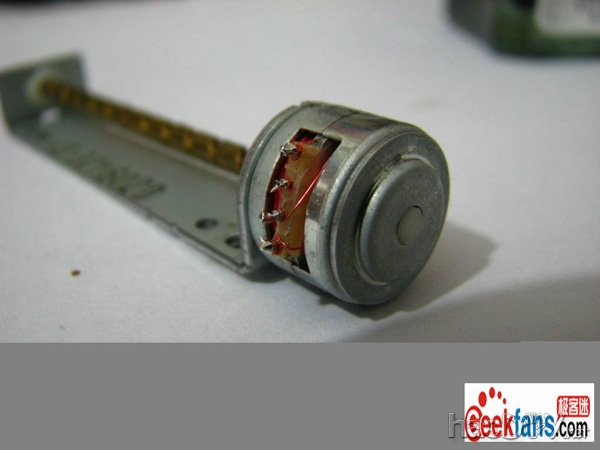

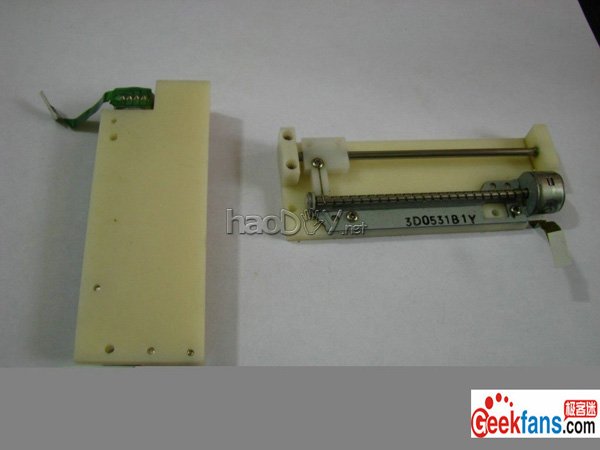

  那么,这是买来的两枚滑台,图下方的阴影就是无律例复的数据。



制作激光雕刻机

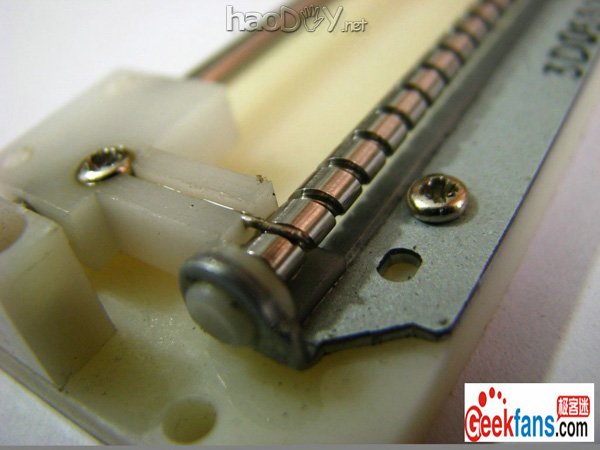

  是这样一个布局,丝杆动弹的时辰,滑块就会随着动。



制作激光雕刻机

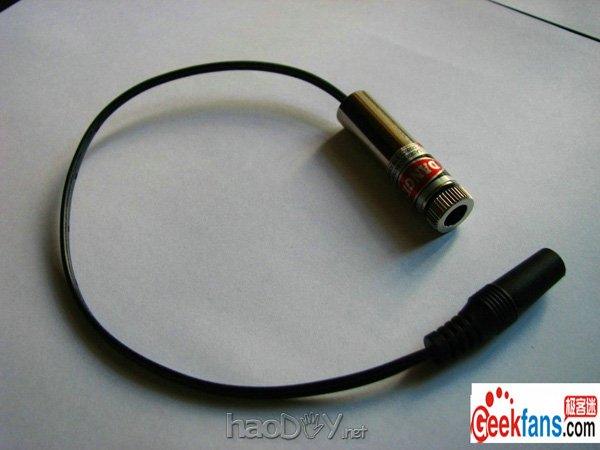

  几十块钱的激光器,现实功率在100多mW吧,预计



制作激光雕刻机

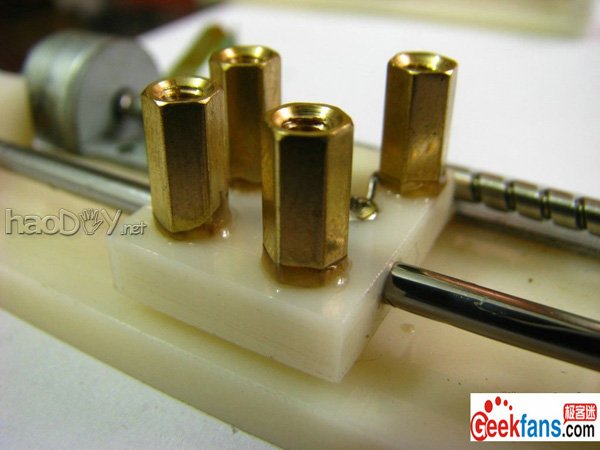

  铜柱以好基友胶粘在滑台上,不消的话会被盖住。



制作激光雕刻机

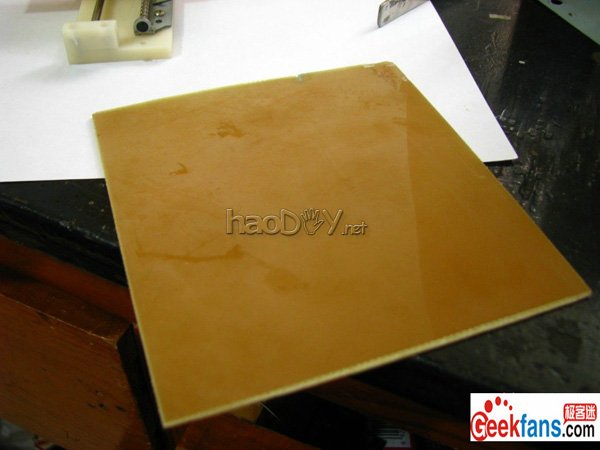

  一片覆铜板



制作激光雕刻机

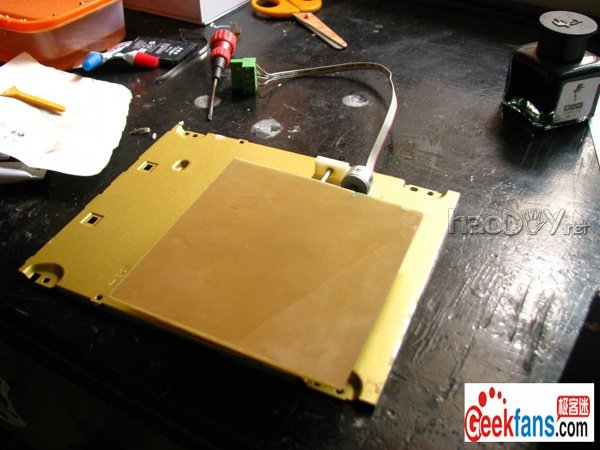

  同样地粘上,下面那块黄色的是光驱板板…



制作激光雕刻机





  中间许多图片消散了=。=,于是跳到了这里

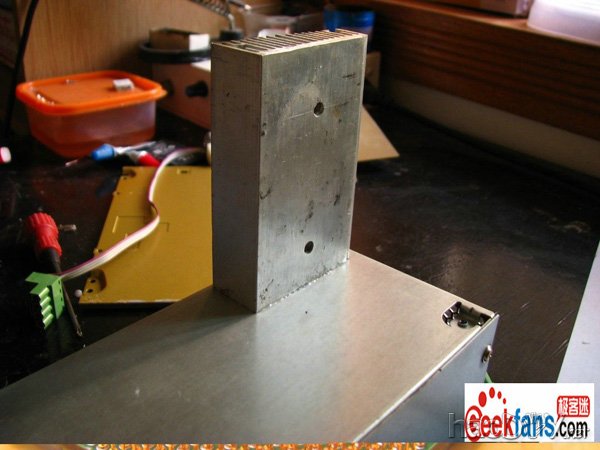

  底下谁人是HP品牌机内里的小电源外壳 挺坚贞的

  同样用好基友胶将一个散热铝块粘上去(还算平稳



制作激光雕刻机





  这是一个示例,从上到下,对应着步进电机的



制作激光雕刻机

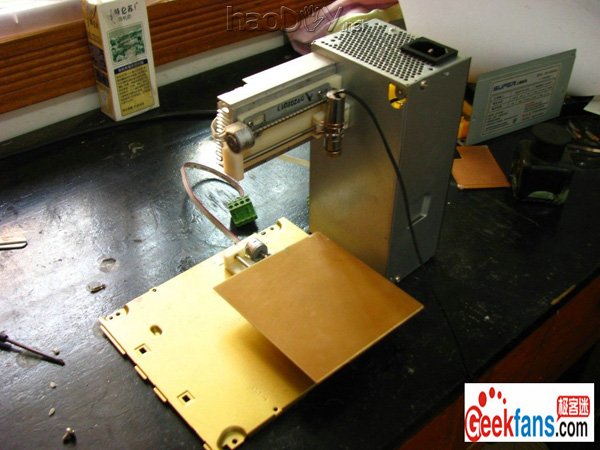

  A+ A- B+ B-,列位同样可以参考。这是组装完毕的...

  或许布局看得清晰吧..



制作激光雕刻机





  驱动板的毗连与配置着实都可以咨询JS,可是照旧818。

  那么起首下载MACH3(内含其他一些东东..)可以收集搜刮,亦可遵循以下链接

  kuai.xunlei.com/d/UBFZCTCCMUXN

  安装配置指南:wenku.baidu.com/view/a7a7e401de80d4d8d15a4fff.html

  一些配置请咨询卖板的贩子。



  配置完后用你配置的热键在键盘上玩玩看,正常否?

  这里我们还必要调试一下,由于它并不如你所愿,叫移动几多就移动几多

  以是电机校正

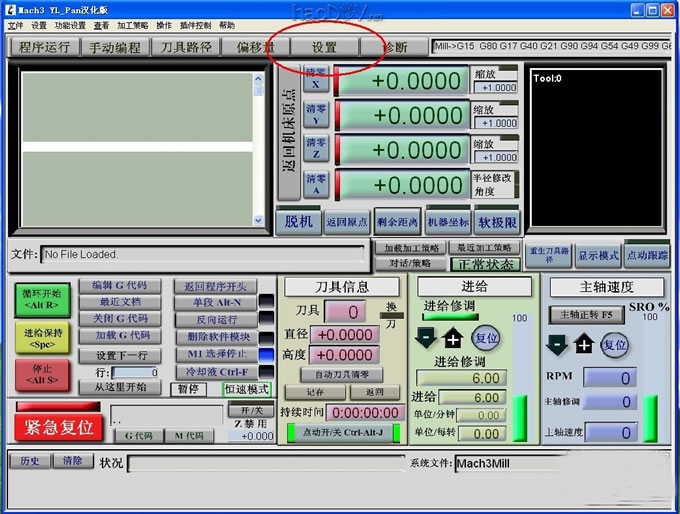

  于是,启动桌面上的Mach3Mill,先点下紧张复位吧,然后单击上方标签中的 配置





制作激光雕刻机

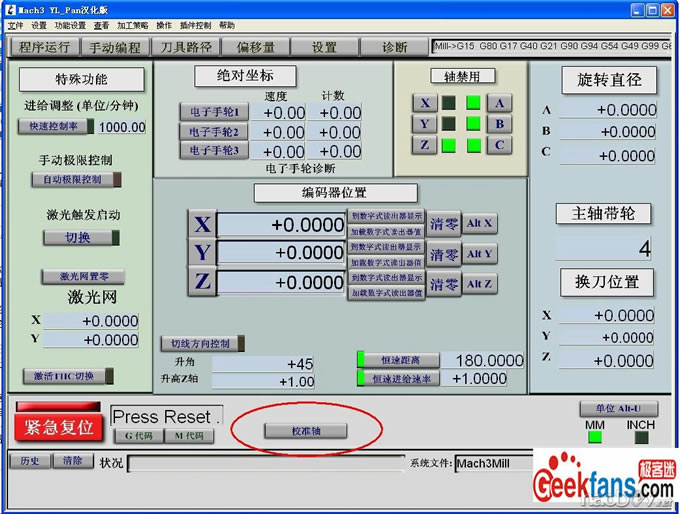

  然后是 配置 内里的 校准轴。

制作激光雕刻机



  点了之后,呈现一个窗口,意思是让你选取一个轴来校准,

  激光镌刻机只必要X和Y就行

制作激光雕刻机

  OK之后,问你 想移动几多?



  答复一下,好比20(这里的单元在上面的配置链接中已经配置过)

  确定

制作激光雕刻机

  然后的我就不截图了,由于我没接着呆板。

  确定之后,假如前面凭证JS的要求已经配置完毕,那么呆板应该会举措

  然后你的滑块会移动,尺子量一下,把现实移动的间隔汇报弹出的窗口

  确定即可完成校正。

  用键盘玩玩看,是否正常?

  ------------------------------------强盛的支解线-----------------------------------------

  绘图的时辰,是不是但愿它可以随意开关激光管呢?

  可以用节制板上的继电器。

  虽然尚有就是把移动的速率调快些,好比我的1500m/s,这样碰着G0代码的时辰,就不会像给进一样慢,也就不会在工件外貌留下陈迹了

  由于我的激光管功率简直小。

  速率的配置在MACH3的配置的电机调试,本身走走。

  我要说的是下面。

  然后是继电器关断的题目,

  有的驱动板带主轴继电器,这样的话就可以节制激光管的开关,

  怎样节制呢?

  有人想到了M3(开)和M5(关)代码。

  可是究竟上,MACH3中的M3与M5的行使进程中,会耽误,由于原本是给电机计划的,可以掩护电机

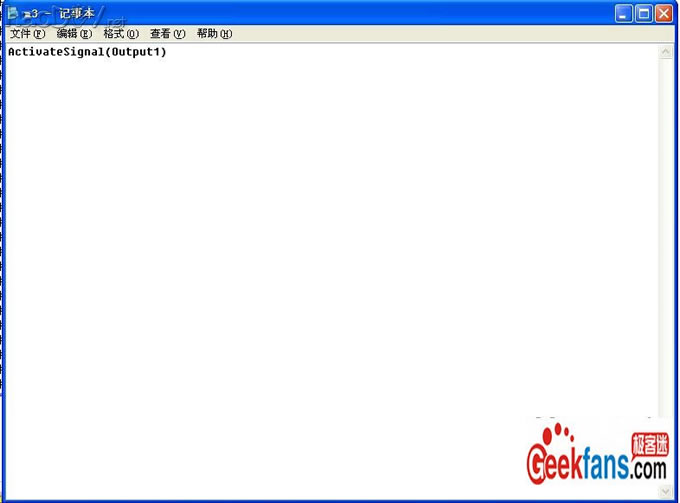

  激光的话不存在这种题目,于是必要修改一下M3和M5指令。

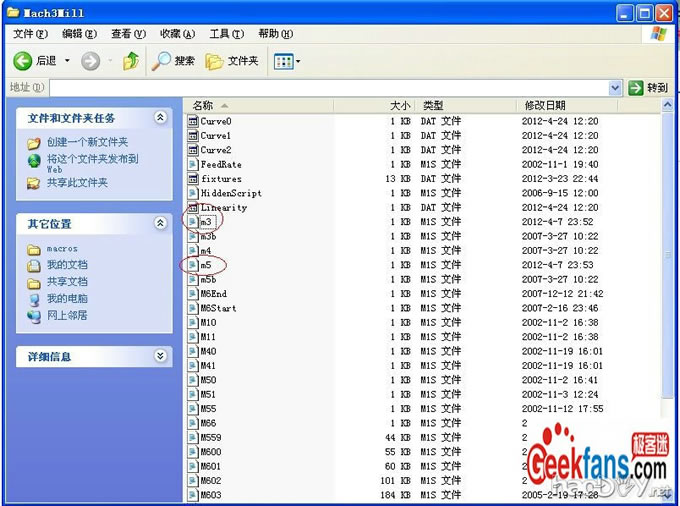

  打开MACH3内里的谁人目次,好比 C:\Mach3\macros\Mach3Mill

  是不是看到了很多文件?

制作激光雕刻机



制作激光雕刻机

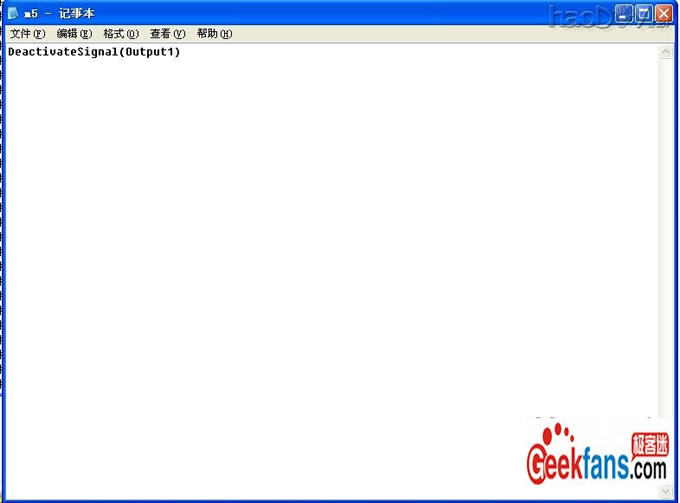

  同理打开M5,



  将内里的内容修改为DeactivateSignal(Output1),生涯

制作激光雕刻机

  然后试一试,这两个指令是不是没有耽误了捏?

  -----------------------------------------强盛的支解线----------------------------------------

  至此MACH3的配置根基完成。
