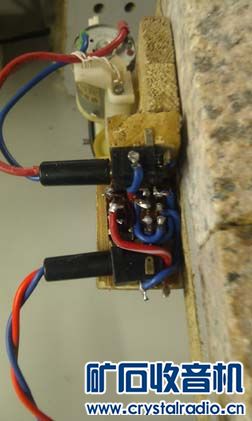

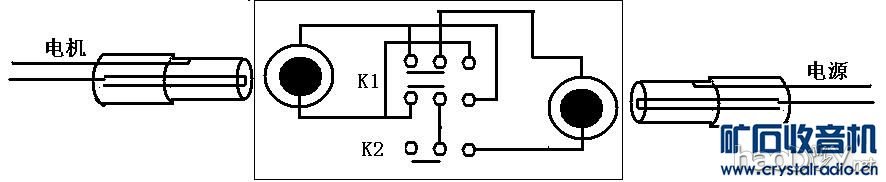

3、将线轴插入放线架让其灵活，抽出漆包线，将引线卡在线包外，，轻轻地插动让漆包线在线包中绕，进入后将计数器归零。然后用手轻轻拉漆包线绕，尽量均匀地绕在线包里，注意不要跑出经包架外。如果出外，需要立即停绕，并反转将线回出，回得太长的需要让线轴回卷回去。弄正后再继续绕。我是两个线包一起放上扁轴，绕满一个立即绕下一个。 4、、绕满后选取与线包等宽的透明胶带，将线包粘包起来。再取下卡槽片，抽出线包架，这时最重要，绕前把线头临时固定在线包架外，拆开时，小心不要弄断了线头。 5、线包的引出线需要用锋利的刀片刮去漆，用电烙铁蘸松香给引线上锡，然后再装入耳机盒内。耳机引丝线 用热塑胶固定。 做一台适合自己的绕线机（二） 用手工绕太多的圈数，人很累，手绕得酸软不堪。圈数数错的情况时常有发生，怎样才能减轻劳动强度呢？使用直流电动机是最好的方案，可以灵活的调整速度，正转和倒转。需要的是将高速电动转动减慢下来，采用皮带、齿轮、涡轮很容易将速度降下来。交流的慢速电机直接用交流电，看起来可用，它的每再次启动，转向会发生逆转，在绕线圈时会坏事，不宜采用。所以得为电机准备一套能调电压的电源。 制作方法如下 一、选择电机和传动轮 找坏了的复印机、打印机中，拆出的电机和传动轮最好。我采用的是旧喷墨打印机中拆出的一套传动结构。测试后觉得速度与动力比较合适。 二、改绕线机轴 要给绕线机加电动机，摇柄轴就要改成电机轴。准确地说就是与涡轮轴相连接的轴。我改动了与绕线机轴连接的那个齿轮轴芯。将轴插进齿轮中用502粘牢。 由于装上和拆下线包架时都要卸传动机构，所以在支架上打孔上螺丝。由于轴与电机是整体结构，不全左右摆动，所以卡轴片也省略了。 三、加控制开关和连接插 为了方便装上和拆下线包架时都要卸传动机构，控制部分应当用插件方式，以免断线我采用了两个开关，一个电源通断开关；一个正负电倒相开关。如图。 四、为电机准备一套能调电压的电源。   这是一台自制的无极调压电源。它采用2W双9V电源变压器，取其18V为低压输出。再通过LM317稳压块，用电位器进行调压。电路图实物图如下。 有电压表目视电压变化变化有二极管进行保护，有自恢复保险片防止短路。烧坏电源。 经使用，不熟练时快慢刚好，电压调低就慢下来，想加快就把电压调高。要注意电机的随能力，不要超过较多，否则电机电刷易烧坏。熟练后感到电机转速略慢一点，可另换动力大一点的电机即可。 (责任编辑：admin) |
