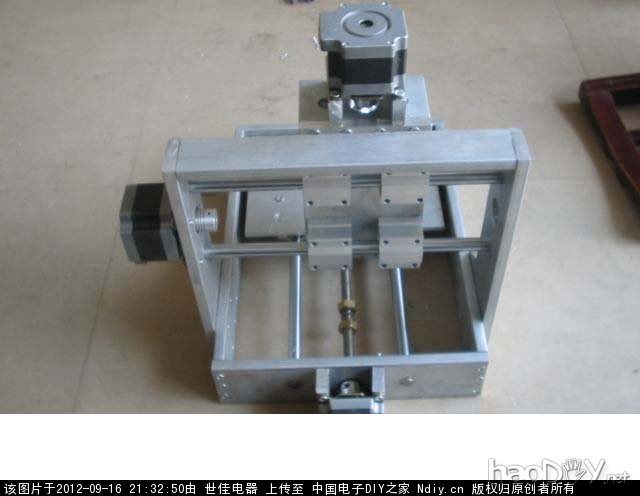

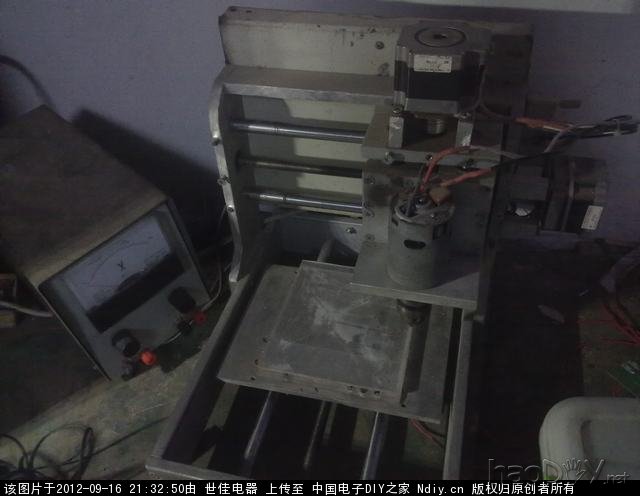

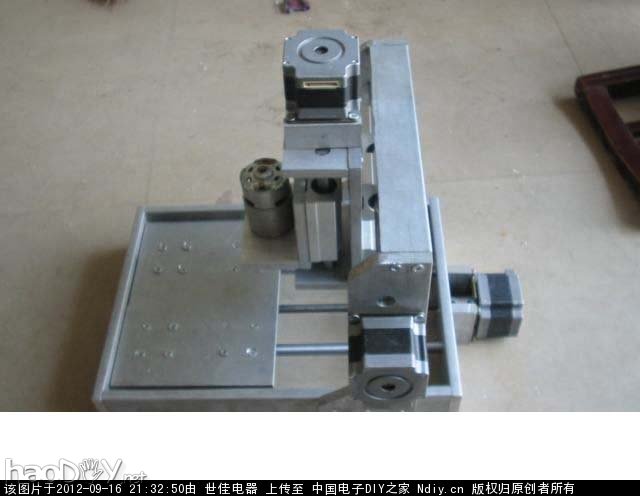

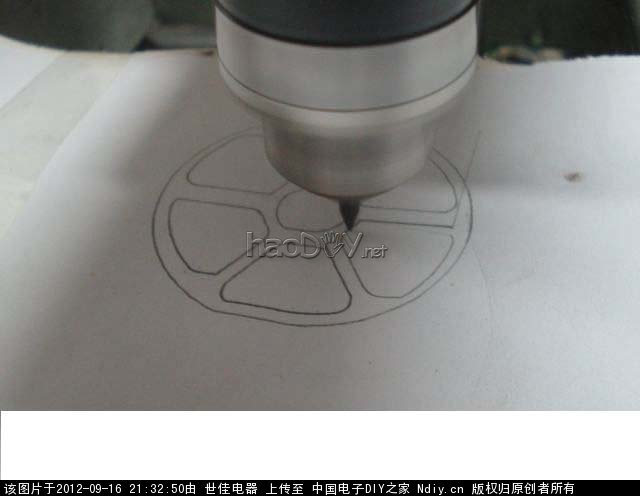

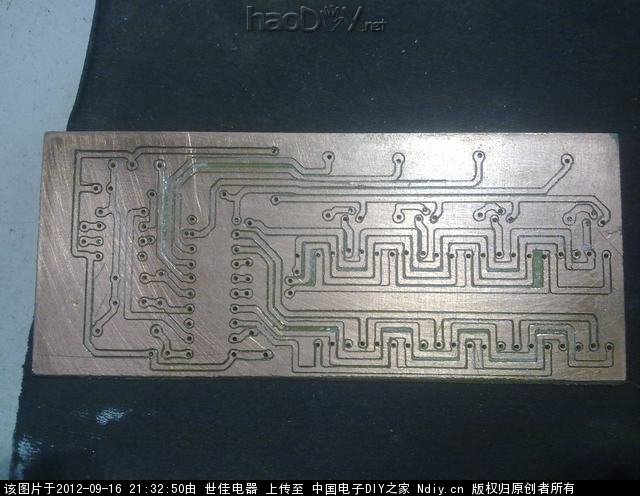

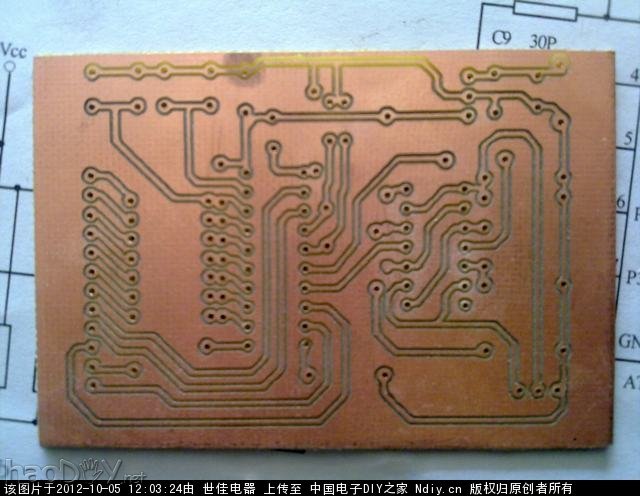

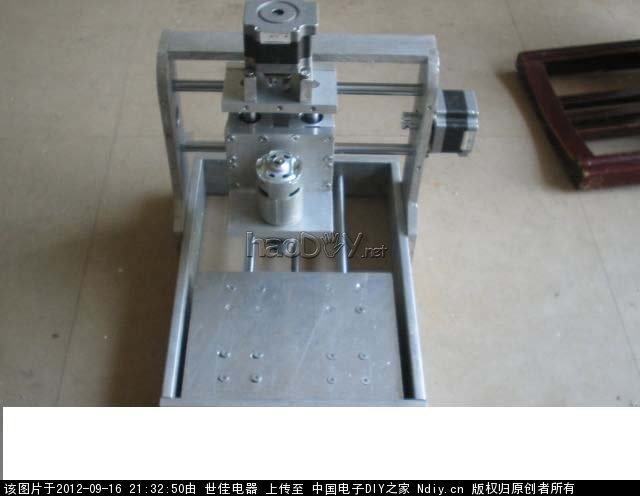

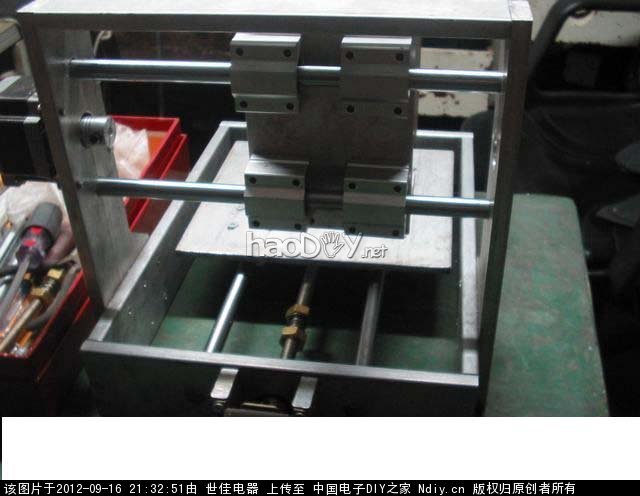

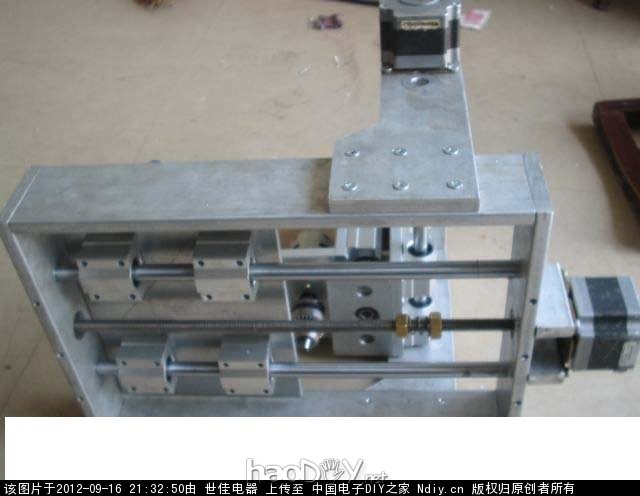

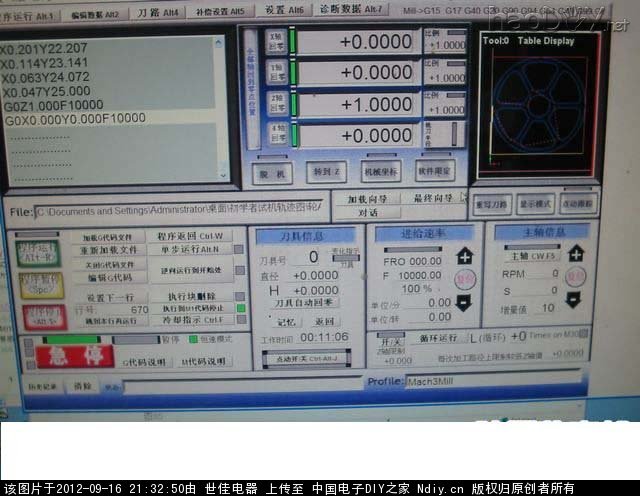

首先得发句牢骚，做这个雕刻机真是辛苦啊！熬了多少个夜晚终于等到今天，呵呵。开始用铁的搞 搞了一部分结果尺寸有问题，钻的几个孔也有问题，那许多工夫就白做了。后来索性豁出去了，全部材料淘宝采购，特别是机架用的铝材（这里不得不说下。这个机架铝板确实不错，剩下了不少的工夫 老板全按我给出的尺寸切割好了，我回来直接钻孔攻丝就OK了 这个机器只有丝杆滑杆的孔是叫别人用铣床加工的 其余的全部是手钻搞定 铝比较好加工台钻都没有上 谈谈制作中的重点吧 。除了滑杆丝杆的孔外 其实滑块固定的的孔也是很重要地 开始大意了，不是很准确 螺丝全部上紧后滑不动啊，不得已又从新用大点的钻头洗大， 各轴一定要横平竖直，其实做过后才知道也不是太难是吧 做到今天终于可以试机了只差工作台面还得搞下 先拿张白纸，夹上铅笔试机 同样的数据重复执行了2次，肉眼看不到误差，所以精度也不知道是多少，下面上图，制作过程一步步拍的 尺寸图纸什么的没有，逐步估摸的            #p#分页标题#e#          PCB孔是台钻手工钻的速度也挺快的，雕刻机钻孔也可以 我心疼我的工作台面，呵呵 看看这个刚做好的PCB 我估计这个精度只能到这样了 再精细的应该有困难  |
