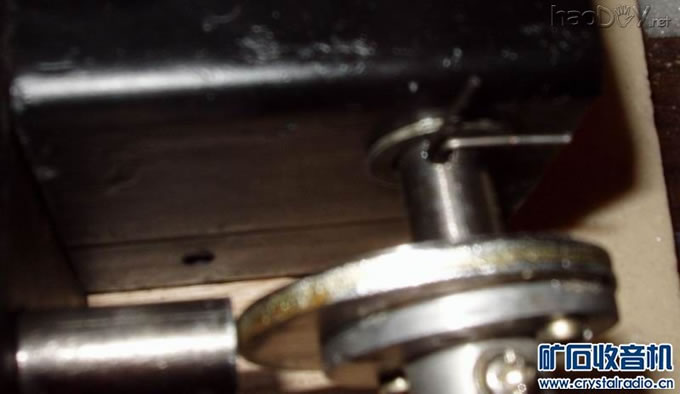

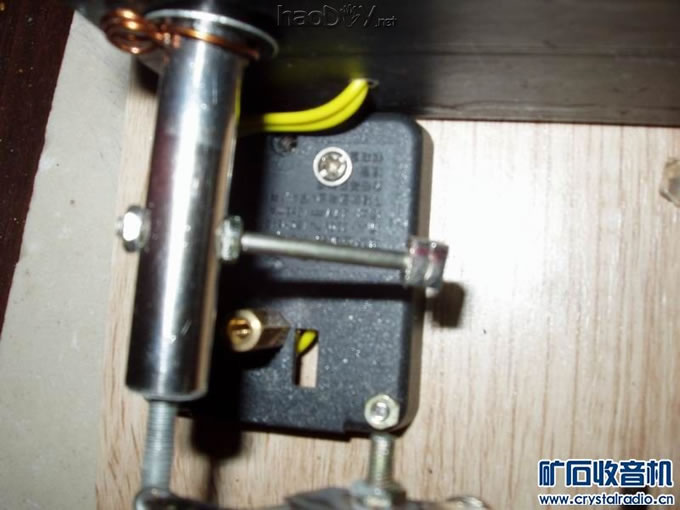

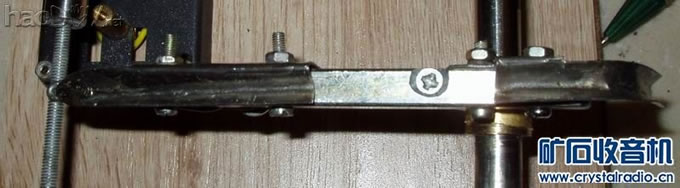

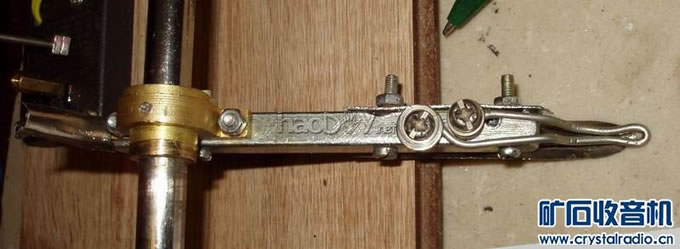

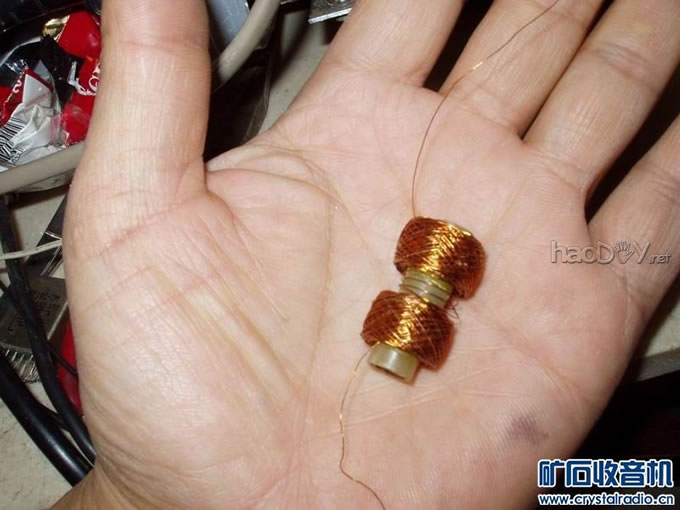

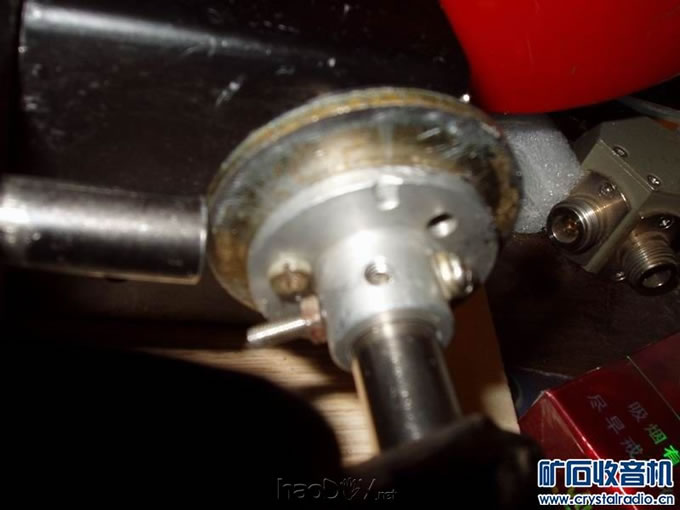

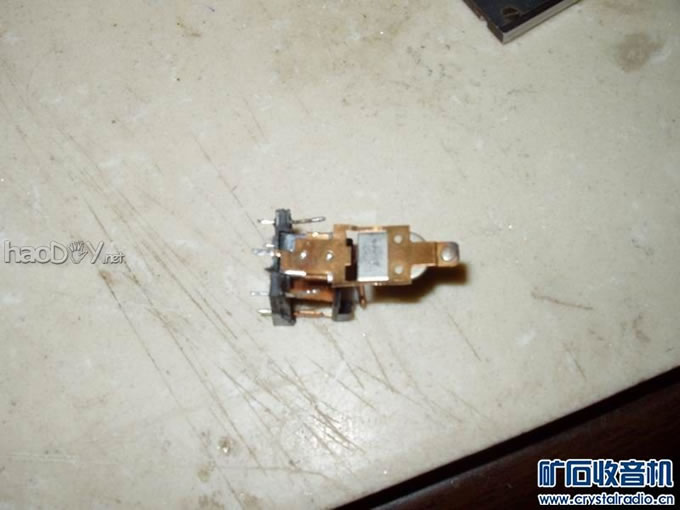

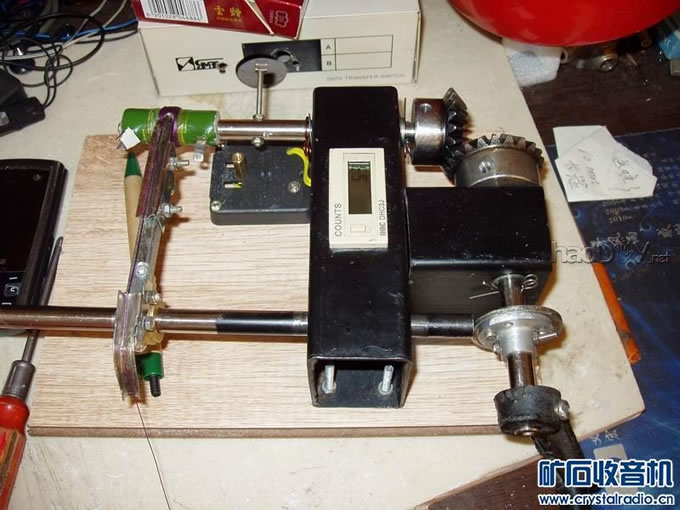

   关键细节2：轴的固定！在轴上定准位置，打M3通孔然后加1-3个垫片，用钢丝做的销子固定。  关键细节3：偏心轮和顶杆部分 在那个拆自扬声器上的铁饼子上由内向外打三个孔（三楼图片）调整不同半径就可绕出不同宽度的线圈。 两个小轴套来自家里的“万宝箱”一铜一铝，经过手锉扩孔而成。感慨：平时拆下来的垃圾不必整理，扔一烂箱子里说不定啥时就用上了。  [关键细节4：DIY的“干簧管”拆自一小型继电器，但簧太硬动作不灵敏，用剪刀把两面分别剪去一些，这样就动作自如啦。 还有，长螺丝前端的两块小磁铁来自于光驱的核心部分，只要吸在头上就行，如果有“丢数”情况，拿下来在干簧管上晃一下就补齐了    关键中的关键：两个伞锥齿轮的齿数绝对不能相同，否则是绕不出蜂房的。我这是21:20. 好啦，再上个整机图欣赏一下  后记：此制作发到这个版块只当凑数，重在参于嘛。小机器全部成本四五十块。加上近一周的业余时间和部分热爱DIY的激情很轻松完成。也能绕一些简单的蜂房线圈。但通过这次DIY也对这个机器有点深入的了解。建议仿制的朋友试一下用胶轮加个圆盘传递，这样当调整胶轮时可以进行“无极调速”，在线圈绕不到不同直径时随时调整排线会绕出更加漂亮的蜂房线圈。 最后为了直观的看到这个小机器的工作过程，用手机拍了段视频，配上一段俗不可奈的音乐欣赏一下吧！ http://www.56.com/u52/v_NzM2NjAwODk.html#st=80 补充内容 (2012-10-1 11:32): 有好多朋友看不到视频，可能是网络服务商的问题。 可试下优酷上传的（内容相同）http://v.youku.com/v_show/id_XNDU1Mjk3MzA4.html 刚才用漆包线又绕了一个小电感。中间有二次打滑，退回  一圈再继续。。。使用效果还行 (责任编辑：admin) |
