谢谢各位老师关注和支持，感谢版主的关注，因为上班，所以时间不多，今天光轴.丝杠等机械部件到了，抽空做了点，太晚就不敢做了，怕影响邻里，YANG200999 老师您好，用铝板做主要考虑到好加工和不生锈，45钢板用手钻开孔我没信心，尤其光轴的孔，决定用铝板之前曾想用钢制方管焊接然后里面灌满混凝土，来保证机器的硬度，因自己没有焊接工具，附近加工的都不肯给做，所以干脆不求人，自己用铝板做吧，现更新一点：
diy全铝板4030数控雕刻机

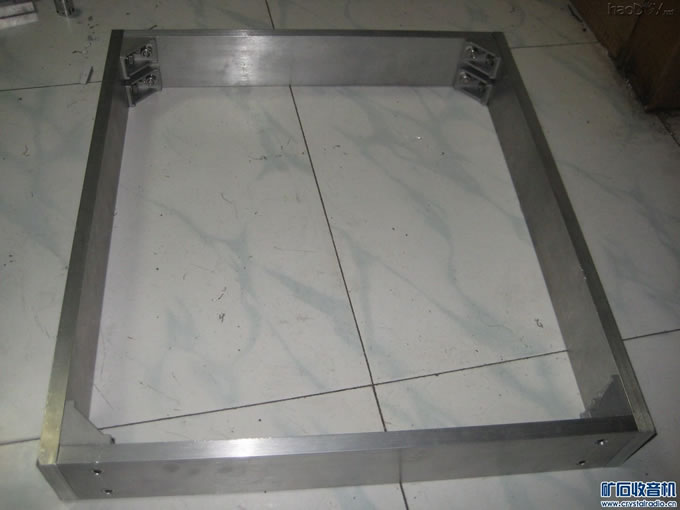

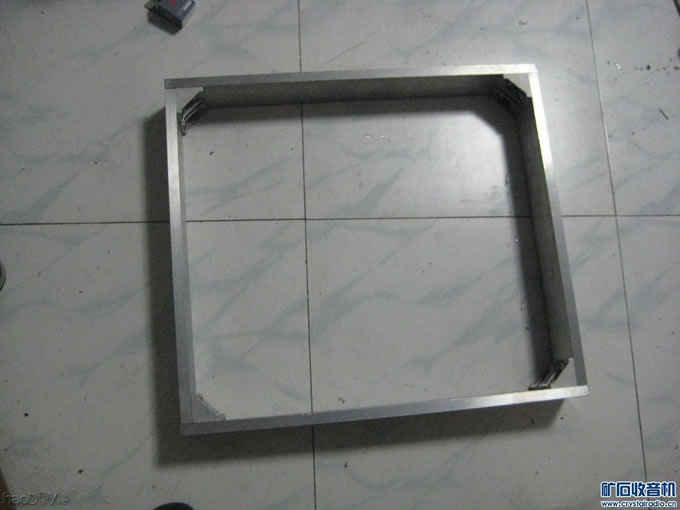

连接好了

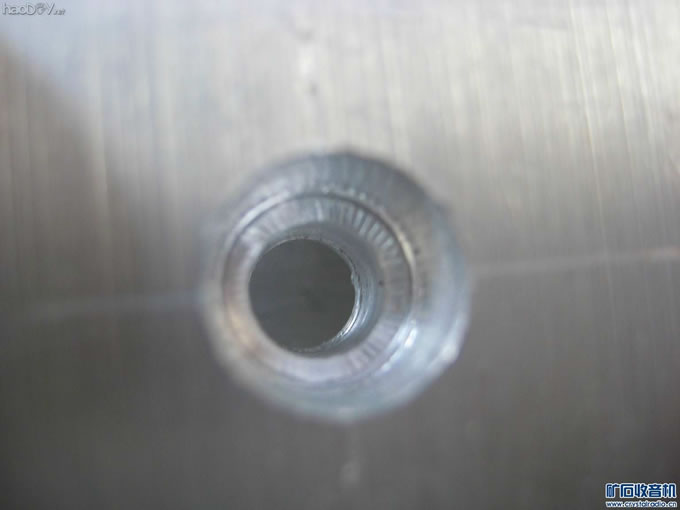

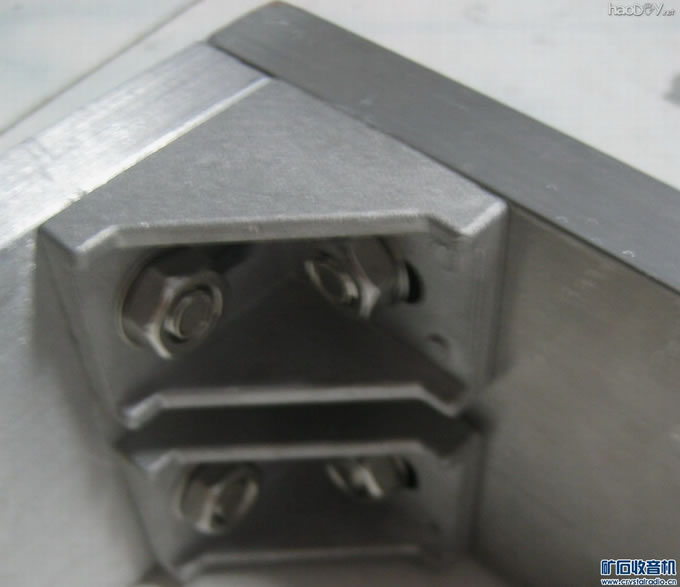

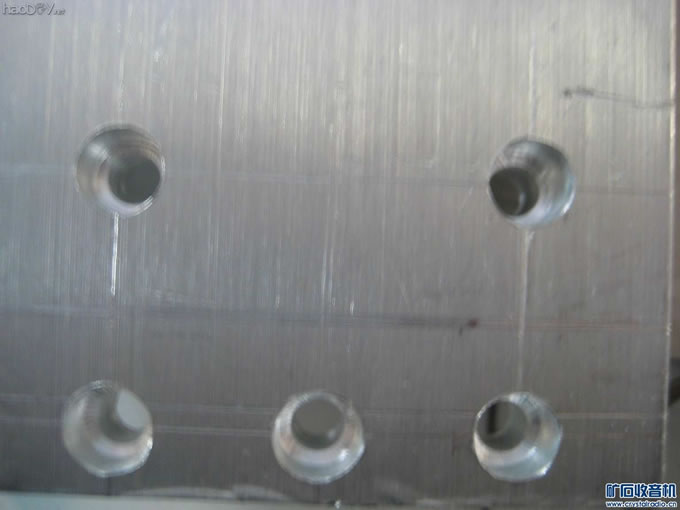

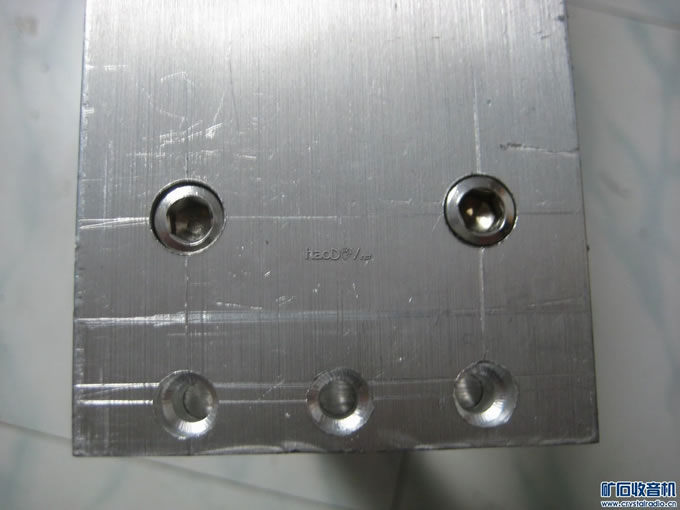

除了角件，铝板之间也需要螺丝固定，还要打孔，攻丝
diy全铝板4030数控雕刻机

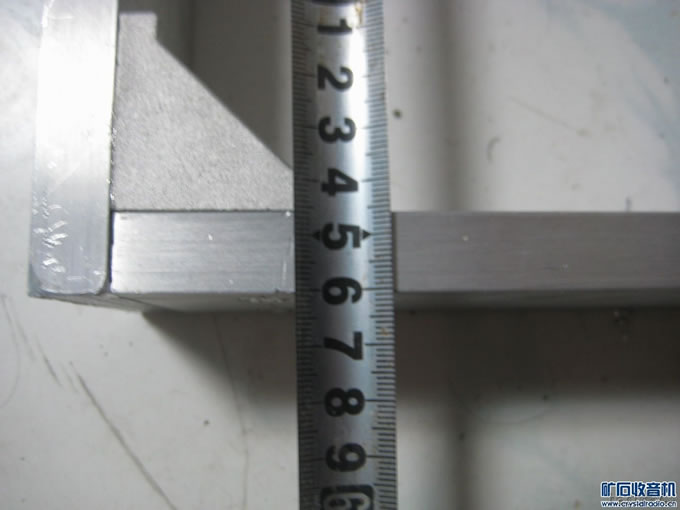

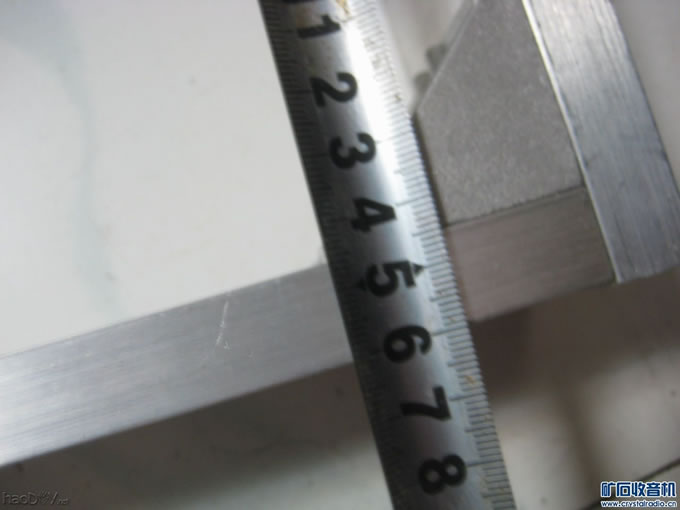

用卷尺大体量下尺寸

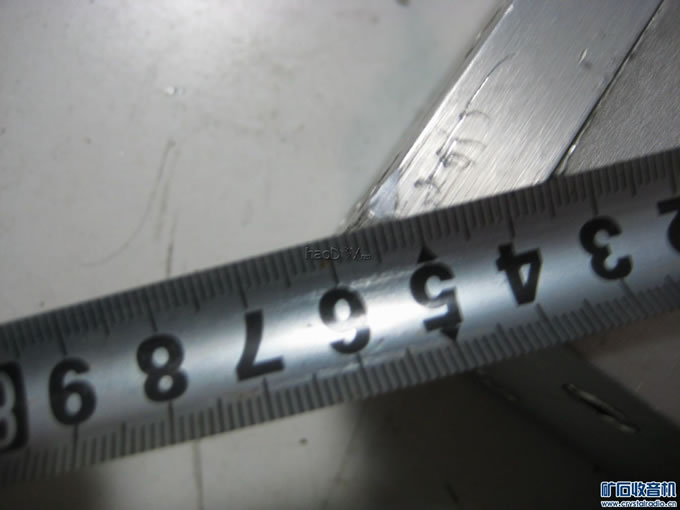

对角

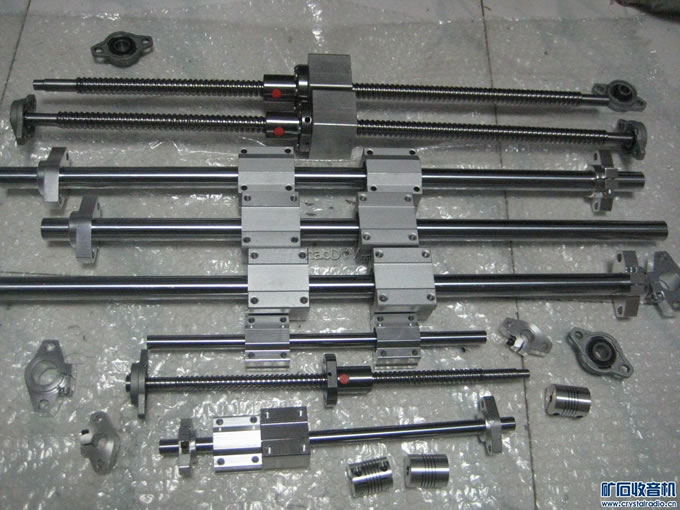

基本还是达到要求了，拆开机械部件来个合影
diy全铝板4030数控雕刻机

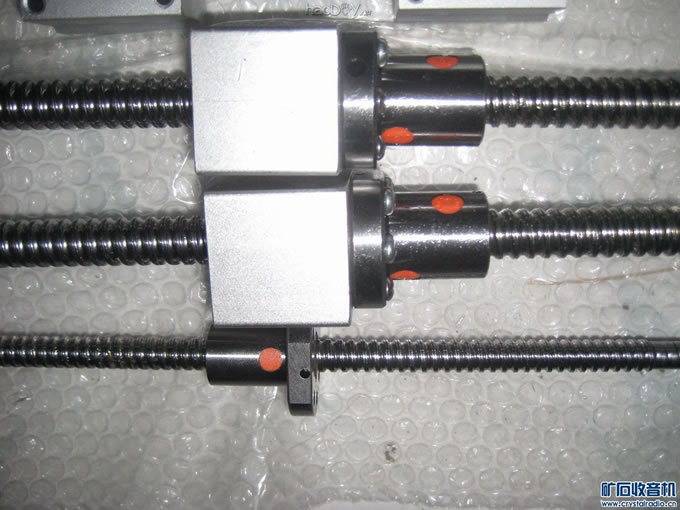

三条滚珠丝杠x轴和y轴用的1605（直径16，螺距5）丝杠，z轴1204
diy全铝板4030数控雕刻机

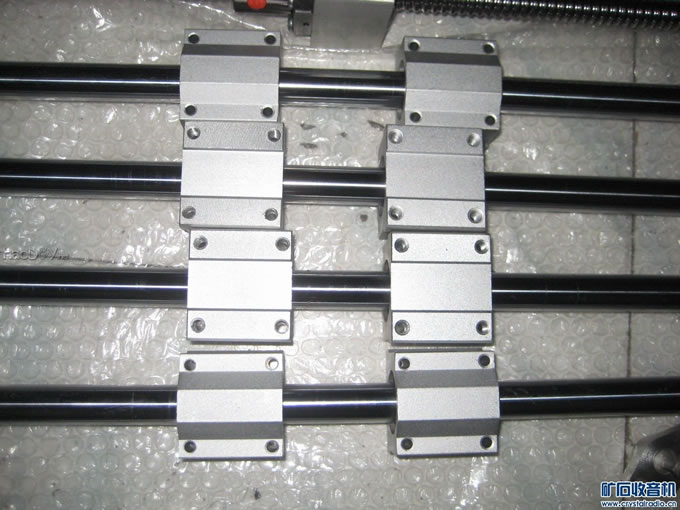

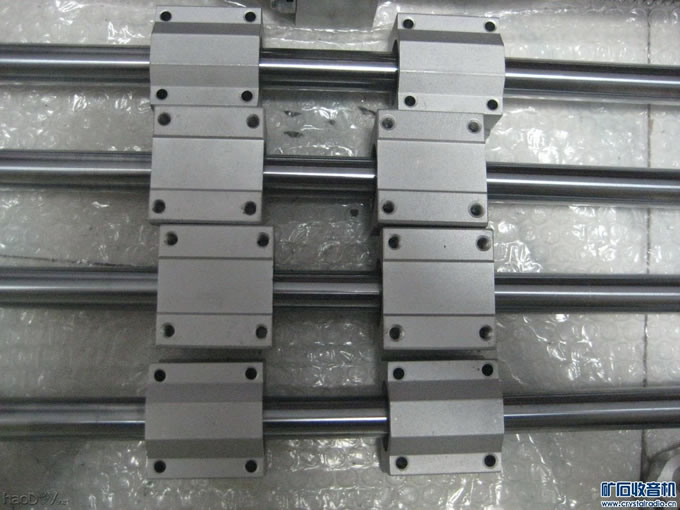

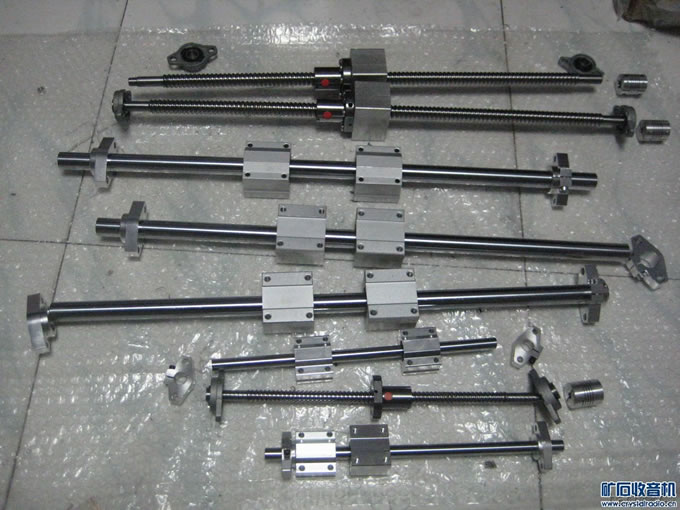

20的光轴四根，配箱式滑块
diy全铝板4030数控雕刻机

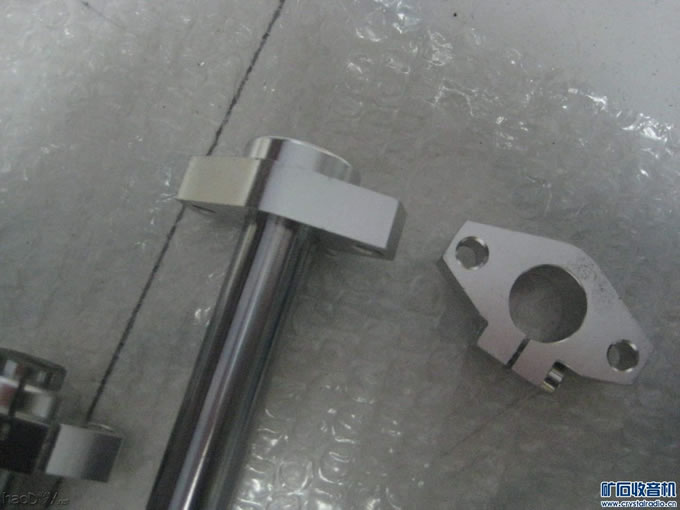

光轴两端用这种支架固定，做到精度可以微调
diy全铝板4030数控雕刻机

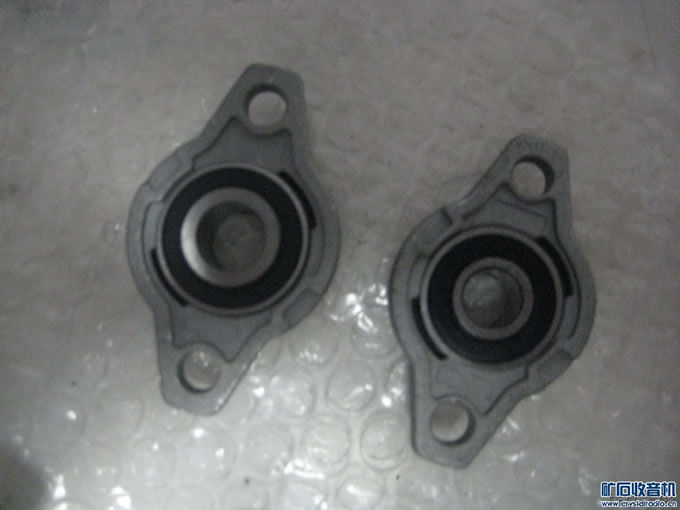

丝杠固定用的轴承

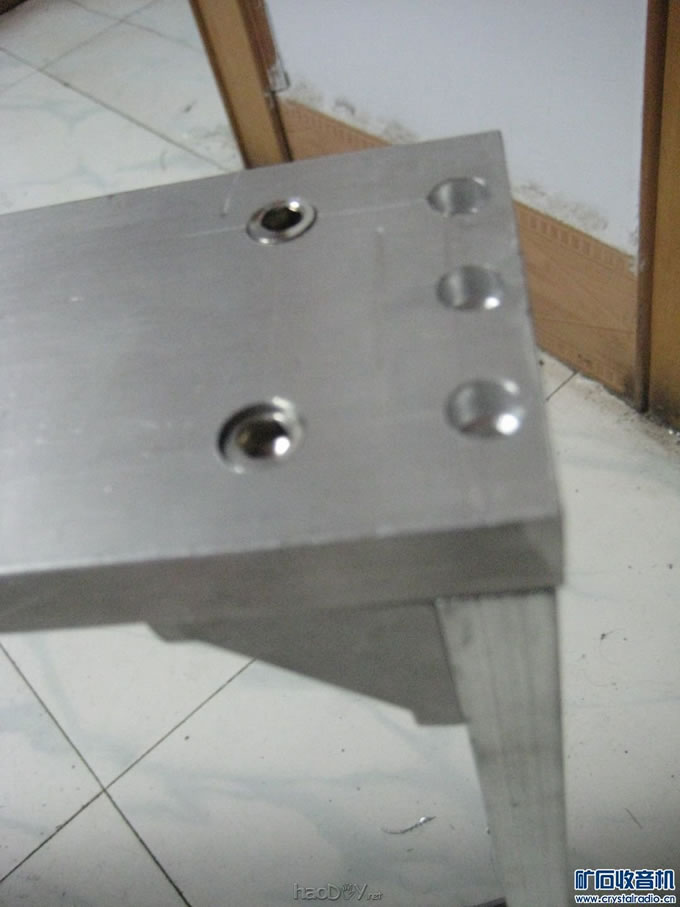

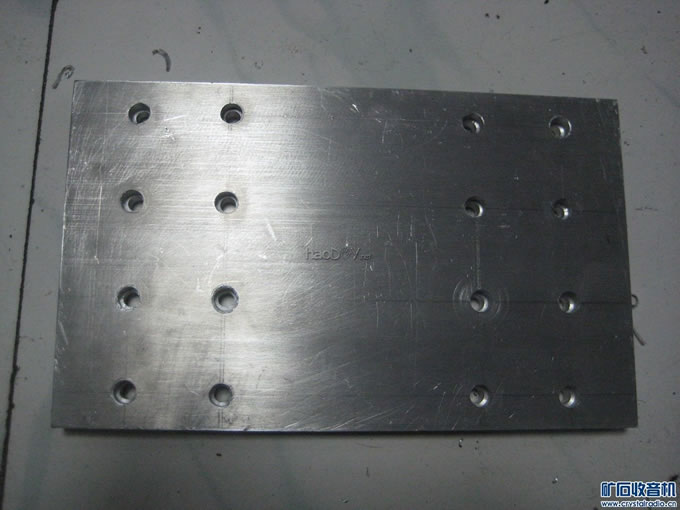

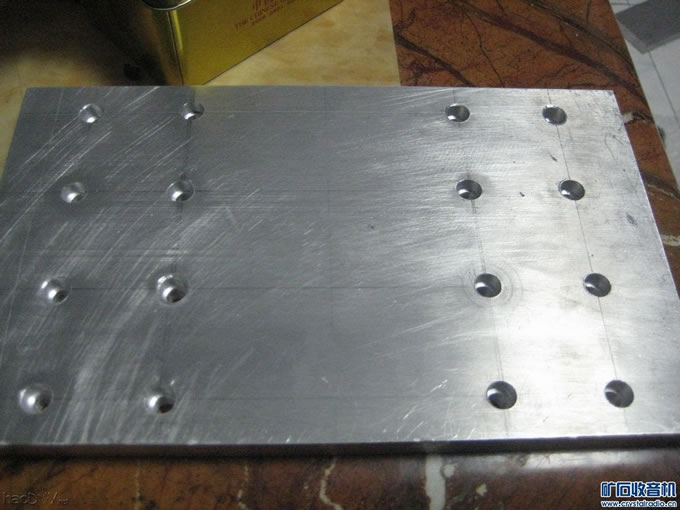

把y轴滑板钻孔.打沉孔
diy全铝板4030数控雕刻机

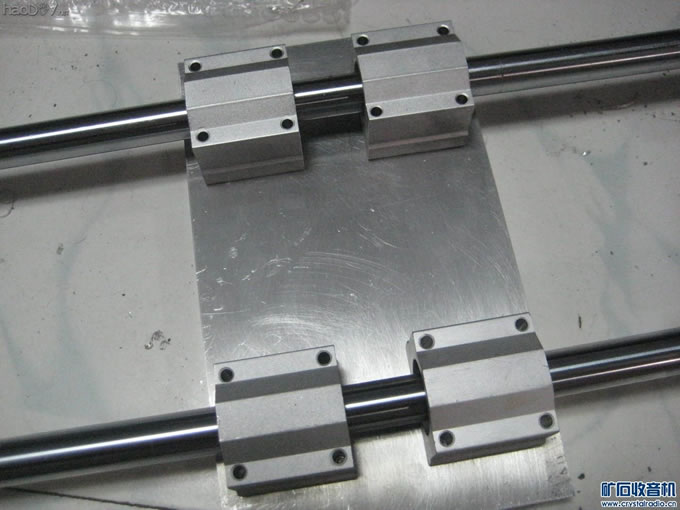

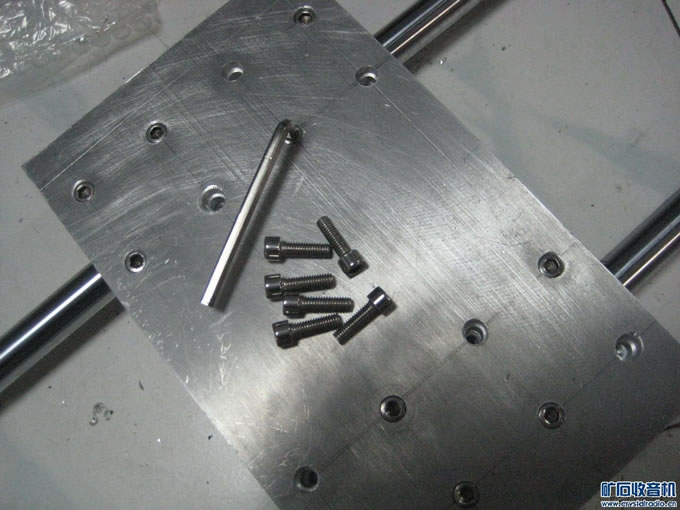

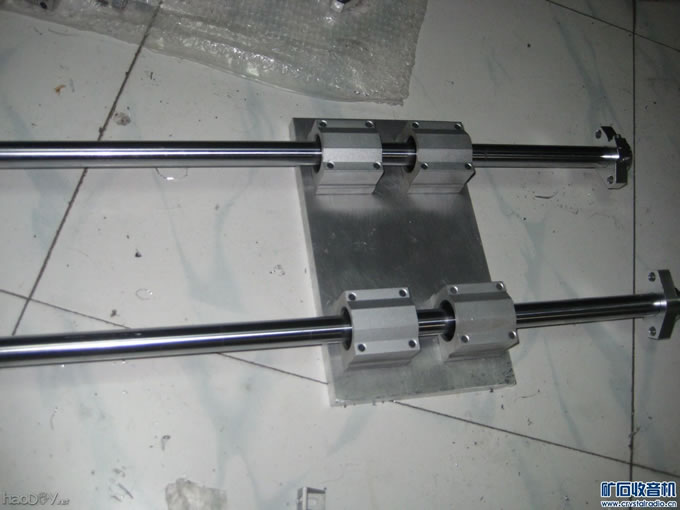

拧上几个螺丝用手滑动下光杆，比较顺畅
diy全铝板4030数控雕刻机

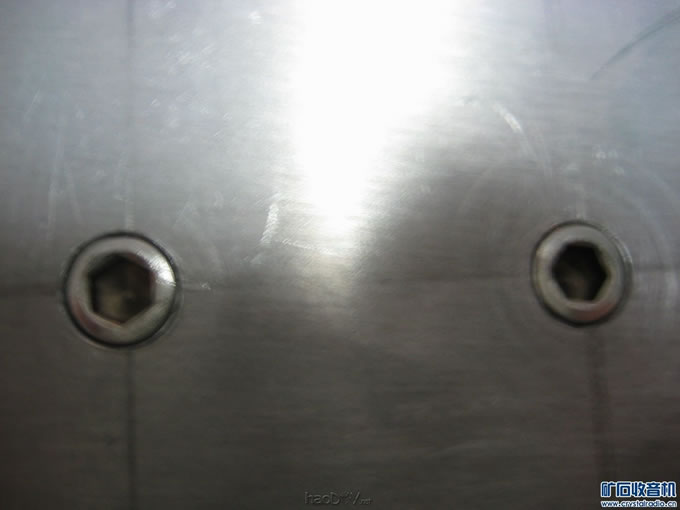

沉孔打的不大，没有什么调整余地，没有稍大点的钻头，到时候根据误差看是否需要将孔稍微扩大
diy全铝板4030数控雕刻机

今天先做到这里吧，，，再次感谢各位捧场，大家一起研究
