今天是周六，有点时间赶紧干点，现更新下：
给两侧板开孔，用手钻和开孔器开孔好蛋疼啊，慢慢磨叽出来的，有好几次差点憋住电钻





开好孔将x轴滑板装上看看




和框架放在一起看看尺寸
 #p#分页标题#e#
底台钻孔，将滑块和螺母支架装上




休息了半个小时，再来把前后面板开孔，还是蛋疼中......



将底台和前后板放在一起看看尺寸


将侧板和x轴滑台也摆在一起看看，有点雏形了！！


好累啊，今天就到这里吧，感谢各位老师捧场


慢慢做吧，时间少，晚上不敢干到很晚，现又更新了点#p#分页标题#e#
该攻丝的地方攻丝：


拧上螺丝看看：


机架固定：

拧上固定光轴的支架和丝杠的固定轴承：





步进电机的固定支架还没有做，打算用1mm厚的紫铜板做，先摆上看看：

 #p#分页标题#e#
还有z轴的滑台没有打孔安装：



今天就更新到这里吧，再次感谢各位老师的鼓励和捧场


继续...............
制作z轴端板，打孔然后开孔器伺候，攻丝


拧上光轴固定座和丝杠固定轴承


z轴丝杆是1205，没有买到螺母固定座，只能自己做了


拧上看看

加个角件能比较好的定位
 #p#分页标题#e#

为了增加强度，必须再加2颗M6的不锈钢螺丝固定


装上滑块和光轴



将这个组装好的z轴装到y轴滑板上


主轴就用这个吧二手的直流电机300w，声音很小，只有风扇的响声..

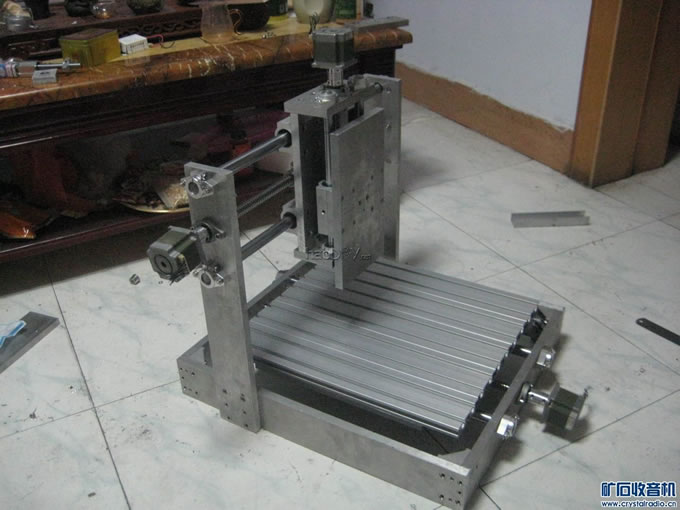

一个铝板做的光机基本上形成，下一步做上电机支架，装上电机就可以试机了

加工平台用这种铝型材拼装
 #p#分页标题#e#

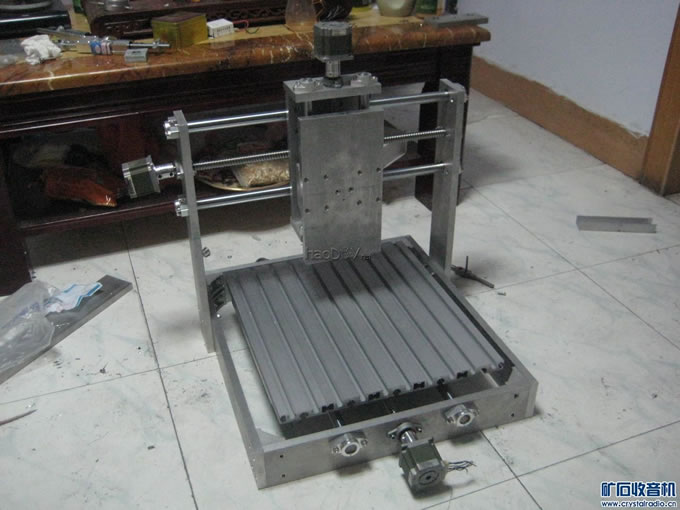

拼装好的效果是这样的


本周制作步进电机支架和电控箱，争取周日前竣工，家里弄的乱七八糟的，时间长了也难看，感谢大伙捧场和支持，今天就到这里吧..

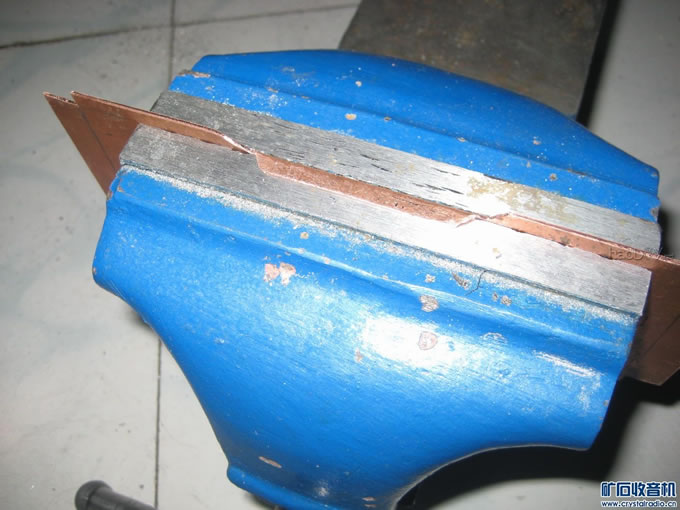

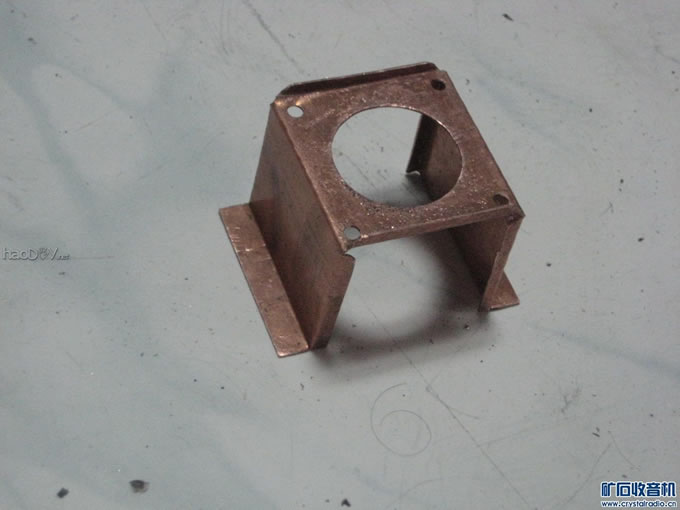

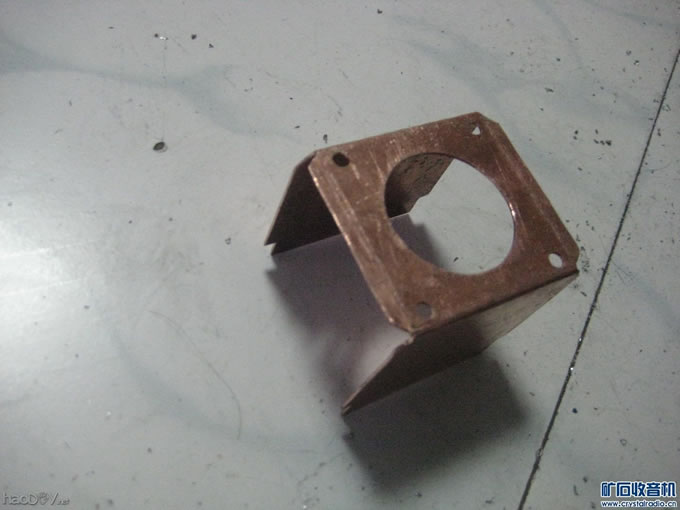

感谢各位老师捧场和知道，好几天没更新了，雕刻机已经可以用了；用1mm厚的铜板做步进电机支架；

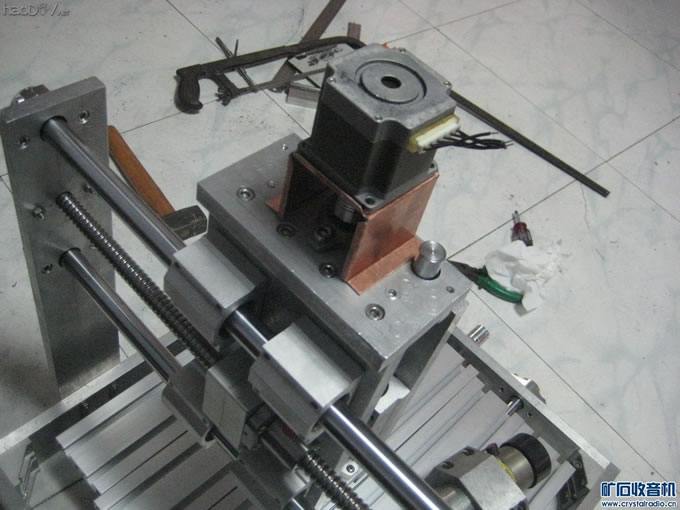

装上步进电机

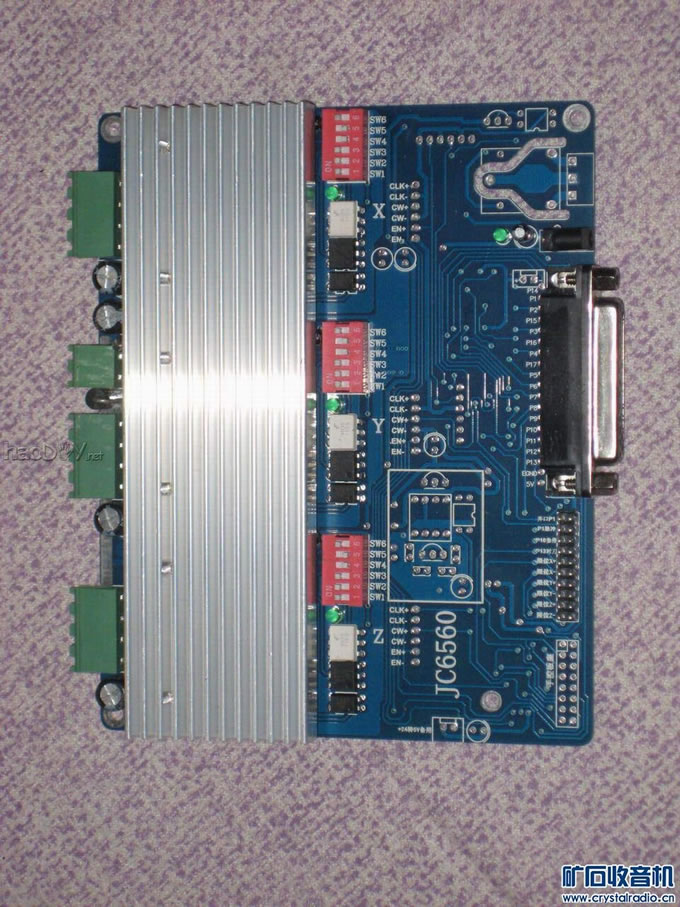

电控板用这种三轴一体的板子，芯片6560

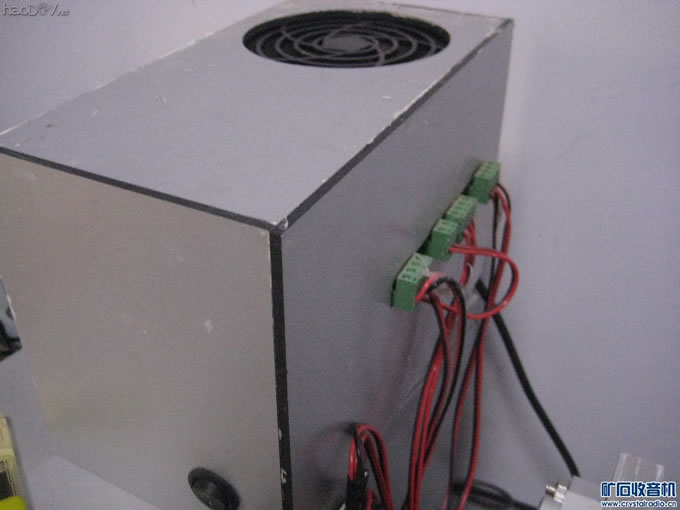

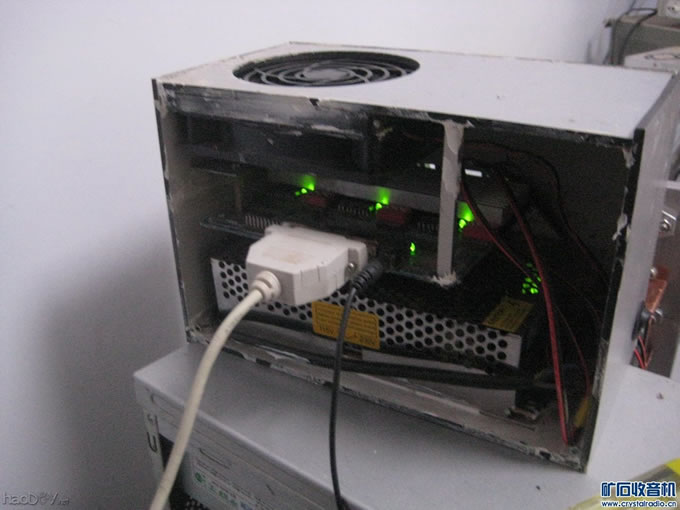

用铝塑板简单做个壳子

 #p#分页标题#e#
至此，雕刻机就可以用了

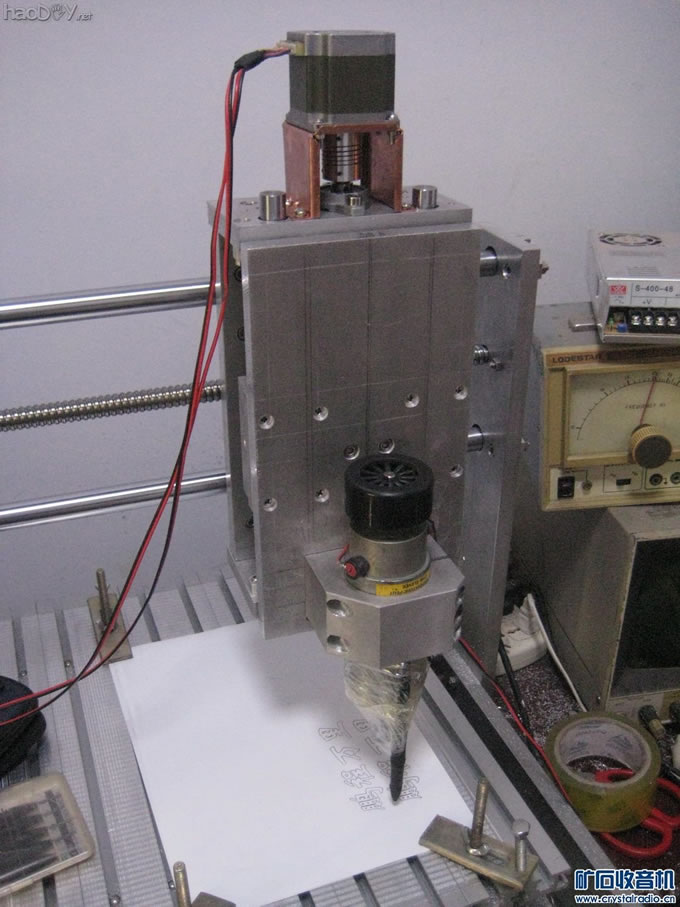

用透明胶固定一支中性笔，写几个字看看


大家好，最近接近年底，工作上比较忙，有时回到家感觉有点累就不想做了，最近更新的慢了点，这几天用青稞纸折了防尘罩子，用这个雕刻机雕刻了几个步进电机的铝支架，向各位老师汇报下，感谢大家的关注和鼓励。
班上的仓库里有多年不用的青壳纸，厚度是0.15mm的，用这个折风琴式防尘罩吧，防尘罩必须得有，不然那些废屑进入滑块和丝杆里，影响使用和寿命。


用这台雕刻机铣几个步进电机支架，替换原来的铜板支架。



做完的一个，就是这种工字型的，一个电机用两个。


做完了6个


光用两个支架也可以，但是不能利用原来在机器上打好的孔，为了不再开孔，决定每个电机支架还有铣一个平板，改天做吧，把铣这个铝支架的一个视频放来大家看看，多多指导。这个主轴还凑合吧，不过感觉转速不是很高，估摸着也就7000-8000左右吧，加工的时候进刀0.2mm，速度F=650，再快点也应该可以，因为铣刀就这一把刀刃长度超过15mm，所以数据稍微保守一点。其实可以把每次都抬刀的语句去掉，这样能省很多时间，从雕刻第五块开始就去掉了，不过视频拍的是第四块。
