制作简易超高压发生器

时间:2013-01-05 09:21来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

超高压产生器输出几十千伏超高压、应用于负粒子、焚烧、臭氧。



制作简易超高压发生器

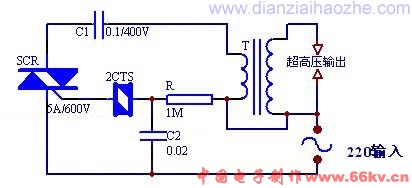

图1 浅显超高压产生器

  图1的电路可输出几十千伏超高压。当接通电源时,电源经电阻R向C2充电至双向触发二极管2CTS导通,随即触发双向可控硅SCR导通。电容C被电源布满的电荷当即经可控硅SCR放电,升压变压器T次级感到出高压电。

  当用汽车焚烧线圈作升压器,电容C1容量为0.1uF时,氛围火花间长度为12mm。氛围的绝缘度是3KV/mm,以是对应的高压是36KV。本电路耗电约为1W。
