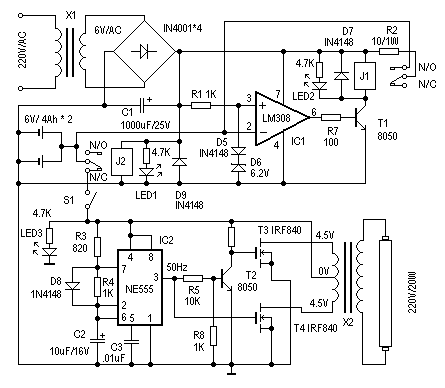

这里先容一个简朴、适用的应急灯的制作。它可以在停电时自动实现切换供电。正常供电时，自动对后备蓄电池充电，并有充电掩护成果。其电路见图1。下面先容其事变道理。 在供电正常时，J2得电吸合，其动触点与“N/O（常开点）”接通，后备蓄电池正端与IC1的反相端相联。IC1（LM308）和D5、D6构成电压较量器，参考电压由D5、D6抉择。这里用一个硅二极管（D5）和一个6.2V的稳压二极管（D6）构成6.9V的参考电压，对充电压电压举办监控。当IC1的2脚输入电压（既蓄电池电压）低于6.9V时，IC1的6脚输出高电平，T1导通，J1得电，其动触点与“N/O（常开点）”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。改变R2阻值可调解充电电流。跟着充电时刻增进，IC1的2脚电压逐渐增进，当电压大于参考电压6.9V时，IC1的6脚输出低电平，T1截至，J1失电，断开充电回路，实现自动充电掩护成果。
当停电时，J2失去电源，其动触点与“N/C（常闭点）”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换成果。S1在这里用来手动割断应急灯电路部门。 |
