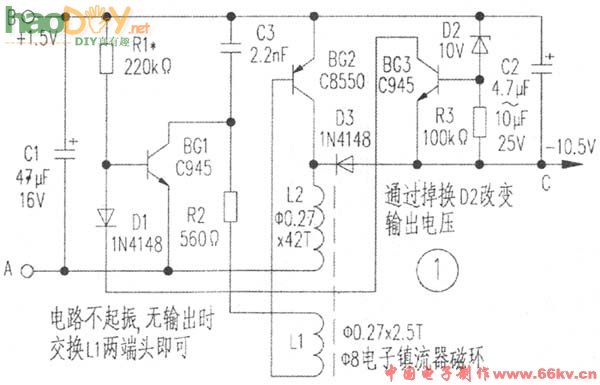

这个电路用以取代万用表中的9V叠层电池，电路不变，可是必要单独的开关来节制，不然挥霍电池。电路如图1所示。

 电路特点：该升压转换电路中加有一级简朴的三极管同相电压较量电路(电压较量器)，输出不变。L1是反馈绕组，L2是振荡线圈兼输出绕组，BG2为振荡功率输出管，BG1为事变进程功率调解管，BG3组成简朴同相电压较量器电路，其b极接有基准稳压管D2，输出电压取样从BG3 e极输入(负压)，与b极基准举办电压较量，较量功效用c极去节制BG1的导通水平(BG3通过断绝二级管D1对BG1 b极举办分流)，进一步用BG1来改变BG2的导通事变状态，从而改变输出功率及输出电压巨细，个中C1是电源退耦防低频自激振荡的电容，C2系输出滤波滑腻电容，可使输出的直流更为纯正，以供Rx10k挡。

事变进程：当电源接通时，R1为BG1的b极提供正偏电流，BG1导通，BG2(PNP)b极通过L1与R2和BG1 c极相连，BC1的导通引起BG2正偏导通并发生振荡，L2两头发生振荡交换脉冲，通过D3整流C2滤波酿成响应直流电压。当C2两头电压到达VD2(D2稳压值)与BG3 b e间导通电压(约0.7V)之和时，BG3导通，通过D1(防备前后级电路彼此影响)，对BG1的b极“施压”(负压)分流，BG1的导通水平得以削弱，再进一步使BG2的振荡巨细被节制在设定范畴，C2两头电压被不变在划定的范畴之内。

制作：线圈匝数及阻容参数详见图1中标注，个中BG1、BG3宜选β≥200的任一种NPN型硅小功率三极管，如C945、9014等；BG2可选用C8550之类的PNP硅管，β>120就行，一样平常不保举选用其他型号。C2容量不必过大，不然会使电路事变的启动电流过大而停振。R1(220kΩ)不宜太小，不然，静态事变电流大，服从低。
