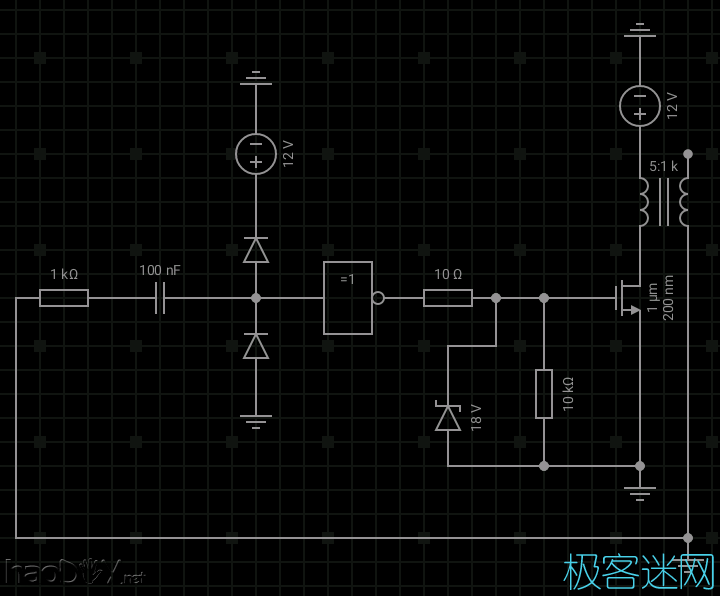

普通的SSTC成本较高，而且成功率较低，而单管SSTC成本低且成功率高，今天我们就来做一个 电路图登场！！！

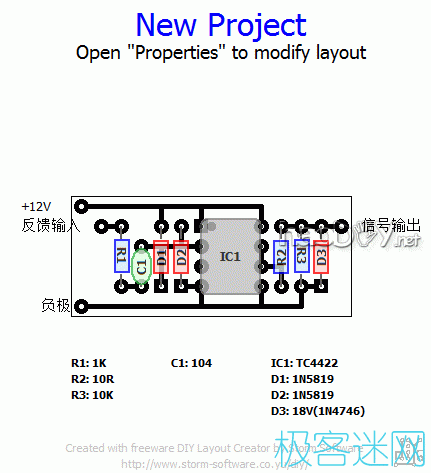

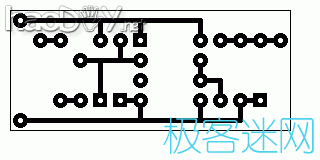

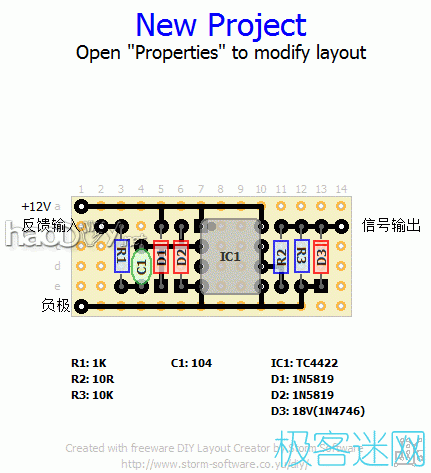

上面并没有标元件型号，不过没事，照着布线图焊就是了 布线

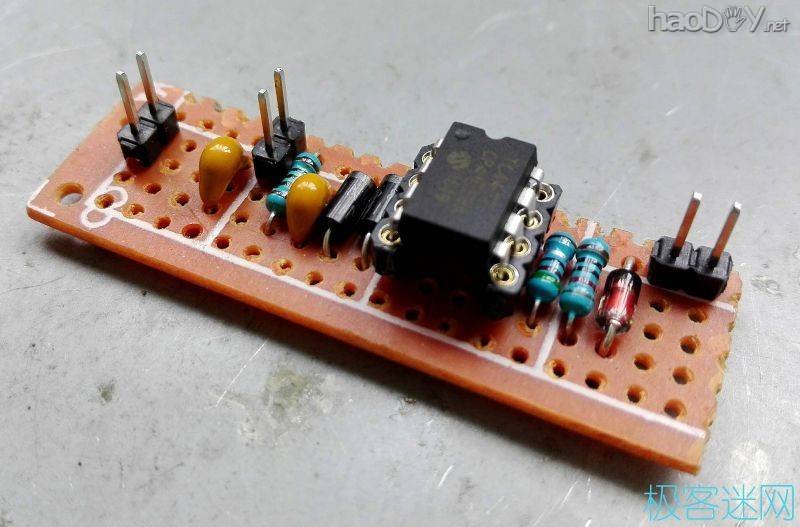

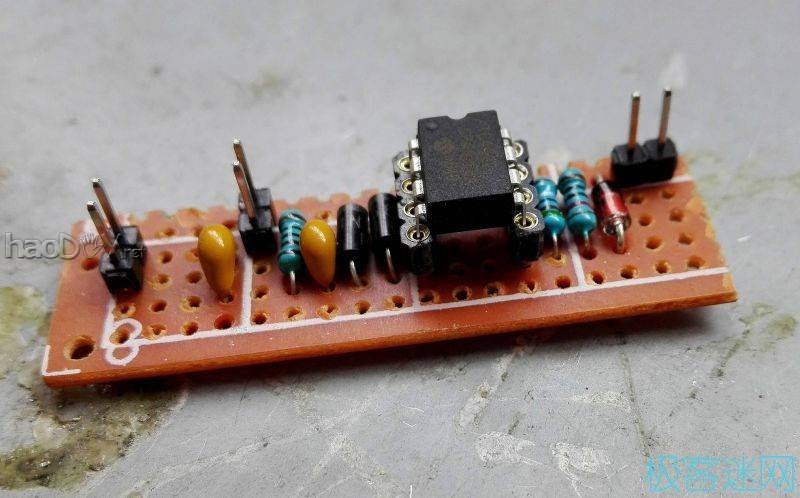

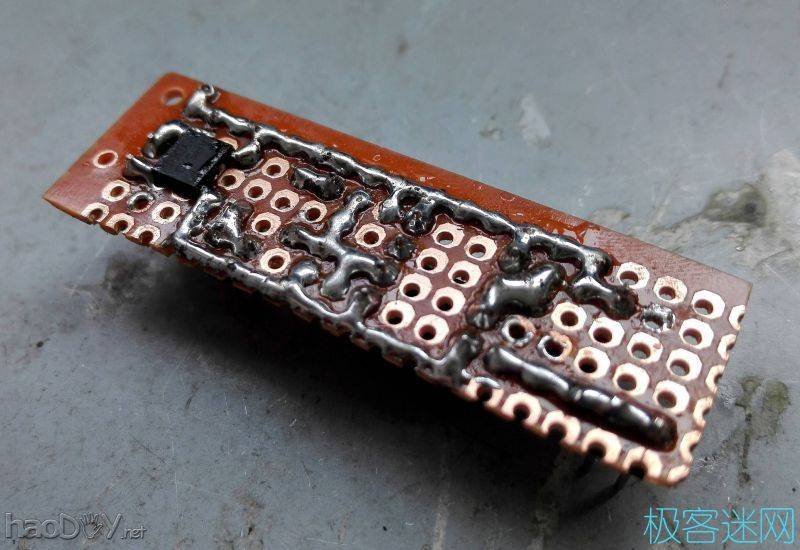

焊好的板子

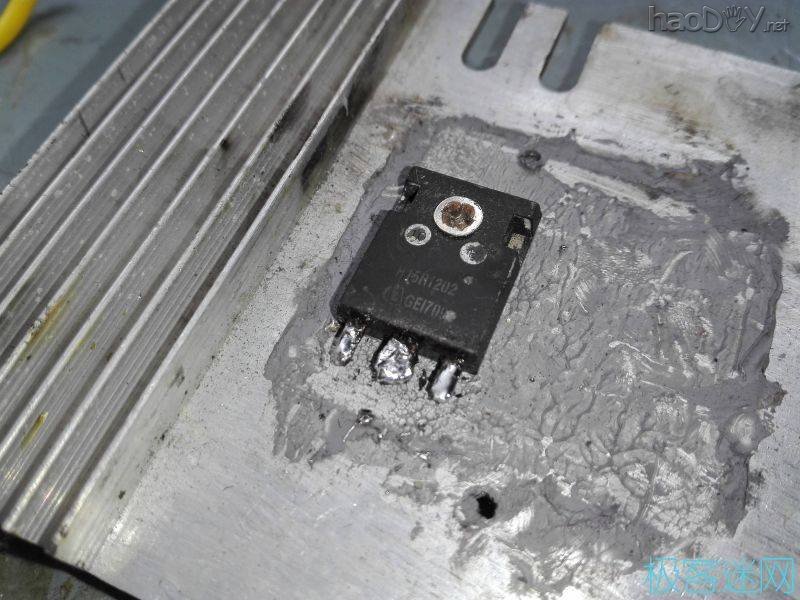

管子，用的电磁炉管子，大号散热片

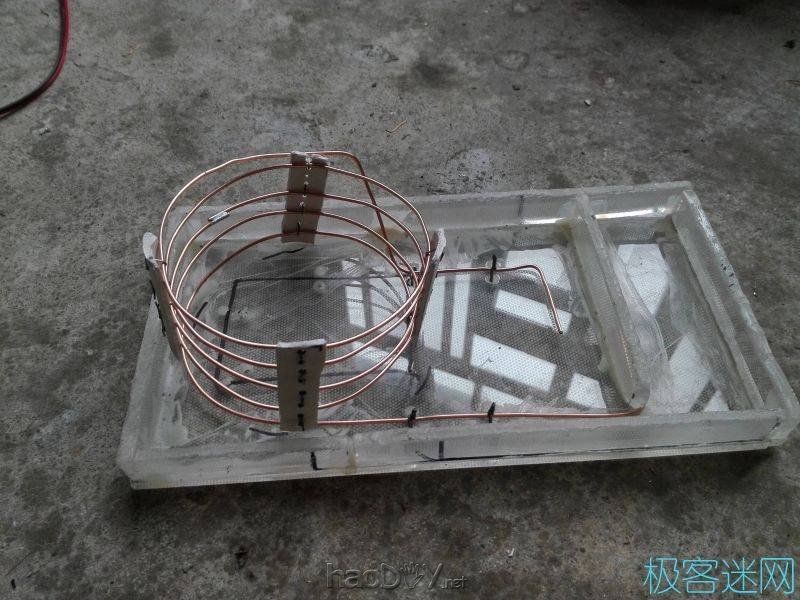

初级线圈

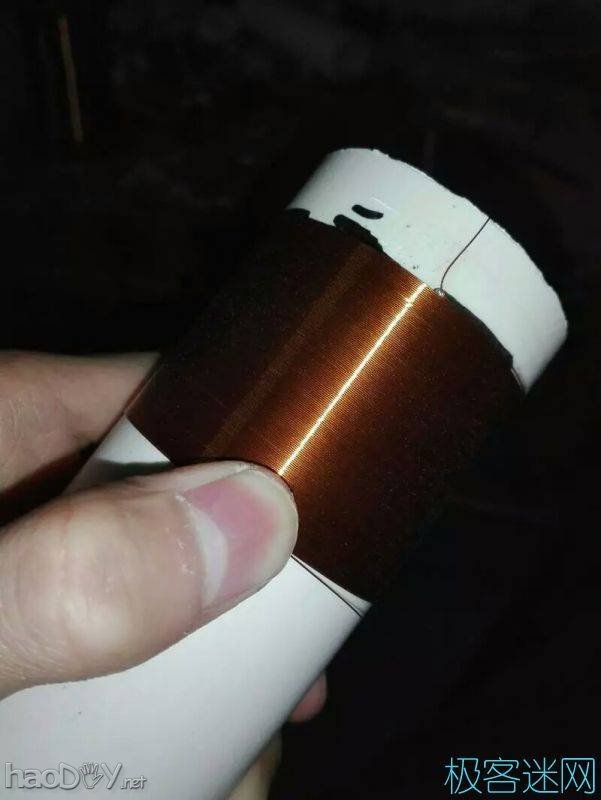

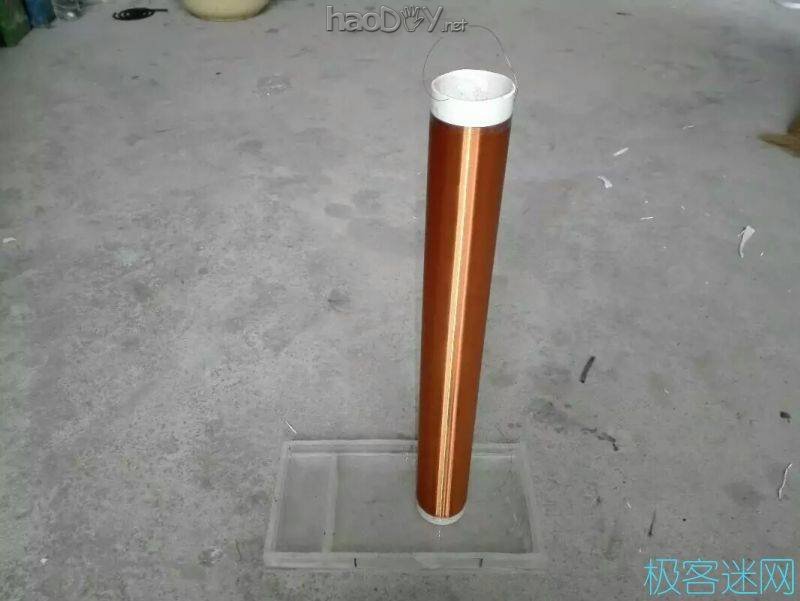

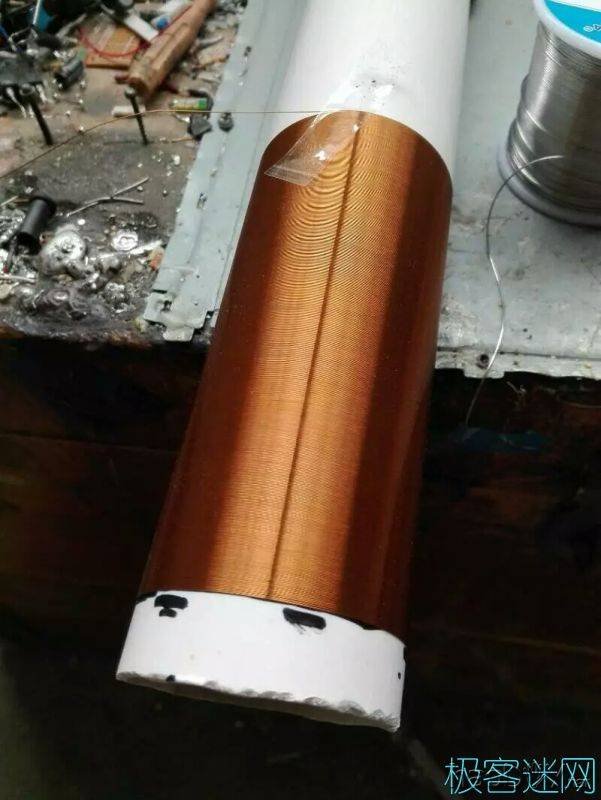

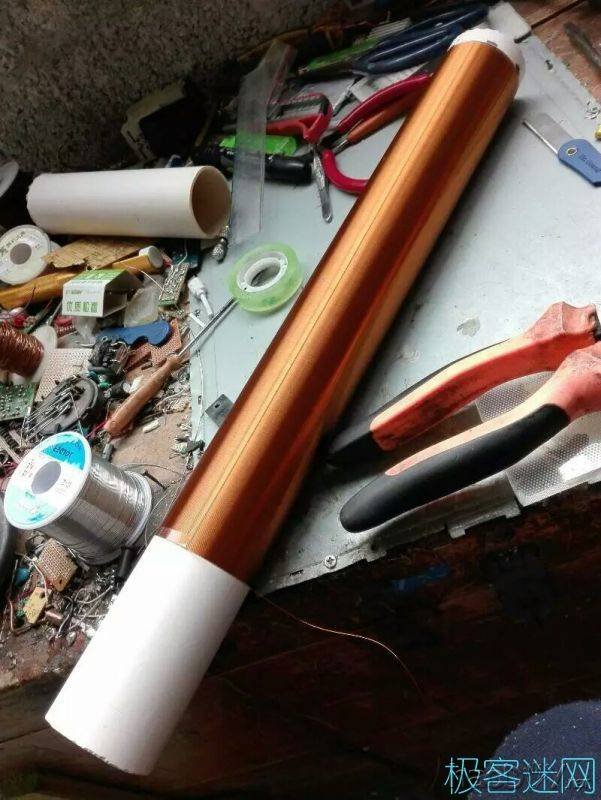

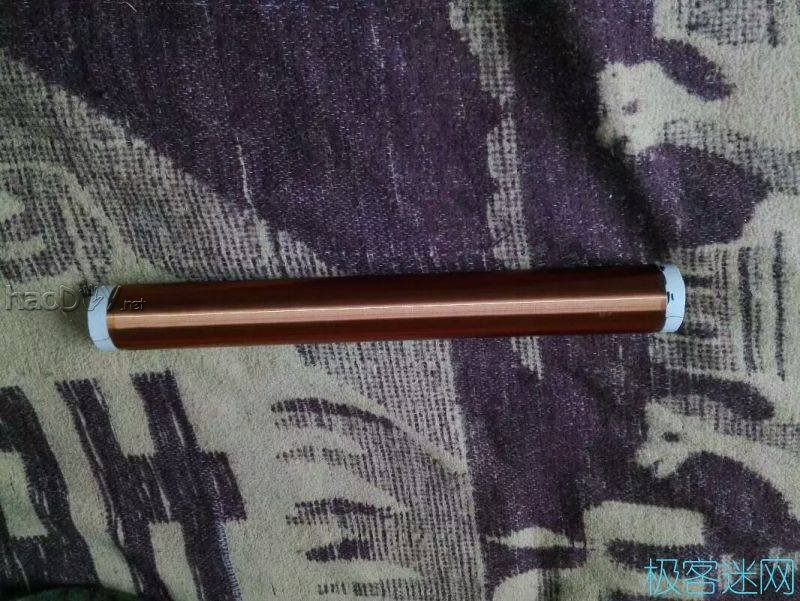

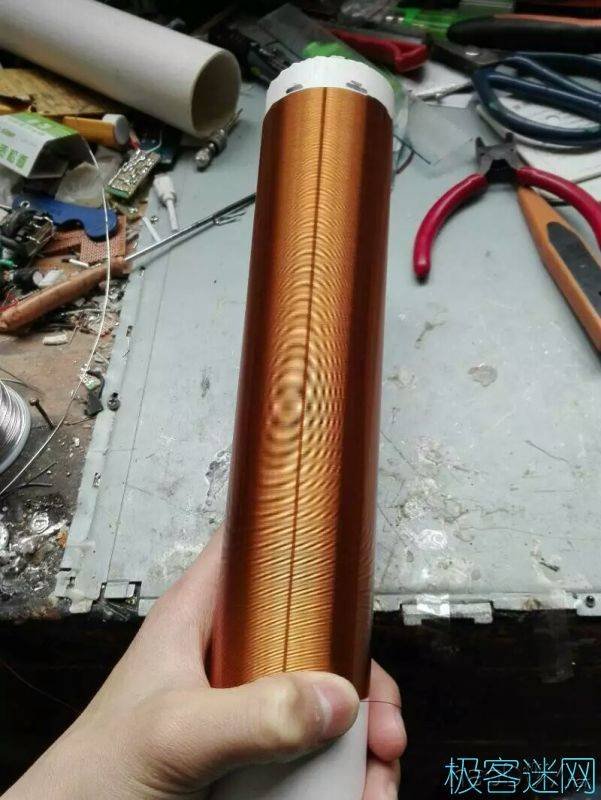

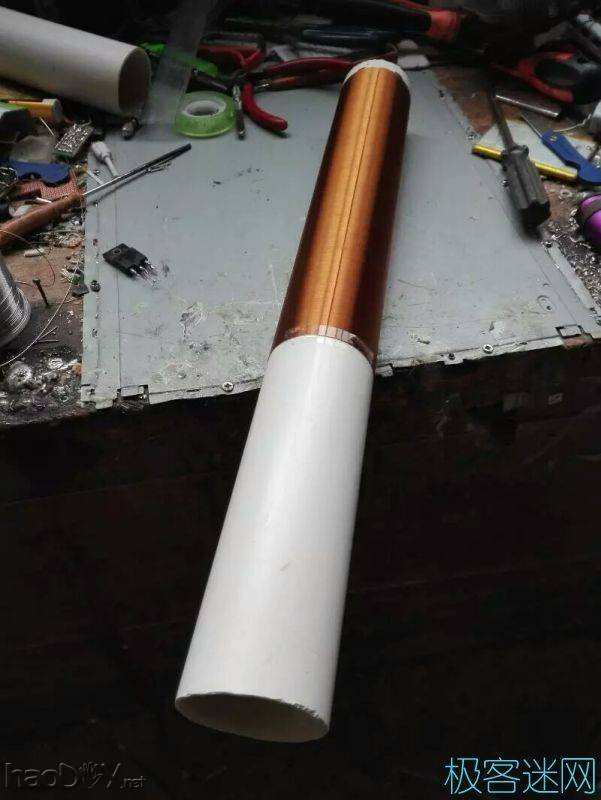

次级线圈

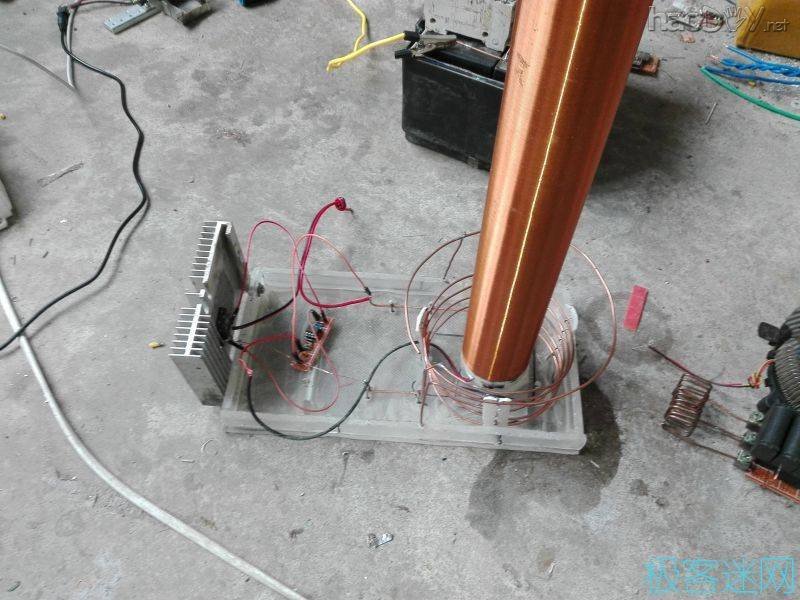

注意，不要加顶端 连接好电路

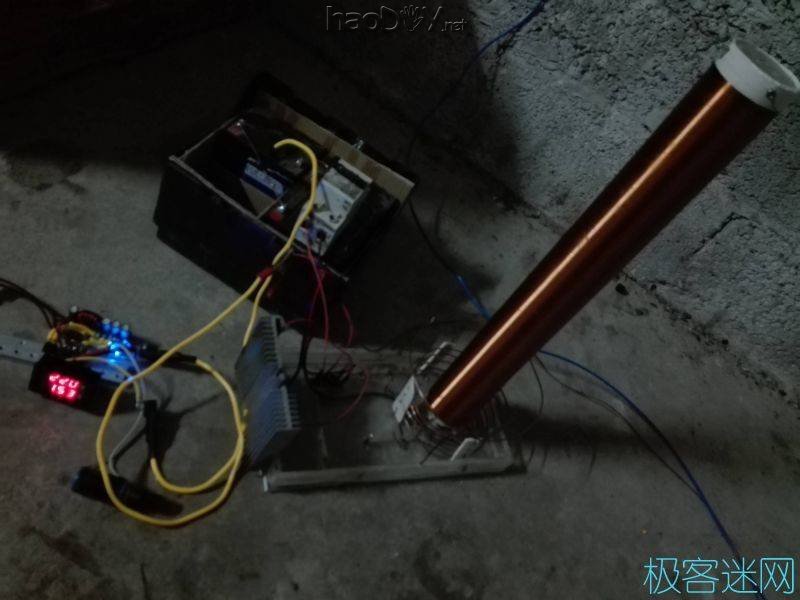

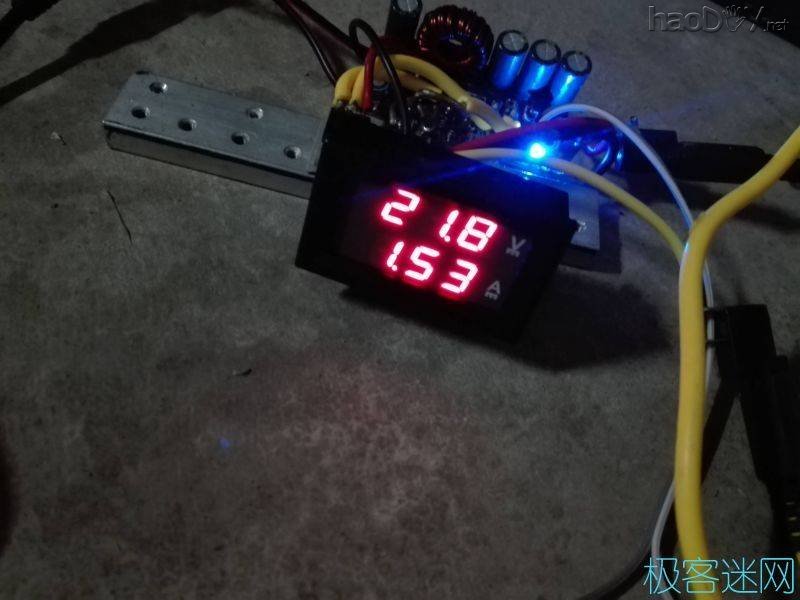

注意，次级线圈的其中一端连接到反馈输入端，并且接地（不是电源负极，是接地线） 驱动由12V蓄电池供电，管子由可调电源24V供电（我重新做了一个可调电源，不过没有外壳）

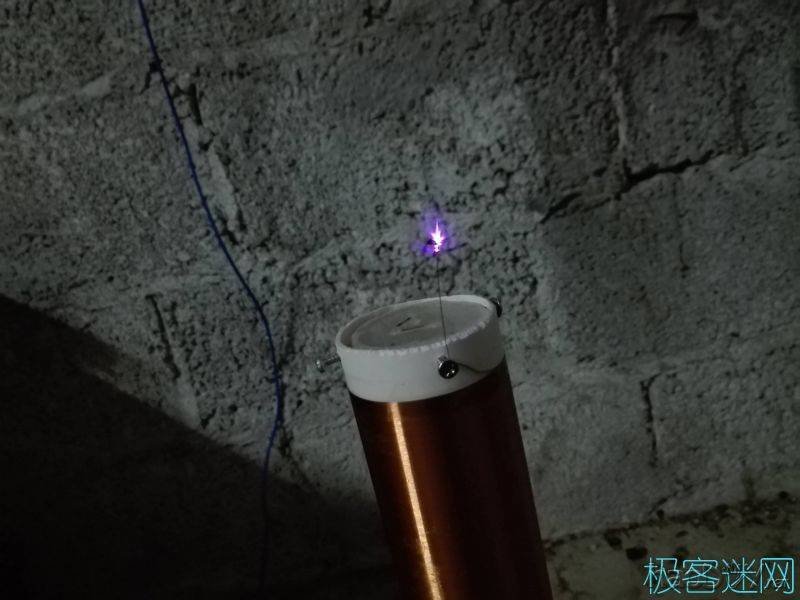

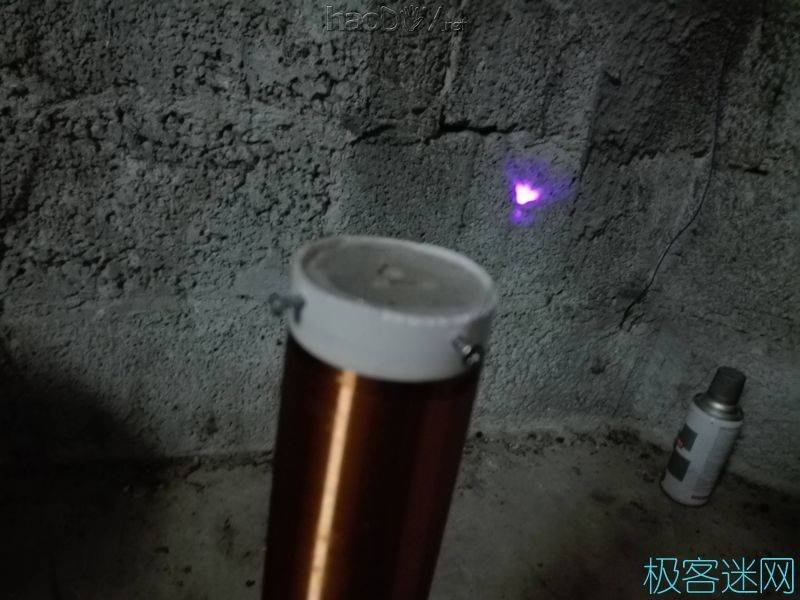

喷弧效果
由于我的供电电压并不高所以电弧比较短，大家可以作死上市电
一个简单的定频SSTC调谐方法 所需工具，材料，仪器 1.示波器 2.一个杀手励磁器 3.TC初级 4.TC次级 5.电源 首先把励磁器接到TC上,注意：三极管的B极要接地，不是电源负极！，否则结果不准确，然后把示波器连接到励磁器上，连接到三极管的B极和E极，确保TC顶端附近没有其他东西，上电，观察波形丶频率，如果波形稳定，频率稳定，那么这个频率就是这个TC谐振频率 THE END (责任编辑：admin) |
