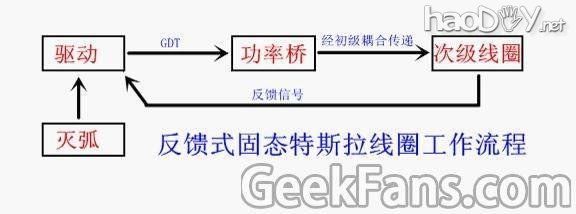

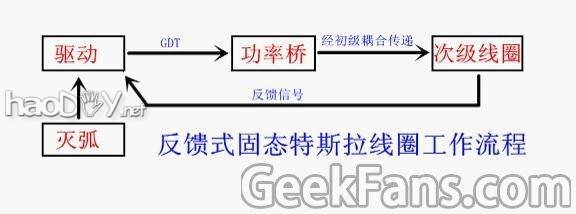

最近我一直在研究SSTC，终于弄明白了SSTC（固态特斯拉线圈）的原理及工作方式，在此也给大家带来期待已久的SSTC教程。———————————————————————————————————————————————————————————————— 首先我们来了解一下SSTC的组成部分~~

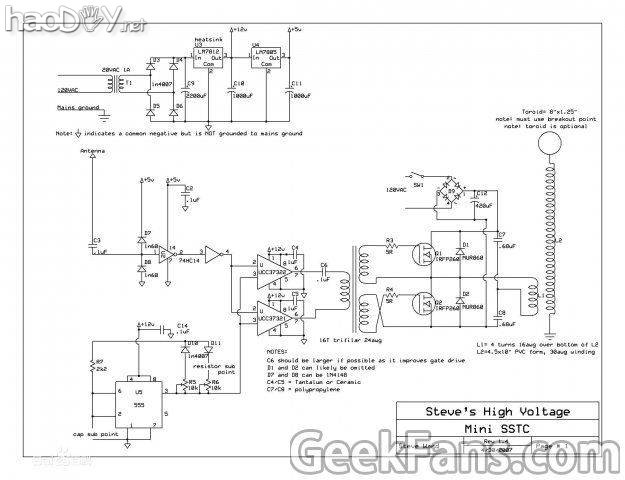

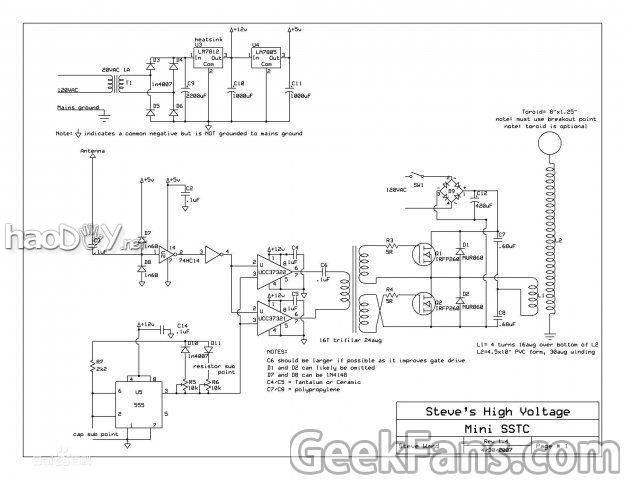

好了，就是这样，接下来百度一下驱动电路图~~ 这是著名的STEVE的电路图

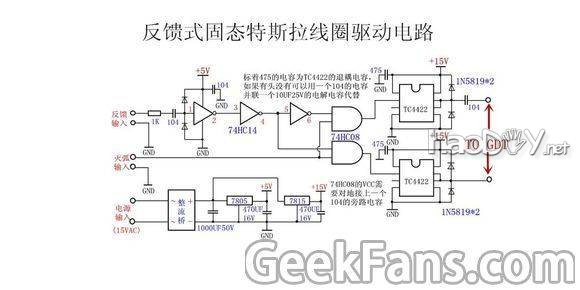

不过在国内人们把ucc37322换成了比较好买的tc4422,就是这张图
对于小白来说还是有很多东西看不懂比如那个三角形的符号，别着急，我会慢慢介绍

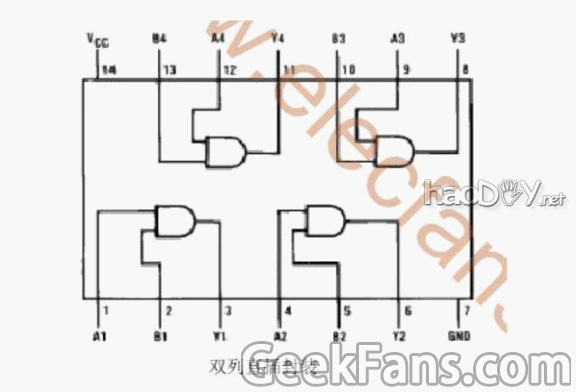

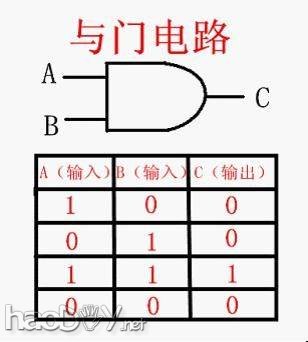

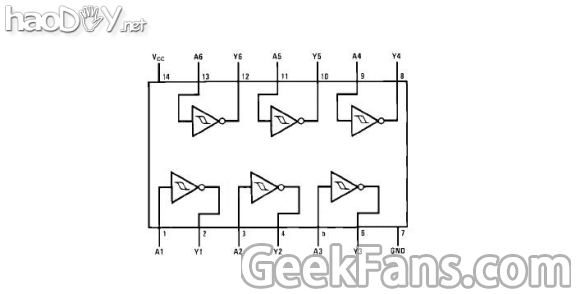

图中的74hc14和74hc08是非门和与门的集成电路 其实它们的里面是长这样的
接下来说说TC4422这块IC
这是一块场馆驱动IC，可以用4.5v~18v的电压。 接着说反馈 反馈有两种 第一种是简单的天线反馈，直接用一根15CM左右的铁丝接在反馈输入上，不过天线必须接地（记住是接大地） 第二种是磁环反馈，用一根线在大点的磁环上绕30~50圈，然后用次级线圈穿过绕一圈，磁环另一根直接接负极。

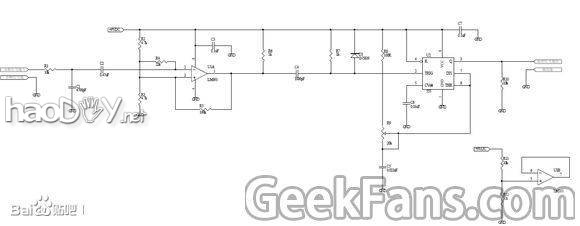

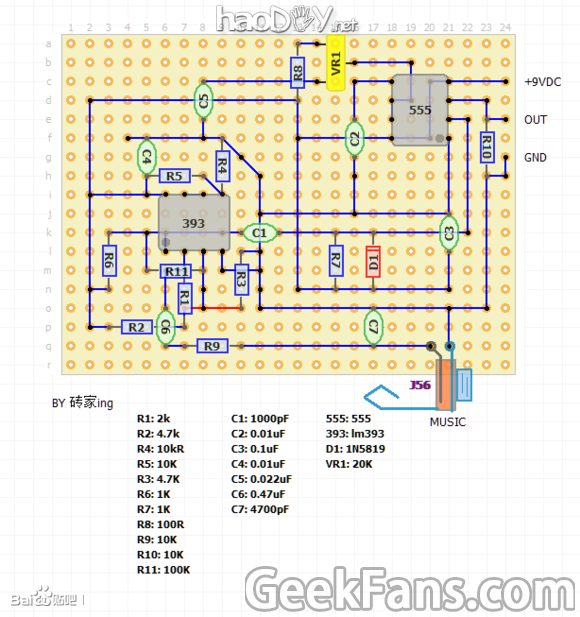

灭弧 很多人造TC都是奔着音乐灭弧来的，灭弧电路就是通过调节电弧频率来放音乐的。 灭弧还有一个重要作用是分担功率桥管子压力，使电弧看着更长~~ 这是KC某位爱好者的灭弧电路~~ 布线图~~

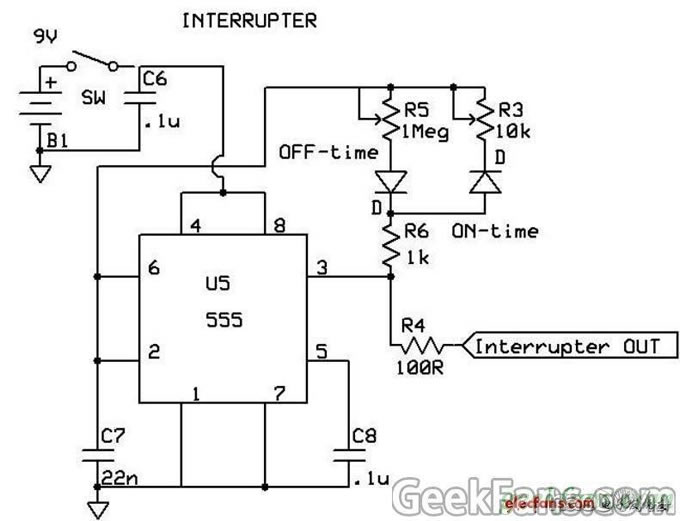

这是STEVE电路图中的定频灭弧。 可以通过调节C7来调节频率~~

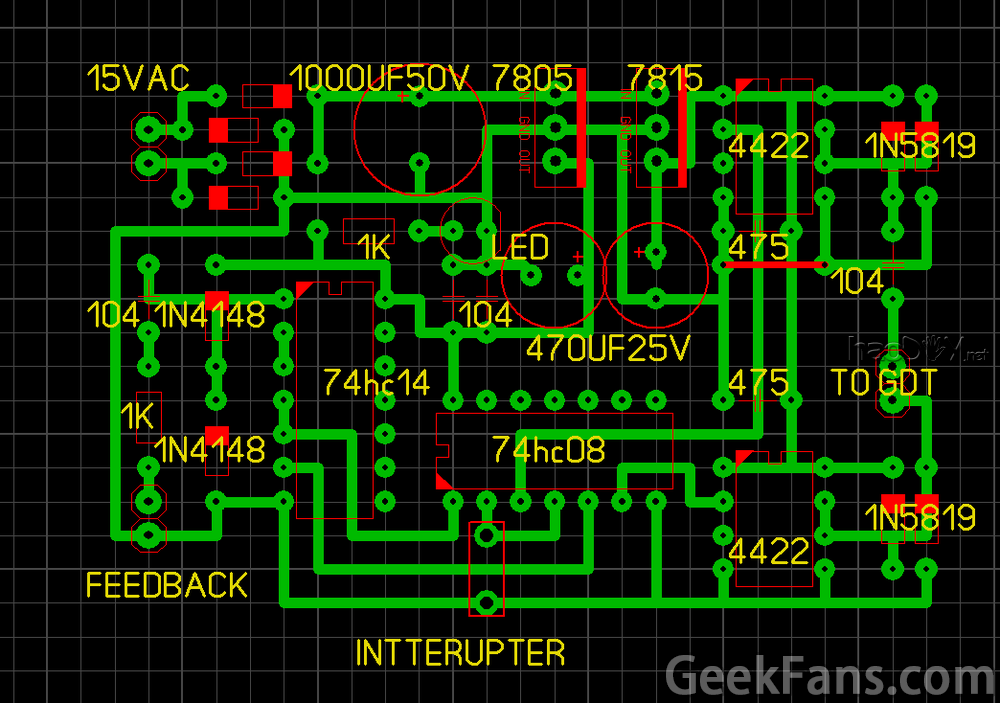

好了，驱动就谈到这里~~ 驱动布线图

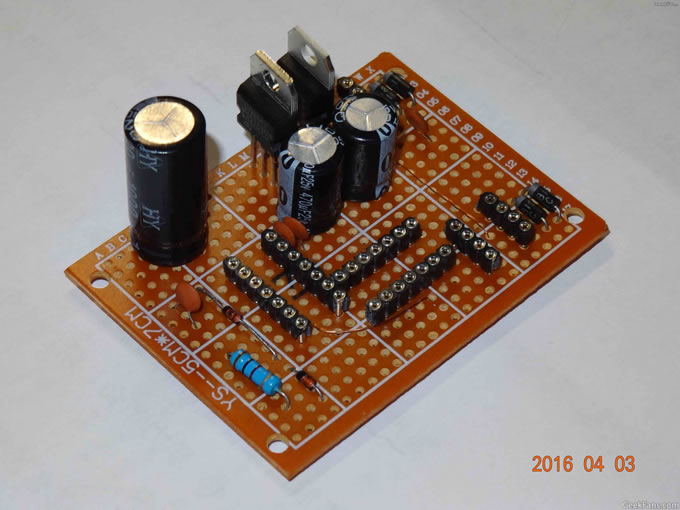

（图片来自特斯拉吧） 秀一下我的驱动板

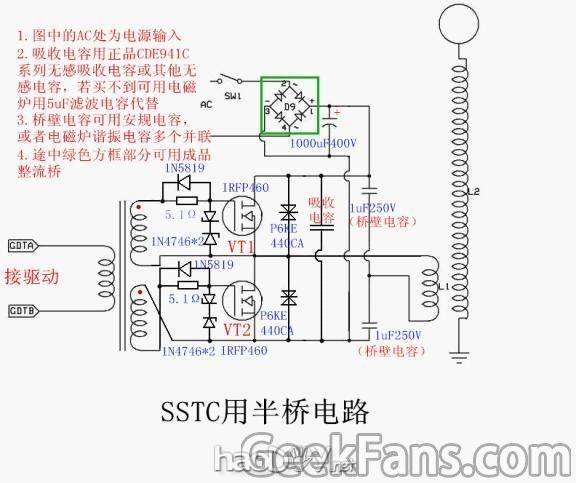

接下来说说功率桥 这是一张十分常见的半桥电路~~

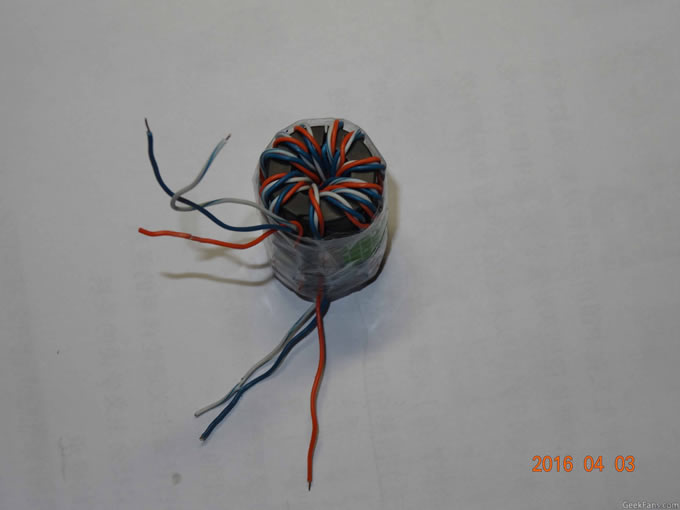

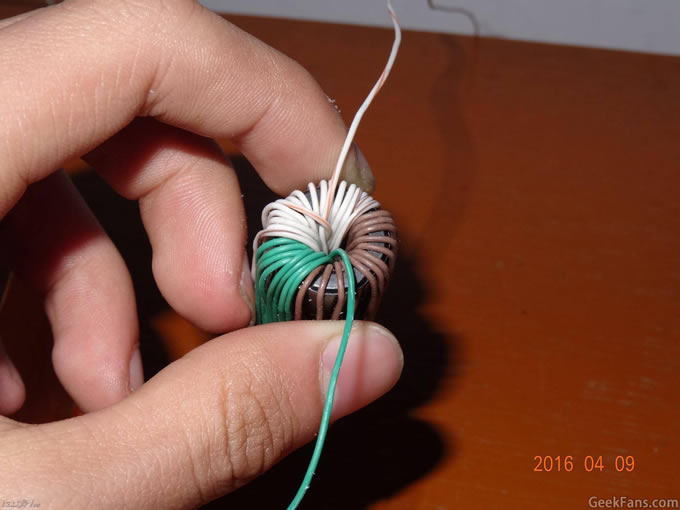

它是由GDT（门极驱动变压器）来控制两个场馆交替工作 GDT要怎么做呢? 首先拿一个铁氧体磁环，个头要大一点，拿三根线拧在一起绕15圈左右，这样GDT就愉快的做好了~~
切记，焊线的时候连接场馆方向相反。 PCB制作ing

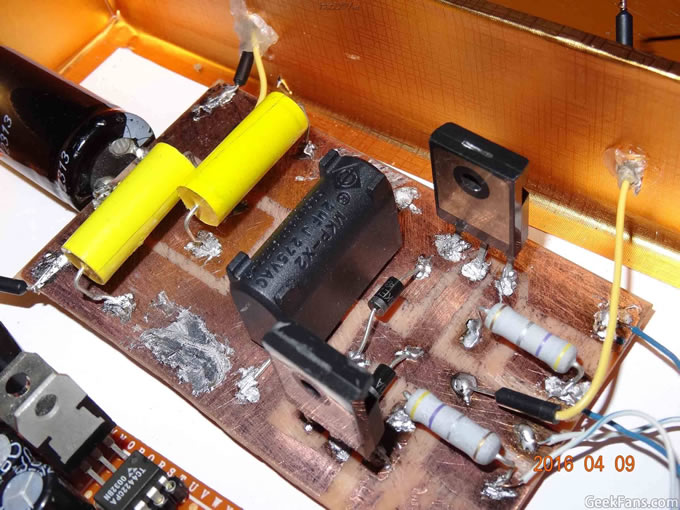

做好的半桥板~~

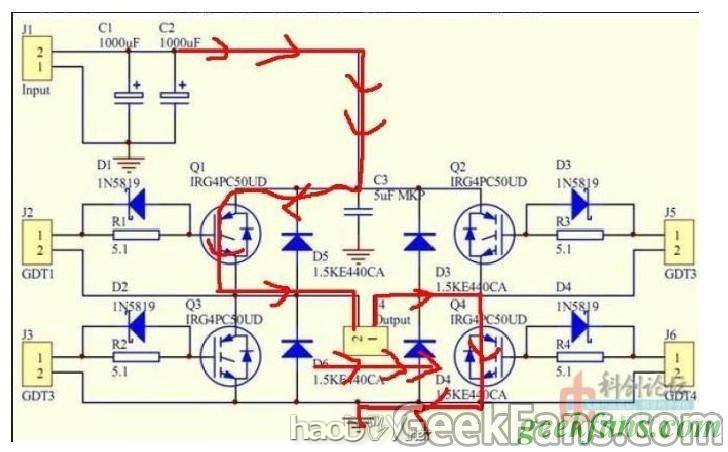

这是一张全桥的电路图，大家可以试做一下。(GDT此时要绕5组) 秀秀我的SSTC，以及壮烈牺牲的万用表~~
最后也希望大家的SSTC都能成功~~ ———————————————————————————————————————————————————————— ———————————————————————————————————————————————————————— END
