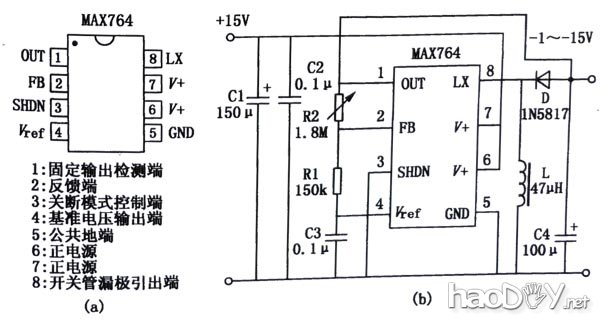

MAX764是一种高服从、低功耗、输出可调式直流电源调动器，它回收电流节制型脉频调制器(PFM)，并兼有脉宽调制器(PWM)的点。在MAX764电路内部设有开关管、节制电路。当开关管导通时，电畅通过电感L，L两头发生自感电压，极性为上正下负，此时二极管D截至；当开关管截至时，L两头的自感电压极性为上负下正，二极管D变为导通，这样就形成了极性与输入电压相反的输出电压。输入电压纵然在3～16v之间变换，输出电压也可牢靠为一5V，还可配置成-l～-15V可调。最大输出电流为250mA，服从达80％以上，静态电流为120uA，关断状态5uA。MAX764的封装为DIP8，形状及管脚见图8-5-3(a)，详细的DC／DC调动电路见图8-5-3(b)。输出电压Vo=-VREF×(R2／R1)。VREF为片内基准电压，VREF=1．5V。
