自制马克思发生器和特斯拉线圈的制作教程

时间:2013-01-14 17:08来源:网络 作者:网络整理 点击:
特斯拉线圈 ,效果相当壮观,但是工程也相当浩大,造价挺高,并不是每人都能亲手做一个的。 如果你只是想领略一下高压电火花的魅力, 马克思发生器 是一个比较好



特斯拉线圈,结果相等壮观,可是工程也相等浩荡,造价挺高,并不是每人都能亲手做一个的。假如你只是想明确一下高压电火花的魅力,马克思产生器是一个较量好的选择。只要几个电容、电阻,简朴的组合一下,很轻易获得几厘米长的电弧,相等大度。



自制马克思发生器和特斯拉线圈的制作教程

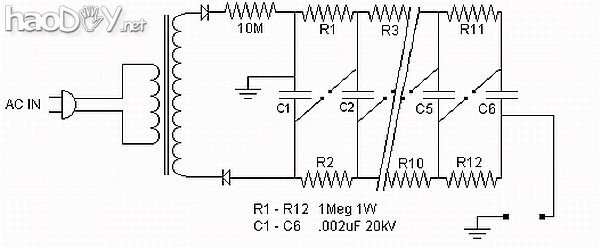

下面是一款简版的马克思产生器电路图:



自制马克思发生器和特斯拉线圈的制作教程



这款马克思产生器总共有六级,每一级由0.002uF 20kV的电容和两个1m欧姆的电阻组成。左边是一个霓虹灯变压器(9kV 30mA),它发生的高压交换电,通过10个1N4007串联构成的整流器整为直流电,给并联的六组电容充电,当电容充到必然电压的时,就会击穿电容间的放电尖隙,这时6组电容就酿成了串联的情势,电压骤增,开始放电,发出很大的声响并能发生5厘米阁下的电弧,约莫每2~3秒放电一次。把电容间的放电尖隙改革成球隙,电弧长度还可以大幅度进步,到达15厘米阁下。够简朴吧!简朴组装:

自制马克思发生器和特斯拉线圈的制作教程

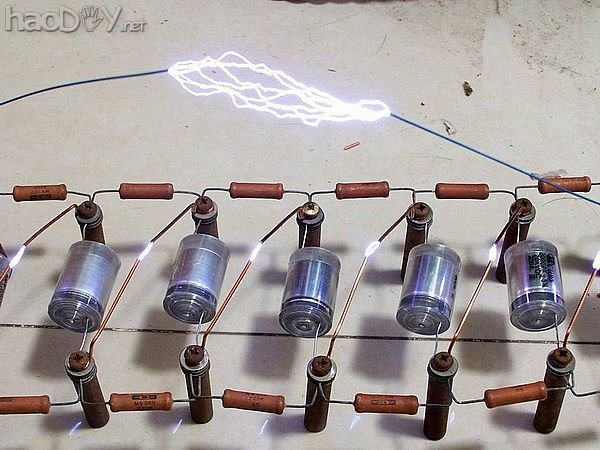

 放电结果:



自制马克思发生器和特斯拉线圈的制作教程

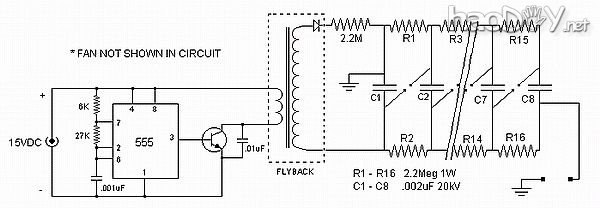

下面这款是改造型,首要是将上面的霓虹灯变压器换成了廉价的高压产生器。它由555时基集成电路和高压晶体管结构而成,驱动一个电视机用的高压包,发生12kV~20kV的高压。

自制马克思发生器和特斯拉线圈的制作教程

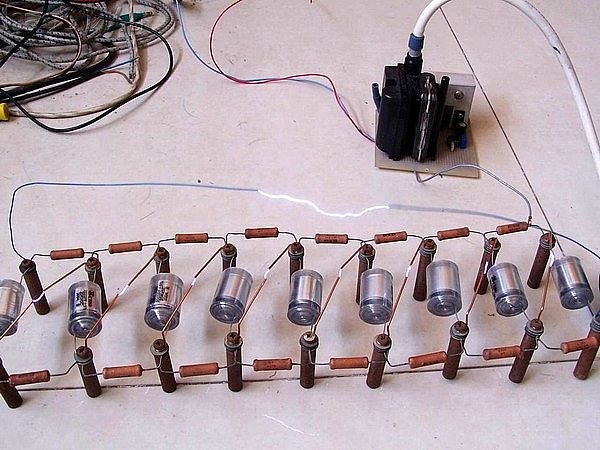

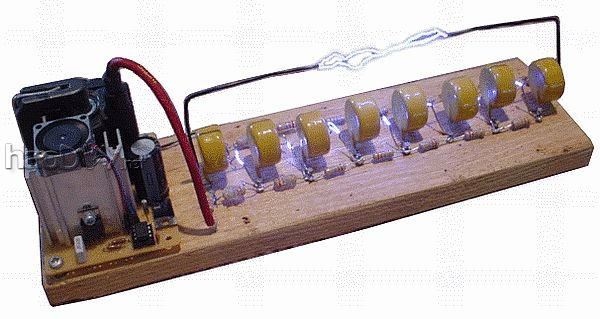

换成廉价的高压产生器往后,整个别积就袖珍下来了,可以所有装配在一块小木板上。必要留意的是高压晶体管轻易发烧,必要配块大点的散热片,最好还装个小小的散热电扇。这款高压产生器可以拉出10厘米长的电弧,够你乐一阵子了!

自制马克思发生器和特斯拉线圈的制作教程



往下看,尚有款9级的,国人制造。



自制马克思发生器和特斯拉线圈的制作教程





自制马克思发生器和特斯拉线圈的制作教程



交情提示:高压伤害,玩的时辰警惕点!

特斯拉线圈的制作教程

清算宣布这篇特斯拉线圈的制作教程,让我们来跪拜一下这位”神的代言人”。

玩过赤色警戒的伴侣的对磁暴线圈必然映像深刻,本日就让我们一路来做个”磁暴线圈”吧。

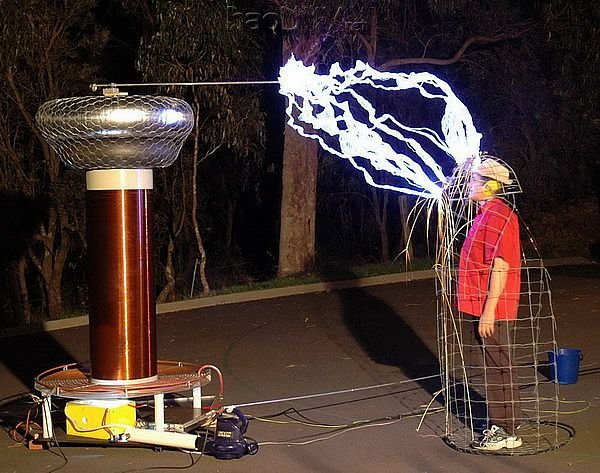

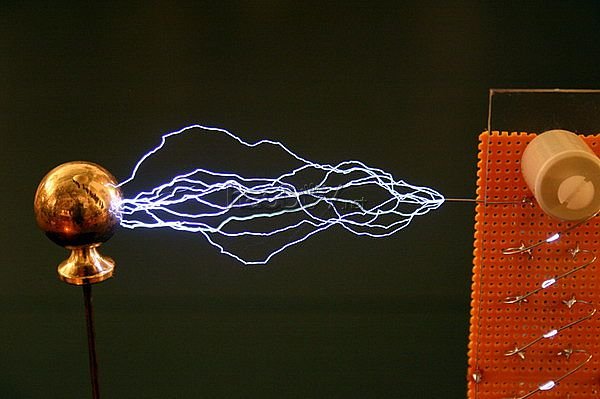

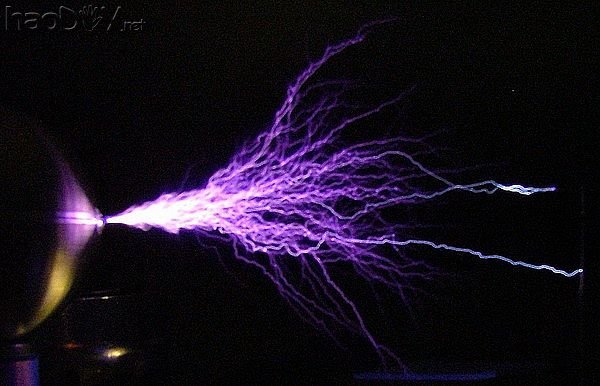

先来看些结果图吧,看看这些特斯拉线圈喜爱者们的精品:



自制马克思发生器和特斯拉线圈的制作教程





自制马克思发生器和特斯拉线圈的制作教程





自制马克思发生器和特斯拉线圈的制作教程





自制马克思发生器和特斯拉线圈的制作教程



上面的图片充实的展示了特斯拉线圈的”人造闪电”的魅力,就是这神一样平常的魔力,吸引着很多人来追寻这种瑰丽的火花,感觉人类最初对”天火”那分震撼。

特斯拉线圈的制作前的筹备和留意事项:整个制作我们以变压器功率为1000w的中型特斯拉线圈为计划尺度。(放电间隔:>=120cm)(备注:特斯拉线圈的放电间隔和功率成正比)首要原料及或许本钱:1:高压变压器 1000W 输入220V 输出 10KV2:大量无极电容 如用0.047uf 1000v~(1600v)的cbb电容必要筹备100只阁下,有大容量的高压电容请本身换算3:直径13厘米长1米的聚氯乙烯管(壁厚0.61厘米),pvc管材也迁就,厚0.8厘米的绝缘板材(不能是木头!最好塑料)约莫2.5平米,厚0.5厘米的绝缘板材(非木!)约莫1.5平米,这些都可在家庭装饰城(就是那些买涂料,板材,器材等的那种大市场里)买到4:导线,多芯铜导线,1000v50A约莫6米;10kv1A导线3米5:耐压漆包线 内径0.5mm 900米长6:直径0.8厘米的铜管(壁厚1mm以上)长8米,直径3厘米厚>1mm长1米的铜管可在汽车配件或五金等地买到7:电手钻,螺丝刀,手锯,钳子等器材,平凡螺丝,塑料螺丝,环氧树脂胶,钢尺等8:用于燃气热水器的排气管(金属制作,可弯曲,直径在10厘米以上)制作后期计较获得长度.

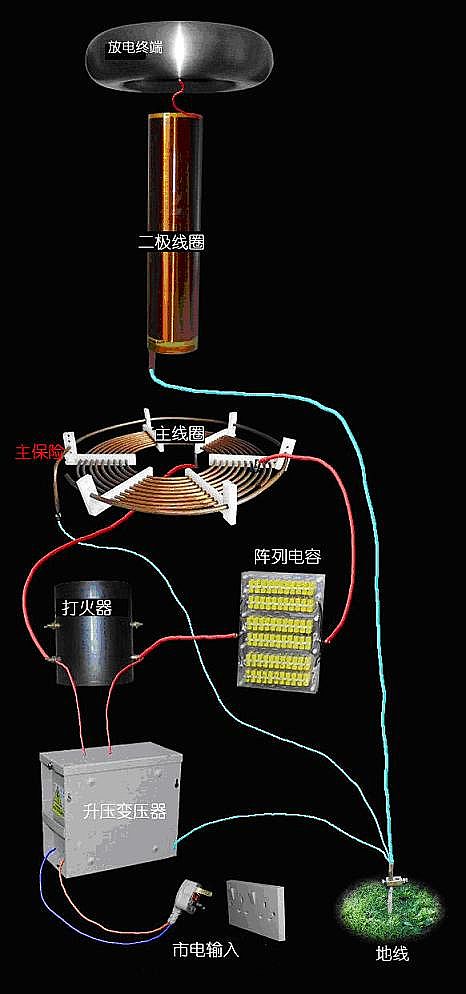

特斯拉线圈装配表示图和电路图



自制马克思发生器和特斯拉线圈的制作教程



固然凭证本文计划的是一个”尺度”特斯拉线圈,制作者不必花许多精神和时刻在它的道理和计较上面,可是出于对特斯拉的尊敬和利便制作者制作其余规格的特斯拉线圈,照旧大抵相识一下这内里的道理和计较要领较量好.尚有,制作一个特斯拉线圈是会对你的下手手段和电工常识都有进步的好勾当

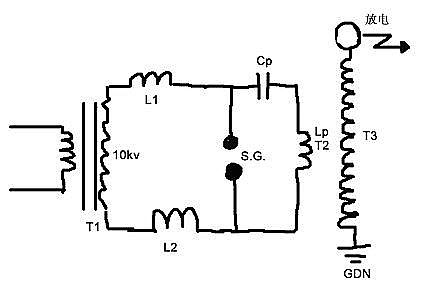

电路草图



自制马克思发生器和特斯拉线圈的制作教程



涉及到特斯拉线圈的一些计较公式

电弧长度: 电弧长度 L(单元:英寸); 变压器功率 P (单元 瓦特); L=1.7*sqrt(P) (sqrt为开方)电容声势量: 变压器输出电压(交换)E(单元 伏特); 变压器输出电流 I(单元 毫安); 电容器阵列最大容量C(单元 微法) ; 交换频率F(单元赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的巨细涉及到与变压器功率的一个匹配题目,当电容过大时在交换上升到极点时(即sqrt (2)*V时,电容电压过低无法击穿打火器的氛围隙则打火器无法启动就无法事变,整个体系也就无从启动 ]电容阵的计较就是电容的简朴串,并联,初中就学过,在此就不提了.譬喻当变压器功率为1000瓦时,输出电压为10000伏(交换),那么电容匹配为0.0318uf,手头有电容规格为:0.047uf 1000~,1600,再取保险一点到 耐压 1500v~则必要电容阵列布置如下:15个电容串联成一个根基链(BC);再10个这样的根基链并联而成(J),共必要电容150个,若每支电容分压降为630v~(这样可以大幅度延迟电容寿命),则: 24–BC,16–J,共需384支电容.其他: 震荡频率:F = 1/(2*Pi*sqrt(L*C))

主线圈相干计较如下图



自制马克思发生器和特斯拉线圈的制作教程

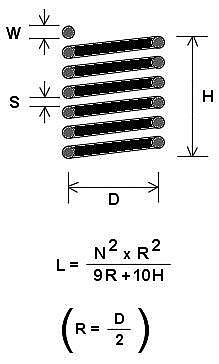

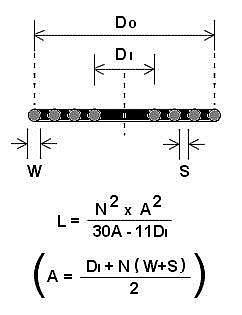

次极线圈相干计较如下图



自制马克思发生器和特斯拉线圈的制作教程



放电终端相干计较如下图



自制马克思发生器和特斯拉线圈的制作教程



部件制作

特斯拉线圈的主线圈部门

在本特斯拉线圈的计划中主线圈回收铜管绕制成蚊香状.铜管是用于汽车,供热,中央空调中的那种管壁较厚的承压铜管.直径8毫米约莫绕制910匝 (约莫必要9米)铜管如下图(要尽也许选择外表平滑无锈无伤的):

自制马克思发生器和特斯拉线圈的制作教程



铜管盘成如下图:



自制马克思发生器和特斯拉线圈的制作教程



这样盘成的主线圈可以合用于6英寸到8英寸的次极线圈(盘铜管很费时刻,也满费劲,可是不要图快,要尽也许盘的油滑.),还必要5毫米厚的软塑料板(非脆性塑

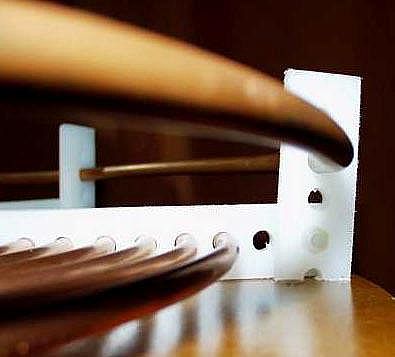

料)做主线圈支架,将其按等间隔打眼(要打成9毫米的眼,要不穿不进去) 底座选用平凡中密度板就可以了,这个底座尚有效,未来底下要放其余对象.也尽也许加工好,接下来把铜管和塑料支架穿起来。主线圈支架如图:



自制马克思发生器和特斯拉线圈的制作教程

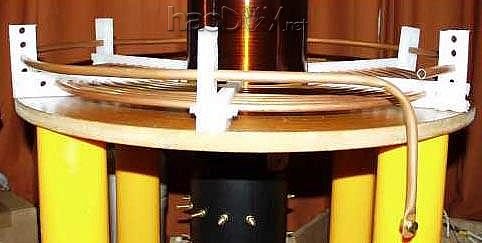

铜管和塑料支架穿起来如图 :



自制马克思发生器和特斯拉线圈的制作教程



内圈讨论部门,将中密度底版在响应处所开孔引出一个讨论如图:



自制马克思发生器和特斯拉线圈的制作教程





自制马克思发生器和特斯拉线圈的制作教程



再找一截铜管做为接地保险,留意,不行闭合!如图安装:



自制马克思发生器和特斯拉线圈的制作教程





自制马克思发生器和特斯拉线圈的制作教程



电容阵列的制作
