迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

时间:2017-08-27 21:29来源:未知 作者:admin 点击:

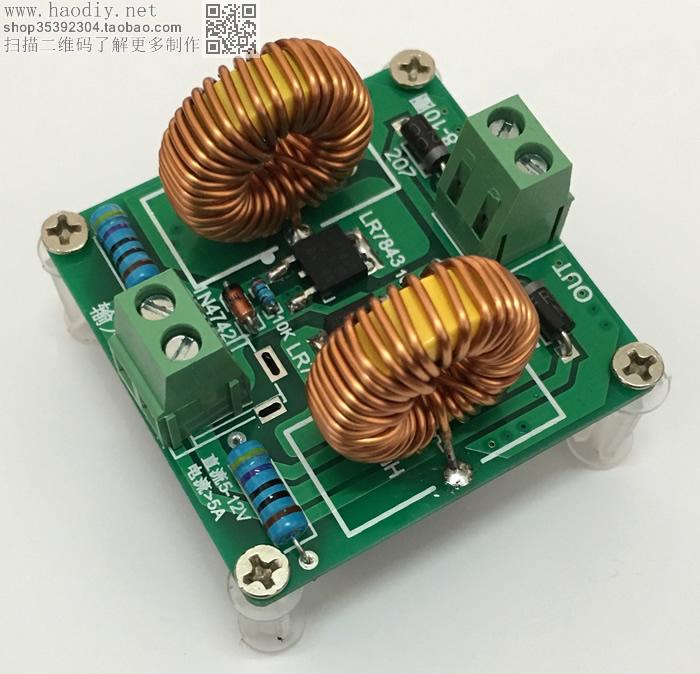

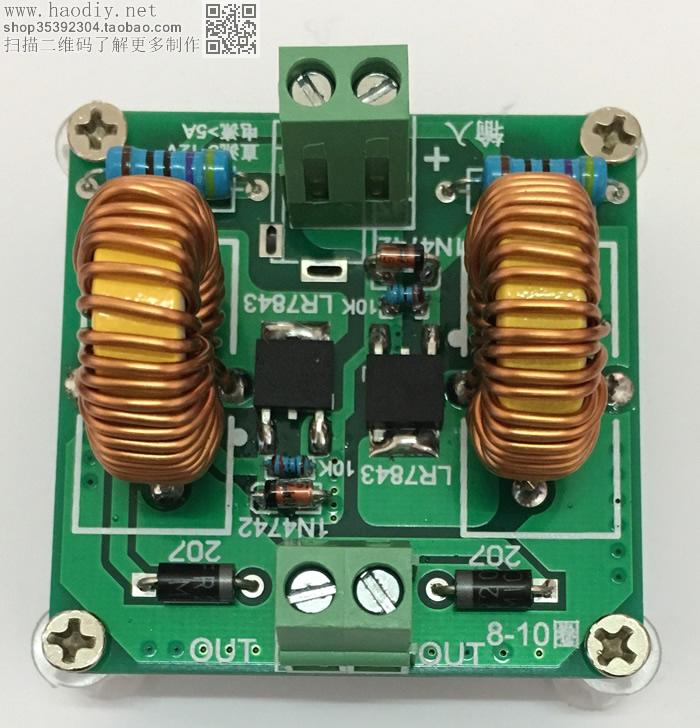

本款是小型zvs套件,模块很小巧,不可以使用普通电池供电,可以使用动力电池,电瓶,开关电源等,5到12v供电电流不可小于5A!!!注意电源要使用大功率电源,功率要充足,工作电压低于5v不工作,电流低于5A不工作 工作电压不要超过12v或低于5v,仅指电路工作
迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块
迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块
¥4.50






本款是小型zvs套件,模块很小巧,不可以使用普通电池供电,可以使用动力电池,电瓶,开关电源等,5到12v供电电流不可小于5A!!!注意电源要使用大功率电源,功率要充足,工作电压低于5v不工作,电流低于5A不工作

工作电压不要超过12v或低于5v,仅指电路工作电压,不是电源空载电压!超过12v或低于5v供电,电路出问题卖家不负责!

 12v供电推高压包,功率60w左右,mos管不发热,12v供电无需散热。如果拿来做感应加热,请不要长时间工作,毕竟功率有限,感应加热初级线圈发热比较大,注意散热。





确认所有元件焊接无误,电源线正负极无接反,接上负载后(加热线圈、高压包),再通电!空载不能通电!空载通电很容易损坏!空载通电2个mos管很容易同时导通,然后发热烧坏!

最大功率120W(12V 感应加热时)



使用电池、电瓶供电必须要确保工作时电压在4.5V以上!不能确保工作时电压一直在4.5V以上的,就不要使用电池、电瓶供电!不要使用干电池供电!



加热线圈被加热的物体的宽度尽量在加热线圈内径的1/3~1/2之间,最大不要超过2/3!

加热物体的直径尽量控制在20mm以内,太大加热会比较难加热到通红,毕竟功率有限。



感应加热时,一般工作5分钟就要断电冷却。因为感应加热时电流比较大,线圈发热也比较大。加热时,被加热物体产生的部分热量会传给加热线圈,时间一长,加热线圈的温度就会很高。如果加热线圈接在接线端子上的话,会把接线端子的塑料部分融化掉的!

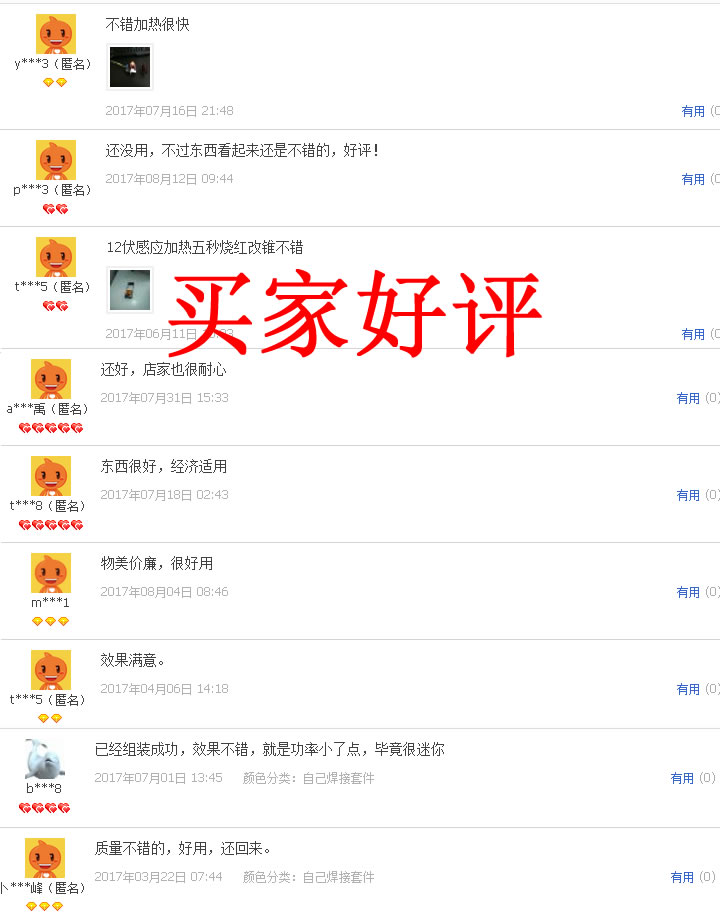

买家好评

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块



迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

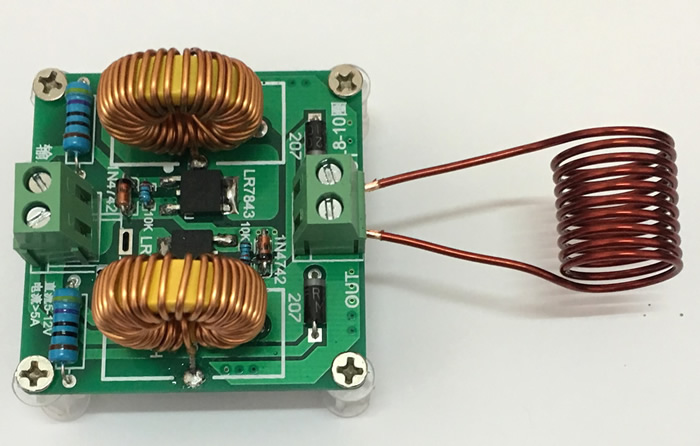

做感应加热,配有简易的加热线圈,线圈为一段铜丝需要自己绕制

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

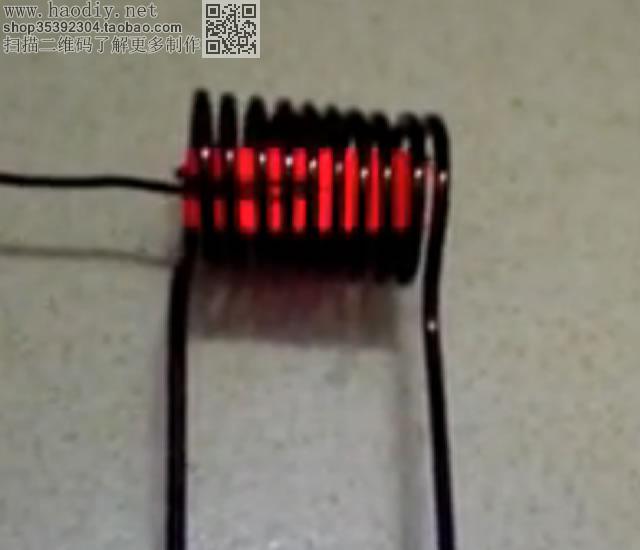

测试效果图:因为是迷你型,功率有限,能简单加热小物体,不能融化金属

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

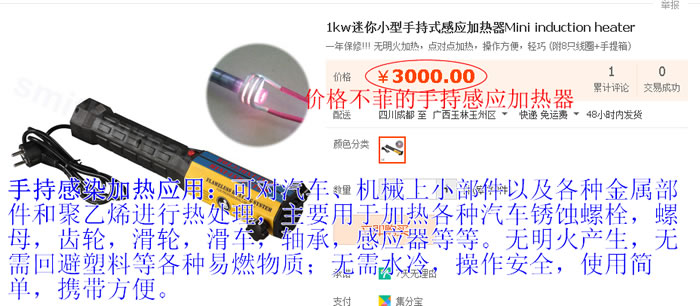

参考专业级的手持高频感应加热器,价格不菲啊!

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

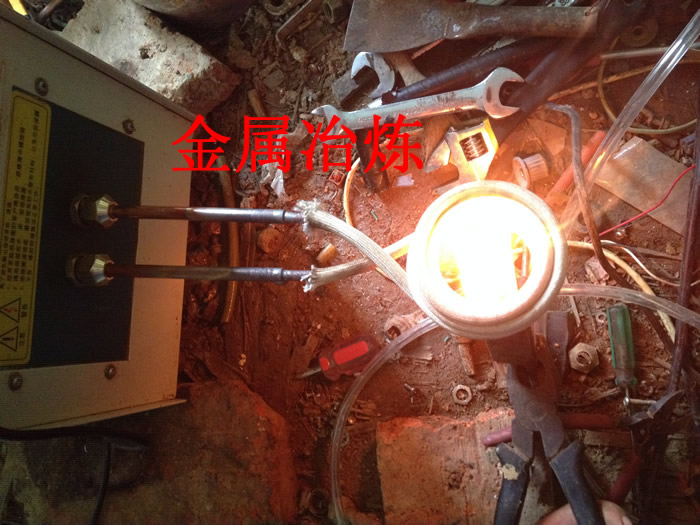

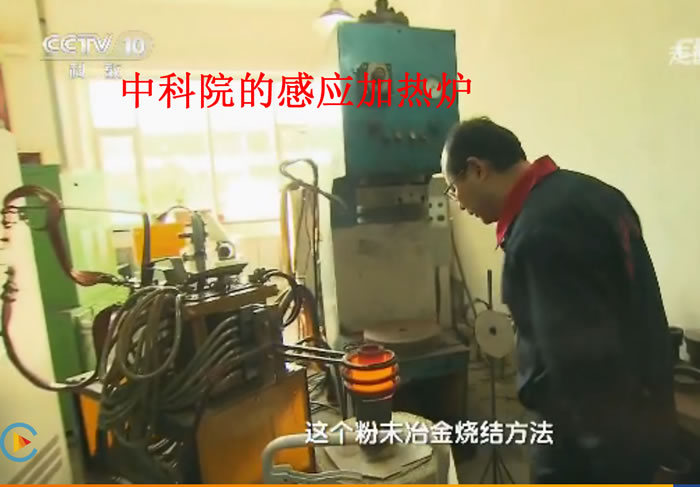

感应加热还可以应用于金属冶炼

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块

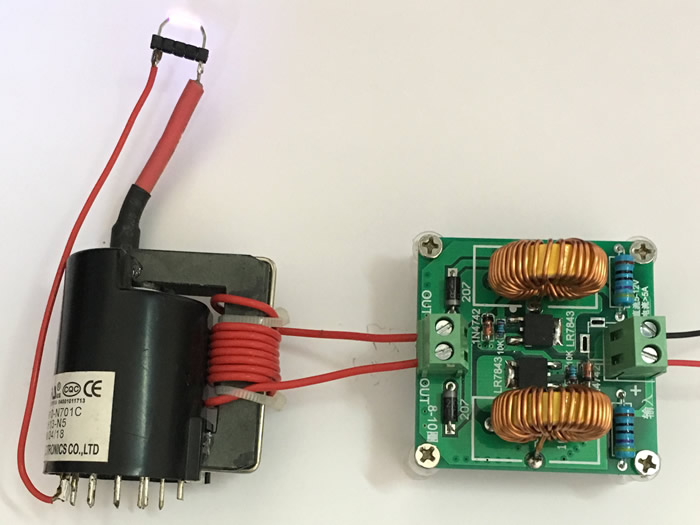

 驱动高压包,产生高压,请注意安全

迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块




迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块
迷你ZVS高频感应加热机 特斯拉高压发生器线圈雅各布天梯套件模块
