自制24V降为12V开关型电源变压器

时间:2013-01-05 16:08来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

在24V柴油车上装用12V电器(如仪表、收放机、风扇等)时,多回收12V三端稳压器。但因为稳压器上压降达12V,功耗很大,温度很高,极易破坏。

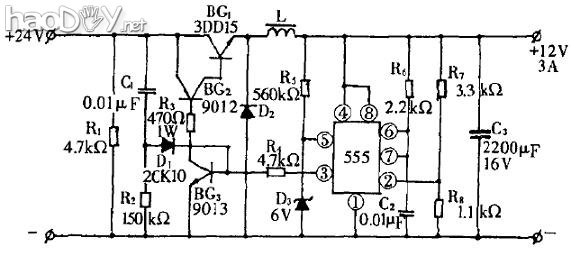

我们计划了一种开关型电源变压器,可将24V降为12V电路如图所示。

此电路由555接受脉冲振荡器。555的⑤脚接有稳压管以得到+6V基准电压,②脚从R7、R8构成的取样电路中得到取样电压。当②脚电压小于+3V时,③脚则输出高电平,使BG3、BG1、BG2饱和导通,向负载供电。与此同时,电源经R6向C2充电,当⑥⑦脚电位到达+9V时。若②脚也到达+3V以上,则③脚输出低电平,电容经⑦脚放电,开关管BG3、BG1、BG2均截至。当②脚所接电容的电压低于+3V时,③脚又输出高电平,云云不绝重复而使输出电压值不变于额定输出电压12V上。

由R1、R2、C1、D1构成启动电路,使电路在刚接通时向BG3提供基极电流,促使开关管BG1、BG2导通,并向555提供事变电压,当负载短路时,555将失去事变电压,从而使BG3、BG1、BG2截至,以掩护电路和开关管。

电感L和续流二极管D2可减轻开关管的承担。L用E7铁心、Φ1.0mm漆包线绕满即可。D2用大于5A的快速规复二极管或平凡二极管。若需输出更大电流,BG1参数为Icm>30A,Vceo>100V,Pcm>150W;BG2参数为Icm>1.5A,Vceo>100V,Pcm>5W,这时输出电流可达10A。BG1、BG2也可用大功率PNP型达林顿管取代。

自制24V降为12V开关型电源变压器
