双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)

时间:2017-06-07 21:53来源:数码之家 作者:aec 点击: 次
之前用废的电路板手工刻板制作一双路HH放电仪,用来测试锂电池容量不错,前几天被朋友拿去了.没事的时候重新制作了一个洞洞板的双路HH放电仪.洞洞板是厚1.5mm的玻纤板，很好。之前制作过一次，所以这次制作比较轻松就搞好了。制作过程如下： 1向洞洞板上放元件,
之前用废的电路板手工刻板制作一双路HH放电仪,用来测试锂电池容量不错,前几天被朋友拿去了.没事的时候重新制作了一个洞洞板的双路HH放电仪.
洞洞板是厚1.5mm的玻纤板，很好。之前制作过一次，所以这次制作比较轻松就搞好了。制作过程如下：

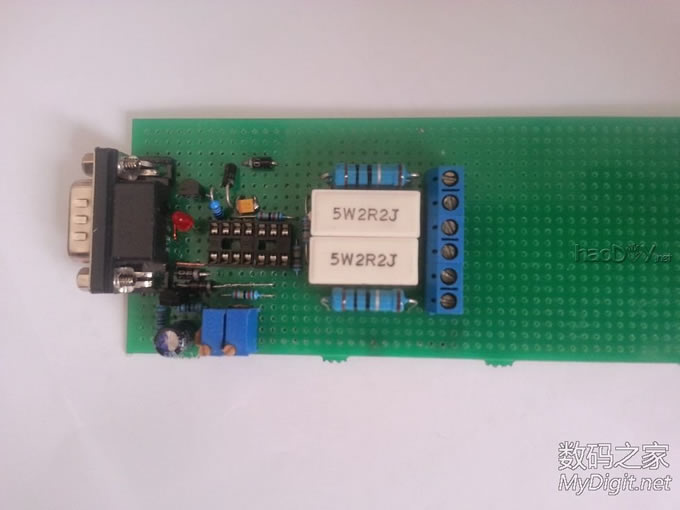

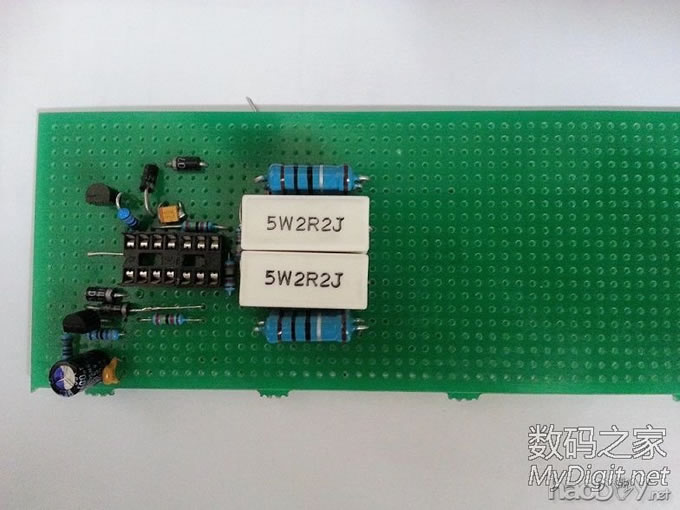

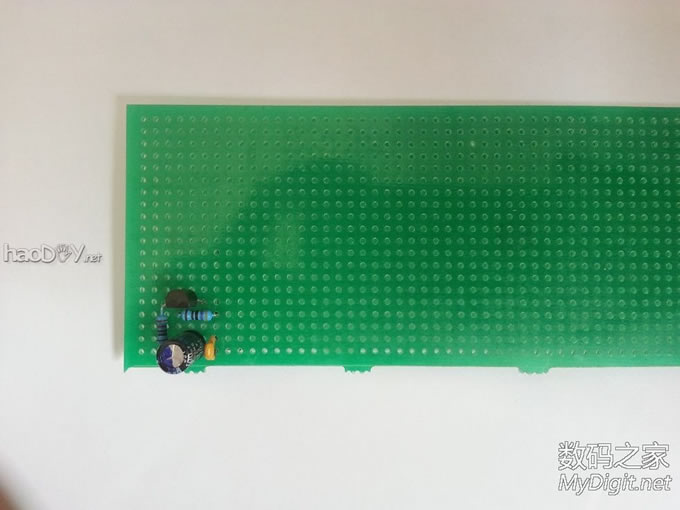

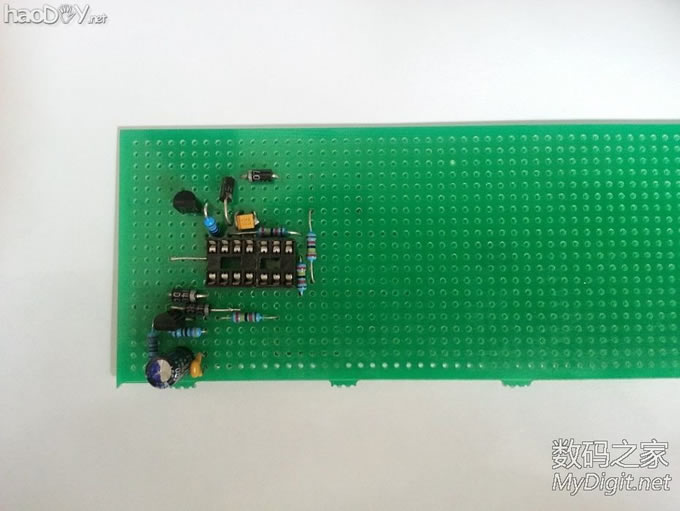

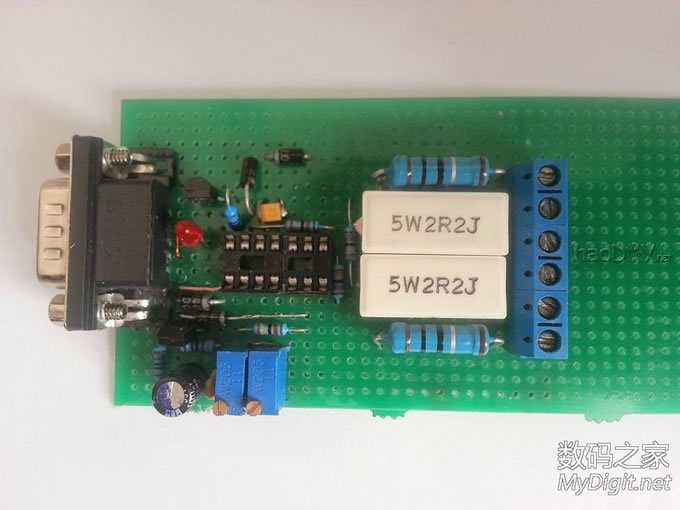

    1  向洞洞板上放元件,边放边焊

  双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)

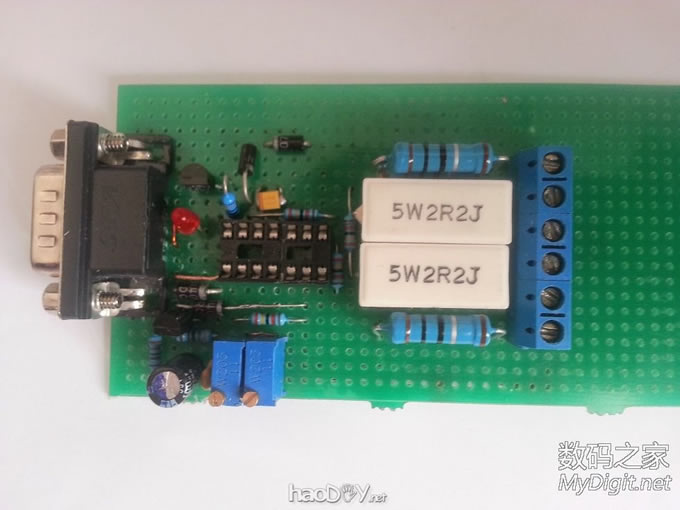

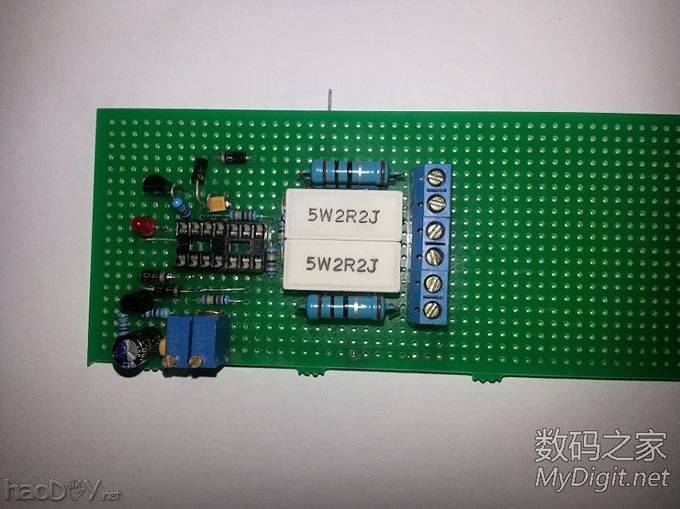

  2  焊上接线柱和串口插座

双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)

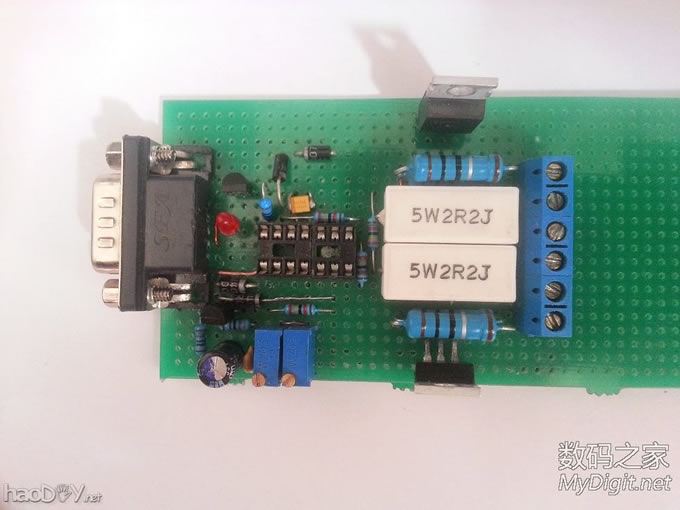

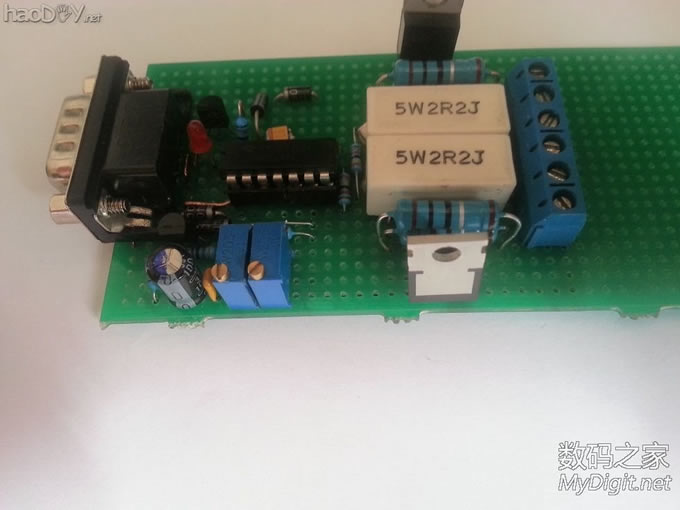

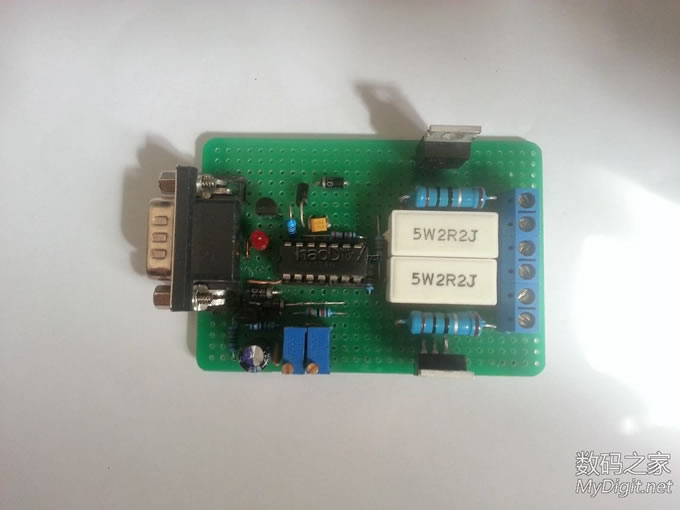

     3   焊上2个MOS管

双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)

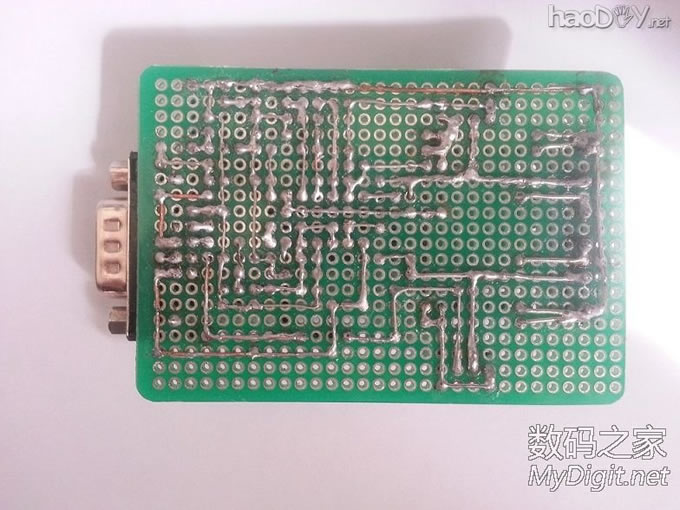

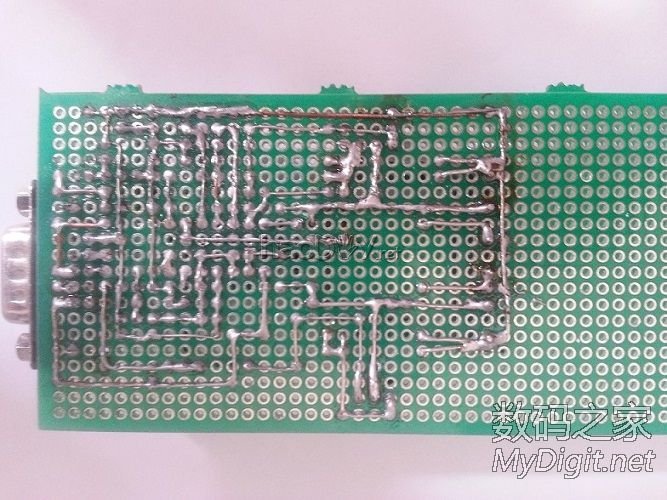

   4  背面图片

   双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)

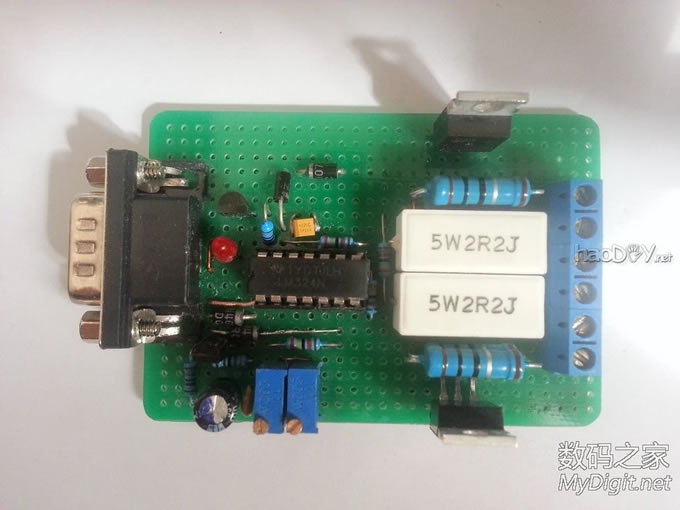

  5   把多余的洞洞板切去,打磨四角.

双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)

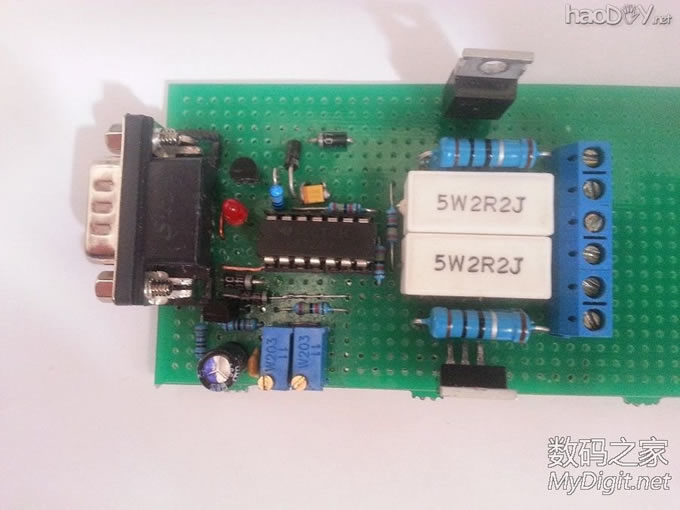

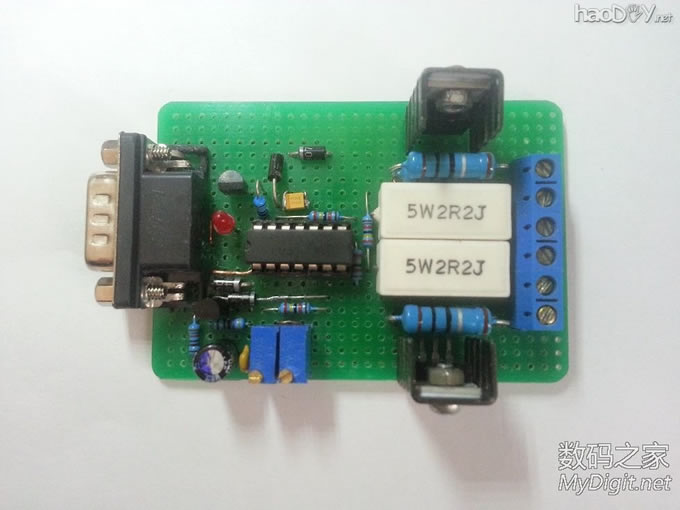

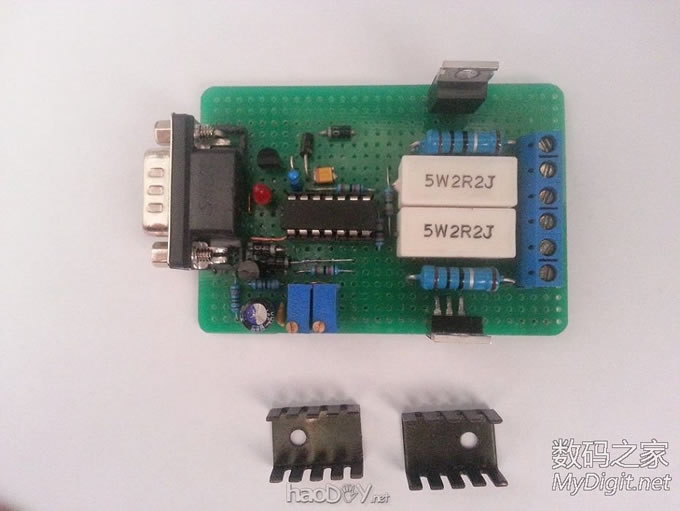

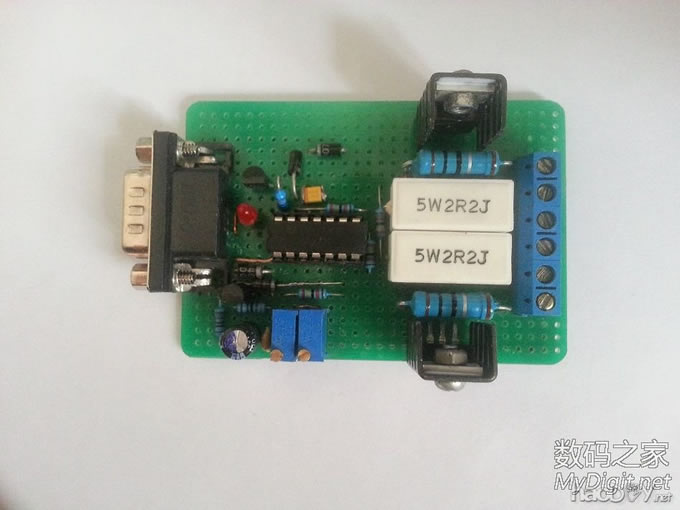

  6   给MOS上散热片后
双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)

   双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) 双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)

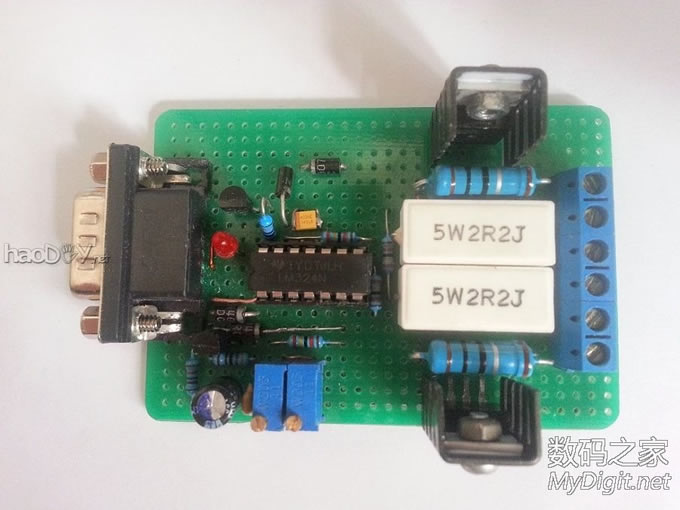

一个洞洞板的双路HH放电仪制作完毕,(最后一张图片上边那个还差一个串口插座没焊)谢谢观赏.(网络不好,有的图不显示,有点重复,不知道怎么弄)

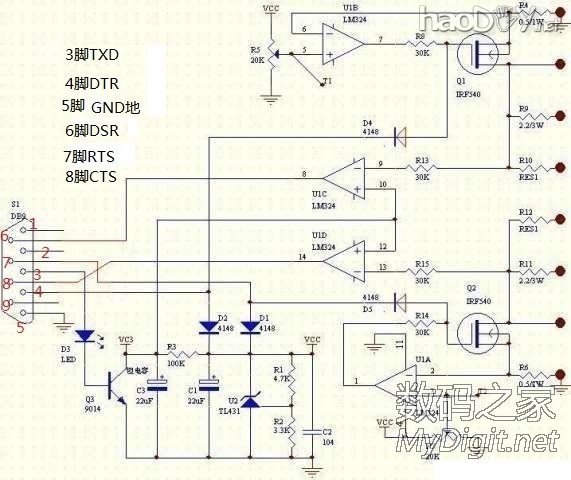

    应坛友要求再次上电路图和软件（可能论坛会扣M,不是给本人的）
                                                       双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图) DualCurveV121.rar (347 K) 下载次数:94
双路HH电池容量放电曲线仪(洞洞板的)(已经上电路图)




[ 此帖被aec在2013-03-08 22:03重新编辑 ]
