高亮度白光LED灯(以下简称白光灯)具有光色好(与日光靠近)，节能(电光转换服从远高于白炽灯，也高于荧光灯，是一种寒光源)，寿命长(寿命是荧光灯的几倍(白炽灯的几十倍),环保无污染的特点 成为白炽灯和荧光灯的有力挑衅者。但其不敷之处是今朝价值较高。据先容，在深圳1瓦白光灯的价值要十几元，3瓦、5瓦灯的价值更高迭数十元之多，因而难以推广行使。今朝，白光灯已成长到第二代； 第一代白光灯的价值已大幅降落，Φ5白光灯的价值已降到0.25/只，拆机Φ5白光灯的价值为0.2／只，此价值已经可以接管。笔者不久前以每只0.16元的价值邮购了几十只拆机件Φ5白光灯，用它建造了几只照明灯，结果不错，现向喜爱者作一先容。 市电220V 1.2W白光LED照明灯用一只易拉罐的球形罐底，用铰剪修圆，在上面钻出20个小孔，小孔的漫衍呈圆形，只管建造得雅观些，孔的巨细以恰恰能嵌入白光灯为度，如图1所示。每只白光灯的事变电压为3.0V～3.6V，4只白光灯串联构成一组，事变电压为12.0V～14.4V，5组白光灯再并联起来，在12.6V电压时的电流约便是100mA，耗损的功率1.26W。

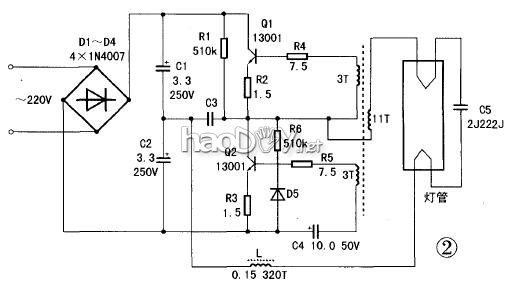

要在220V市电事变，必要一个降压整流滤波电路，较量省钱的步伐是行使废旧的节能灯节制电路。节能灯可以说是家家都有，因代价低，破坏后维修店不肯意补缀，一样平常均作废弃处理赏罚，因此可以不费钱或只花上少量钱在废品站等处所获得。着实大大都破坏的节能灯只是灯管坏了，其电路每每齐备可用，既使破坏了也轻易修复。5W～13W节能灯根基上均回收统一种电路和元件，图2是一种节能灯的电路图。

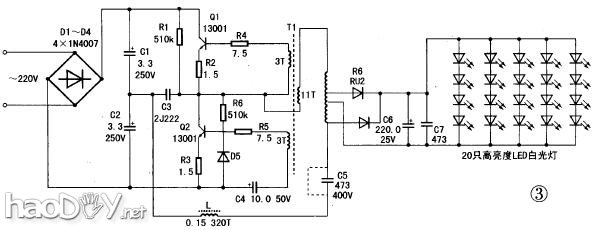

市电经整流和C1、C2滤波后获得约300V直流电加在Q1、Q2构成的逆变电路，发生数十千赫的高泼魅振荡，经L、C5、T对灯管放电，使节能灯发光。L和C5构成串联谐振电路，谐振在逆变电路发生的高泼魅振荡频率上。灯管启动时，灯管未导通放电，谐振回路中只有灯管的灯丝电阻，阻值较量小，回路中的电流较量大，此电流在L和C5上发生数百伏的电压，C5上的电压使灯管击穿放电发光。灯管放电后内阻很小，它并联在C5上使谐振回路的Q值大大降落，C5和L上的电压低落到几十伏以维持灯管继承放电，由此声名节能灯事变时的电压变革较量大。要把节能灯改革为白光灯的电源，可把C5直接联接到L和T的低级，再把L改作变压器，并增进低压整流滤波电路即可(拜见图3)。
为了使低压输出的直流电较量不变，L和C5不能作为谐振电路行使，其谐振频率应远低于逆变电路的振荡频率，可增进C5的容量，由原本的332改为473(即0.047 uF)或更大，乃至不消C5。L改革为变压器的要领是在L线圈表面加绕低压绕组。L一样平常回收0.15～0.17的漆包线，300～320匝。实测线圈的电压为80～100V，由此可得每伏的匝数约便是3。 电源整流的方法可回收桥式全波整流或双半波整流电路。为了节减两个二极管和减小消费，笔者回收双半波整流电路，要求变压器次级线圈的匝数更加，并有中心抽头。供应白光灯的直流电压选取为12.6V，故次级绕组的电压应为12.6/12=10.5V(电容滤波输出的直流电压约莫便是交换输入电压的1.2倍)，次级线圈的匝数便是10.5×3=31.5，可取为32匝，由此获得次级线圈的匝数便是64，在32匝抽出中心头。白光灯的电流为100mA，按铜线每平方毫米应承通过3安培计较，可选用0.25线径的漆包线，其截面积便是0.049平方毫米，允许通过的电流是147mA，大于必要的100mA，切合要求。 节能灯L线圈一样平常回收乱绕的方法，绕制较量松，占有的空间较大，要在原线圈外加绕64匝线圈难度较大，办理的步伐可回收自耦变压器的方法。因电路安装在节能灯原本的灯头内，人体不会打仗到控斜电路，安详方面没有题目。自耦方法的服从较量高，用料较省，并且可以或许在原有的线圈骨架上绕下。详细要领是，把L线圈的匝数拆下64匝，然后用0.25阁下的漆包线顺着原线圈绕制的偏向绕64匝，在32匝抽出中心头。绕线圈不消加垫绝缘原料，不消绕线机用手绕就可以。如果找不到0.25的漆包线。可从另一个节能灯上拆下L线圈，用线圈上的0.15漆包线3股并起来绕制。线圈装上磁芯时要留意在磁芯对接处留一个间隙。也就是在接缝处垫上一层不干胶纸，目标是停止磁芯饱和。 整流二极管不能用4007(频率低)或肖特基管(耐压低)，应行使FR107、RU2等快速规复二极管。然后把电路板上的铜箔条略作窜改，新增进的几个元件都可以安装在原本的电路板上。 找来的节能灯先要试一试电路是否齐备能用。电路中最轻易破坏的元件是两个13001三极管，其次是C1、C2、C5和4只整流用的1N4007二极管，其他元件破坏的也许性较量小。用万用表搜查若元件齐备。就可通电试验。先在电源进线中串联一个300Ω2W～5W的电阻，一来掩护电路(若万一电路中有未查出的短路妨碍，有了电阻可停止妨碍扩大)，二来可丈量电阻上的电压以算出电路耗损的电流和功率。起首测试电路的空载运行环境。即变压器T2次级不接负载。通入220V交换电后，300Ω 上的电压在0.9～1.2V就声名电路事变正常。若电压低于0.8V，暗示线圈的感抗较量大，逆变电路不轻易起振，电路不能输出直流电，可用增进T2磁芯间隙的步伐来办理。也就是在磁芯的接缝处再垫上一层纸。如果300亓电压高出1.4V，声名磁芯的间隙也许较量大。可试一试在磁芯接缝处改垫薄一些的纸。如果电压如故较量大，很也许变压器内部有短路妨碍，可能是电路上的其他处全部妨碍。空载试验正常后，下一步接上整流滤波电路和假负载电阻。按照白光灯的电压和电流，可算出白光灯的电阻便是12.6/0.1=126Ω， 可用一只120Ω2W～5W的电阻取代白光灯接到直流电源上。通电试验，120Ω 电阻上的电压在12.4～13.5V就表白电路事变正常。如果电压偏低，可增进T2次级线圈匝数或是减小C5的电容量来办理。若电压偏高，可镌汰T2次级线圈的匝数或是增大C5的电容量乃至不消C5。测试完成后，取下假负载电阻，把白光灯联接到电路板上，最后把电路板装入灯头内，再把灯头和半球形的白光灯用胶粘贴在一路，整个白光灯的建培育告完成，如图4。

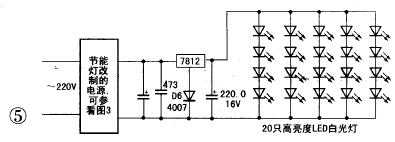

白光灯正常事变时在300Ω 上的电压为2.8V～3.2V，耗损的功率2.1～2.35W，比拟5W 的节能灯，(试测了几只5W节能灯，其功率均在5.2W阁下)，白光灯的功率不到5W节能灯功率的一半，而现实的照明结果(在灯的正面)与5W 节能灯相等。 若内地市电电压不不变，可增进一个由7812构成的稳压电路，如图5。为了使7812能正常事变，整流滤波后的直流电压应在14V～16V，因此应恰当增进T2次级线圈的匝数。图中行使D6的目标是为了使输出的电压便是12.6V。

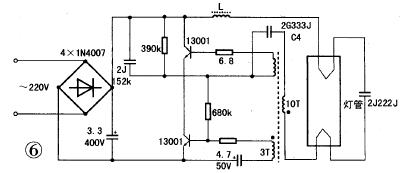

图6是另一种节能灯的电路图，它只用了一只滤波电容，改革的要领基内情同，但C4电容不能省去不消，不然会造成短路。
|
