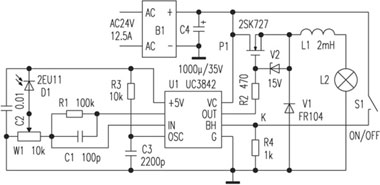

电路如下图所示,UC3842是单端开关电源节制芯片,①脚为内部偏差放大器输出端,与②脚之间接有负反馈收集,以确定偏差放大器的增益。②脚是取样电压输入端,取样电压与内部的2.5V基准电压举办较量,发生节制电压,节制输出脉冲宽度。③脚是过载掩护节制端,电压高出1V时,⑥脚遏制输出。在此处,用作灯光开、关节制端。④脚外接按时元件,抉择振荡频率。⑥脚是脉冲输出,驱下手段1A。⑦脚为电源输入端,在16~36V之间。⑧脚输出准确的+5V基准电压。P1是电源调解管,型号2SK727。V1是快规复二极管,D1是光敏二极管,W1是慎密多圈可调电阻。该电路事变在100kHz,正常输出180W,最大230W。 当灯胆L2因老化或其他缘故起因致使发光服从低落时,光敏二极管D1内阻增大,UC3842的②脚电压低落,⑥脚输出的脉冲宽度增大,电路输出的电压增进,使灯胆发光强度加强。反之亦然。由此实现比较明光源灼烁度的节制。 在计划应用机器视觉体系对动态工件举办准确丈量时,用该光源更换入口原配五千多元的照明光源,到达了沟通的技能要求(该电路已应用于西门子VS710视觉传感器的照明节制)。 (责任编辑:admin) |
