diy一个设计巧妙的闪灯电路

时间:2012-12-31 13:14来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸



diy一个设计巧妙的闪灯电路

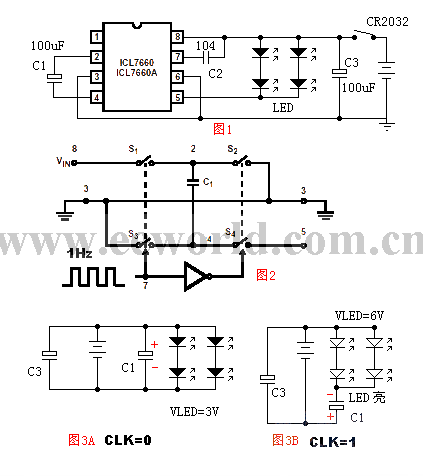

 嗓子疼了好几天,吃啥药都不管用。总算给本身找到个放假的来由,抉择好好睡上一成天。 吃了些药,睡到午时12点。起来吃了些对象,继承睡到下战书五点半。下战书爬起来,好了许多。看来对我来说,睡觉是最好的药品,管他大病小病,只要睡一天觉准能好。 7点吃完晚饭,开始犯困,又没啥悦目标电视,筹备接着继承睡觉。 人躺下,脑筋闲不住了。不断的想各类题目。埃,忙惯了,闲都闲不下来... 溘然想到,应该给我的自行车计一律种会闪烁的后车灯,夜路就安详了。早年见过一些相同产物,价值都偏高,电池寿命也不长。要是能在平凡的车后反光灯内里加闪光电路,本钱应该很低。 立即不想睡了,找来扳手把车后反光灯拆下来了。用小刀翘开外壳(很费劲),一看内里是空的,很好,能放一块电路板。再看后头,有一个小凹槽,能放电池和一个小开关。 剩下就是电路了。我想做得比市面上产物耗电都小。低落耗电的要领一方面是低落电路自己功耗,另一方面是低落发光器件的耗电。 低落耗电亮度肯定降落,为了不影响灯光结果,应该让发光管刹时发光,这样固然刹时很亮,但均匀耗电如故很低。低占空比的电路许多,但自身功耗都还较量大,没有我以为异常满足的。想到用430单片机做,自身功耗确实低,杀鸡用牛刀,本钱太高,没啥意义。用CMOS疏散器件搭电路,本钱低,耗电也小,就是电路较量伟大,体积大,怕放不下(着实是较量懒,太多零件懒得焊)。 溘然想到可以用电荷泵做。大部门时刻让电容充电,然后让电容切换到河发光管毗连,刹时放电。找来7660的资料,震荡频率可以通过外接电容低落到1Hz,不错。固然事变状态占空比1:1,然则电容的电一旦放完,灯天然就灭了。这样车灯就每一秒刹时闪烁一刹时,很精明,也省电。电路异常简朴,撤除发光管,也就3个元件! 电路见图1。7660的7脚外接一支104电容(C2),即可低落震荡频率至1Hz阁下。7660的内部道理如图2所示,着实就是CLK节制4个开关。当CLK为1时,C1被并连到电源,举办充电(图3A)LED也是并联在电源上的,但因为2只LED串联后,导通电压为2X1.7=3.4V,此时是不会亮的;CLK为0时,C1和电源串联,因为C1两头已经有3V的电压,和电源串联后酿成6V加在LED两头(图3B)。LED发光。LED的发光将敏捷耗完C1的电荷,LED灯灭。最后的结果就是LED每隔1秒闪光一次。这里7660内部模仿开关的内阻作为了全部充放电回路的限流电阻,包罗LED灯在内,都不必要特另外限流电阻。C3的浸染是在电池内阻增大后,防备电源内阻限致LED电流。 因为电路简朴,没有效PCB,将元件粘在车灯内部,直接在元件腿上焊接,两个小时就装好了,试验结果很是好。耗电不到1mA,并且纵然电池电力不敷,内阻升高,只要电容终止充电电压稳固,亮度根基稳固。即闪耀烁度和电池内阻根基无关,进步了电池行使时刻。 才 哈哈,本日睡出了灵感,没白睡。改天不屈不挠,继承睡!
