此前在极客迷上发布了一篇 最简单的光线探测器是翻译自国外网站的，要制作这个东西，需要一个IC：TLC3704四路比较器，这个IC非常贵，问了下单买的话至少需要10元！今天我用一个0.5元的IC：LM393N替换掉这个TLC3704，成功地做出了廉价版光线探测器。
做为极客迷的管理员，说来十分惭愧，这个DIY是我的第一个电子DIY。电学的知识过了这么多年，基本忘记的差不多了。这个作品花了我大概5个小时的时间！中间还出了点问题，好像哪里短路了，把跳线都烧了。
视频效果：

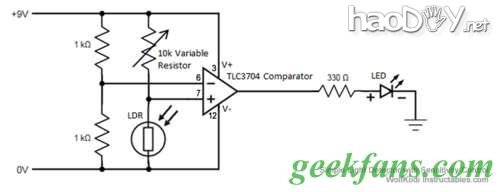

下面开始给大家介绍制作的过程！ 先上电路图： 看起来很简单的一个电路。
电路工作原理：

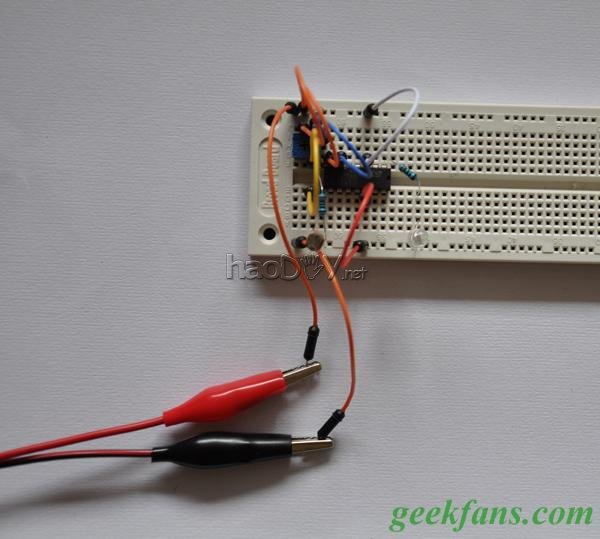

成品图： 在室内光下下，LED没有亮。

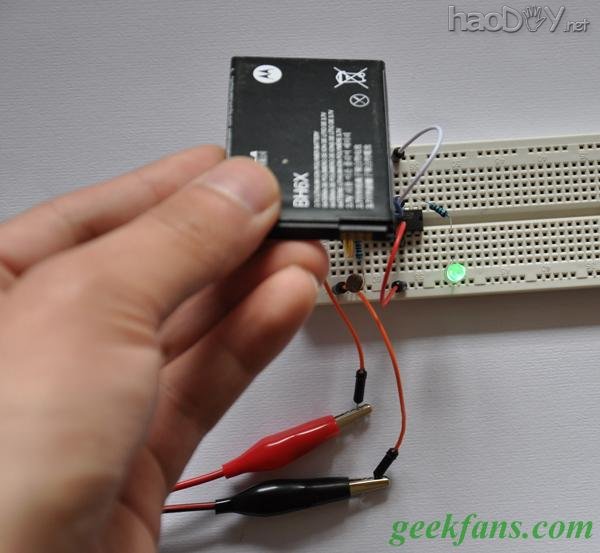

用手机电池把光敏电阻挡住，LED亮了。

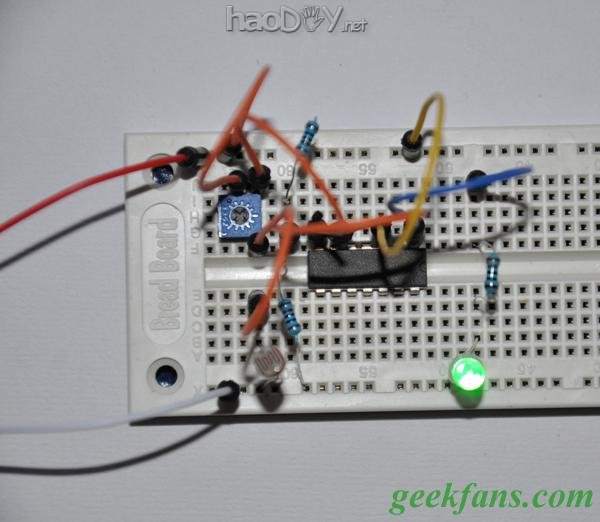

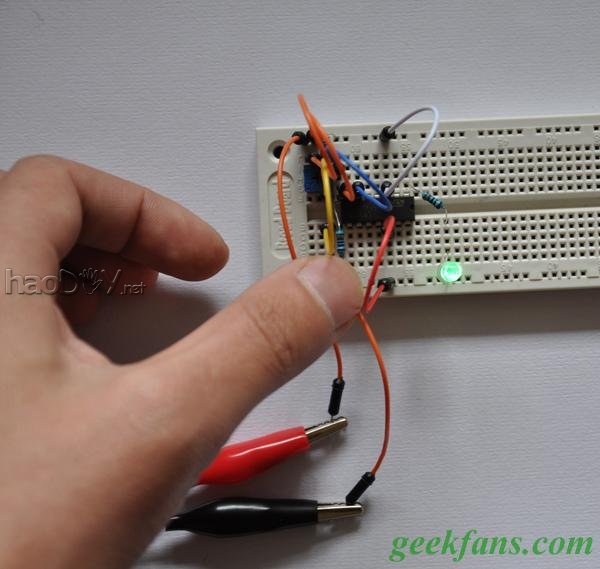

用手挡住光敏电阻，LED亮。

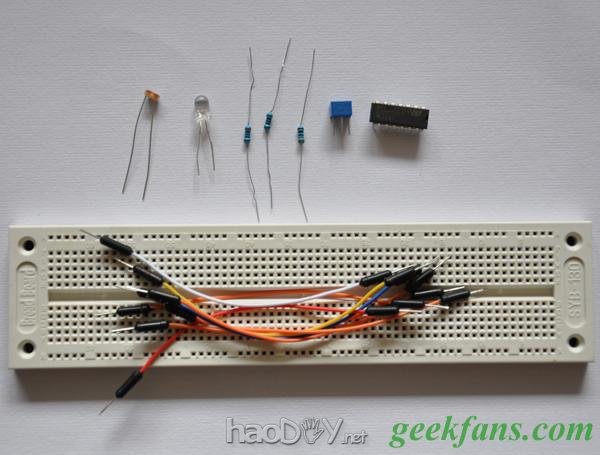

开始制作！ 首先是原件清单： 1.面包板一块，图上这个，市场价4.5 2.跳线若干，8~10条足够了 3.光敏电阻一个，0.1元一个，5516，5528均可。 4.LED一个 5.1KΩ电阻2个，330Ω电阻1个 6.10K可调电阻一个，0.4元 7.LM393N电压比较器DIP-14一个，0.5元
（布线时参考） 8.4.5V电源（我用的是稳压电源，你也可以用电池组） 总共成本不足10元。 如果有需要全部组件的，可以联系我，大概能整理出几套出来.

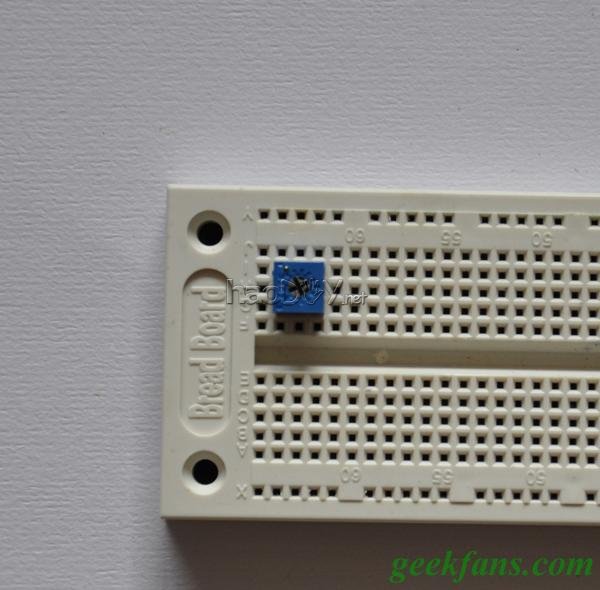

第一步：插入可调电阻。 说明一下，可调电阻有3个脚，我们只需用到其中2个就行了。注意不要用底边的那2个脚，那2个脚电阻是恒定的10K。

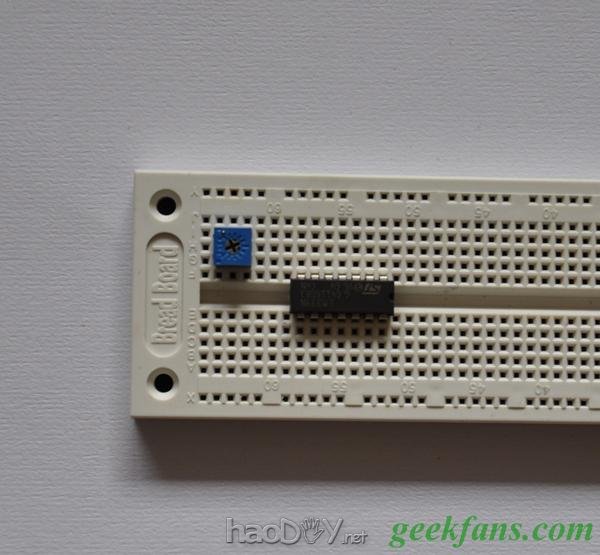

第二步：插上LM393N，缺口向右，方便布线。

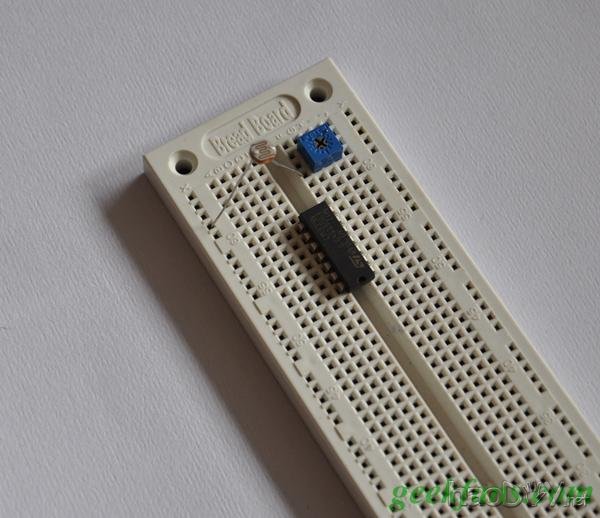

第三步：插上光敏电阻

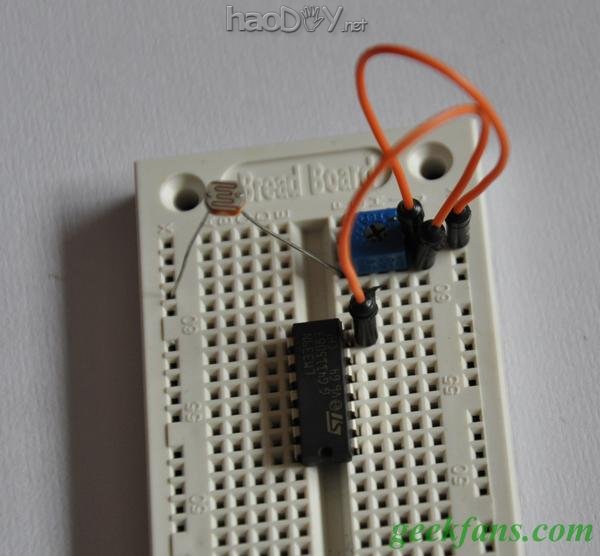

第四步：跳线连接LM393N的第七个脚（正极）

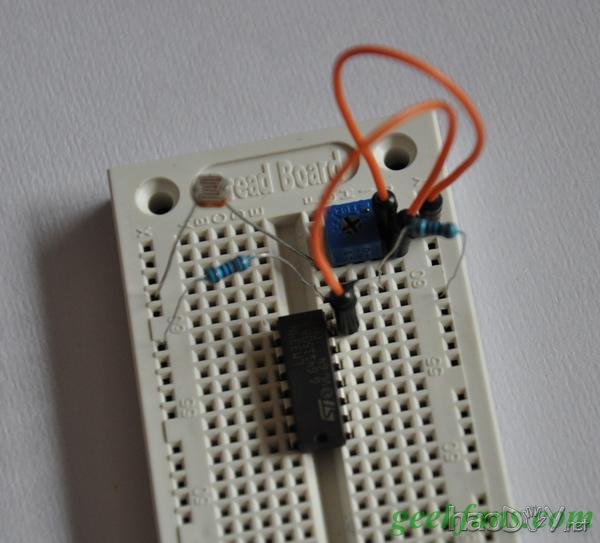

第五步：插上2个1KΩ的电阻。

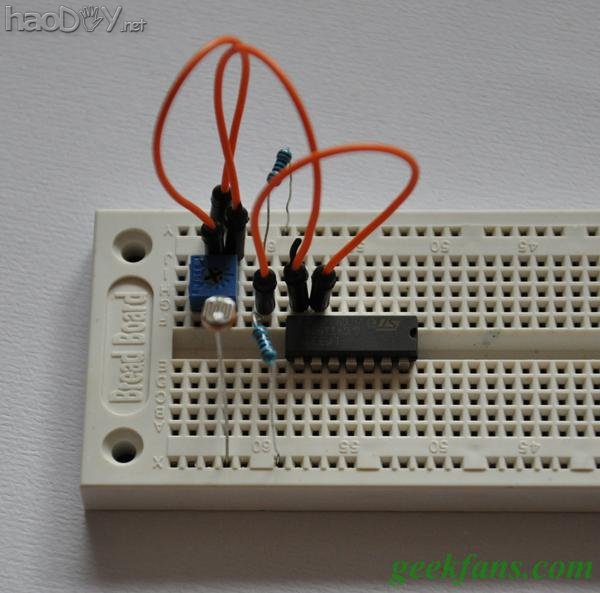

第六步：电阻跳线连接LM393N的第六个脚（负极）

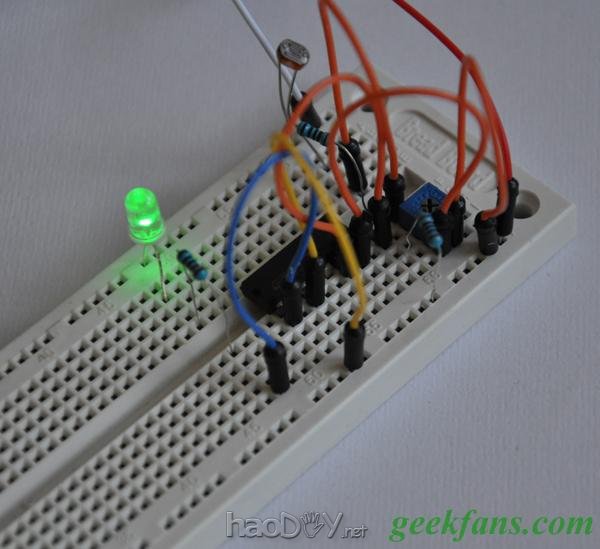

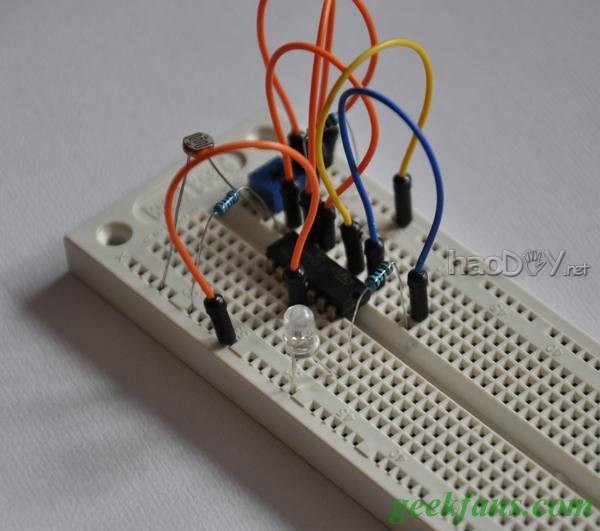

第七步：LM393N的第三个脚和第12个脚分别接正极和负极。然后连上330Ω电阻到LM393N的第一个脚（输出端），再连接LED到负极，整个DIY就完成了！ （发现一个情况，有时负极不用接也能正常运作，接了可能LED还不亮。）

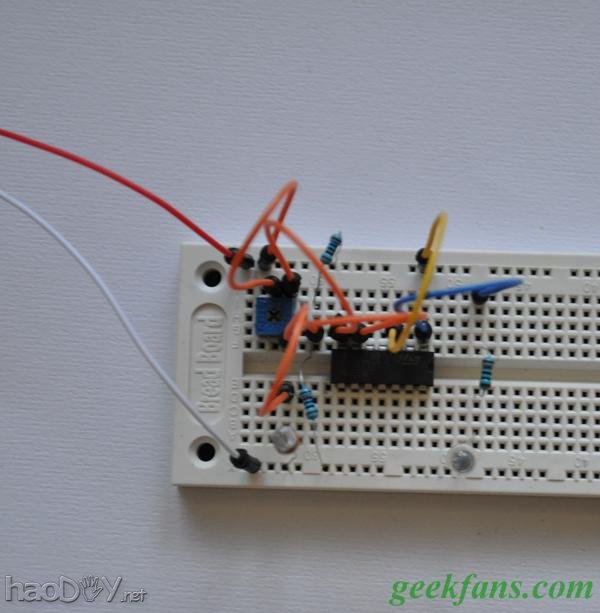

下面这个图，LM393N的负极没有连。
大家还有什么疑问可以提出来，或者在制作的过程中遇到什么问题也可以来问
