晚上你要关灯离屋，并且屋里很黑，此灯会自动点亮一段时刻照亮你出屋；晚上如溘然停电，它会当即点亮一段时刻以便你收拾能手中的事变。此灯也可作手电筒行使及晚上停电时的持续照明。其电路简朴，体积小巧，得当初学者建造。

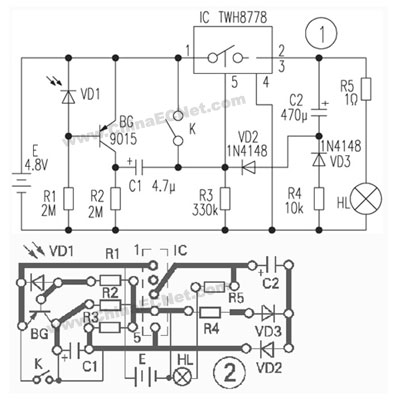

事变道理： 电路如图１所示，ＩＣ（ＴＷＨ８７７８）为大功率开关集成电路，事变电压为３～２４Ｖ，输出电流可达１Ａ，静态电流小于１μＡ。其⑤脚为节制端，只要此端的电压大于１．６Ｖ，输入端①脚即与输出端②、③脚接通；小于１．６Ｖ则关断，故通过改变⑤脚的电压可节制外接负载的通断。 在白日或晚上有灯光时，光电二极管ＶＤ１呈低阻，ＢＧ截至，ＩＣ因⑤脚电压为０Ｖ而关断，灯胆ＨＬ不亮。此时整个电路所耗损的电流约为２μＡ。在旁晚光泽由强逐渐变弱时，ＢＧ由截至逐渐饱和导通，Ｒ２上的压降也逐渐增大，但因为Ｃ１的隔直浸染，此迟钝变革的电压仍不会使ＩＣ⑤脚电压大于１．６Ｖ，故ＨＬ仍不会亮。如在晚上停电或关灯时，光泽溘然变得很弱，则ＶＤ１呈高阻，ＢＧ敏捷饱和导通，在Ｒ２上发生压降，因为Ｃ１上电压不能突变，故ＩＣ⑤脚获得一个大于１．６Ｖ的触发电压，使ＩＣ的①脚与②、③脚接通，ＨＬ得电点亮。同时电源经ＶＤ２、Ｒ３给Ｃ２充电，这时纵然通过Ｃ１加至ＩＣ⑤脚的触发电压消散，但因为Ｃ２两头电压不能突变，故ＩＣ⑤脚的电压仍大于１．６Ｖ，ＨＬ仍能点亮。跟着Ｃ２的充电，ＩＣ５⑤脚电压逐渐减小，当小于１．６Ｖ时，ＩＣ关断，ＨＬ熄灭。图中元件数值可使ＨＬ一连点亮约３０秒钟。在ＨＬ熄灭后，Ｃ２经Ｒ５、ＨＬ、Ｒ４和ＶＤ３放电，以使下次事变延时精确。显然，假如将开关Ｋ闭合，则此灯可用作停电时的持续照明。又假如将开关Ｋ改成按钮开关，则每按一次Ｋ，灯即点亮３０秒钟。因为ＨＬ熄灭时整个电路耗损的电流极小，故不需配置电源开关。 元件选择和建造： ＢＧ选用９０１５，要求β≥１００，Ｉｃｅｏ＜１μＡ。ＨＬ选用３．８Ｖ、０．３Ａ手电筒灯胆。电源用四节５号镍镉电池，其他元件无非凡要求。 图２为印刷板图。印刷板和电池可装在一个小盒内，在小盒的侧面开孔，别离牢靠开关Ｋ、光电二极管ＶＤ１和灯胆ＨＬ。ＶＤ１和ＨＬ别离安装在差异的侧面，使ＨＬ的光不照在ＶＤ１上，这样可停止ＨＬ熄灭时引起ＶＤ１阻值突变又使ＨＬ从头点亮。
