键控式调光台灯操作两个轻触式按键调光，当轻触个中一个按键时，光泽将由强变弱，轻触另一个按键时，光泽便会由弱变强。

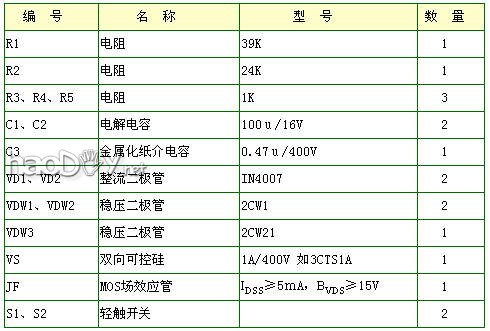

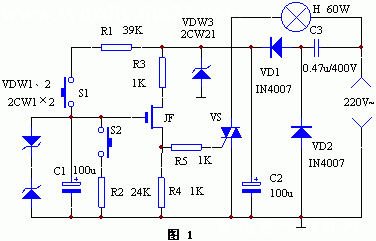

电路道理见图1（点此下载道理图），VD1、VD2、C2、C3构成电容降压式直流电源，由MOS场效应管、C1等构成双向可控硅VS的触发电路。DW为掩护二极管，防备场效应管栅极击穿。当按下S1时，由R1向C1充电，使栅极电压上升，可可控硅的触发电流上升，导通角变大，光泽增进，当按下S2时，C1沿R2放电，栅极电压降落，可控硅的导通角变小，光泽变暗。当S1、S2都铺开时，因为MOS场效应管的栅源电阻很大，C1两头的电压将根基稳固，以是可控硅的导通角也将稳固，光泽不变下来。 元器件选择与建造 元器件清单见下表。
场效应管JF的IDSS≥5ｍA，BVDS≥15V，可控硅VS选用1A/400V即可，如3CTS1A等。其余元件无非凡要求，详细数值已标在图（表）中。电阻R1、R2的数值抉择了电容C1的充放电时刻。在建造时，若光泽变革太快时，应恰当增大R1、R2的数值，反之应减小。
