自制声控LED闪烁电路

时间:2012-12-31 13:12来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

LED音量指示电路

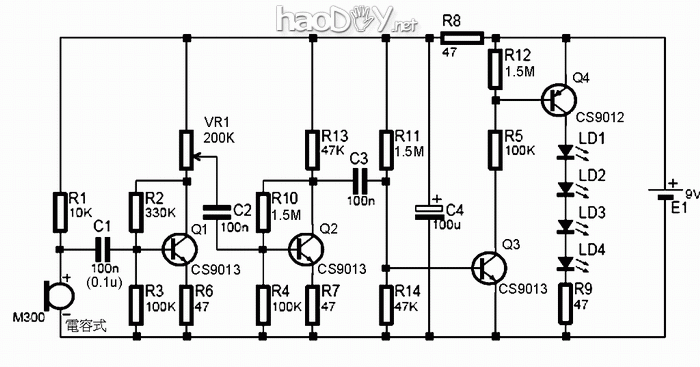

它是以聲音來控製LED的明暗閃爍,當時我也用萬用板做了一個,蠻风趣的,它的靈敏度很好,并且可以調整。電路有轻微修改,電路圖如下:



自制声控LED闪烁电路



LED音量指示电路

它是以聲音來控製LED的明暗閃爍,當時我也用萬用板做了一個,蠻风趣的,它的靈敏度很好,并且可以調整。電路有轻微修改,電路圖如下:


零件清單
R1 10K C1,C2,C3 0.1u (104)
R2 330K C4 100u/25V電解電容
R3,R4,R5 100K Q1,Q2,Q3 CS9013
R6,R7,R8,R9 47歐姆 Q4 CS9012
R10,R11,R12 1.5M M300 電容麥克風
VR1 200K可變電阻 E1 9V電池及電池扣

上圖所行使的LED是4顆紅色的LED,可行使9V的電池供電,但也可行使12V電源供電但靈敏度會有變化,可調整VR1來批改。
