diy七彩循环装饰灯电路

时间:2012-12-31 13:13来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

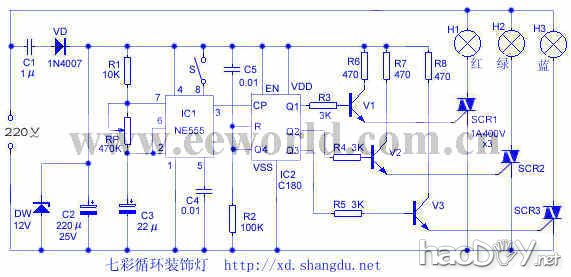

该灯电路计划新奇,布局简朴,本钱低廉,意见意义性强,可用在宾馆、酒楼作告白灯,也合用作节日彩灯。 该彩灯是按照三基色道理,以红、绿、蓝三种基色构成一个可变色彩单位。将三种基色灯装入磨砂玻璃罩内,通过灯罩的混色浸染(混色道理是:赤色+绿色=黄色,蓝色+赤色=紫色,绿色+蓝色=青色,赤色+蓝色+绿色=白色)对外轮回表现七种颜色,即红、蓝、绿、紫、青、黄、白。 事变道理:七彩装饰灯的电路如图所示:

diy七彩循环装饰灯电路

220V交换电经C1降压、DW稳压、VD整流、C2滤波后输出12V直流电压供节制电路事变。IC1时基集成电路NE555和R1、RP、C3构成一个可调理器的时钟脉冲产生器,为后级电路提供所需的时钟脉冲信号。IC2为C180,它是一块具有同步加法计数成果的COMS集成电路,在它的复位端(R)毗连C5、R2,使电路每次连通电源刹时自动清零复位。CP是时钟脉冲输入端,Q1~Q4为输出端,其输出逻辑状态见真值表。从表中可以看出,当从C180的CP端输入第一个时钟脉冲时,其Q1端输出为高电平,三极管V1导通,触发双向可控硅SCR1导通,第一个基色灯胆H1点亮,灯罩表现赤色;当第二个时钟脉冲触发C180时,其Q2端输出为高电平,V2、SCR2导通,第二个基色灯胆H2点亮,灯罩表现绿色,当第三个时钟脉冲触发C180时,Q1、Q2端同时输出高电平,V1、V2、SCR1、SCR2均导通,H1、H2同时点亮,按照混色道理,灯罩表现黄色;当第四个时钟脉冲触发C180时,Q3端输出高电平,第三个基色灯胆H3点亮,灯罩表现蓝色。依此类推,C180的Q1、Q2、Q3端输出构成7种逻辑状态,可使三基色灯H1、H2、H3的混色有7种颜色,因而灯罩可以表现出7种彩色灯光。当第8个时钟脉冲触发C180时,Q4输出高电平,C180复位,电路又开始轮回上述进程。S为定色开关,若必要牢靠哪种颜色时,断开开关S即可。 时钟\输出 Q4 Q3 Q2 Q1 1 0 0 0 1 2 0 0 1 0 3 0 0 1 1 4 0 1 0 0 5 0 1 0 1 6 0 1 1 0 7 0 1 1 1 8 1 0 0 0 C180真值表 元件选择与安装:RP选择470K电位器,它可调理该灯色彩轮回速度。C1选用耐压值400V金属膜纸介质无极性电容器。DW用12V的稳压二极管。三只双向可控硅CSR选用耐压400V。其余元件均按图中标注选择。 安装时,彩灯H1~H3牢靠在灯罩内,其余元件安装在一个小塑料盒内。将RP电位器和定色开关S牢靠在小塑料盒的面板上,以便调控。其它在焊接CMOS集成电路C180时,电烙铁要靠得住接地,以防破坏集成块。 (责任编辑:admin)
