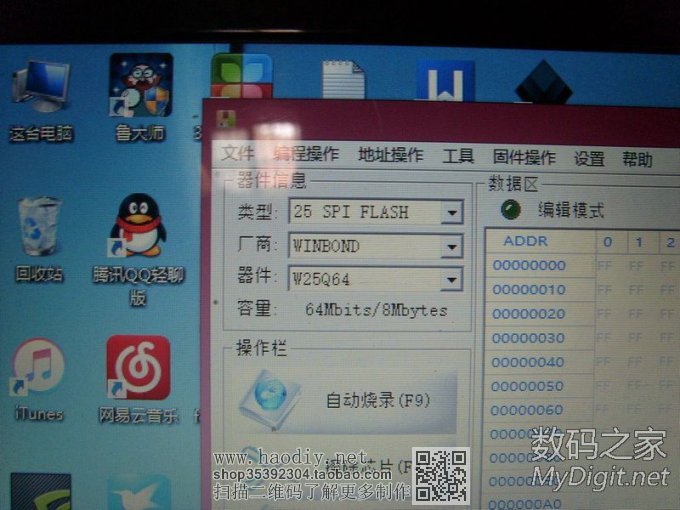

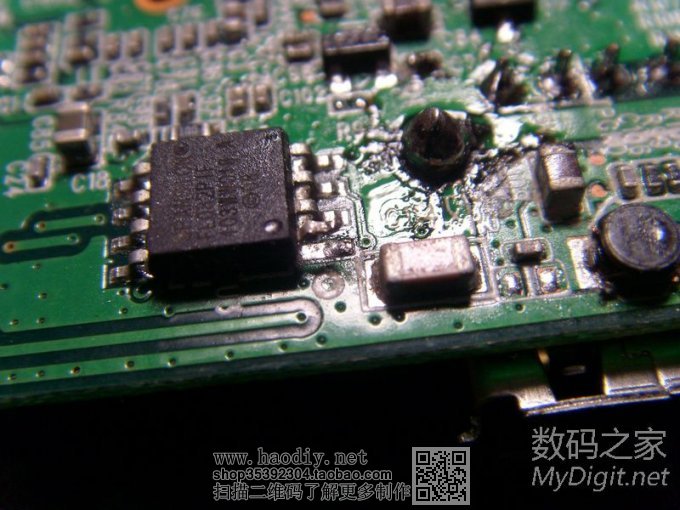

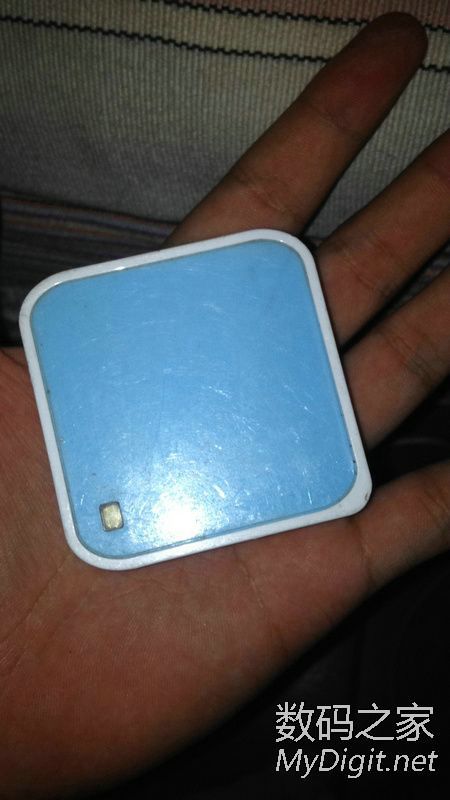

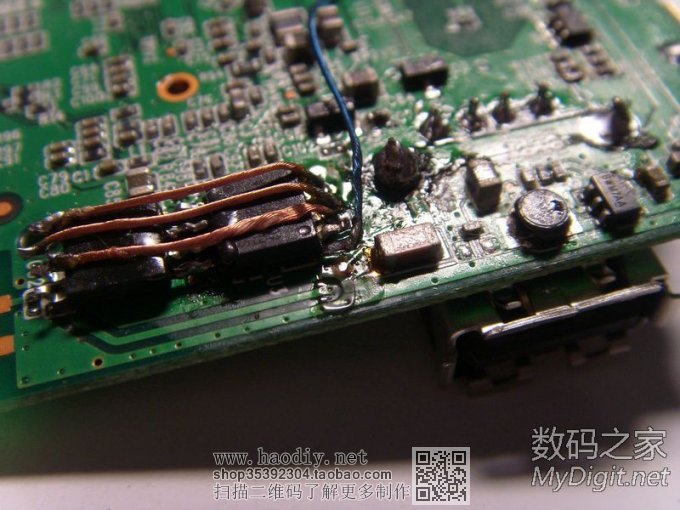

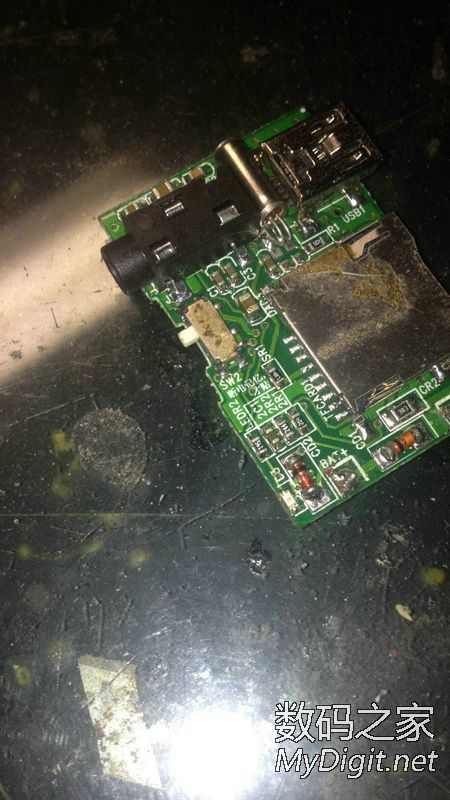

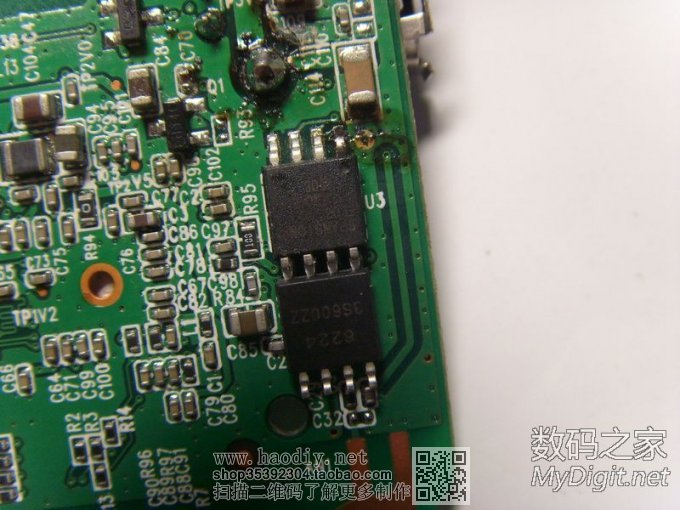

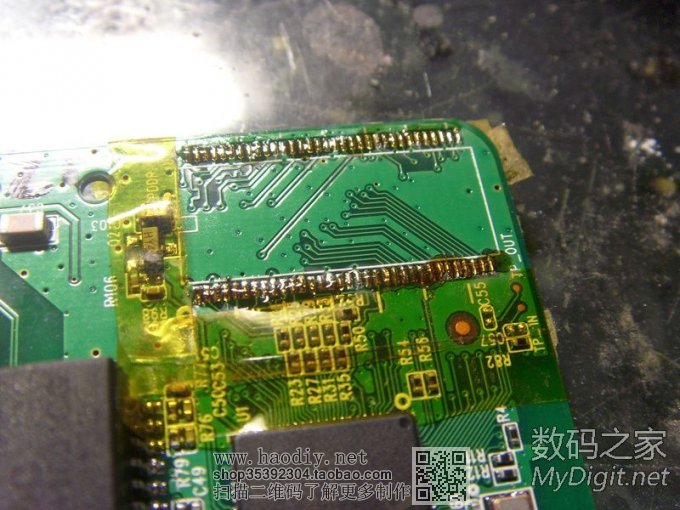

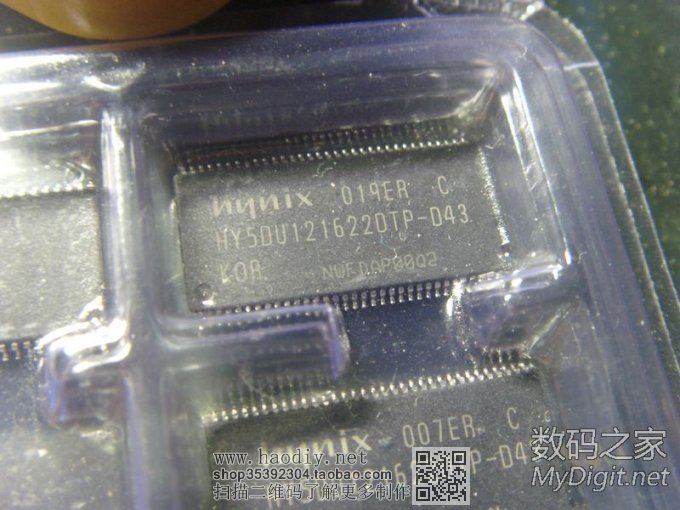

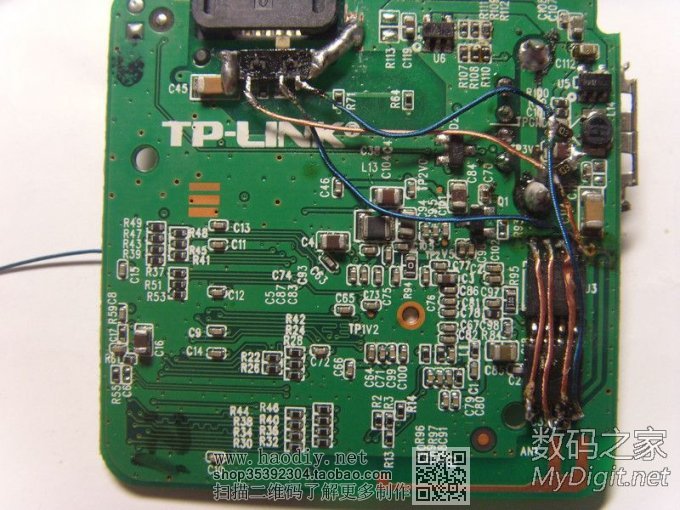

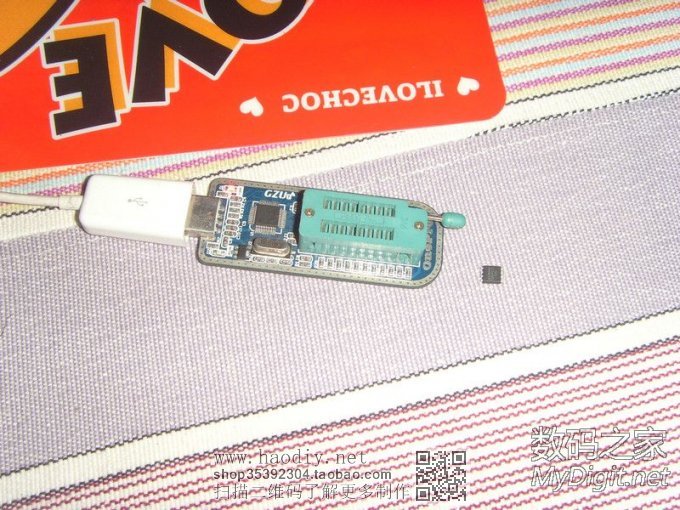

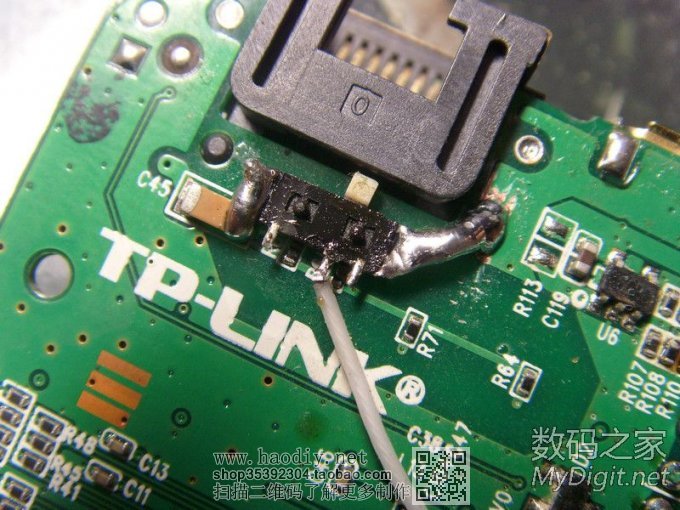

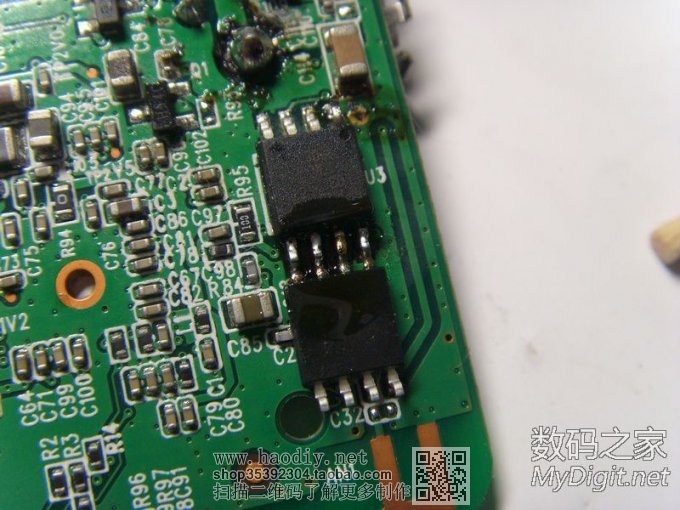

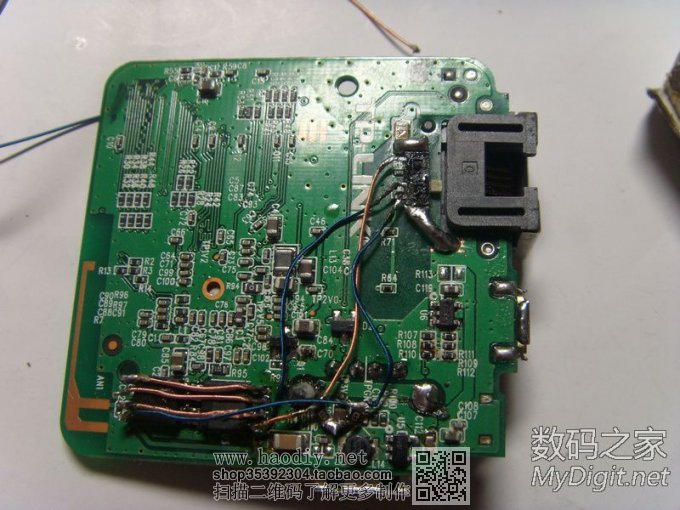

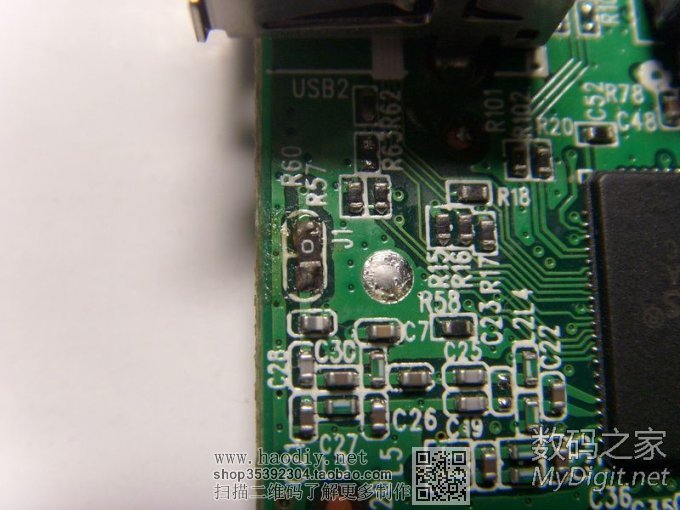

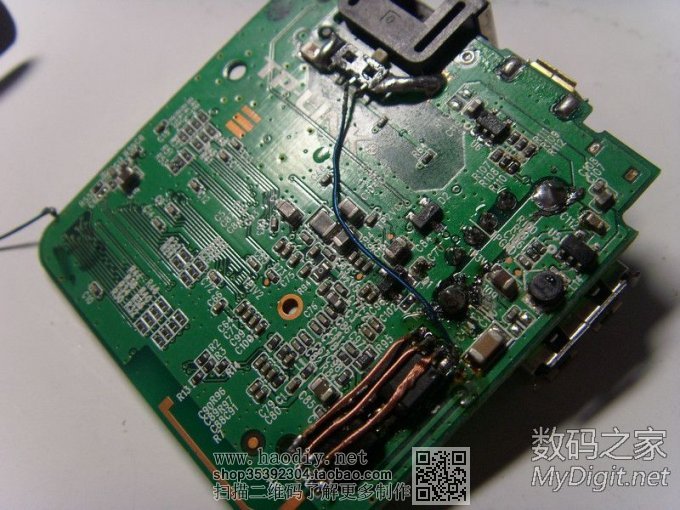

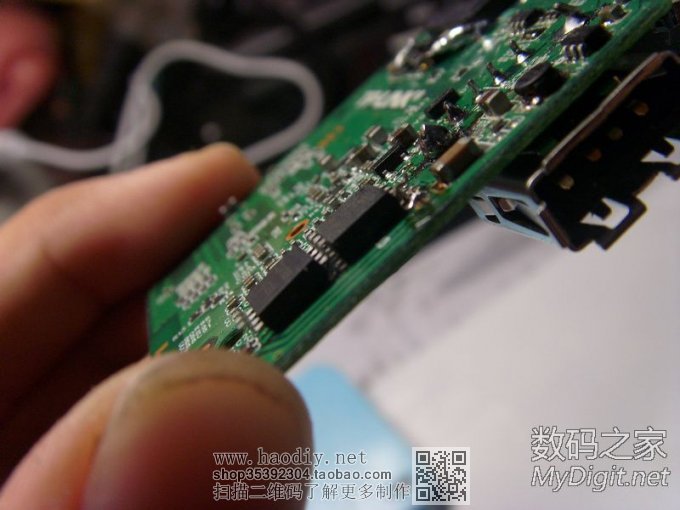

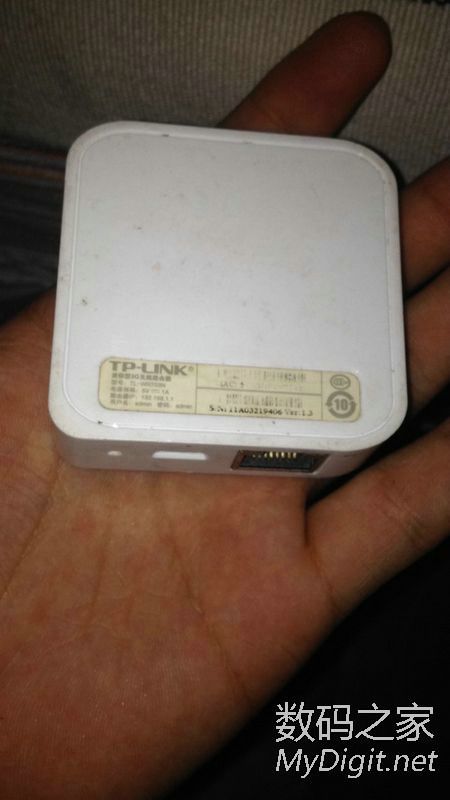

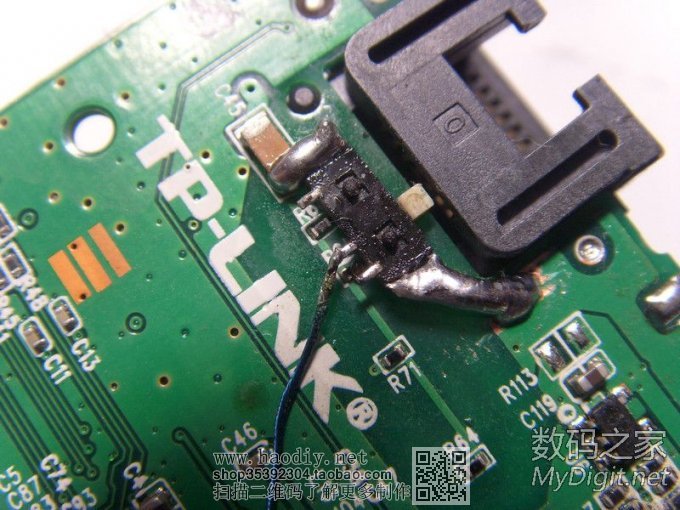

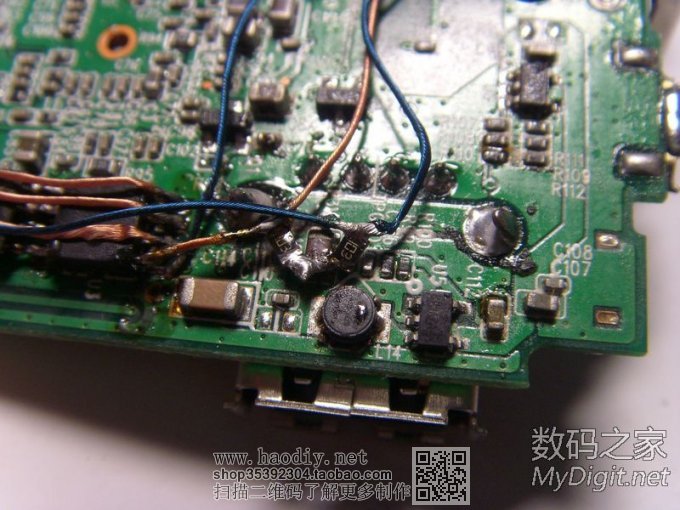

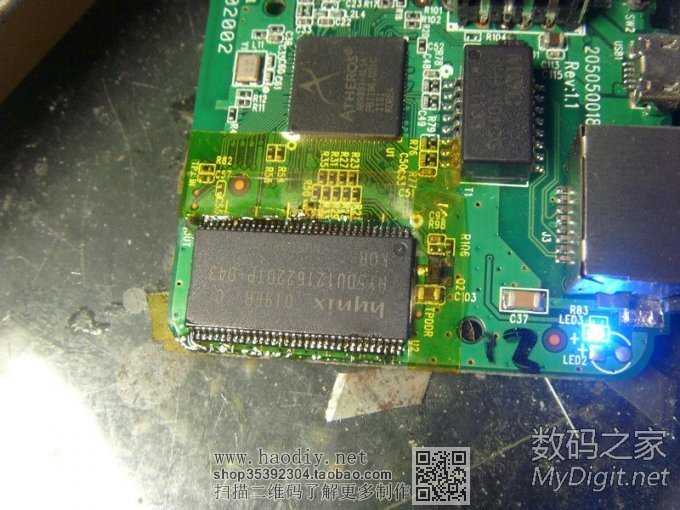

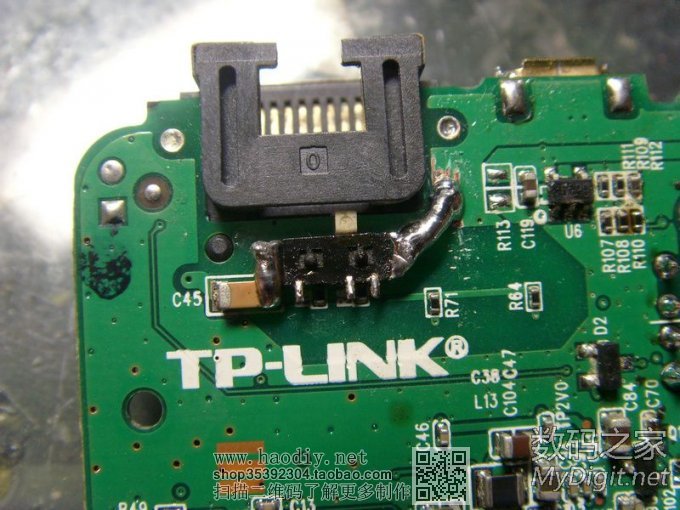

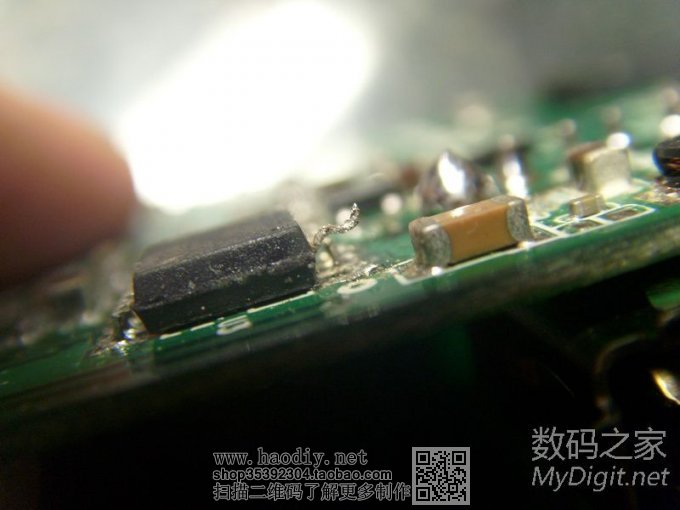

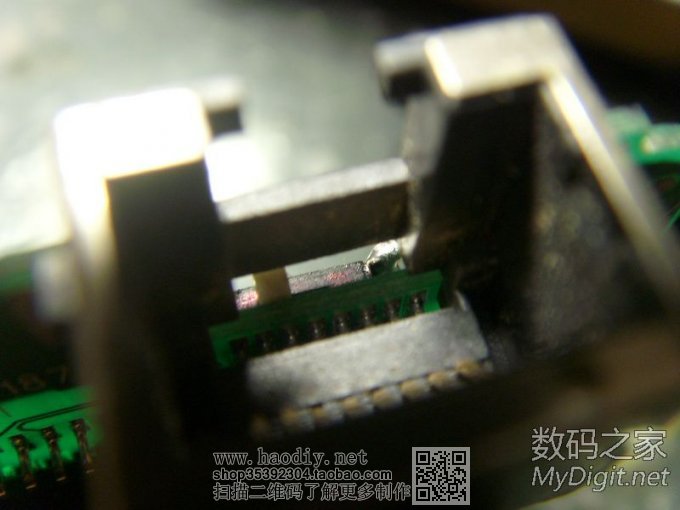

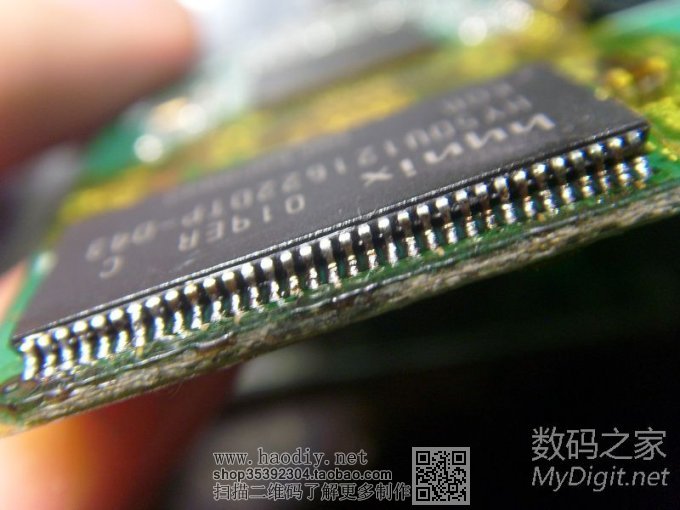

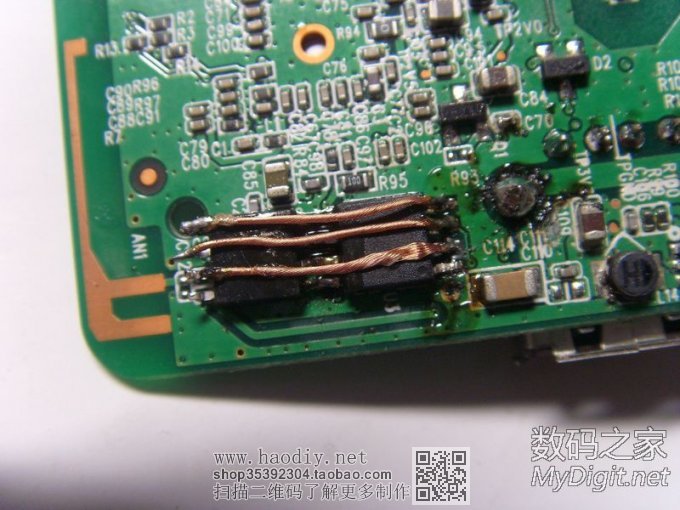

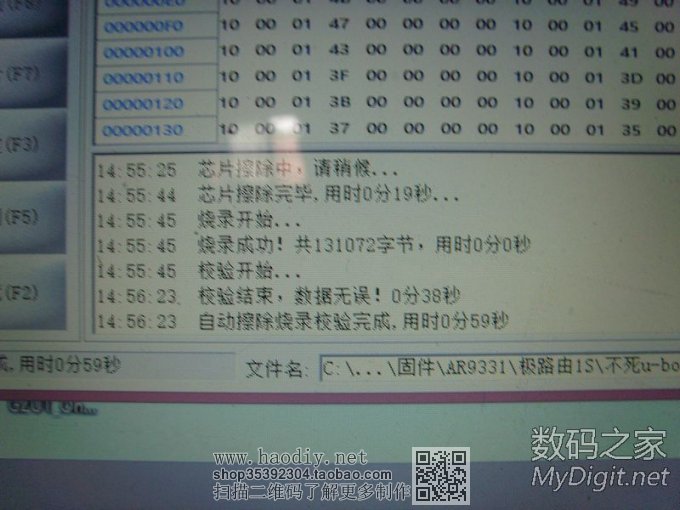

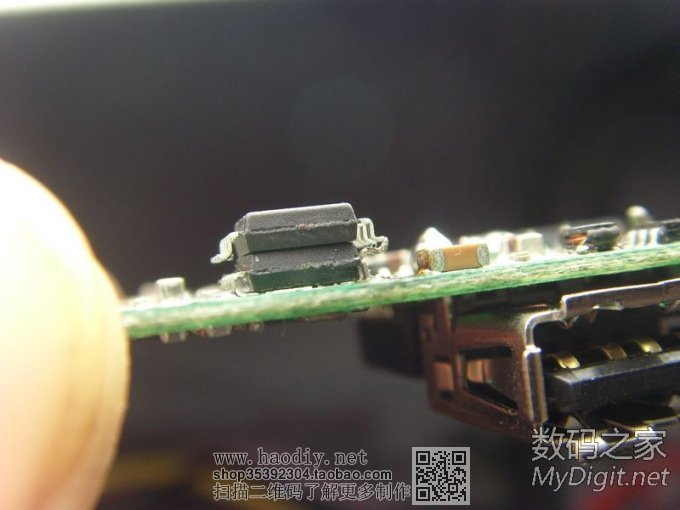

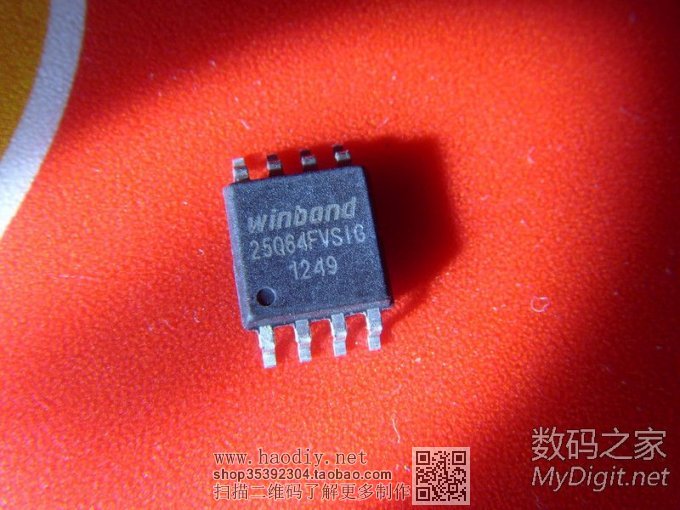

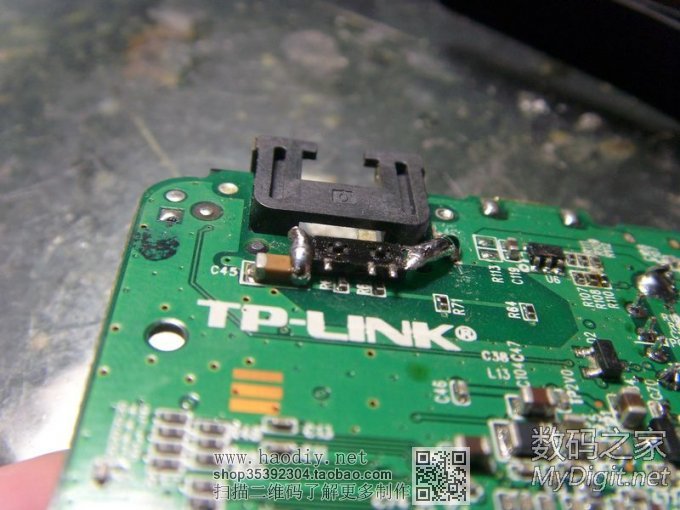

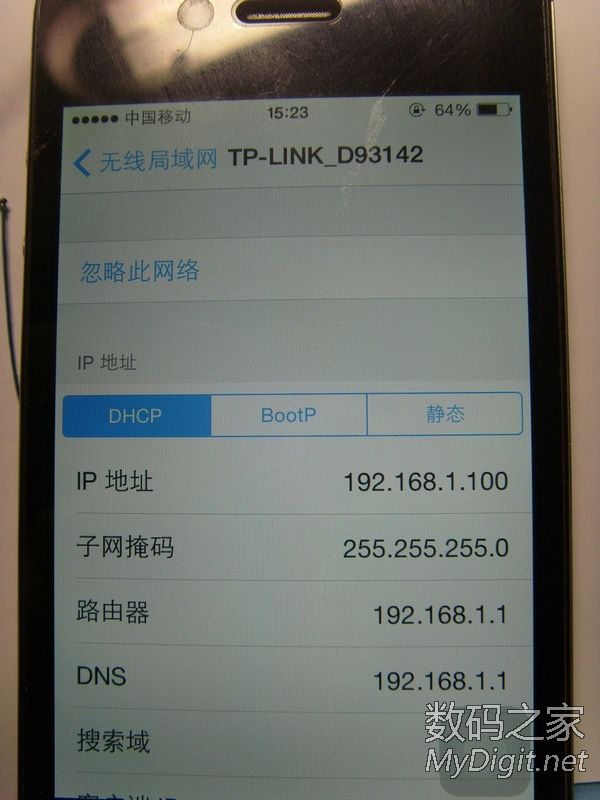

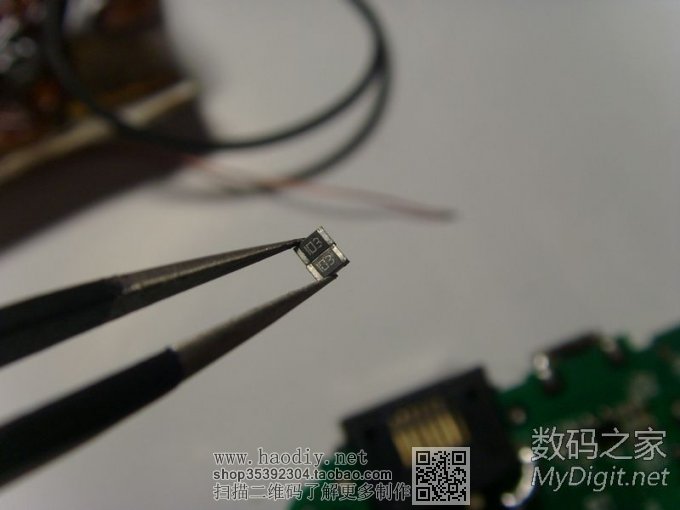

其实这是第二个了,自己折腾出来点经验,跟大家分享,最后有各种固件分享。。。。。。 TP-LINK WR 703N,见过的朋友都知道,比烟盒大不多少...microusb供电,支持usb。。。。可玩性增加,核心是ar9331,功耗低淘宝二手买了两个来折腾,过程 拍了照片跟大家分享。。。。 看体积,反正这是我见过的最小的。。比集成电源的700n小一圈 ![]() 二手的,成色确实一般。。。 ![]() 第一步,拆开换内存,其实不换也可以, 原机钰创内存32M,支持不少固件,既然 改造,那就一改到底吧。。高温胶带保护 附近小元件,有风枪最好,方便的多,没 风枪就堆锡吧。。。图片已经吹下来并抹松香。。。 ![]() 需要的内存。。淘宝买的拆机片, 一块多一片,DDR1 64M 16位。 手头有内存条拆也可以。。。垃圾 mp4上也会有这种颗粒。。。 ![]() 我是拖焊的,图片已经焊好并成功 进系统运行。。蓝灯是闪烁的。。 ![]() 看一下焊接的 ![]() 焊的还对得起观众吧。。。 ![]() 接下来是搞flash,因为要做双系统, 做双系统的原因是我没找到既带wisp 万能中继又能配置唯一一个网口作为 wan口的固件,openwrt和dddwrt不喜 欢,所以没考虑,保留原系统,再加上 一个flash。。。那么,就要涉及芯片启 动选择,就像电脑设置第一启动项。。 电脑是靠bios设置,而路由在多flash的 情况下靠第一个脚的电平高低来选择。。 ![]() 加热慢慢撬起一脚。。别撬太高, 小心断了。。。。 ![]() 选择开关,来自于一个垃圾mp3.。 ![]() 这种开关非常薄,装在这里非常合适。。 此创意由坛友@神经病提供,三个触点, 中间的是公共端。。。 ![]() 从网口这里正好可以接触到开关,反正 不经常切换,装这里刚刚好。。。 ![]() 这是这个开关原来服役的地方,T12发热 部分来回加热pcb反面,一小会就掉下来了。 ![]() 因为这里没有覆盖铜箔,我这样固定的。。 给大家参考一下。其他502 ,101,哥俩好, 万能胶请自行尝试。。。。 ![]() 准备另一片flash,华邦的8M,有人说华 邦的速度快一些,不知真假,刷写AR9331 的不死uboot。(最后提供固件) ![]() 一层楼十五张照片。楼下继续。。。。。。。。 等等。。。。丢下M再下楼 好了接上楼。。。。。。 编程器。。用于刷写固件。。。。 ![]() 检测到flash了,选好固件,,开刷。。。。。。。 ![]() 好了,这个编程器速度比较快。。。。 直接用后把flash按在编程器上。。 焊都懒得焊。。。 ![]() 叠焊太厚,板子不能放回外壳。。。。 另寻出路。。除了1脚,其他全部并联 ![]() 没错,传说中的死虫法,这样就并联了四个脚了。。 ![]() 侧面看 ![]() 先焊上固定。。。。 ![]() 剩下的三个脚用耳机线飞线。。。。。 个人认为耳机线还是比较好用的。。。 ![]() 然后,把焊盘1脚和开关公共端连上。。。 ![]() 离近看一下 ![]() 这边也连上。。。。 ![]() 然后在芝麻粒里面找10K电阻。。。 用于拉高1脚电位。。控制启动。。 ![]() 两颗10K电阻。。。。 ![]() 焊接好了,电阻串在3.3V和两个flash1脚之间, 然后分别将俩个1脚飞线到开关另外两个脚上。。。 开关拨到哪边,哪边电位被拉低,即flash被选中。。 ![]() 两颗电阻焊接在了电容上。。。。 ![]() 又15张照片。。楼下继续。。。 先丢下M再下楼。。。 继续编辑。。。。 开关这里焊接好。。。。 ![]() 再检查一下,准备上电。。。。。 ![]() 好,原系统正常。获取到地址。。另一个存在侥幸心理没测试。。 还是测试一下好。。省得后面麻烦,,,, ![]() 接下来改外置天线,不需要切割pcb这么 暴力。拆掉这个O就好了。。。 ![]() 焊接上馈线。。。。别焊错了芯线。。。 (责任编辑:admin) |
