【功率误区--电子负载】小体积 大功率

时间:2017-08-02 13:26来源:数码之家 作者:lone-lin 点击:
【能量守恒定律】 能量既不会凭空产生,也不会凭空消失,它只会从一种形式转化为另一种形式,或者从一个物体转移到其它物体,而能量的总量保持不变。我想这个定律没人不知道吧 【电子负载】就是消耗电源功率的这么个东西。。。。。电源的功率出来后去哪里了?
【能量守恒定律】
能量既不会凭空产生,也不会凭空消失,它只会从一种形式转化为另一种形式,或者从一个物体转移到其它物体,而能量的总量保持不变。


我想这个定律没人不知道吧
【电子负载】
就是消耗电源功率的这么个东西。。。。。
电源的功率出来后去哪里了?
都消耗在负载上了。。。这个大家都知道了
现在大家都做场效应管的电阻负载  我也做了···
要么是LM358要么LM324做控制···
电源的功率都消耗在电子负载里的场效应管上··
就拿万能的75N75来说吧····
资料上说的75V75A   大家都知道电压乘以电流等于功率····
75*75=5625瓦。。。。看着有点不科学····
但资料都这么写着····
其实。。。。是我们理解错误了···
先不说了····先上几个图····我做的负载··
这是我以前做的负载的帖子(做了PCB后更新过)
http://bbs.mydigit.cn/read.php?tid=1253361
有了热量转移的遐想后 做了个试验···
http://bbs.mydigit.cn/read.php?tid=1734852



然后现在把以前的电子负载拆了  重新做···
功率管还是用回原来那些··

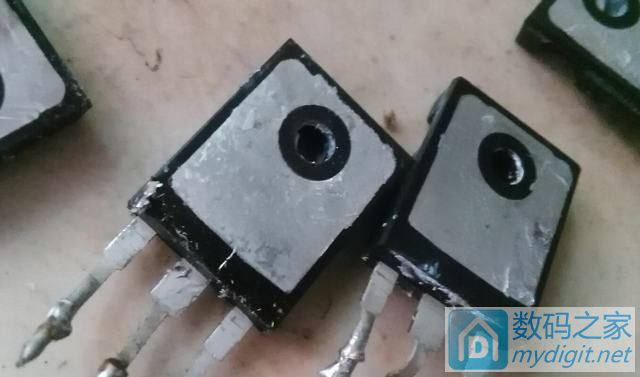

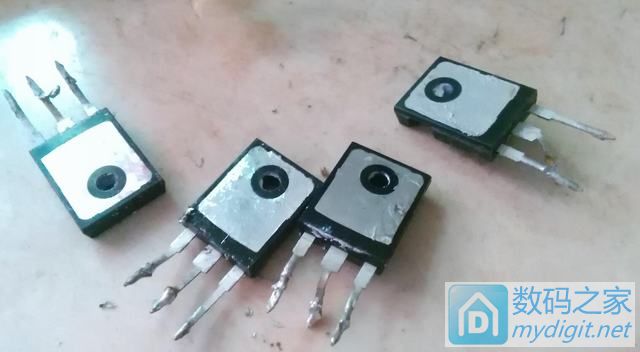

拆出来一看···
【功率误区--电子负载】小体积 大功率

后面应该是有一层渡锡···都熔了··
【功率误区--电子负载】小体积 大功率

可想热量的威力···   我还不用来测试过多少次···
曾经也炸过管···
http://bbs.mydigit.cn/read.php?tid=1277614

在这个帖子里   曾经炸了···后来换好了    很少测试用···
【功率误区--电子负载】小体积 大功率

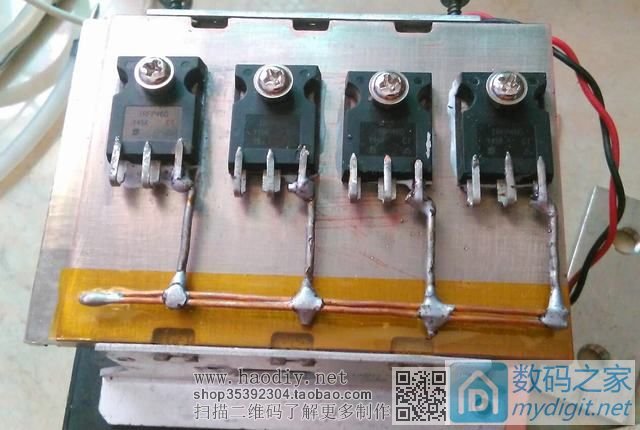

这回用康铜来采样     散热底下是风扇····
【功率误区--电子负载】小体积 大功率

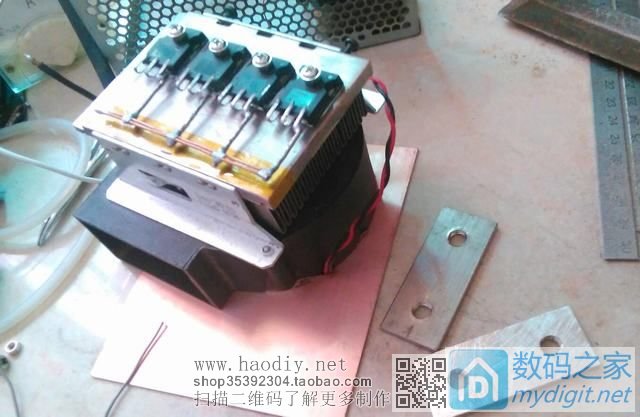

散热器是铜的·····我直接连接  不用硅片绝缘····这样容量散热··
但要注意散热器就不能碰其他的电路了···

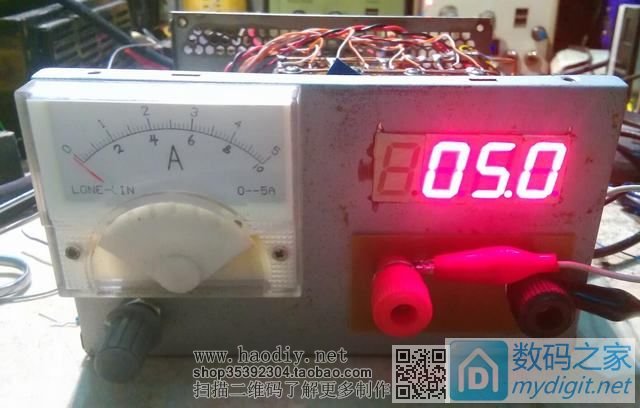

装好起来···
【功率误区--电子负载】小体积 大功率

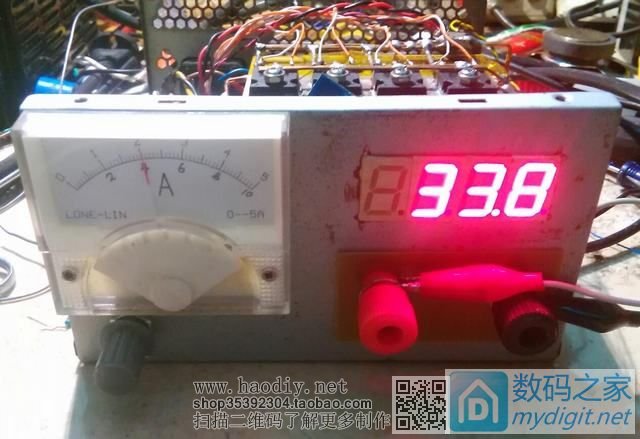

开始测试···
【功率误区--电子负载】小体积 大功率

33V 4A测试   10分钟。。。没问题··

电源输出的功率--------消耗在哪里?第一就是场管···第二就是其他零件上···

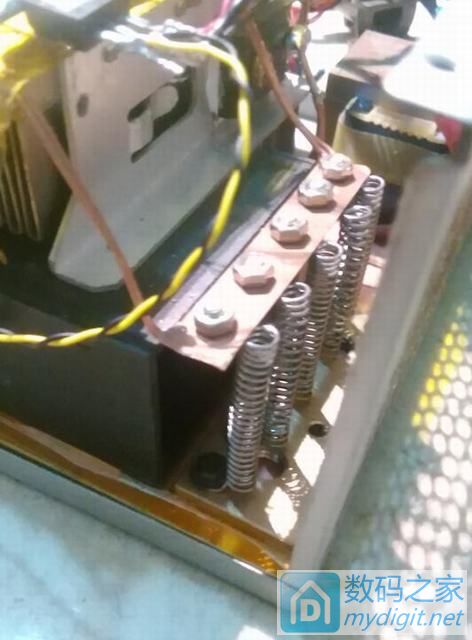

我现在是吧功率主要消耗在电炉丝上
【功率误区--电子负载】小体积 大功率

电炉丝的功率很大····大家都知道···


资料上说的75V75A   大家都知道电压乘以电流等于功率····
这并不是消耗在场效应管身上的功率··
而是可以经过场效应管的功率···
也就是说····75N75是个开关而已···


所以我现在这么做···功率管并不是主要消耗功率。所以不是很烫···
电炉丝就有些烫了···而且是装在风扇的出风口····
吹出来的风  就是暖的了····
