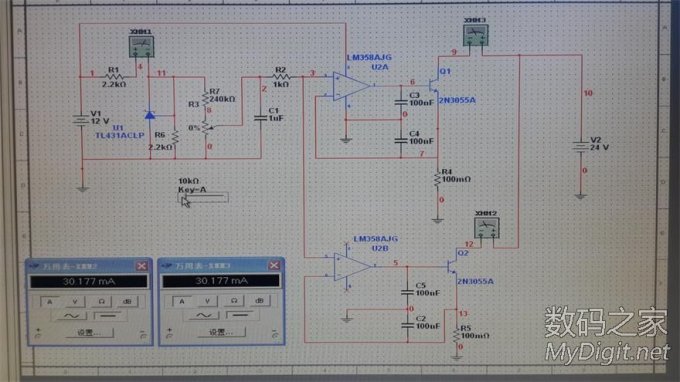

如题，受神级半桶水的帖子http://bbs.mydigit.cn/read.php?tid=779648启发，设计了一个电子负载，仿真结果基本符合设计要求，原帖中用了LM324和场管，而我做了些改动，利用了手头的LM358和大功率三极管，但本人属于菜鸟，难免设计中有考虑不周之处，恳请各位老鸟给予指正 基本方案：tl431+lm358+2n3055 负载性能：按1个LM358+2个2N3055计，负载电流60ma~2000ma之间可调 方案特点：1、采用LM358对三极管均流，防止单个三极管负载过大烧毁 2、扩展性强，需要更大功率可继续并联LM358+2N3055 3、对电流采样，不考虑负载电压大小（低压直流），避免误操作 电路图：
30ma×2

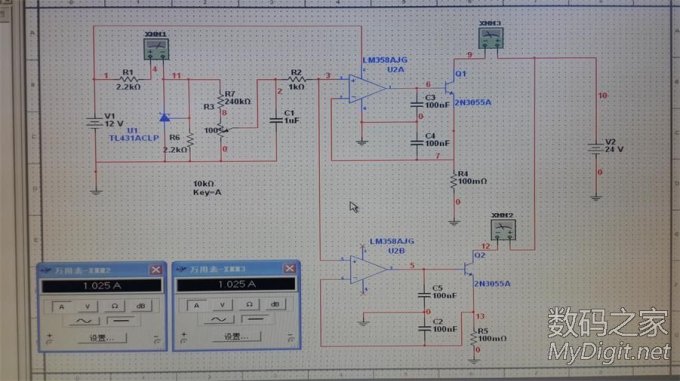

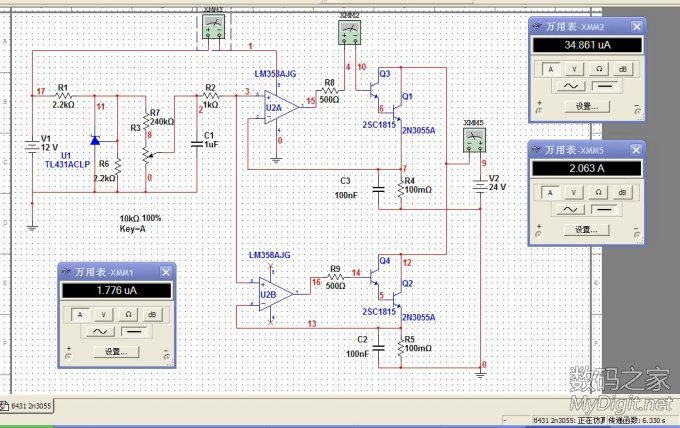

1A×2 另外请教各位坛友，如何做到负载从0ma起调？如何增加保护电路？ PS： 根据2楼的建议，对电路进行了修改，增加了三极管C1815和2N3055组成达林顿管，见下图
继续征求大家意见，请各路高手不吝赐教，另求防负载反接；三极管烧坏短路保护；最好再加个设置放电截止电压的功能，先谢过大家！
